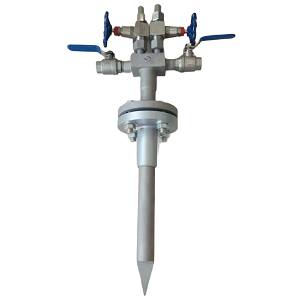

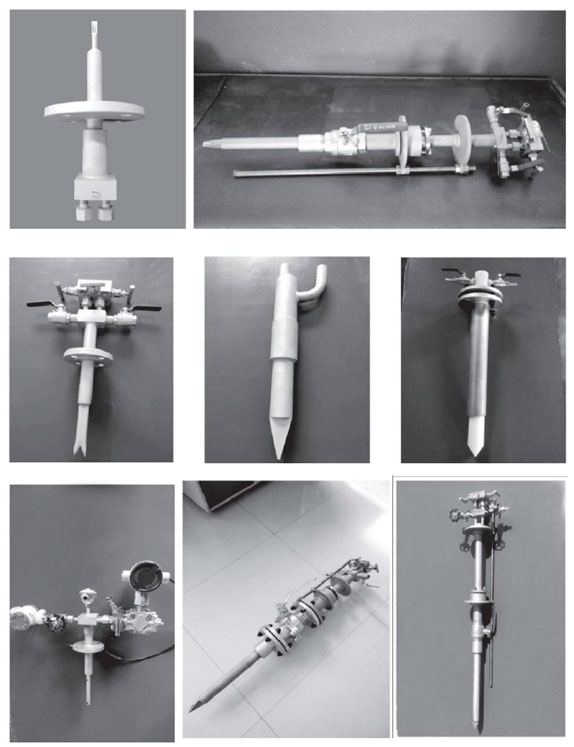

מד זרימה של פיטובה

1. סקירת מוצר

מד הזרימה פיטובה הוא מד זרימה ממוצע בצינור פיטו המיועד למדידה אמינה של זרימת גז, קיטור ונוזלים בתהליכים תעשייתיים.

זה מתאים במיוחד למדיה קשה ומלוכלכת כגון גז פליטה, גז תנור קוק, גז תנור התכה וגז פחם המכיל אבק, זפת או מזהמים אחרים.

מדיה אופיינית למדידה כוללת:

• גזים: אוויר (אוויר ראשוני/משני), חמצן, מימן, גז יבש, גז ממיר, גז תנור התכה, גז יצרן, גז תנור קוק, גז טבעי, גז גז פחמימני (LPG), גז פליטה, גז תהליך כימי וכו'.
• קיטור / אדים: קיטור מחומם יתר על המידה, קיטור רווי, קיטור רטוב, קיטור דו כיווני.
• נוזלים: מים, קווי מים מלאים חלקית, שמן שטיפה, שמן רזה, שמן קל, זפת, שמן כבד, נפט גולמי, נוזלים קורוזיביים, פרפין ונוזלי תהליך.

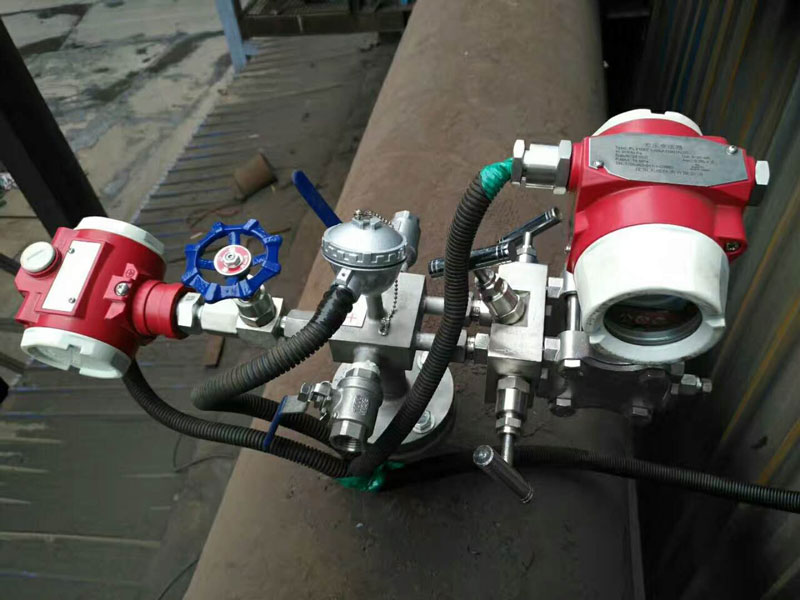

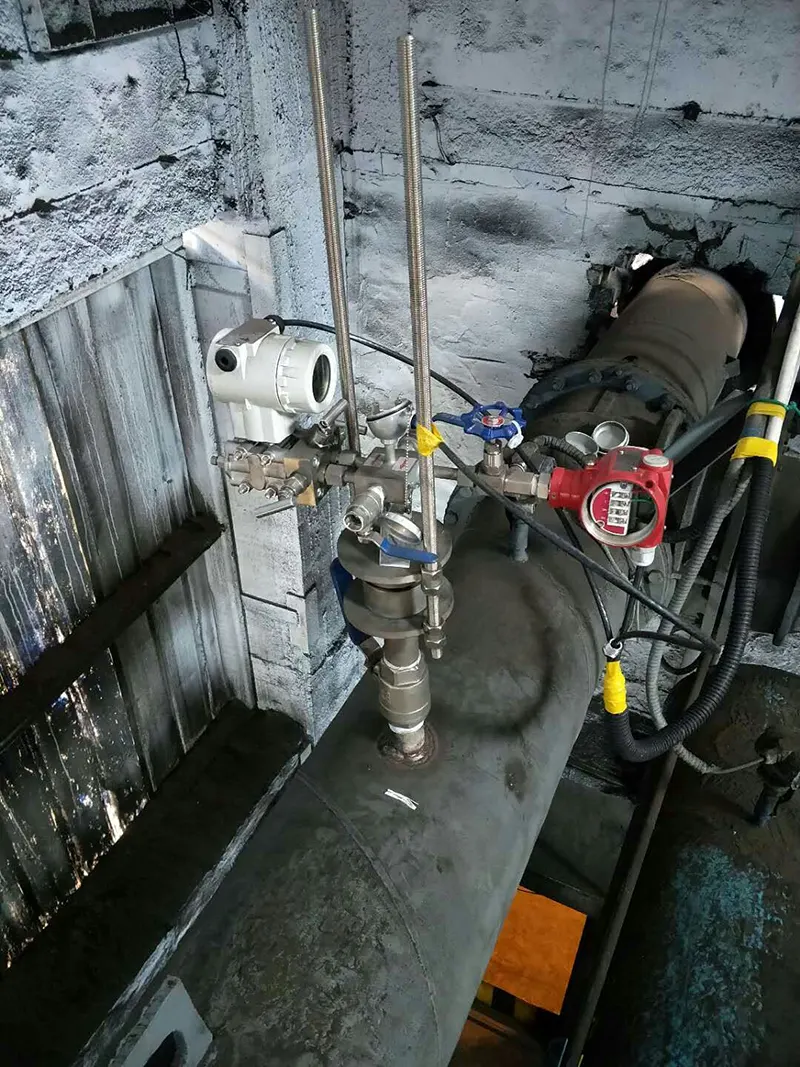

2. למה מד זרימה של פיטובה

פעילות תעשייתית ארוכת טווח הוכיחה כי מד הזרימה של פיטובה פותר אתגרים שקשים עבור מדי זרימה קונבנציונליים:

1. עמיד בפני חסימה ובלאי במדידת מהירות ונפח אוויר ראשוני בתעשיית החשמל.
2. מטפל במדידת קיטור ראשי בטמפרטורה גבוהה, בלחץ גבוה ובמהירות גבוהה.
3. מפחית בעיות זיהום בעת מדידת גזים תעשייתיים שונים.
4. עובד הן בקוטר צינורות קטן מאוד והן בקוטר צינורות גדול מאוד (20 מ"מ עד 8000 מ"מ), ובתנאי זרימה נמוכה.
5. תומך בהתקנה בברז חם / בלחץ ללא כיבוי.
6. מאפשר ניקוי וחפירה מקוונים מבלי להפסיק את הייצור.
7. ניתן לשימוש על חתכי צינורות לא סטנדרטיים (מרובע, מלבני, יהלום, טרפז, אליפטי, משולש וכו').
8. תומך בכיול ואימות עם מספר מכשירי בדיקה.
9. מסוגל למדוד חומרים בעלי צמיגות גבוהה כגון נפט גולמי, זפת ונפט כבד.
10. עדיין ניתן למדוד היכן צינור ישר אינו מספיק.

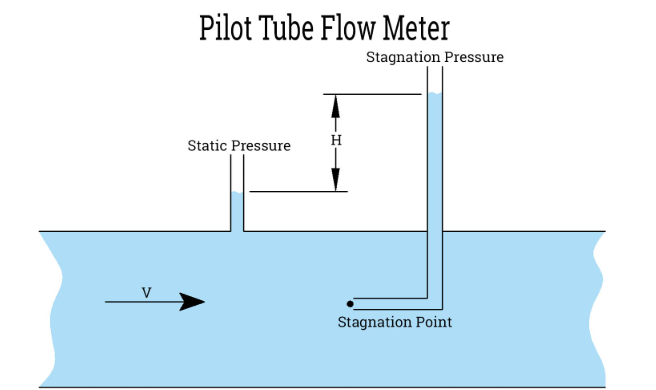

3. עקרון עבודה (טכנולוגיית צינור פיטו)

עקרון הפעולה של פיטו-בר מבוסס על צינור פיטו.

מד הזרימה Pitoba הוא מד זרימה ממוצע לצינורות פיטו. זהו מד זרימה ללחץ דיפרנציאלי שתוכנן לפי תקן ISO 3966 (מדידת זרימת נוזל בצינורות סגורים - שיטת שטח מהירות באמצעות צינורות לחץ סטטיים פיטו).

איך זה עובד:

1. החיישן (בר פיטו) מוכנס למרכז הצינור.
2. פתח הלחץ הכולל על הגשוש פונה ישירות אל הזרימה.
3. החיישן מודד שני לחצים באותו מיקום:
   • לחץ כולל (סטגנציה)
   • לחץ סטטי
4. ההבדל בין לחץ כולל ללחץ סטטי הוא לחץ דינמי של נוזלים. לחץ דיפרנציאלי זה קשור ישירות למהירות הזרימה בנקודה זו.
5. המונה משתמש במבנה פיטו מיצוע כדי ליצור קשר מכויל בין לחץ דיפרנציאלי נמדד לבין מהירות הזרימה הממוצעת של חתך הצינור.
6. לאחר מכן מחושב קצב הזרימה מ:
   • מהירות הזרימה הממוצעת, ו
   • שטח החתך הפנימי האפקטיבי של הצינור.

אותות אלה נשלחים למחשב זרימה או למערכת DCS. המערכת מבצעת פיצוי טמפרטורה ולחץ ומספקת:

• לחץ דיפרנציאלי
• לחץ סטטי
• טֶמפֶּרָטוּרָה
• קצב זרימה מיידי
• זרימה כוללת
• מְהִירוּת
• חום/אנרגיה (לקיטור)

עיקרון זה, המבוסס על שפופרת פיטו, הוא עיקרון בוגר ומהימן בתחום התעופה והחלל. שפופרות פיטו נמצאות בשימוש נרחב בבדיקות מנהרות רוח, בדיקות אווירודינמיות של מנועי מטוסים, ואפילו כגשושי מהירות אוויר במטוסים.

4. מאפייני ביצועים

1. חיסכון באנרגיה / כמעט ללא אובדן לחץ
   גלאי הפיטובה עשוי בדרך כלל מפלדת אל-חלד בקוטר של פחות מ-30 מ"מ, כך שהוא מכניס חסימה מינימלית לצינור. בהשוואה לפלטות פתח מסורתיות ואלמנטים אחרים של ויסות, אובדן הלחץ נמוך ביותר, מה שמפחית את עלויות התפעול.
2. יכולת טמפרטורה גבוהה ולחץ גבוה
   הגשושית עשויה מפלדת אל-חלד 304 / 316 או מסגסוגות מיוחדות בהתאם לתווך. היא יכולה לפעול עד 650 מעלות צלזיוס בתצורה סטנדרטית, ועד 800 מעלות צלזיוס ומעלה עם עיצובים מיוחדים (ציפויים קרמיים כגון Al₂O₃). דירוגי לחץ של עד 25 מגה פסקל הם סטנדרטיים ועד 32 מגה פסקל זמינים עבור יישומים מיוחדים.
3. אמינות גבוהה בשירות מלוכלך
   תעלות הלחץ הפנימיות מתוכננות כך שהמדיום שבפנים כמעט סטטי, וחלקיקים או זפת אינם נישאים בקלות פנימה. זה עוזר לשמור על דיוק לאורך תקופות ארוכות, אפילו בגז מאובק המכיל זפת, כגון גז פליטה.
4. התקנה קלה
   ההתקנה דורשת רק קידוח / הקשה חמה בצינור והכנסת הגשושית לקו האמצע. ניתן לרתך את מד הזרימה או לחבר אותו לאוגן. התקנה בלחץ (הקשה חמה) אפשרית במקרים רבים.
5. תחזוקה נמוכה
   רכיב המדידה העיקרי (גשש) עצמו בדרך כלל אינו דורש תחזוקה שוטפת. נדרשים רק כיול תקופתי של איפוס/טווח של משדר הלחץ ההפרשי ואימות של האות האנלוגי למכשיר המשני.
6. טווח מדידה רחב
   • זרימת גז ≥ ~6 מטר/שנייה
   • זרימת נוזלים ≥ ~0.5 מטר/שנייה
     זה הופך אותו מתאים הן לזרימה נמוכה והן לקוטר צינורות גדול. ניתן להשתמש בו על גזים, קיטור ונוזלים, כולל זפת, נפט גולמי, נפט כבד ותמיסות כימיות.
7. גיאומטריית צינור גמישה
   בניגוד למדי זרימה רבים בקו אחד הדורשים צינור עגול וקווים ישרים ארוכים, טכנולוגיה זו ניתנת ליישום על צינורות בעלי חתכים עגולים, אליפטיים, מרובעים, מלבניים, משולשים, טרפזיים ואחרים. היא גם סובלנית לתנאי קווים ישרים קצרים יותר.
8. מכשירים משניים חכמים
   ניתן לשלב את מד הזרימה של פיטובה עם משדרים/אינטגרטורים חכמים לתצוגה דיגיטלית מקומית ותקשורת מרחוק (למערכת DCS/SCADA של המפעל) לתמיכה בניטור מרכזי.
9. שירות מקוון
   עבור נקודות מדידה שלא ניתן לכבות, ניתן להתקין, לנקות או לחפור את הגשוש באופן מקוון, אפילו עבור מדיה עם זיהום גבוה.

5. מפרט טכני

6. סיכום

מד הזרימה Pitoba הוא מד זרימה מבוסס ISO 3966 המבוסס על תקן ISO 3966, בעל תחולה רחבה ביותר: גז, קיטור או נוזל; נקי או מלוכלך; טמפרטורה נמוכה או גבוהה; לחץ נמוך או גבוה; גדלי צינורות קטנים או גדולים במיוחד.

הוא משלב אובדן לחץ נמוך, התקנה פשוטה, שירות מקוון ופיצוי חכם (לחץ + טמפרטורה) כדי לספק מדידת זרימה יציבה ומדויקת בסביבות תעשייתיות תובעניות.
