מדי הזרימה הטובים ביותר לתעשיית הזכוכית: מדריך מעשי לבחירה, קביעת גודל והתקנה

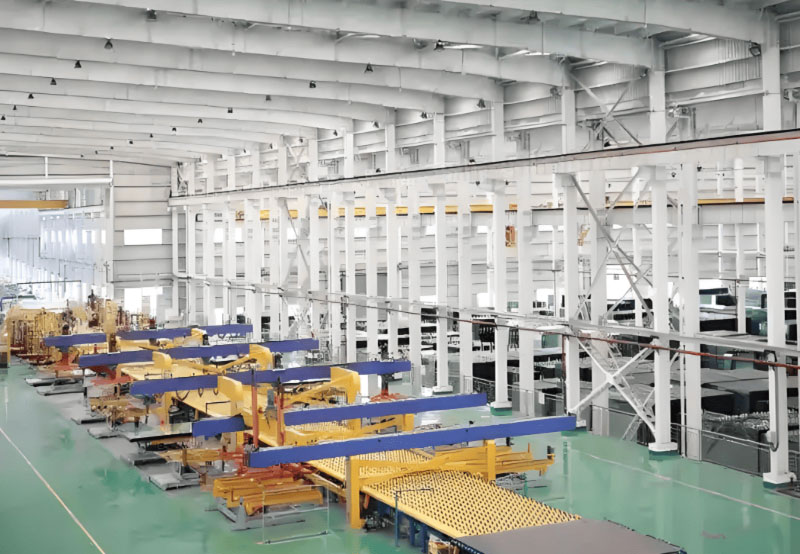

מדי זרימה לזכוכית צפה מודרנית

ייצור זכוכית - ובמיוחד זכוכית צפה מודרנית - פועל על תשתיות מדויקות. החל ממי שתייה בצינור Marafiq הראשי ועד ללולאות מי קירור, מגז טבעי וגז נוזלי גז (LPG) ועד חמצן, חנקן, מימן ואוויר דחוס, מדידת זרימה אמינה שומרת על יציבות הכבשנים, בטיחות אמבטיות הפח ואיכות עקבית. מדריך זה מסביר אילו סוגי מדי זרימה תעשייתיים מתאימים לכל קו, כיצד לגודל אותם (4 אינץ', 8 אינץ', 16 אינץ', 20 אינץ' נפוצים במפעלים), ומה לקחת בחשבון מבחינת דיוק, טמפרטורה ותחזוקה. אם אתם מחפשים " מד הזרימה הטוב ביותר למים ", " מד זרימת גז טבעי ", " מד זרימת אוויר דחוס " או " מד זרימת חמצן ", הגעתם למקום הנכון.

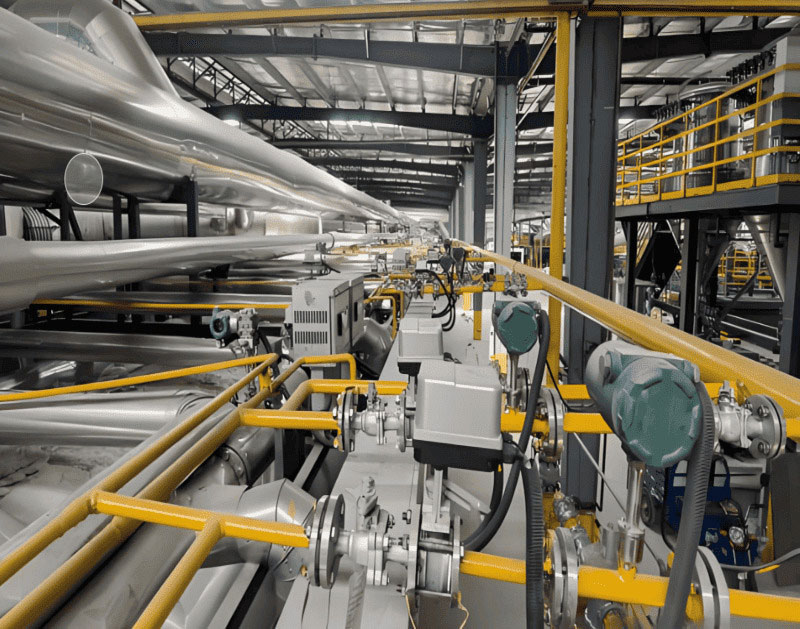

מד זרימה תעשייתי

מדוע מדי זרימה חשובים במפעלי זכוכית

• יציבות התהליך: יחסים נכונים של דלק לאוויר ושל העשרת חמצן (O₂) שומרים על אחידות טמפרטורת התנור ומפחיתים פגמים.
• אופטימיזציה של תשתיות: ניטור מילוי מגדל קירור , ניקוז מערכות CT ומעגלים בלולאה סגורה מפחית עלויות מים ואנרגיה.

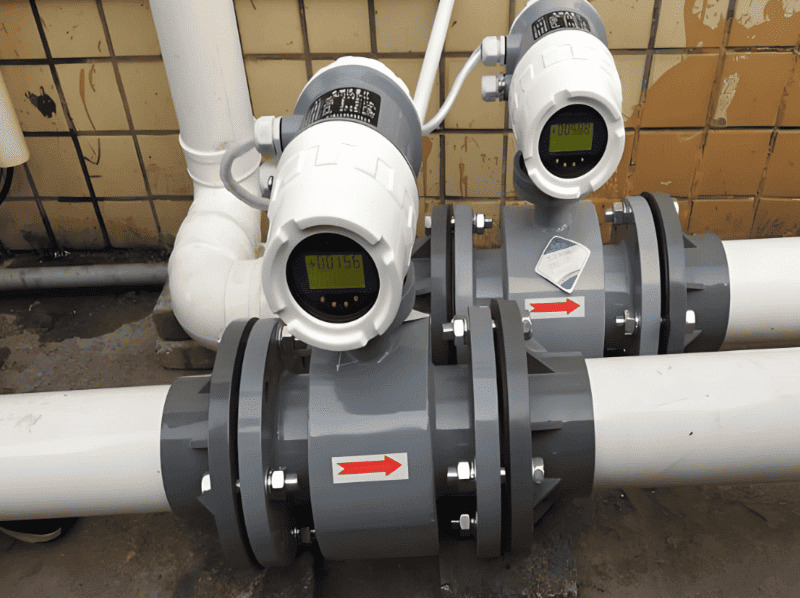

• בטיחות ותאימות: זרימה מדויקת של שפכים תעשייתיים (IWW) תומכת בדיווח סביבתי
• בקרת איכות: זרימות עקביות לאמבט הפח מגנות על איכות פני השטח וממזערות תכלילים.

התאמות מהירות: קו → מד זרימה מומלץ

מי שתייה (4–8 אינץ', עד 60 מעלות צלזיוס):

• הטוב ביותר: מד זרימה אלקטרומגנטי (מד מג) - ללא אובדן לחץ, דיוק גבוה בנוזלים מוליכים, אידיאלי לקווי שתייה ראשיים , קווי "מראה" ו"תבנית", מילוי מגדלי קירור ומיכל התפשטות בלולאה סגורה .
• חלופה: זמן מעבר אולטרסאונד עבור התאמות רטרואקטיביות בהן הכיבוי קשה או מדי זרימת טורבינות נוזלים

מי מוצר RO (4 אינץ', עד 50 מעלות צלזיוס):

• הטוב ביותר: מד זרימה בטורבינת נוזלים או מד זרימה בוורטקס למוליכות נמוכה ועמידות בפני קורוזיה; יש לוודא את מוליכות RO לעומת מפרט המונה.
• חלופה: רוטמטר מפלדת אל-חלד .

מי קירור - לולאה פתוחה (8–16 אינץ') ולולאה סגורה (20 אינץ', עד 50 מעלות צלזיוס):

• הטוב ביותר: מדי מגנזיום לרשת הראשית ולענפי קירור N₂/O₂; בחרו IP68 עבור בורות, גדלים גדולים עם אוגנים מרותכים.
• חלופה: אולטרסאונד בקווים גדולים מאוד או במקומות בהם ירידת הלחץ חייבת להיות אפס.

מי חימום פנימיים: פריקה למראפיק ושפכים במערכת CT (4 אינץ', עד 50 מעלות צלזיוס):

• הטוב ביותר: מד מגנט עם בטנה עמידה בפני שחיקה (למשל, גומי קשיח) או בטנה בטפלון לנוזל קורוזיבי והארקה בקוטר מלא; הוסף יכולת דו-כיוונית במידת הצורך.
• טיפ לתאימות: שילוב עם לוגר נתונים לדיווח על זרימת מי שפכים .

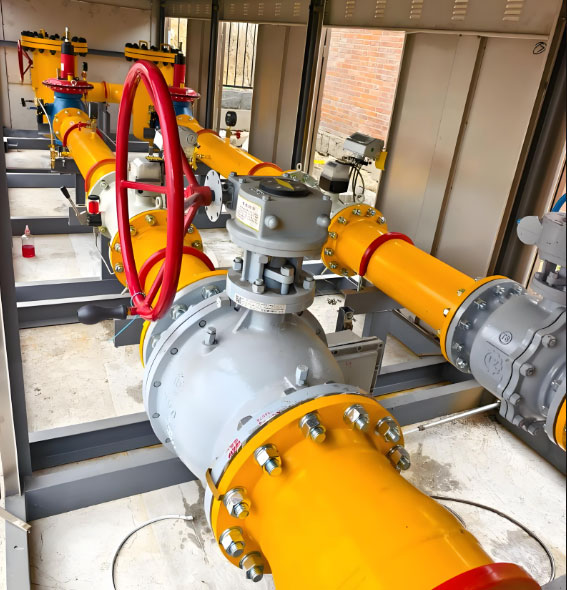

גז טבעי (8 אינץ') וגז פחמימני/גז טבעי (8 אינץ') לחדר גז של הכבשן (עד 60 מעלות צלזיוס):

• הטוב ביותר: מד זרימה של טורבינת גז למדידה ברמת דיוק גבוהה בדרגת משמורת/העברה עם אובדן לחץ נמוך.
• חלופה: מד זרימת וורטקס (חזק, בעלות נמוכה יותר) על גז נקי ויבש; שקלו מד זרימת מסה תרמית, מד זרימת גז בעלות נמוכה עבור צינורות גדולים .

חמצן ל-OxiBoost (4 אינץ', עד 60 מעלות צלזיוס):

• טוֹב בִּיוֹתֵר: (זרימת מסה ישירה, ללא פיצוי לחץ/טמפרטורה) או קוריוליס לדיוק מרבי.
• הערה: יש לוודא חומרים ואישורים נקיים מ-O₂.

אמבט חנקן לפח (4 אינץ', עד 60 מעלות צלזיוס):

• הטוב ביותר: מסה תרמית או מערבולת עם פיצוי לחץ/טמפרטורה לבקרת שמיכת N₂ יציבה.

אמבט מימן לפח (4 אינץ', עד 60 מעלות צלזיוס):

• הטוב ביותר: מד זרימת מסה קוריוליס - מצוין עבור H₂ עם צפיפות משתנה ; תומך ביחסי אטמוספרה מדויקים בין פח לאמבט, או אופציה עם מד זרימת מערבולת ומד זרימה בעל שטח משתנה.
• בטיחות: השתמשו במשדרים עמידים בפני אקס ואטמים תואמי H₂.

אוויר דחוס ממדחסים מס' 1-3 (4 אינץ', עד 60 מעלות צלזיוס):

• הטוב ביותר: מד זרימת מסה תרמי לאוויר דחוס למעקב אחר קו בסיס, דליפות ואנרגיה ספציפית (קוט"ש/ניוטון מטר).
• חלופה: וורטקס אם אתם מעדיפים מדידת מהירות עם מבנה חזק.

מידות ודיוק: תעשו זאת נכון בפעם הראשונה

• גודל ומהירות קו: רוב הקווים בגודל 4 אינץ'-20 אינץ' במפעלי זכוכית מכוונים למהירות של 0.5-3 מטר/שנייה עבור נוזלים ו -15-30 מטר/שנייה עבור גזים. יש לשמור על מספרי ריינולדס בטווח המפרט של המונה לדיוק.

• דרישות ריצה ישרה:

• מגנזיום: בדרך כלל ≥5D במעלה הזרם / ≥3D במורד הזרם (יש לבדוק את הספק).
• מערבולת: ≥15D/5D משותף.
• אולטרסאונד: יש לפעול לפי הנחיות ספירת הנתיבים ; שני או ארבעה נתיבים עבור צינורות גדולים.

• יעדי דיוק:

• מגנזיום ואולטרסאונד (נוזל): ±0.2–0.5% מהקצב .
• אולטרסאונד (גז, משמורת): ±0.5–1.0% .
• מסה תרמית (אוויר/גזים): ±1–2% מהקריאה הטיפוסית.
• קוריוליס (H₂, קווים קטנים): ±0.1–0.2% מזרימת המסה.

• טמפרטורה: רשמת עד 50-60 מעלות צלזיוס - בטווח של רוב גבולות המכשיר. בדוק את דירוגי הציפוי, האטם והאלקטרוניקה.

• מוליכות (עבור מדי מגנזיום): יש לוודא >5–20 µS/cm (ספציפי לספק). מוצר RO עשוי לדרוש בטנות PTFE או חלופה לאולטרסאונד.

שיטות עבודה מומלצות להתקנה לזמן פעולה גבוה

• הרכבה: עבור נוזלים, יש להתקין את המגזינים בצינור מלא , רצוי אופקי עם אלקטרודות בשעה 3 ו-9 כדי למנוע הפרעות גז/מוצקים.
• הארקה ומיגון: השתמשו בטבעות הארקה על ציפויים לא מוליכים והגנו על כבלי אות הרחק מממירי מתח (VFD).
• שסתומי בידוד ומעקפים: מאפשרים החלפה חמה של משדרים ותחזוקה מבלי לעצור את הייצור.
• הספק ויציאות: יש לתקנן את המתח ל -24 וולט DC במידת האפשר; יש להשתמש ב -4–20 מיליאמפר + HART/Modbus לשילוב DCS; יש לקחת בחשבון יציאות פולסים עבור סכומים.
• הגנה מפני חדירה: עבור בורות ורשתות חיצוניות , בחרו IP67/IP68 וגופים מצופים אפוקסי.
• אזורים מסוכנים: אזורי גז כבשן, H₂ ו-O₂ דורשים אישורים של ATEX/IECEx או אישורים מקומיים; יש לבחור מחסומים בטוחים באופן מהותי במידת הצורך.

מקרי שימוש חוסכי עלויות שניתן לשכפל

אופטימיזציה של מגדל קירור

התקינו מדי מגנזיום בקווי איסוף וניקוז כדי לחשב מחזורי ריכוז ולהפחית עלויות מים וכימיקלים.

תוכנית דליפות אוויר דחוס

מדי מסה תרמית בפתחי המדחס ובאזורי ייצור מרכזיים מגלים דליפות ומאפשרים ביצועים הדרגתיים של קוט"ש/ניוטון מטר מעוקב.

בקרת יחס דלק-אוויר

שלבו מדי גז אולטרסאונד (NG/LPG) עם מדי מסת חמצן כדי לייצב את פרופילי החום של הכבשן ולהפחית את צריכת הדלק הספציפית.

בקרת אטמוספירה באמבט פח

קוריוליס (H₂ ) ומסה תרמית (N₂ ) שומרים על יחס מדויק של %H₂/%N₂, משפרים את גימור פני השטח ומפחיתים פסילות.

דיווח רגולטורי

סכומי פליטות IWW באמצעות מדי מגנזיום מפשטים דוחות וביקורות סביבתיות.
