מדוע מדידת זרימה חשובה עבור מעכבי קורוזיה
מעכבי קורוזיה הם כימיקלים חשובים המשמשים בנפט וגז, טיפול במים ותהליכים תעשייתיים להגנה על צינורות וציוד מפני התפרקות. מדידת זרימה מדויקת מבטיחה:
- מינון מדויק של מעכב קורוזיה – מינון נמוך מוביל להגנה לא מספקת, בעוד שמינון יתר מבזבז כימיקלים יקרים.
- יעילות התהליך – ניטור קצב הזרקה בזמן אמת מסייע לייעל את קצב הזרקת המעכבים.
בקרת עלויות – מדידת קצב זרימה מדויקת מונעת שימוש יתר בכימיקלים, ומפחיתה את הוצאות התפעול.

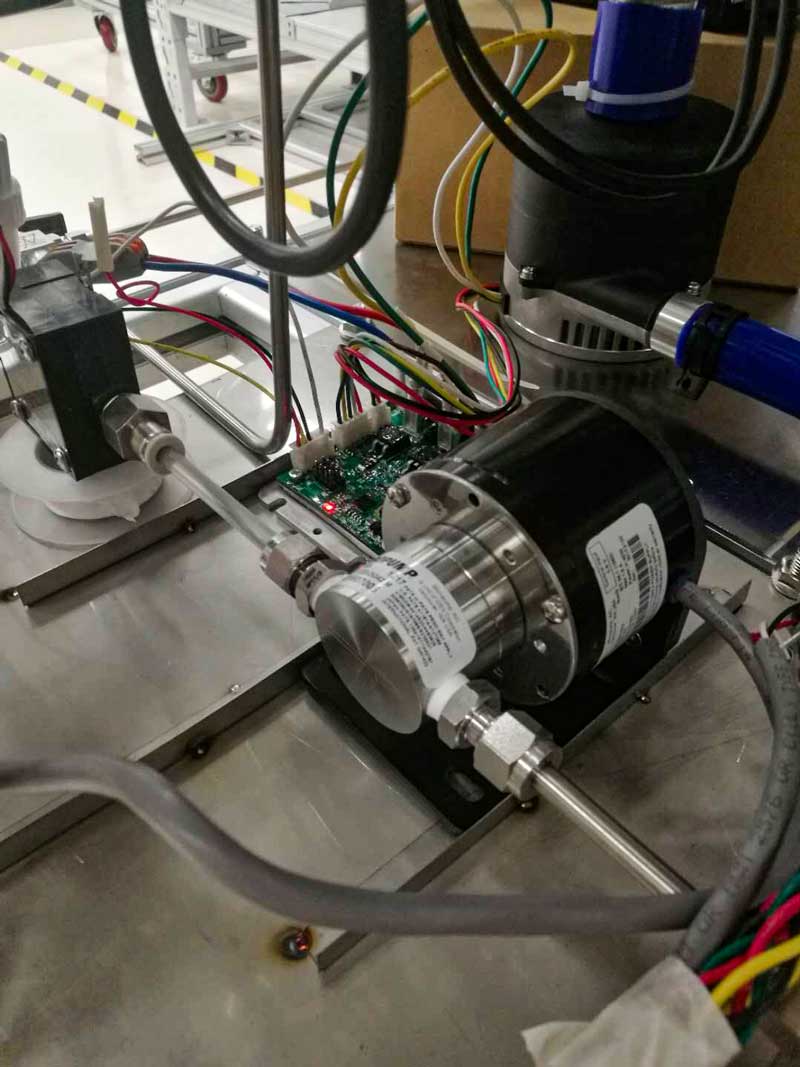

מדידת זרימה מדויקת של מעכבי קורוזיה חשובה
עם זאת, מדידת זרימת מעכבי קורוזיה מציבה אתגרים ייחודיים: אתגרי מדידה מרכזיים:
- ביישומים אלה נדרשים
מדי זרימה בעלי קצב זרימה נמוך במיוחד (עד 150 מ"ל/דקה).
- לחץ מערכת גבוה (עד 200 בר או יותר), עבור מדידת זרימה בלחץ גבוה של כ-2900 psi, זה באמת קשה עבור מדי זרימה מפלסטיק מסוימים.
- שינויים בצמיגות הנוזל עקב שינויי טמפרטורה
- תאימות כימית – מדי זרימה רבים מתכלים כאשר הם נחשפים למעכבים אגרסיביים, ולכן
מדי זרימה מפלדת אל-חלד נדרשים ביישומים אלה.
מדי זרימה קונבנציונליים (
מד זרימה בטורבינה ,
מד זרימה אלקטרומגנטי או
מדי זרימה אולטרסאונד ) נכשלים לעיתים קרובות בתנאים אלה עקב רגישות לא מספקת בזרימות נמוכות או מגבלות לחץ גבוהות.

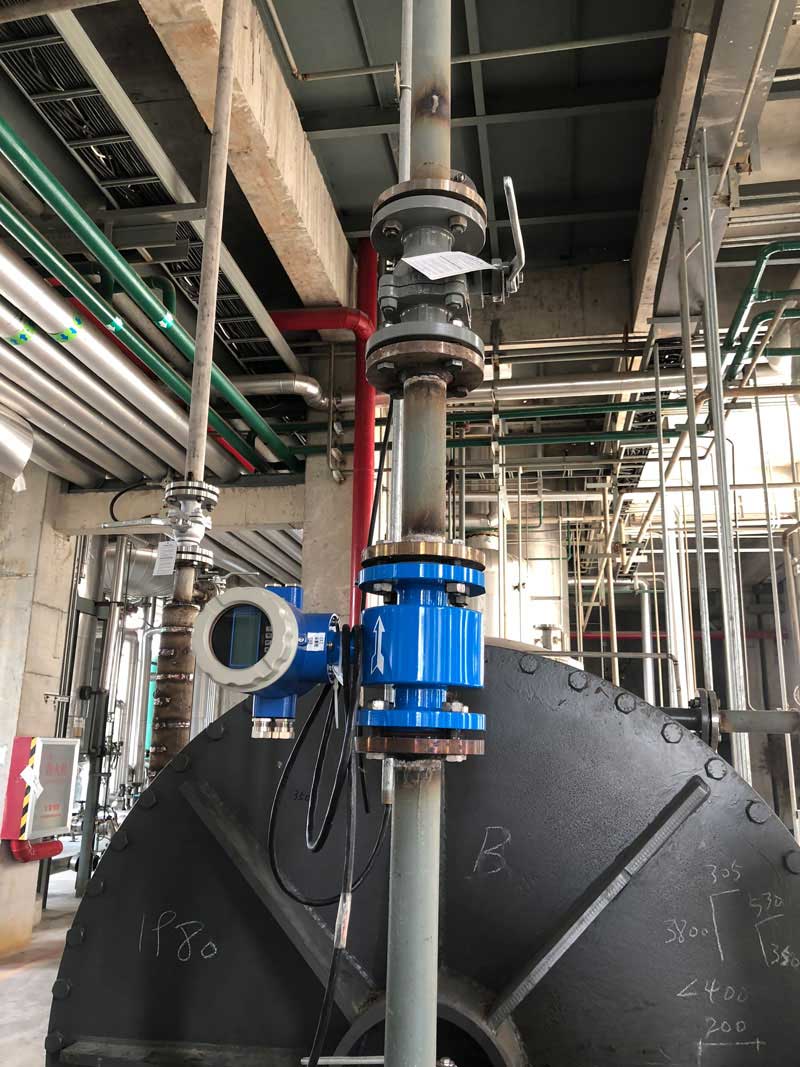

מדי זרימה קונבנציונליים כמו מגמטרים נכשלים במדידת זרימה באמצעות מעכב קורוזיה בזרימה נמוכה

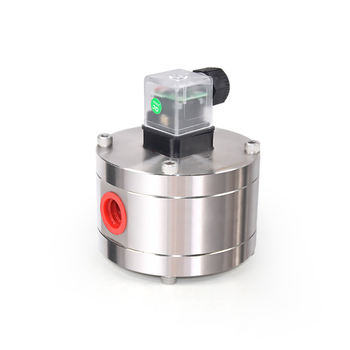

מדי זרימה מיקרו-חיוביים: הפתרון האופטימלי לזרימה מעכבת קורוזיה
מדי זרימה בעלי תזוזת חיובית מיקרוסקופית (PD), ובמיוחד
מדי זרימה בעלי גלגלי שיניים אובליים , מצטיינים ביישומי מדידת זרימה באמצעות מעכבי קורוזיה בזכות דיוקם ועמידותם.

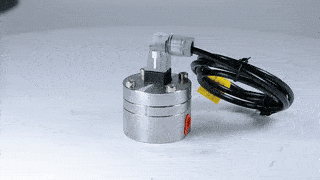

פתרון אופטימלי למדידת זרימה באמצעות מעכב קורוזיה באמצעות מד זרימה אובלית

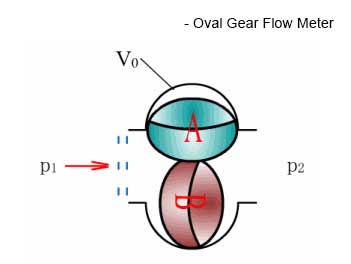

כיצד פועלים מדי זרימה של גלגלי שיניים אובליים
1. מעכב קורוזיה נכנס לתא המדידה, ומניע את סיבובם של שני גלגלי שיניים אליפטיים.
2. כיסים נפחיים מדויקים לוכדים נפח קבוע של מעכב קורוזיה לכל סיבוב.
3. תנועת גלגל השיניים מזוהה באופן מגנטי או באמצעות חיישנים, תוך המרת תזוזה לקצב זרימה.
✔ דיוק גבוה אפילו בזרימות נמוכות - מודד זרימה עד ל-1 מ"ל/דקה עם חזרתיות של ±0.5%
✔ עמיד בפני לחץ קיצוני - מבנה חזק ועמיד בפני 200+ בר
✔ ללא תלות בצמיגות – הביצועים נשארים יציבים גם עם מעכבי עיבוי
✔ עמידות כימית - זמין מפלדת אל-חלד 316 למדידת נוזלים קורוזיביים
✔ אין צורך בצנרת ישרה לפני ואחרי חיישן זרימה מעכב קורוזיה - עיצוב קומפקטי מפשט את ההתקנה
מפרט טכני של מדי זרימה מיקרו PD עבור יישומי מעכבים
טבלת טווחי זרימה:
|
Flow meter model
|
Flow Range
|
|
LC-M2-AL
|
0.5-150 ml/min
|
|
LC-M2-SS
|
0.5-150 ml/min
|
|
LC-M5.2-AL
|
1-400 ml/min
|
|
LC-M5.2-SS
|
1-400 ml/min
|
|
LC-M5.1-AL
|
1~800ml/min
|
|
LC-M5.1-SS
|
1~800ml/min
|
|
LC-M6-AL
|
0.5~100 L/H
|
|
LC-M6-SS
|
0.5~100 L/H
|
|
LC-M9-AL
|
6~600 L/H
|
|
LC-M9-SS
|
6~600 L/H
|
|
LC-M12-AL
|
0.3~30 L/min
|
|
LC-M12-SS
|
0.3~30 L/min
|
|
LC-M25-AL
|
0.5~100L/min
|
|
LC-M25-SS
|
0.5~100L/min
|
דירוג לחץ: לחץ סטנדרטי עבור מד זרימה הוא 16 בר, אנחנו יכולים לייצר מקסימום 100 מגה פסקל (14500 psi) מד זרימה בלחץ גבוה.
דיוק: +/-0.5FS
אפשרויות חומר חיישן זרימה: נירוסטה 316 או אלומיניום
אות פלט: 4-20mA, דופק (NPN או PNP), MODBUS RTU
טווח טמפרטורות: -40~ 350 מעלות צלזיוס
כיצד לבחור את מד הזרימה הנכון עבור מעכבי קורוזיה
בעת בחירת מד זרימה מיקרו PD עבור מעכבי קורוזיה, יש לקחת בחשבון:
- טווח זרימה – ספק את טווח הזרימה שלך ל- silverinstruments.com
- תאימות כימית - ודא שחומרים רטובים עמידים בפני פירוק
- דירוג לחץ – יש לוודא שחיישן הזרימה עולה על לחץ המערכת המרבי
- רגישות זרימה מינימלית - חייבת לזהות את קצב הזרימה הנמוך ביותר הצפוי
- הסמכות – ATEX לאזורים מסוכנים
-פלט - איזה סוג פלט אתה רוצה, פלט דיגיטלי או פלטים אנלוגיים
מַסְקָנָה:
מדי זרימה קטנים בעלי תזוזה חיובית מספקים דיוק ללא תחרות במדידת זרימה של מעכבי קורוזיה
עבור מערכות הזרקה של מעכבי קורוזיה, מדי זרימה קטנים בעלי תזוזה חיובית מספקים דיוק שאין שני לו בתנאי לחץ גבוה וזרימה נמוכה. העיצוב החזק שלהם, עמידותם בפני כימיקלים קשים ויכולתם למדוד נפחים זעירים הופכים אותם לפתרון המועדף לביצועים אמינים וארוכי טווח.
על ידי השקעה במד זרימה מדויק לגלגלי שיניים אליפטיים, מפעילים מבטיחים מינון אופטימלי של מעכבים, הפחתת פסולת כימית והארכת תוחלת החיים של הנכס - תוך מתן החזר השקעה מדיד באמצעות מניעת קורוזיה משופרת.
