מד זרימה

מד זרימת גז



מהו מד זרימת גז?

מד זרימת גז הוא מעין מכשירים למדידת זרימת גז המודדים את זרימת הגז. חיישני זרימת הגז מותקנים בצינור כדי להציג ולתעד את כמות הגז העוברת בצינורות. מדי זרימת גז יכולים למדוד גז, אוויר, חנקן, אצטילן, פוסגן, מימן, גז טבעי, חנקן, גז גפ"מ, מי חמצן, גז פליטה, מתאן, בוטאן, כלור, גז, ביוגז, CO 2 , O 2 , אוויר דחוס, ארגון גז, טולואן, בנזן, קסילן, מימן גופרתי, גופרית דו חמצנית (SO 2 ), אמוניה, מד זרימת גז פרופאן וכן הלאה.

אף מד זרימת גז אינו יכול להתאים לשום מדידת זרימת גז

ובכן, אם יהיה מד זרימה מושלם הוא לא ידרוש כיול או מעט, תחזוקה מועטה, סיבוב נמוך, אמין ודיוק גבוה. העלויות הקטנות ומחיר הרכישה יהיו גם לא יקרות.
יש ספקים שטוענים שיש להם מד זרימה מושלם אך העובדה היא שהסיכוי שיהיה כזה הוא מינימלי. הסיבה לכך היא שלכל מד זרימה טיפוסי יש את החסרונות והיתרונות שלו בגלל עקרון הפעולה והטכנולוגיה שבה משתמשים.
החסרונות המתעוררים הם בגלל חומר המשמש לבנייה, התקנה ויישום. לדוגמא, מדי זרימת טורבינת גז לא יפעלו ביעילות ללא החלקים הנעים. מצד שני, למדי קוריוליס חסרים חלקים נעים אך הטכנולוגיה מחייבת אותם להיות גדולים מה שייקר אותו.
בנוסף, מדי זרימה מגנטיים דורשים נוזלים מוליכים בעת ביצוע מדידות ולכן הם אינם יכולים למדוד נוזלים פחמימנים.
מאמר זה אמור לבחון את היתרונות והחסרונות של מדדי הזרימה העדכניים המשמשים למדידת קצב זרימת הגז מכיוון שנוזל נמדד בקלות בהשוואה לגז.
ישנם סוגים רבים של מד זרימת גז, להלן מדדי זרימת הגז הנפוצים עליהם ממליצים מכשירי אוטומציה סילבר לעיתים קרובות ללקוחות.

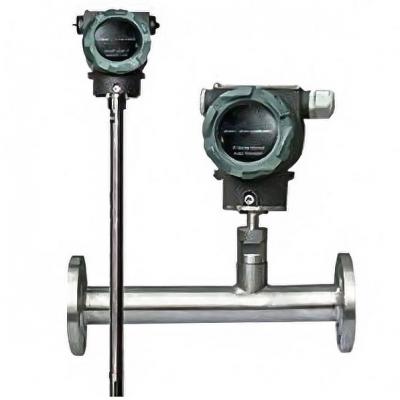

מד זרימת מסה תרמית למדידת גז

thermal mass flow meter
קוריוליס ומדי זרימה תרמיים מודדים את זרימת המסה דרך האופן שבו מדי הזרימה התרמית מבצעים מדידות שונה לחלוטין. הם משתמשים בתכונות מוליכות חום ולא במומנטום נוזלי המשמש את קוריוליס. מד זרימת פיזור תרמי כלשהו יכול למדוד את זרימת הנוזל למרות שרובם מודדים את זרימת הגז.
אנומומטרים של Hotwire המכילים חוט דק מחומם שימשו לחקר מערבולת ופרופיל מהירות. הם שבירים וקטנים ולכן הם רגישים ללכלוך ולשבירות ולכן זה לא מומלץ לשימוש תעשייתי.
נעשה שימוש בטכנולוגיות שונות עבור מדדי זרימה תרמיים. זו הסיבה שחלקן מודדות את הבדל הטמפרטורה בין זרם הזרימה הסביבתי לחיישנים מחוממים. אחרים מודדים את מהירות החום שנוספה לפיזור זרם הזרימה. לכן, מדי זרימה תרמיים דורשים יותר מחיישני טמפרטורה אחד כדי שיוכל למדוד את טמפרטורת הנוזל בנקודות אינטגרליות.
בדיוק כמו שאר מדי הזרימה, יש לו יתרונות וחסרונות. ובכן, זה טוב למי שנמצא בתקציב הדוק בגלל עלות הרכישה הנמוכה. בנוסף, הם יכולים למדוד את זרימת הגזים בלחץ נמוך וזה מה שהופך אותו לייחודי יותר.
עם זאת, הוא מציע דיוק בינוני נמוך אם כי ישנם שיפורים בכך כדי שיהיה מדויק יותר.

יתרונות

מתאים מאוד ליישומי ניטור פליטה
-טובה למדידות זרימת מחסנית
עלות בינונית
-זה יכול למדוד את זרימת הגז בלחץ נמוך
דגם הכניסה יכול להתמודד עם צינורות גדולים

חסרונות

לא ניתן להשתמש בו למדידת זרימת קיטור
-הוא מציע דיוק נמוך עד בינוני
-זה משמש לחלוטין לגזים רק כמה יישומים נוזליים
יש לדעת את הרכב הגז

מד זרימת המסה התרמית מתוכנן על בסיס עקרון דיפוזיה תרמית. חיישן הזרימה משתמש בשיטת הפרש הטמפרטורה הקבועה כדי למדוד במדויק את הגז. יש לו את היתרונות של גודל קטן, אינטליגנציה גבוהה, התקנה נוחה ומדידה מדויקת. משדר זרימת מסה תרמית אינו דורש פיצוי טמפרטורה ולחץ חיצוני, והמדידה נוחה ומדויקת, ניתן להשיג את קצב זרימת המסה של הגז או זרימת נפח סטנדרטית. יחס הטווח הרחב של מד הזרימה לפיזור תרמי מודד גזים עם קצב זרימה של עד 120 ננומטר לשנייה עד 0.1 ננומטר לשנייה וניתן להשתמש בהם לזיהוי דליפות גז. מדי זרימת המסה הטבולים הם בעלי ביצועים סייסמיים טובים וחיי שירות ארוכים. לחיישן זרימת הגז אין חלקים נעים וחלקי חישה בלחץ והוא חסין מפני השפעת הרטט על דיוק המדידה. ניתן להשיג אוטומציה ושילוב במפעל באמצעות תקשורת RS-485 או תקשורת HART. מד זרימת מסה תרמית דיגיטלי יכול לשמש למדי זרימת אוויר דחוס, מד זרימת גז פרופאן, מדי זרימת ביוגז, מדי זרימת גפ"מ, מד זרימת חנקן, מדי זרימת חמצן.

מד זרימת טורבינת גז

gas turbine flow meter
דגם מד הזרימה של טורבינת גז מתאים למדידת גזים שונים בתחומי גז ותעשייה שונים, כגון גז טבעי, גז עירוני, גפ"מ, פרופאן, בוטאן, אוויר, חנקן וכו '. חיישן זרימת הגז הוא בעל דיוק גבוה וחוזר על עצמו טוב, והוא מתאים במיוחד להעברת משמורת. מד הזרימה של טורבינת הגז הוא סוג של מד זרימת מהירות עם ירידת לחץ נמוכה, דיוק גבוה, זרימת התחלה נמוכה, יחס סיבוב נמוך, עמידות סייסמית טובה ופעימה. מכשירי זרימת הגז שנמלטים על ידי מכשירי סילבר אוטומציה הם מד זרימת גז דיגיטלי עם תצוגה אלקטרונית של זרימה מיידית וזרימה כוללת. זה יכול להפיק דופק או 4-20 mA, ויכול להיות בעל תקשורת RS485 כדי לענות על צרכי בקרה תעשייתיים שונים של לקוחות.

מד זרימה של Coriolis למדידת גז

Coriolis flow meter for gas flow

זהו מד זרימה שצומח במהירות שהחליף את מדי לחץ ההפרש. רוב האנשים מוצאים את זה שווה למרות עלותו.

הם משמשים למדידת זרימת הגז אם כי הם עובדים היטב עם נוזלים מאשר גזים. הדבר הטוב הוא שהוא יכול למדוד את זרימת המסה ישירות מבלי להשתמש בנוסחה לחישוב.

יתרונות וחסרונות של מדי קוריוליס לזרימת גז


יתרונות

-דיוק גבוה
-אמינות גבוהה
-אושר להעברת משמורת
יכול לטפל ביישום סניטרי
- זמין בגדלי קווים גדולים עד 14 אינץ '



חסרונות

להלן חסרונותיה: -
-ירידת לחץ למדי צינור מכופפים.
עלות ראשונית גבוהה
מדידות זרימת הגז יכולות להיות קשות בגלל צפיפות הגז הנמוכה
-זה יקר ומסורבל בגדלי קו מעל ארבעה אינץ '

מד זרימה של מערבולת

Vortex Flow Meter

מד הזרימה של מערבולת שפיכה הוצג בשנות השבעים לשווקים התעשייתיים. ובכן, הם יכולים את העיקרון של מערבולות כאשר הם ממוקמים במורד הזרם. הם משתמשים באפקט שנחקר על ידי פון קרמן. גוף בלוף רחב ובעל חסימה קדמית שטוחה מוכנס לזרם הזרימה. לכן נוצרים מערבולות מתחלפות עקב ההשפעה של גוף הבלוף בנוזל.
תדירות המערבולות היא פרופורציונלית ישירות למהירות הזרימה. תדר מערבולת נקבע על ידי קולי, תרמי, לחץ ומספר חיישנים. לכן כאשר תכפיל את מהירות הזרימה ואת שטח הצינור תקבל את זרימת הזרימה.

מדדי זרימה של מערבולת הם יתרון בגלל הרבגוניות שלהם. הם יכולים לסבול טמפרטורות גבוהות בזרימת קיטור ולמדוד את זרימת הקיטור, הנוזל והגז.

למדי מערבולת אלה יש ירידת לחץ פחותה מ- DP Flowmeters. הם גם מודדים נוזלים בדיוק רב יותר.


יתרונות

-אין לך חלקים נעים
-השתמש בתקני API
-דיוק גבוה יחסית
רב תכליתי במיוחד

חסרונות

-יש שימוש מוגבל להעברת משמורת
-גוף הבלוף יכול לגרום לירידה בלחץ


הוא משמש בעיקר למדידת זרימה של נוזלים בינוניים בצינור תעשייתי, כגון גזים, נוזלים, אדים ומדיות אחרות. הוא מאופיין באובדן לחץ קטן, טווח מדידה גדול ודיוק גבוה. זה כמעט ולא מושפע מפרמטרים כמו צפיפות נוזלים, לחץ, טמפרטורה וצמיגות בעת מדידת קצב זרימת הנפח. אין חלקים מכניים נעים, כך שהאמינות גבוהה והתחזוקה קטנה. מכשירי הזרימה משתמשים בחיישן מתח פיזואלקטרי עם אמינות גבוהה ויכולים לעבוד בטמפרטורת הפעולה של -20 ° C ~ +250 ° C. ישנם אותות סטנדרטיים אנלוגיים ויציאות אות דופק דיגיטליות, קלים לשימוש במערכות דיגיטליות כגון כמחשבים. זהו מד זרימה מתקדם ואידיאלי יחסית.

רוטמטר (מד זרימת שטח משתנה)

metal tube flow meter for gas and air
רוטמטר צינור המתכת הוא מד זרימת שטח משתנה המבוסס על מדידת מיקום צף. זה מאמץ מבנה מתכת, בעל מאפיינים של נפח קטן, ירידת לחץ קטנה, יחס טווח גדול (10 ~ 20: 1), התקנה ותחזוקה נוחים וכו '. הוא נמצא בשימוש נרחב בסביבות מורכבות וקשות של תעשיות שונות, עבור זרימה קטנה, קצב זרימה נמוך. מכשירי אוטומציה של כסף מוכרים גם רוטמטרים דיגיטליים עם תצוגה דיגיטלית כדי להציג זרימה מיידית וזרימה מוחלטת, ניתן להפוך אותה לרוטמטרים עם משדרי זרימה שיכולים להיות בעלי יציאות אזעקה, יציאות 4-20mA, תקשורת RS485 וכן הלאה.

מכשירי כסף אוטומציה מספקים מדי זרימת גז באיכות טובה ובמחיר תחרותי מסין מד זרימת גז מייצרים, מוזמנים לפנות אלינו כדי לשלוח אלינו את יישומי מדידת זרימת הגז שלכם, אנו תמיד נתמוך בכם במחיר הטוב ביותר ובשירות הטוב ביותר.
