טכניקות וכלים חיוניים למדידה מדויקת של קצבי זרימה מיקרו ונמוכים
סקירה כללית
מדידה מדויקת של קצבי זרימה קטנים ונמוכים עבור גז, נוזל או קיטור חיונית בתעשיות מדויקות כמו תרופות, עיבוד כימי וייצור מוליכים למחצה. אפילו שגיאות זעירות יכולות להשפיע על התוצאות והפעולות בנפחים קטנים מאוד כמו מיליליטר או מיקרוליטר לדקה.
כדי להבטיח ביצועים מדויקים ועקביים, אתם זקוקים למד זרימה מיקרו מתאים, לטכניקות מדידה חכמות ולמערכת מוגדרת היטב. מדריך מקיף זה מכסה הכל, החל מבחירת חיישן הזרימה המתאים ועד ליישום רישום נתונים דיגיטלי לדיוק משופר.
קצב זרימה "קטן" מתייחס לתנועה של נוזל (נוזל או גז) בנפח נמוך לאורך זמן, הנמדד לעתים קרובות במיקרוליטר או מיליליטר לדקה. הכרת טווח הזרימה היעד שלך היא הצעד הראשון לקראת בחירת פתרון מד הזרימה המתאים.
טווח קצב הזרימה "הנמוך" משתנה בהתאם לתעשייה וליישום. הבנת טווחים אלה עוזרת לך לבחור את טכנולוגיית המדידה המתאימה ביותר לצרכים הספציפיים שלך.
טווחי קצב זרימה אופייניים לפי יישום
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm
יכולות הזרימה האולטרה-נמוכות שלנו
קצב זרימת גז: עד 2 sccm
קצב זרימת שמן: החל מ-0.5 מ"ל/דקה
קצב זרימה של נוזלים: עד 40 גרם/שעה
טיפ מקצועי: שילוב כלים אלה עם מד זרימה נמוך מעניק לכם שליטה ועקביות טובות יותר עבור היישומים התובעניים ביותר.
מדי זרימה קטנים, המכונים גם מדי זרימה נמוכה או מדי מיקרו, נועדו למדוד נפחים קטנים מאוד של נוזל או גז. כדי לבחור את המתאים ליישום שלך, חשוב להבין את התכונות הייחודיות, החוזקות והמגבלות של כל סוג.
השוואה בין סוגי מדי זרימה נמוכה
Flow Meter Type
Best For
Accuracy
Suitable For
Notes

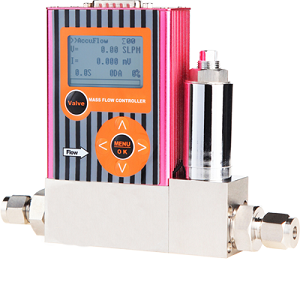

Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

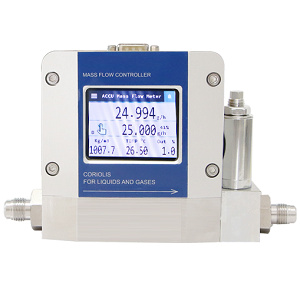

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly

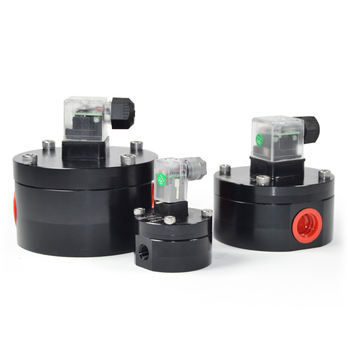

Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
שאלות בחירה מרכזיות
נוזל או גז? – מדי זרימה מיקרו ספציפיים לנוזל; ציינו את הסוג והמאפיינים
טווח קצב זרימה? – מפרט טווח מדויק הוא קריטי לבחירת חיישן נכונה
תנאי הפעלה? – טמפרטורה ולחץ משפיעים על בחירת המונה ועלותו
תקציב ומורכבות? – איזון בין עלות-תועלת לבין דיוק נדרש
דרישות דיוק? – יישומים רגישים יותר דורשים מכשירים מדויקים
צריכים המלצה מהירה?
ספרו לנו מהו סוג הנוזל שלכם, טווח הזרימה וסביבת התהליך - נעזור לכם למצוא את מד הזרימה המושלם.
מדי זרימה עלולים לאבד דיוק עם הזמן עקב שינויים סביבתיים, בלאי או הצטברות בתוך נתיב הזרימה. כיול קבוע חיוני כדי להבטיח מדידות זרימה מדויקות ואמינות, במיוחד כאשר מדובר בקצבי זרימה קטנים או נמוכים.
שיטות עבודה מומלצות לכיול
השתמשו בתקנים מהימנים – כיילו באמצעות תקני ייחוס מוסמכים
פעל לפי לוח הזמנים - הקפד על מרווחי הכיול של היצרן
ניטור ביצועים - כיול מחדש אם אתה מבחין בתוצאות לא עקביות
טיפים למזעור שגיאות במדידת זרימה קטנה
ספיקות קטנות רגישות במיוחד להפרעות. כדי למנוע שגיאות מדידה, יש לקחת בחשבון את הפרקטיקות החיוניות הבאות:
הימנעו מפעימות - השתמשו במעכבי זרימה או במגבלי זרימה כדי לייצב את הזרימה
ביטול דליפות - בדוק את כל האביזרים, האטמים והצינורות באופן קבוע
תנאי בקרה - שימוש בווסתים לייצוב טמפרטורה ולחץ
התקנה נכונה - יש לפעול לפי הנחיות היצרן בנוגע לכיוון וריצוף הצינורות
שקול רישום נתונים דיגיטלי
עבור יישומים בהם דיוק ומעקב אחר נתונים חשובים, מד זרימה דיגיטלי לרישום נתונים הוא בחירה חכמה לשיפור הביצועים והאמינות.
יתרונות רישום נתונים
ניטור רציף - מעקב אחר קצבי זרימה בזמן אמת ללא בדיקות ידניות
רישומים מדויקים - שמירה אוטומטית של נתונים לצורך ניתוח ותאימות
זיהוי מוקדם של בעיות - זיהוי בעיות לפני שהן גורמות להשבתה
דיווח פשוט - ייצוא נתונים בקלות עבור דוחות וביקורות
בדיקות כיול קלות - זיהוי מגמות במהירות לשמירה על דיוק
