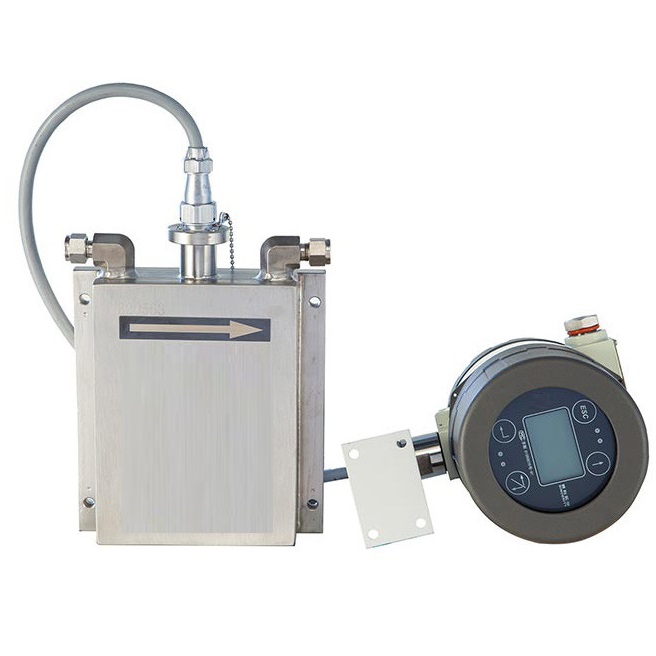

מד זרימה קריוגני בגודל DN25 (אינץ' אחד) למדידה מדויקת של חומר מדיה ביישומים של מינוס 273 מעלות צלזיוס בטמפרטורות נמוכות במיוחד.

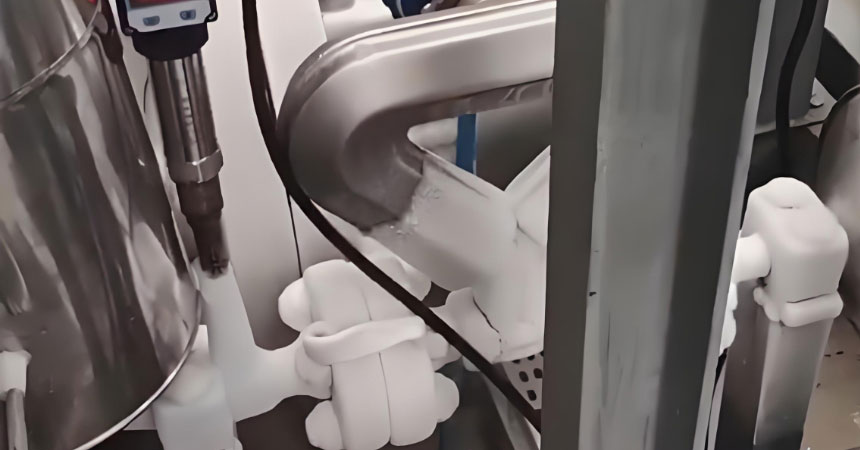

בתחום המדידה התעשייתית, כאשר הטמפרטורה יורדת בחדות למינוס 273 מעלות צלזיוס בסביבות קרות במיוחד, מדי זרימה רגילים לרוב חסרי אונים. לדוגמה, מד זרימה של טורבינת נוזלים יכול למדוד נוזלים רק בטמפרטורה מינימלית של -20 מעלות צלזיוס. בשלב זה, מד הזרימה הנמוך במיוחד של קוריוליס בגודל 1 אינץ' הפך לכלי המועדף על מהנדסים. מכשיר זה, המאמץ עקרונות מדידה מתקדמים, יכול לשמור על פעולה יציבה בתנאים קיצוניים שבהם רוב המכשירים יקפאו.

מדוע לבחור את עקרון קוריוליס למדידת מדיה בטמפרטורה נמוכה במיוחד?

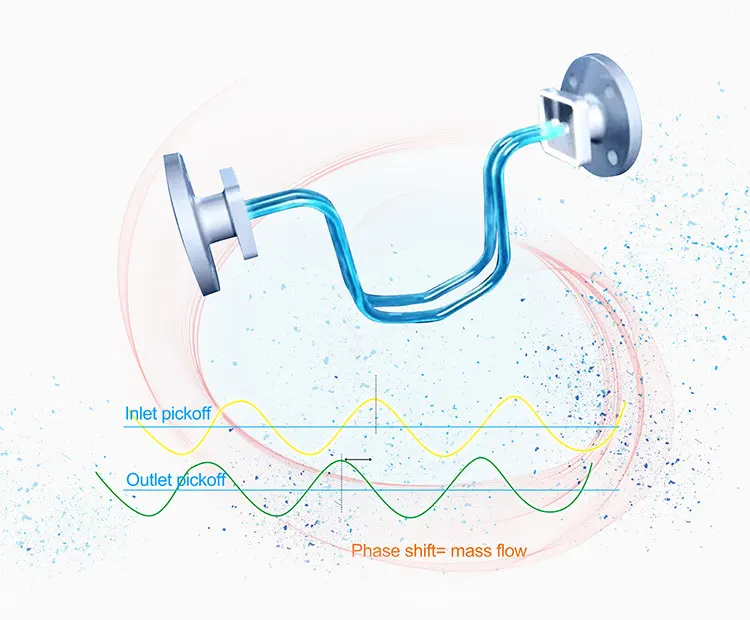

מד הזרימה קוריוליס פועל על ידי מדידת כוח קוריוליס שנוצר על ידי הנוזל בצינור רוטט, שאינו תלוי בטמפרטורת הנוזל, מה שהופך אותו לבחירה אידיאלית למדידת טמפרטורה נמוכה במיוחד.

כיצד פועל מד זרימה קריוגני של 1 אינץ'

כאשר חנקן נוזלי, מתאן נוזלי ותמיסות אחרות זורמים דרך צינור מדידה רוטט, מידת העיוות של הצינור פרופורציונלית לקצב הזרימה המסה, בעוד שתדירות הרטט משקפת את צפיפות הנוזל. יכולת מדידה כפולה זו מאפשרת למד הזרימה של קוריוליס לא רק למדוד את קצב הזרימה, אלא גם לנטר בו זמנית את צפיפות התמיסה והטמפרטורה.

אילו מדיות בטמפרטורה נמוכה במיוחד דורשות את מד הזרימה המיוחד הזה?

מד זרימה בטמפרטורה נמוכה במיוחד של קוריוליס בגודל 1 אינץ' משמש בדרך כלל למדידת המדיה הבאה:

גז טבעי נוזלי (LNG): המרכיב העיקרי הוא מתאן נוזלי (LCH4), שטמפרטורה שלו היא כ-162 מעלות צלזיוס- ומשמש לאחסון והובלת אנרגיה.
מתאן נוזלי (LCH4): -161.5 מעלות צלזיוס, משמש כדלק נקי וחומר גלם כימי
חנקן נוזלי (LN2): -196 מעלות צלזיוס, משמש להקפאת מזון, ביישומים רפואיים ותעשייתיים
-חמצן נוזלי (LOX): -183 מעלות צלזיוס, משמש בתחומי הרפואה ותעופה וחלל
-ארגון נוזלי: 186°C-, הגנה מפני ריתוך ושימוש במעבדה
פחמן דו-חמצני נוזלי: 78.5- מעלות צלזיוס, מערכות עיבוד מזון וכיבוי אש
מימן נוזלי: 253- מעלות צלזיוס, דלק לחלל ומחקר אנרגיה חדשה


מדיות קריוגניות אלו נמצאות בשימוש נרחב בתחומים כגון ציוד להפרדת אוויר, תחנות תדלוק LNG, מערכות אחסון והובלה של מתאן, מעבדות בטמפרטורה נמוכה, ייצור מוליכים למחצה, מערכות דלק לחלל וכימיקלים מיוחדים. לדוגמה, בתחנות תדלוק LNG, מד זרימה בטמפרטורה נמוכה במיוחד בגודל 1 אינץ' יכול לענות על צרכי מדידת הזרימה של מתאן נוזלי מבלי לגרום לאובדן לחץ מוגזם בצנרת.

פרמטרים טכניים מרכזיים של מד זרימה בטמפרטורה נמוכה במיוחד

מד זרימה טיפוסי של קוריוליס בגודל 1 אינץ' לטמפרטורה נמוכה במיוחד כולל בדרך כלל את מדדי הביצועים הבאים:

טווח זרימה עבור מד זרימה קוריוליס DN25 (1 אינץ'): 13 טון/שעה, 7.96 ליברות/שנייה, 217 ק"ג/דקה,
טווח טמפרטורות: -273°C עד +450°C (עיצוב מיוחד יכול להגיע לטמפרטורות נמוכות יותר)
- דירוג לחץ: נע בין ANSI 150 # ל- 1500 #, בהתאם לדרישות היישום, ניתן להפוך אותו למד זרימה בלחץ גבוה , כגון דירוג לחץ 1000 psi, 10000 psi.
- רמת דיוק: קצב זרימת מסה ± 0.1% ~ 0.5%, מדידת צפיפות ± 0.0005 גרם/סמ"ק
- בחירת חומרים: פלדת אל-חלד 316L היא החומר העיקרי, ונדרש טיפול איטום מיוחד עבור יישומי מתאן נוזלי. ישנם גם חומרים לבחירה עבור חומר החלקים הרטובים של חיישני טמפרטורה נמוכים במיוחד בגודל 1 אינץ', כגון Hastelloy, סגסוגת ניקל גבוהה, סגסוגת טיטניום, חומר טנטלום וכו'.
- רמת הגנה: בדרך כלל IP67, גרסה חסינת פיצוץ אופציונלית (חשוב במיוחד למדידת מתאן), ל-silverinstruments.com יש נוזלים קריוגניים DN25 בעלי הסמכת ATEX.
- אות פלט: 4-20mA, דופק, MODBUS, HART, Profibuds-DP וכו'
דרישות חשמל: 24VDC או 220VAC

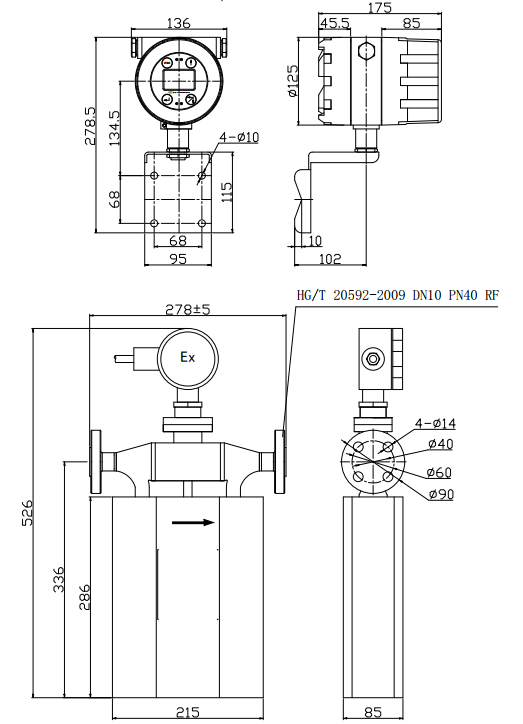

- שרטוט עבור מד זרימה בטמפרטורה נמוכה במיוחד בגודל 1 אינץ'

ראוי לציין כי מודלים המשמשים למדידת מתאן נוזלי מקדישים תשומת לב מיוחדת לבטיחות עמידה בפני פיצוץ (מד זרימת מסה מאושר ATEX) ולביצועי איטום. צינור המדידה יאמץ עיצוב בעל דופן דקה כדי לשפר את הרגישות, וכל חלק החיישן יכלול שכבת בידוד ואקום כדי למנוע חדירת חום חיצוני.

עם התפתחות האנרגיה הנקייה והטכנולוגיה המתקדמת, הביקוש למדידת זרימה בטמפרטורה נמוכה במיוחד ממשיך לגדול. מד הזרימה בטמפרטורה נמוכה במיוחד של קוריוליס בגודל 1 אינץ' הופך לתצורה סטנדרטית ביישומים תובעניים אלה הודות לדיוק ואמינותו המעולים. בין אם מדובר בהבטחת תדלוק מדויק של דלק מתאן נוזלי או הבטחת מדידה של דלקי חמצן נוזליים עבור רקטות, מומחי המדידה "לא מפחדים מקור" אלה ממלאים בשקט תפקיד מפתח.
