בקרי ומדדי זרימת המסה הדיגיטליים מסדרת SRK-DL מודדים קצבי זרימת גז נמוכים במיוחד, החל מ-2 sccm בלבד (2 מ"ל/דקה). מכשירי דיוק אלה אידיאליים ליישומים הדורשים בקרת זרימת גז מדויקת ביותר, כולל:
-כרומטוגרפיה של גז
-מערכות ניתוח גז
-מחקר מעבדה
-בקרת תהליכים תעשייתיים
בקרי זרימת מסת גז יכולים לשמש כ:
-מדדי זרימה נמוכה בחמצן
-
מדי זרימת אוויר בזרימה נמוכה -בקרי זרימת חנקן (N2).
-מודי זרימה נמוכה של ביוגז
-מדדי זרימה נמוכים במיוחד של CO2
כיצד פועלים בקרי זרימת המונים דיגיטליים

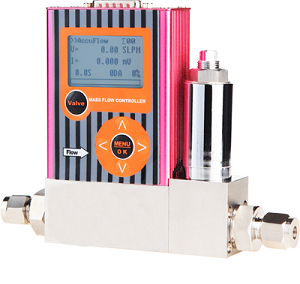

בקר זרימת המונים דיגיטלי SRK-DL מורכב מ:
- חיישן זרימה נמוכה ברמת דיוק גבוהה
- מכשיר שכבות זרימה למינרית
- שסתום בקרה
- מעגל הגברה
באמצעות טכנולוגיית דיפרנציאל תרמית, החיישן מודד את זרימת הגז בהתבסס על שינויים בהעברת חום בצינור נימי. שיטה זו מבטיחה קריאות זרימת מסה מדויקות (נמוכות עד 2 sccm) מבלי להיות מושפעת מתנודות טמפרטורה או לחץ.
המערכת פועלת בבקרת לולאה סגורה:
1. החיישן מזהה את קצב הזרימה.
2. האות מושווה לנקודת ההגדרה.
3. שסתום הבקרה מתכוונן כדי לשמור על הזרימה הרצויה.
מפרט מפתח של מדי זרימת מסה דיגיטליים ובקרים
-טווח זרימה: 2 ס"מ - 30 SLM (כולל 100 מ"ל/דקה, 200 סק"מ, 1 ל"פ, 5 ליטר לדקה, 20 ס"מ)
-יחס הנחה:
-50:1 עבור בקרי זרימת המונים דיגיטליים
-100:1 עבור מדי זרימת מסה דיגיטליים
-דיוק: ±1% FS
-לינאריות: ±0.5% FS
-יכולת חזרה: ±0.2% FS
-זמן תגובה:
-< 2 שניות (בקר זרימת המונים)
-< 0.8 שניות (
מד זרימת מסה )
-תקשורת: RS232/485, MODBUS
-אותות פלט: 0-5V, 4-20mA, 1-5V
-ספק כוח: ±15VDC, 24VDC
-טמפרטורת פעולה: 0-50 מעלות צלזיוס
-לחץ מרבי: 3 MPa / 10 MPa
-חומר: נירוסטה
-חיבורי תהליך: Φ3, Φ6, 1/8", 1/4 אינץ'
למה לבחור בבקרי הזרימה הדיגיטליים שלנו?
בקרי זרימת המונים דיגיטליים המסופקים על ידי silverinstruments.com מספקים דיוק גבוה, תגובה מהירה וביצועים אמינים עבור יישומי זרימת גז נמוכה במיוחד. בין אם אתה צריך מד זרימה נמוכה לשימוש במעבדה או בקר זרימה דיגיטלי תעשייתי, סדרת SRK-DL מספקת דיוק ועמידות.
