הרבה לקוחות קונים מדי זרימה מגנטיים מסדרת SHD מ- Silver Automation Instruments, ומשתמשים לעיתים קרובות שואלים אותנו כיצד לחבר את מד המגנטים שלנו ל- PLC?
להלן ההסבר.
פלט דיגיטלי של מד הזרימה האלקטרומנגטי של SHD כולל שני מגעים: מגע פלט דיגיטלי ומגע קרקע דיגיטלי, הסמלים הם כדלקמן
POUT ———— איש קשר פלט דיגיטלי
PCOM ———— קשר קרקע דיגיטלי
POUT הוא תפוקת אספן פתוח; משתמשים יכולים לבצע חיווט בהתאם לשרטוטים הבאים:

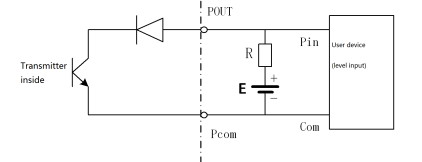

חיווט פלט ברמה דיגיטלית

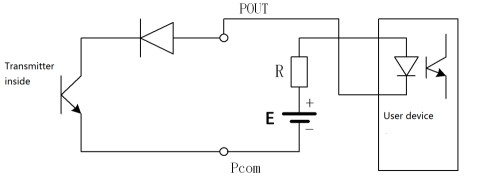

פלט דיגיטלי מחבר מצמד פוטואלקטרי
באופן כללי, מצמד אופטי זקוק לסביבות 10mA ו- E / R = 10mA, כך ש- E = 5 ~ 24V.

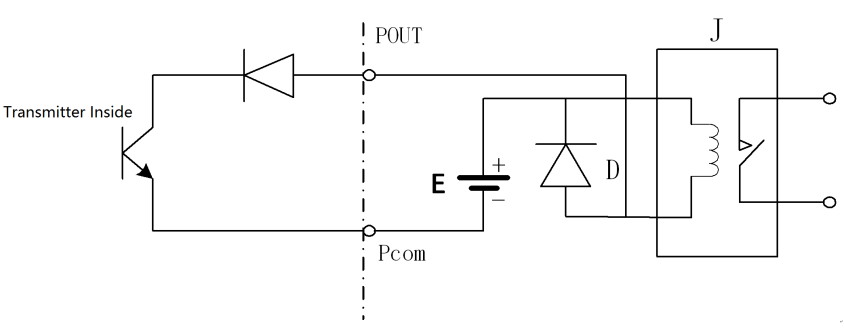

ממסר חיבור פלט דיגיטלי
בדרך כלל, ממסר ביניים זקוק ל- E = 12V או 24V, D הוא דיודת Flyback. כיום רוב ממסרי הביניים מכילים דיודה פנימית מסוג זה. אם לממסר הביניים אין דיודת flyback, המשתמשים צריכים לחבר אחת חיצונית.
