כיצד למדוד זרימת קיטור במדויק: 4 טכנולוגיות מדידה מומלצות מוסברות

קיטור או אדים הם אחד הכלים החשובים והחזקים ביותר בתעשייה המודרנית. זוהי הדרך העיקרית שבה אנרגיה עוברת בייצור חשמל, ייצור, עיבוד כימי ומערכות HVAC. ייצור קיטור דורש הרבה אנרגיה וכסף, ולכן היכולת למדוד במדויק את זרימתו אינה רק משימה טכנית; זהו גם חלק חשוב בניהול אנרגיה, שמירה על עלויות נמוכות, יעילות תהליכים ושמירה על בטיחות המפעל. עם זאת, מדידת קיטור ידועה לשמצה כקשה, ומציגה אתגרים ייחודיים שיכולים לגרום לכשל של מדי זרימה דיגיטליים סטנדרטיים (כגון מד זרימה של טורבינה או מד זרימה מגנטי).


לכן, בחירת מד זרימת הקיטור הנכון היא חשובה מאוד. אם חיישן זרימת אדים נבחר או מותקן בצורה שגויה או לא מותקן כלל, הוא עלול לתת לכם נתונים שגויים, מה שעלול לעלות לכם הרבה כסף ולהפוך את העסק שלכם לפחות יעיל.

מדריך מלא זה יהיה המקור המועדף עליכם למדידת זרימת קיטור. נדבר על הבעיות החשובות ביותר שעולות, נסקור את טכנולוגיות חיישני זרימת הקיטור הטובות ביותר, וניתן לכם דרך שימושית לבחור את מכשירי זרימת הקיטור המתאימים לצרכים שלכם.

---

מדוע כל כך חשוב למדוד את זרימת הקיטור בצורה מדויקת?

לפני שנכנסים לטכנולוגיות השונות של מדידת זרימת קיטור, חשוב לדעת עד כמה חשובה מדידת הקיטור. למטרות הבאות, נתונים מדויקים ואמינים חשובים מאוד:

יעילות אנרגטית והקצאת עלויות: שריפת דלק או שימוש ישיר בחשמל מייצרים קיטור. ניתן לעקוב אחר צריכת האנרגיה, להקצות עלויות למחלקות או תהליכים ספציפיים, ולמצוא אזורים של בזבוז, כמו דליפות או ציוד שאינו פועל כראוי, על ידי מדידה מדויקת של זרימת הקיטור.

בקרת תהליכים: במקרים רבים, כמות הקיטור המסופקת היא גורם מפתח בהבטחת איכות המוצר. חשוב מאוד שתהיה בקרת זרימה מדויקת לחימום, עיקור והפעלת טורבינות.

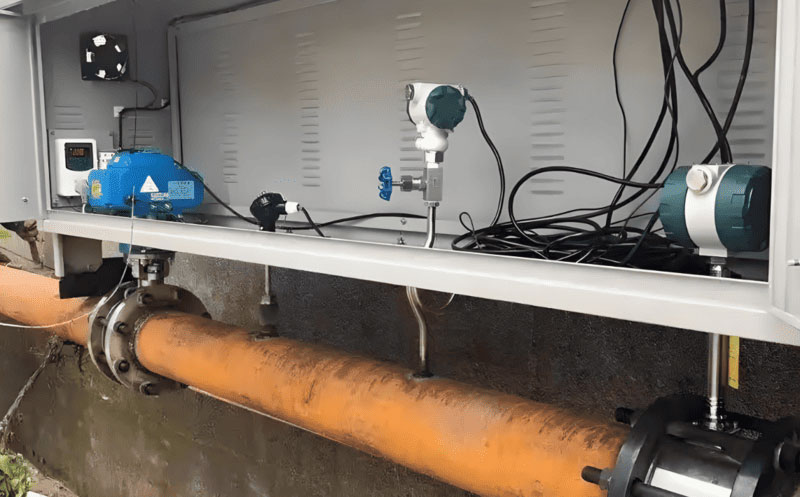

העברת משמורת וחיוב: כאשר קיטור נמכר מגוף אחד לאחר (למשל, ממפעל מרכזי לשוכר), מדידה מדויקת היא הבסיס לחיוב הוגן ושקוף.

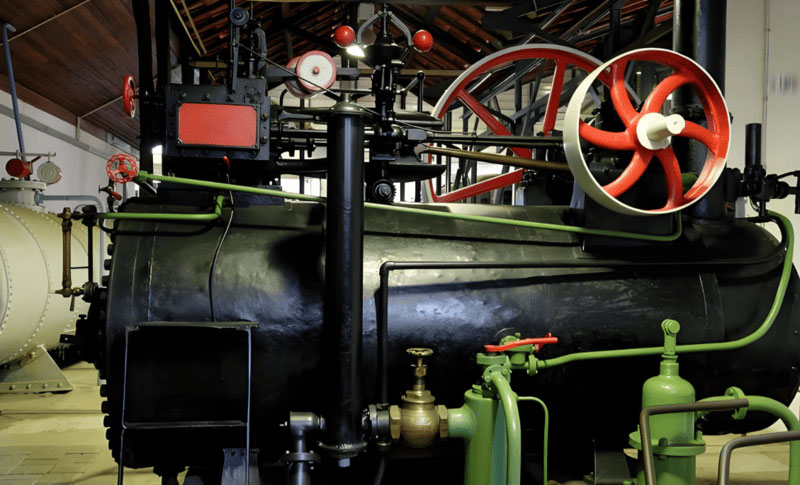

ביצועי דוד ובטיחות: ניתן למדוד את יעילותו ובריאותו של דוד על פי כמות הקיטור שהוא מייצר. שינויים בזרימה המתרחשים במהירות יכולים להעיד על בעיות בטיחות אפשריות שיש לטפל בהן באופן מיידי.

---

הבעיות המיוחדות במדידת זרימת קיטור

קיטור אינו רק נוזל כמו מים או סולר. בשל תכונותיו, הוא יוצר סביבה קשה הדורשת מכשירים חזקים ומיוחדים.

1. טמפרטורות ולחצים גבוהים: קיטור קיים בטמפרטורות ולחצים גבוהים מאוד, אשר עלולים לפגוע או להרוס חיישנים שאינם מיועדים לפעול בתנאים אלה. הטמפרטורה של קיטור רווי רגיל היא בדרך כלל מתחת ל-200 מעלות צלזיוס, בעוד שקיטור מחומם יתר יכול לעלות על 350 מעלות צלזיוס, ובתנאים מסוימים, הוא עשוי להגיע אף ל-450 מעלות צלזיוס ומעלה, במיוחד בלחצים גבוהים.

2. שינוי צפיפות: הבעיה הגדולה ביותר היא שצפיפות הקיטור משתנה באופן משמעותי עם לחץ וטמפרטורה. לדוגמה, קיטור רווי בלחץ של 3 בר הוא בעל צפיפות של כ-3.2 ק"ג/מ"ק, בעוד שבלחץ של 10 בר הצפיפות עולה לכ-8.5 ק"ג/מ"ק. משמעות הדבר היא שמטר מעוקב של קיטור בלחץ של 3 בר מכיל הרבה פחות מסה מאשר מטר מעוקב בלחץ של 10 בר, מה שיכול להוביל לשגיאות משמעותיות אם זרימת המסה אינה נמדדת כראוי.
לחץ כאן, צפיפות שונה עבור קיטור רווי וקיטור מחומם יתר על המידה בטמפרטורה ולחץ שונים .

3. איכות הקיטור (רטוב לעומת יבש): קיטור בצינור מכיל מעט מאוד גז. לעתים קרובות יש בו טיפות מים, מה שנקרא "קיטור רטוב". זרימה דו-פאזית זו עלולה לגרום לשגיאות משמעותיות בטכנולוגיות רבות של מדי זרימה.
מחשבון שיתוף חינמי של Steam >>

4. אופי שחיקה: קיטור במהירות גבוהה, במיוחד אם הוא רטוב, יכול להיות בעל השפעות שחיקה חזקות על כל רכיב בתוך הצינור, מה שמוביל לבלאי של מדי זרימת קיטור מכניים. לכן, נדרשים חומרי חיישן מפלדת אל-חלד כחלקים הרטובים של מדי זרימת קיטור כדי לעמוד בפני שחיקה.

---

העיקרון המרכזי: מדוע זרימת מסה חיונית לקיטור

מכיוון שצפיפות הקיטור אינה קבועה, מדידת הזרימה הנפחית שלו (למשל, ב-m³/h) לרוב חסרת משמעות מבלי לדעת גם את הלחץ והטמפרטורה המדויקים שלו באותה נקודה. מסיבה זו, כל מדידת הקיטור האמינה מבוססת בסופו של דבר על זרימת מסה (למשל, בק"ג/שעה, טון/שעה או ליברות/שעה), מכיוון שמסת הקיטור היא ערך קבוע ואמין ללא קשר למצבו. מד זרימת מסת קיטור בעל ביצועים גבוהים מספק את הקריאה המדויקת והישירה ביותר עבור כל יישומי הקיטור. לכן רוב מדידות זרימת האדים דורשות יחידת זרימת מסה.

---

מדריך מפורט לטכנולוגיות מדי זרימת קיטור

בעוד שישנן מספר דרכים לגשת לאתגר מדידת הקיטור בטמפרטורה גבוהה, התעשייה מסתמכת בעיקר על מספר טכנולוגיות מוכחות. סקירה מלאה של [ארבע הדרכים למדידת זרימת קיטור] תכלול שיטות שונות, אך עבור יישומים תעשייתיים מעשיים של מדידת אדים, להלן מכשירי מדידת זרימת הקיטור הנפוצים והאמינים ביותר.

---

# 1. מדי זרימה מסוג Vortex: הסטנדרט בתעשייה

יתרונות

☆ ללא חלקים נעים: זהו נקודת החוזק הגדולה ביותר שלו. ללא שום דבר שיכול ללבוש, להישבר או לסתום, מדי וורטקס אמינים ביותר ודורשים תחזוקה מינימלית.

☆ יחס זרימה רחב: הם יכולים למדוד במדויק מגוון רחב של קצבי זרימה, מד זרימת מערבולת מסדרת STLU מבית silverinstruments.com יכול להתמודד עם מהירות זרימת קיטור של 3-60 מטר/שנייה.

☆ יכולת עמידות בטמפרטורה ולחץ גבוהים: מבנה הנירוסטה החזק והמרותך שלהם הופך אותם למתאימים מטבעם לסביבות קיטור קשות.

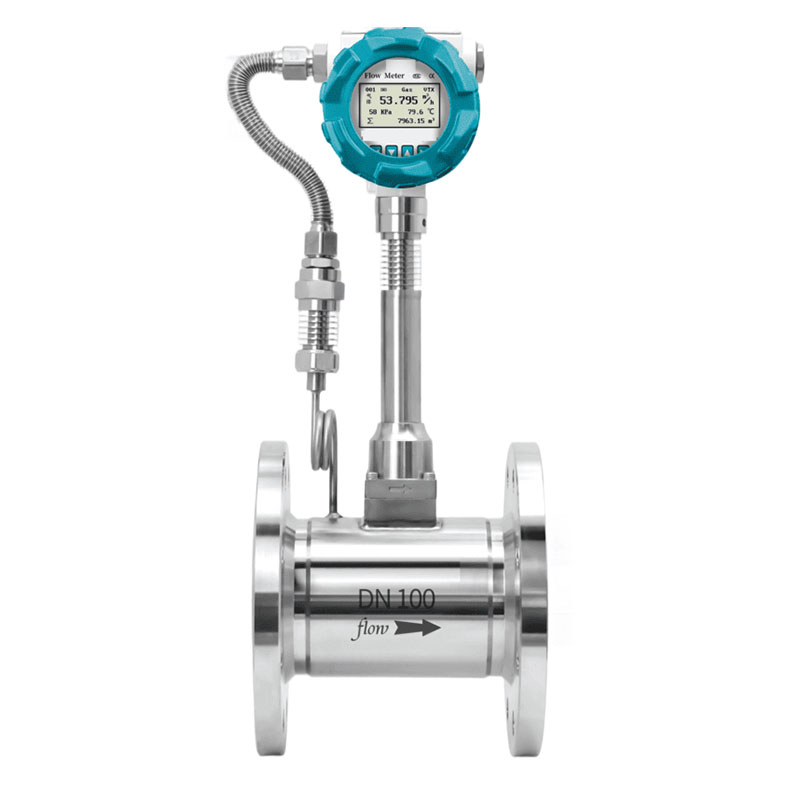

☆ פיצוי משולב של טמפרטורה ולחץ: דגמים רבים יכולים לכלול חיישני טמפרטורה ולחץ מובנים, המאפשרים פיצוי בזמן אמת על שינויים בצפיפות הקיטור.

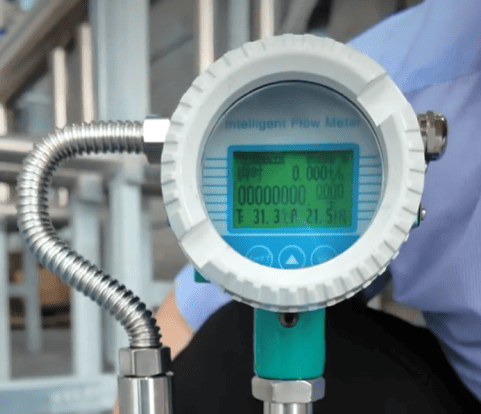

☆ תצוגת זרימה מקיפה: הם יכולים להציג ישירות את טמפרטורת הקיטור, הלחץ, הזרימה הנפחית וזרימת המסה, ומספקים מידע מלא על התהליך באתר.

☆ התקנה קלה: העיצוב מפשט את ההתקנה, מבטל את הצורך במכשירי עזר מרובים ומפחית את מורכבות ההתקנה. מד זרימת מערבולת להכנסה זמין גם עבור צינורות קיטור גדולים מעל 6 אינץ'. ההתקנה של מד זרימת מערבולת להכנסה גם היא פשוטה מאוד.

חסרונות

דורש צינורות ישרים: הם רגישים להפרעות בפרופיל הזרימה ודורשים אורך משמעותי של צינור ישר וללא חסימה במעלה ובמורד הזרם לקבלת קריאות מדויקות.
קצב זרימה מינימלי: הם לא יכולים למדוד קצב זרימה נמוך מאוד, מכיוון שנדרשת מהירות מינימלית כדי ליצור מערבולות יציבות.

למדי זרימה מסוג וורטקס יתרונות וחסרונות רבים; לפרטים נוספים, אנא עיינו במאמר זה: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

מדריך עזר למד זרימת וורטקס למד זרימת קיטור רווי וחום יתר על המידה

אנו מספקים טבלת ייחוס של מדי זרימת מערבולת מסדרת STLU המציגה טווחי זרימת קיטור עבור גדלי צינורות שונים תחת לחצים וטמפרטורות שונים. הטבלה כוללת טווחי זרימת קיטור רווי וקיטור מחומם יתר על המידה. למרות שטווחי הזרימה המדויקים עשויים להשתנות מעט בין יצרני מדי זרימת קיטור, ייחוס זה מספיק כדי לתת לציבור הרחב מושג טוב על טווחי זרימת קיטור אופייניים. מד זרימת מערבולת טווח זרימת קיטור רווי וחום יתר על המידה

יישומים אידיאליים

להבנה מעמיקה יותר, עיינו במדריך המפורט שלנו בנושא [מד זרימת קיטור Vortex] . הם הפתרון המועדף עבור רוב יישומי הקיטור והקיטור הרווי במפעלים.

סרטון קשור: כיצד להגדיר מד זרימת וורטקס למדידת קיטור.

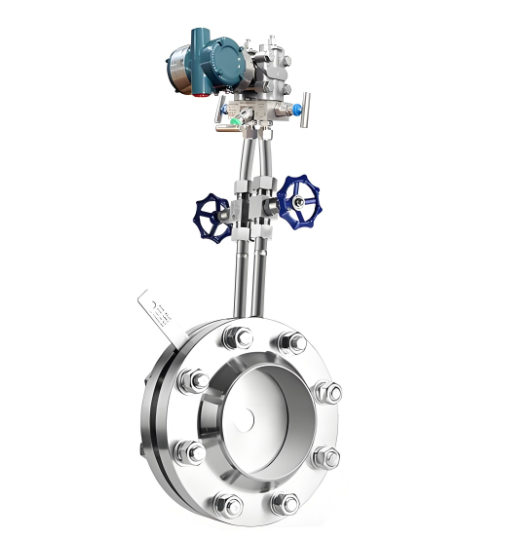

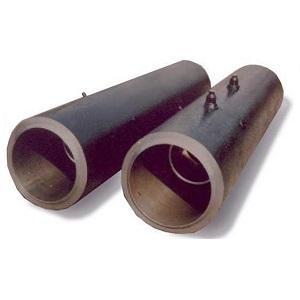

# 2. מדי זרימה ללחץ דיפרנציאלי (DP): סוס העבודה המסורתי

יתרונות

יכולת עמידות בטמפרטורה גבוהה במיוחד: מכיוון שהאלמנט העיקרי הוא חתיכת מתכת פשוטה, ניתן לייצר אותו מסגסוגות אקזוטיות כדי לעמוד כמעט בכל טמפרטורה, לדוגמה, טמפרטורת אדים מחוממים יתר על המידה עשויה להיות גבוהה מאוד וגם הלחץ גבוה מאוד, ולפעמים מד זרימת מערבולת אינו יכול להתמודד עם זה, חלק מהמשתמשים ישתמשו במד זרימת צינור ונטורי למדידת קיטור.

עלות נמוכה עבור צינורות גדולים: עבור קווי קיטור גדולים מאוד, גישת ה-DP יכולה להיות חסכונית יותר מטכנולוגיות אחרות.

חסרונות

אובדן לחץ: צלחות פתח בפרט גורמות לאובדן לחץ משמעותי וקבוע, מה שמתבטא בבזבוז אנרגיה.

בלאי: הקצה החד של צלחת פתח יכול להישחק עם הזמן בקיטור במהירות גבוהה, מה שמוביל לאובדן דיוק.

טווח מדידה מוגבל: יש להם טווח מדידה צר בהרבה בהשוואה למדי וורטקס.

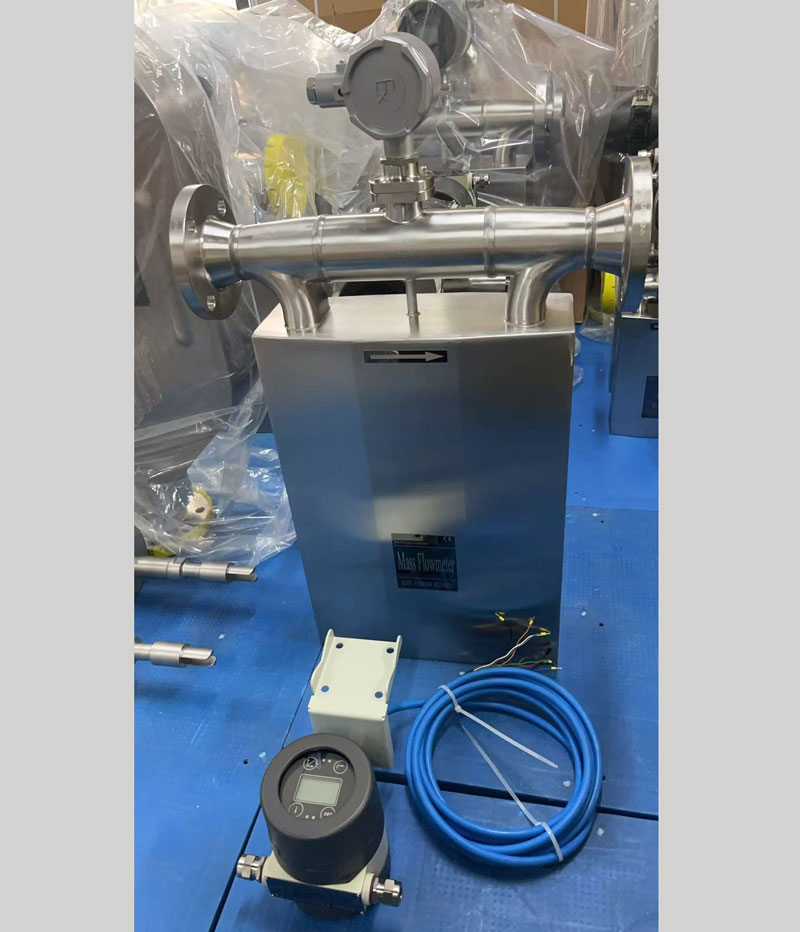

# 3. מדי זרימת מסה קוריוליס: הדיוק האולטימטיבי

יתרונות

מדידת מסה ישירה: מודדת מסה ישירות, ומבטלת את הצורך בפיצוי טמפרטורה ולחץ נפרדים.

דיוק גבוה ביותר: זוהי הטכנולוגיה המדויקת ביותר הקיימת למדידת קיטור.

חסרונות

עלות גבוהה מאוד: מדי קוריוליס יקרים משמעותית ממדדי וורטקס או DP.

מחירו של מד זרימת מסה נע בין 3,000 ל-10,000 דולר, תלוי בגודל הצינור, בטמפרטורה ובדירוג הלחץ.

גודל מוגבל: הם בדרך כלל מוגבלים לגדלי קו קטנים יותר עבור יישומי קיטור עקב עלות ואילוצים טכניים. נכון לעכשיו, הגודל המרבי עבור מד זרימת קיטור קוריוליס הוא 12 אינץ'.

למדי זרימה קוריוליס יש גם יתרונות וחסרונות שונים. לסקירה מפורטת, ניתן לעיין במאמר זה: יתרונות וחסרונות של מד זרימה מסה קוריוליס

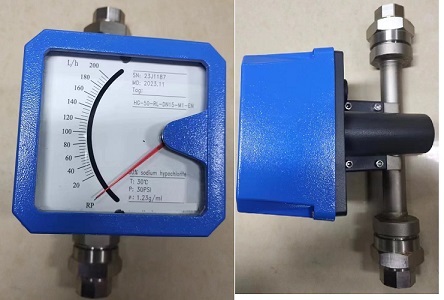

# 4. רוטמטרים בצינורות מתכת: הבחירה הפשוטה והעמידה

עקרון עבודה:

רוטמטר בצינור מתכת מורכב מצינור מחודד עם מצוף בפנים. כאשר קיטור זורם מעלה דרך הצינור, הוא מרים את המצוף. המצוף מגיע לנקודת שיווי משקל שבה הכוח כלפי מעלה של זרימת הקיטור שווה למשקל המצוף. לאחר מכן, המיקום האנכי של המצוף נקרא כנגד סקאלה, ומספק אינדיקציה ישירה לקצב הזרימה. בניגוד לרוטמטרים בצינור זכוכית, המוגבלים ללחצים נמוכים ונוזלים עדינים, רוטמטרים בצינור מתכת עשויים מפלדת אל-חלד וסגסוגות אחרות, מה שהופך אותם למתאימים לתנאים תובעניים כמו שירות קיטור.

יתרונות:

מבנה חזק: רוטמטרים מצינורות מתכת נועדו להתמודד עם לחץ וטמפרטורה גבוהים, מה שהופך אותם למתאימים ליישומי קיטור רווי ואפילו ליישומים מסוימים של קיטור מחומם יתר על המידה.

פשטות מכנית: הם אינם דורשים חשמל חיצוני, אלקטרוניקה או התקנה מסובכת. זה הופך אותם לאידיאליים לסביבות מרוחקות או מסוכנות שבהן משאבי התחזוקה מוגבלים.
חיווי מקומי ושידור מרחוק: בעוד שרוטמטרים רבים מספקים חיווי ישיר באתר, ניתן לצייד דגמים מודרניים גם בצימוד מגנטי ומשדרים אלקטרוניים כדי לספק אותות של 4-20 מיליאמפר לשילוב במערכות בקרה.

עמיד בפני שחיקה: המבנה העשוי כולו ממתכת והיעדר חיישנים עדינים מאפשרים להם לעמוד בסביבות קיטור סחיפות טוב יותר מאשר מדי חשמל מכניים מסורתיים.

חסכוני: בהשוואה למדי קוריוליס או וורטקס, רוטמטרים זולים משמעותית ולעתים קרובות מהווים את הבחירה הכלכלית לניטור קיטור ברמת השירות.

חסרונות:

דיוק נמוך יותר: רוטמטרים בצינורות מתכת משיגים בדרך כלל דיוק בטווח של ±1.5% עד ±2.5% מהקנה מידה מלא, שהוא נמוך יותר ממדדי וורטקס או קוריוליס. הם מתאימים ביותר לניטור ומגמות ולא להעברת משמורת או יישומים מדויקים.
יחס זרימה מוגבל: טווח המדידה צר יותר מזה של מדי וורטקס, כלומר ייתכן שהם לא ילכוד ביעילות שינויי זרימה נמוכים מאוד או גבוהים מאוד.
קריאה ידנית ללא אלקטרוניקה: רוטמטרים בסיסיים דורשים בדיקה ויזואלית. למרות שמשדרים אלקטרוניים פותרים זאת, הם מוסיפים עלות נוספת.

יישומים אידיאליים

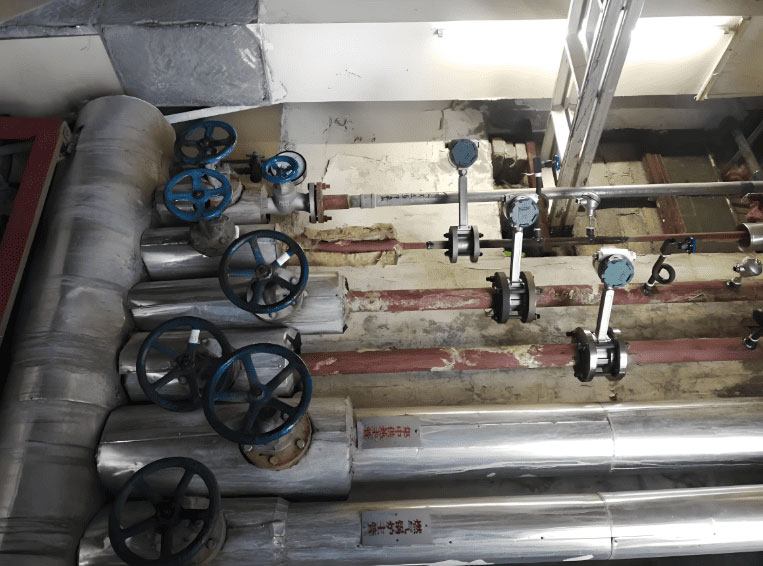

רוטמטרים בצינורות מתכת נמצאים בשימוש נרחב בקווי קיטור, יישומי הזנת דוודים וניטור תהליכים בהם קריאות משוערות מספיקות. לדוגמה, מפעל עשוי להתקין רוטמטרים כדי לעקוב אחר צריכת הקיטור במחלקות שונות, ובכך להבטיח הקצאה גסה של עלויות אנרגיה מבלי להשקיע בטכנולוגיות מדויקות ויקרות יותר.
עבור יישומים תובעניים יותר, רוטמטר בצינור מתכת עם משדר יכול לספק פלט אלקטרוני אמין תוך שמירה על הפשטות המחוספסת של העיצוב. זה הופך אותו לאמצע מעשי בין מדי זרימה מכניים מסורתיים למערכות מדידה אלקטרוניות מתקדמות.

סיכום טכנולוגיות מדי זרימת קיטור

---

כיצד לבחור את מד זרימת הקיטור הנכון

קבלת הבחירה הנכונה כרוכה בבחינה מדוקדקת של התהליך. דיון בסוגים העיקריים של מדי זרימת קיטור הוא הצעד הראשון.

# קיטור רווי לעומת קיטור מחומם יתר על המידה

חשוב מאוד לדעת את מצב הקיטור שלכם. קיטור רווי נמצא בנקודת הרתיחה שלו עבור לחץ נתון, בעוד שקיטור מחומם-על עבר חימום. טמפרטורת הקיטור הרווי היא בדרך כלל סביב 200-250 מעלות צלזיוס, בעוד שקיטור מחומם-על יכול להגיע לטמפרטורות גבוהות בהרבה, בדרך כלל 350-450 מעלות צלזיוס או יותר, לעתים קרובות תחת לחץ גבוה מאוד. מדידת זרימת הקיטור המחומם-על מאתגרת משמעותית ממדידת קיטור רווי בשל הטמפרטורה הגבוהה שלו, צפיפותו הנמוכה ותכונותיו המשתנות מעבר לנקודת הרתיחה שלו. קיטור מחומם-על הוא יבש (100% גז), מה שמקל על המדידה שלו. קיטור רווי הוא לרוב "רטוב" ודורש מיקום זהיר של המד ולעיתים ציוד מיוחד לטיפול בעיבוי פוטנציאלי.

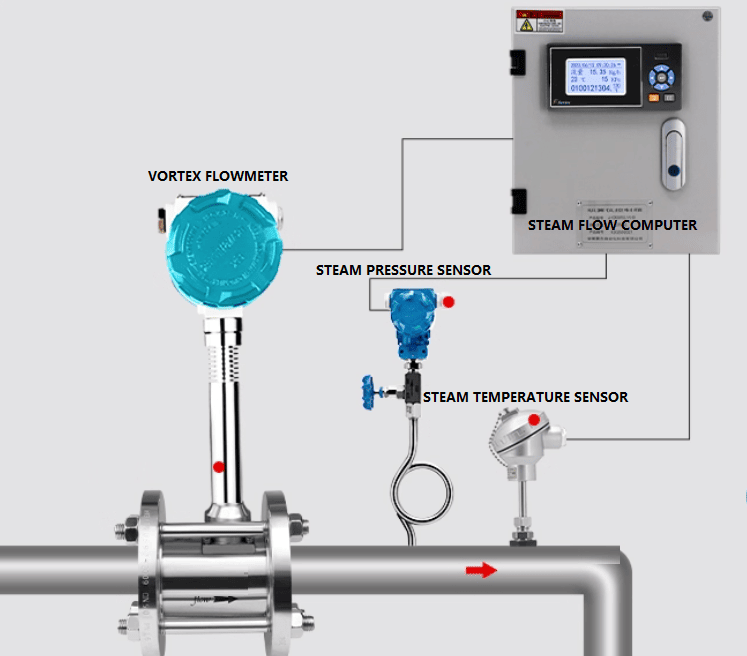

# התפקיד הקריטי של פיצוי טמפרטורה ולחץ

כפי שצוין, צפיפות הקיטור משתנה עם הטמפרטורה והלחץ. מדי נפח כמו Vortex ו-DP מודדים למעשה מהירות, לא מסה. כדי להמיר את הקריאה הנפחית שלהם לקריאת זרימת מסה מדויקת, יש לשלב אותם עם חיישני טמפרטורה ולחץ. זה מושג באמצעות מחשב זרימה, אשר קולט את אות המהירות ממד הזרימה ואת הנתונים בזמן אמת ממשדר לחץ קיטור ייעודי וחיישן טמפרטורה (RTD). לאחר מכן, מחשב הזרימה מבצע חישוב בזמן אמת כדי להפיק את קצב זרימת המסה המפוצה.

סרטון קשור: כיצד להגדיר את מחשב זרימת הקיטור מסדרת AJ


# מידות והתקנה

מידות נכונות חיוניות לדיוק. יש להתאים את מידת חיישן הקיטור לקצבי הזרימה הצפויים בתנאי ההפעלה הנתונים. לדוגמה, [ מד זרימת קיטור בגודל 4 אינץ' ] עבור קו ראשי של המפעל ייבחר בהתבסס על התפוקה המקסימלית של הדוד ולחץ הקו. ההתקנה חשובה באותה מידה, במיוחד הדרישה לצינורות ישרים עבור מדי Vortex ו-DP כדי להבטיח פרופיל זרימה יציב.

סיכום: שיתוף פעולה עם מומחים

בחירת מד זרימת הקיטור הנכון היא משימה מורכבת אך קריטית המשפיעה ישירות על יעילות המפעל ועל הרווח הנקי שלו. בעוד שמד וורטקס חזק ואמין הוא הבחירה האידיאלית עבור רוב היישומים, מדי DP וקוריוליס מציעים פתרונות לדרישות מיוחדות יותר. המפתח להצלחה הוא ניתוח מעמיק של היישום שלכם והבנה כיצד להמיר מדידות נפחיות לנתוני זרימת מסה מדויקים שאתם באמת צריכים.

ב-Silver Automation Instruments, אנו מתמחים במתן פתרונות מלאים למדידת זרימת קיטור. המומחים שלנו יכולים לעזור לכם לבחור, לגודל ולקבוע את תצורת הטכנולוגיה המתאימה לתהליך שלכם, ולהבטיח שתקבלו נתונים אמינים ומדויקים לשנים הבאות.

שאלות נפוצות (FAQ) לגבי מדי זרימת קיטור

1. מהו מד הזרימה הטוב והנפוץ ביותר לקיטור?
עבור הרוב המכריע של היישומים התעשייתיים, מד הזרימה Vortex הוא הסטנדרט בתעשייה והבחירה הטובה ביותר למדידת קיטור. העיצוב החזק שלו, ללא חלקים נעים, הופך אותו לאמין ביותר ודורש תחזוקה מועטה, והוא מציע איזון מצוין בין ביצועים ועלות. עם זאת, מד הזרימה הקלאסי ללחץ דיפרנציאלי (DP) נותר פתרון נפוץ מאוד, במיוחד עבור יישומי קיטור מאתגרים בלחץ גבוה ובטמפרטורה גבוהה שיכולים להיות קשים לטיפול.

2. מדוע איני יכול להשתמש במד זרימת מים סטנדרטי עבור קיטור?
קיטור קיים בטמפרטורות ולחצים גבוהים מאוד אשר עלולים להרוס מדי זרימה סטנדרטיים כמו מדי מגנטיים או מדי טורבינה. יתר על כן, צפיפות הקיטור משתנה באופן דרמטי עם הלחץ והטמפרטורה, דבר המחייב את יכולות הפיצוי הייעודיות הנמצאות במדי זרימת קיטור ייעודיים.

3. האם עליי למדוד זרימת מסה או זרימת נפח עבור קיטור?
עליך תמיד למדוד את זרימת המסה (למשל, בק"ג/שעה או בליברה/שעה). מכיוון שצפיפות הקיטור אינה קבועה, קריאת נפח פשוטה (כמו מ"ק/שעה) לרוב חסרת משמעות. קריאת זרימת מסה היא הדרך היחידה לעקוב במדויק אחר צריכת אנרגיה ועלויות.

4. מהו פיצוי טמפרטורה ולחץ?
מכיוון שמדי נפח כמו Vortex ו-DP מודדים למעשה מהירות, יש לשלב אותם עם חיישני טמפרטורה ולחץ נפרדים כדי להיות מדויקים בזרימת מסת הקיטור. מחשב זרימה משתמש בנתונים מכל שלושת החיישנים כדי לחשב באופן רציף את צפיפות הקיטור ולהמיר את קריאת המהירות לקצב זרימת מסה מדויק.

5. מה ההבדל בין קיטור רווי לאדים מחוממים-על?
קיטור רווי נמצא בנקודת הרתיחה שלו עבור לחץ נתון ולעתים קרובות מכיל טיפות מים ("קיטור רטוב"). קיטור מחומם יתר על המידה חומם מעבר לנקודת הרתיחה שלו והוא גז יבש לחלוטין. קיטור מחומם יתר קל יותר למדידה, אך ניתן לטפל בשני הסוגים באמצעות מד הזרימה המתאים.

6. האם מדי זרימת קיטור דורשים צינורות ישרים להתקנה?
כן, רובם כן. מדי זרימה מסוג וורטקס ולחץ דיפרנציאלי (DP) רגישים להפרעות זרימה ודורשים אורך משמעותי של צינור ישר וללא חסימה (בדרך כלל 10 קטרים במעלה הזרם ו-5 בקטרים במורד הזרם) כדי להבטיח דיוק. מד קוריוליס הוא הסוג היחיד שאינו דורש צינורות ישרים.

7. מתי עליי להשתמש במד זרימת קוריוליס לקיטור?
מד זרימה קוריוליס משמש ליישומים הדורשים את רמת הדיוק הגבוהה ביותר (למשל, טוב יותר מ-±1%). זוהי הבחירה הטובה ביותר לבקרת תהליכים קריטיים או להעברת משמורת בעלת ערך גבוה, אך היא מגיעה בעלות גבוהה משמעותית.

8. האם ניתן להשתמש ברוטמטר בצינור מתכת לקיטור?
כן. רוטמטר בצינור מתכת הוא מד מכני פשוט, עמיד וחסכוני שניתן להשתמש בו לחיווי זרימה מקומי בקווי קיטור לשימוש כללי, כאשר דיוק גבוה אינו הדרישה העיקרית. החברה שלנו מספקת גם רוטמטרים בצינור מתכת המצוידים ביציאות אות ופונקציות סיכום, המציעות אפשרות פשוטה ועמידה לניטור קיטור בתשתיות.

9. מה קורה אם האדים שלי "רטובים"?
"קיטור רטוב" מכיל טיפות מים שעלולות לגרום לאי דיוקים במדידה ולשחוק את רכיבי המד. כדי לקבל את התוצאות הטובות ביותר, יש להתקין את מד הזרימה בצינור אנכי כאשר הקיטור זורם כלפי מעלה, ויש להתקין מלכודות עיבוי לפני המד כדי להוציא כמה שיותר נוזלים.

10. כיצד אוכל לבחור את הגודל הנכון עבור מד זרימת הקיטור שלי?
יש להתאים את גודל המונה בהתאם לקצבי הזרימה הצפויים בלחץ ההפעלה והטמפרטורה הספציפיים של היישום שלכם. מונה בגודל שגוי (גדול מדי או קטן מדי) לא יהיה מדויק. תמיד עדיף לספק את נתוני התהליך שלכם למומחה מכשור (כמו silverinstruments.com) כדי להבטיח גודל נכון.
