מד זרימה של מתיל כלוריד

Related Products

מד זרימת מסה נוזלית - מד זרימה של קוריוליס

מד הזרימה של קוריוליס נחשב באופן נרחב כמד זרימת המוני הנוזל המדויק והטכנולוגי ביותר בשוק היום. החל על מגוון רחב של מקומות תעשייתיים ועירוניים, theCorio ...
מד זרימת טורבינות מוטבע

מד זרימת טורבינות מוטבע הוא מכשיר מדידת זרימת דיוק שניתן להשתמש בו למדידת הזרימה והנפח הכולל של המדיה. מד זרימת טורבינות מוטבע בעל מבנה קומפקטי וקל משקל, א ...

מהו מתיל כלוריד?

מתיל כלוריד (CH₃Cl), הידוע גם בשם כלורומתאן, הוא נוזל חסר צבע המשמש באופן נרחב כמקרר וממס.

למה למדוד מדידת זרימה של מתיל כלוריד נוזלי?

1. תאימות בטיחות: מתיל כלוריד הוא מסוכן. בקרת זרימה מדויקת מונעת דליפות וחשיפה.
2. יעילות התהליך: מינון נכון מבטיח איכות מוצר עקבית בתגובות כימיות.
3. חיסכון בעלויות: מזעור פסולת מפחית את הוצאות התפעול.

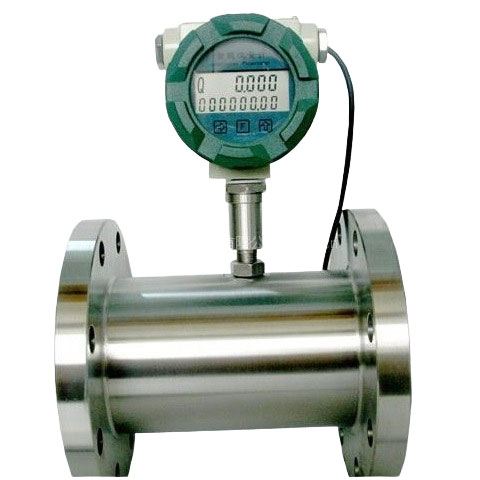

מדוע להשתמש במד זרימה בטורבינה נוזלית עבור מתיל כלוריד?

מדי זרימה של טורבינות נוזל אידיאליים למדידת מתיל כלוריד במצבו הנוזלי.

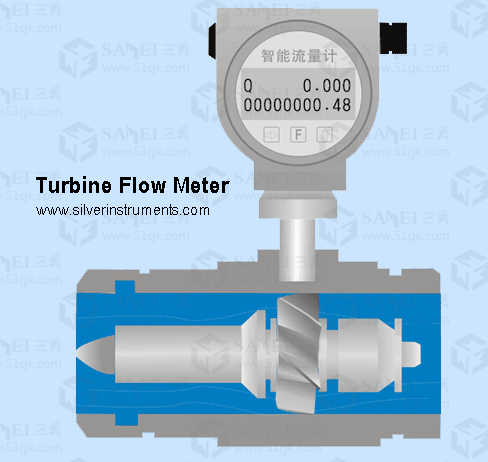

- רוטור (טורבינה) מסתובב כאשר מתיל כלוריד נוזלי זורם דרך המונה.
- מהירות הסיבוב פרופורציונלית לקצב הזרימה.
- חיישנים מזהים את תנועת הטורבינה וממירים אותה לאות זרימה.
מדי זרימת טורבינות נוזליות יכולים למדוד ביעילות מתיל כלוריד טהור, לא קורוזיבי, בעל צמיגות נמוכה, הודות לתכונות הנוזל שלו.

יתרונות עיקריים של מד זרימת טורבינת נוזלים

דיוק גבוה: מודד קצב זרימה בדיוק של ±0.5% עד ±1%.
טווח זרימה רחב: מתאים לקצבי זרימה נמוכים וגבוהים כאחד (למשל, 0.1 ליטר לדקה עד 10,000 ליטר לדקה).
עמידות: חיישן זרימה מפלדת אל-חלד עמיד בפני קורוזיה ממתיל כלוריד.
זול: מד זרימה CH₃Cl במחיר נמוך בעת שימוש בטכנולוגיית TUF.

-מפרטים טכניים עבור מדי זרימה של טורבינת מתיל כלוריד:

חומר: חלקים רטובים של חיישן זרימת נוזל: מד זרימה מפלדת אל-חלד
טווח טמפרטורות: -50°C עד 150°C (-58°F עד 302°F)
דירוג לחץ: עד 1000 psi (69 בר) אות פלט: 4-20 מיליאמפר, דופק, או Modbus, RTU, RS485 התקנה: אופקית או אנכית
יחס הפחתה: 1:10 ~ 1:20
חיבור תהליך: אוגן, פרוסה, הברגה, תלת-מהדק

טווח זרימה עבור חיישני זרימה של טורבינת מתיל כלוריד:

Size (mm)	Standard Flow (m3/h)	Extended Flow (m3/h)
DN4 (1/8 inch)	0.04-0.25	0.04-0.24
DN6 (1/4 inch)	0.1-0.6	0.06-0.6
DN10 (3/8 inch)	0.2-1.2	0.15-1.5
DN15(1/2inch)	0.6-6	0.4-8
DN20 (3/4 inch)	0.8-8	0.45-9
DN25 (1 inch)	45667	0.5-10
DN32 (1-1/4inch)	1.5-15	0.8-15
DN40(1-1/2 inch)	45708	45677
DN50 (2 inch)	4-40	2-40
DN65 (2-1/2 inch)	7-70	4-70
DN80 (3 inch)	10-100	5-100
DN100 (4 inch)	20-200	10-200
DN125 (5 inch)	25-250	13-250
DN150 (6 inch)	30-300	15-300
DN200 (8 inch)	80-800	40-800

יתרונות מדי זרימה בטורבינה למתיל כלוריד

1. חסכוני: עלות ראשונית נמוכה יותר בהשוואה למדי זרימה מסוג קוריוליס .
2. התקנה קלה: עיצוב קומפקטי מתאים לצינורות קיימים.
3. נתונים בזמן אמת: מד זרימה בעל תצוגה דיגיטלית מספק קריאות מיידיות של קצב זרימה ונפח כולל.

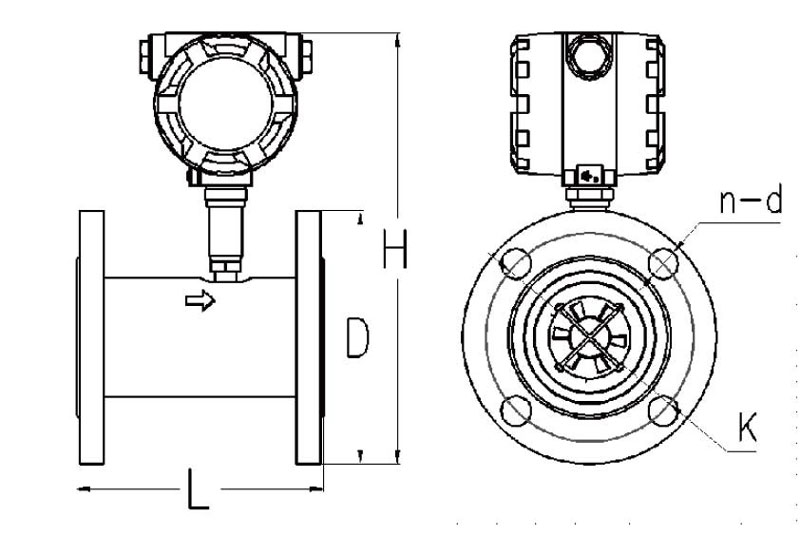

מידות של מד זרימה מסוג טורבינה מתיל כלוריד

Diameter (mm)	L (mm)	D (mm)	K (mm)	H(mm)				d (mm)	n	Press. Rate
Diameter (mm)	L (mm)	D (mm)	K (mm)	Pulse	Pulse with Ex	4-20mA with Ex	Digital Display	d (mm)	n	Press. Rate
15	75	95	65	175	180	180	245	14	4	2.5 Mpa
20	80	105	75	185	190	190	255	14	4
25	100	115	85	200	195	195	260	14	4
32	140	140	100	210	215	215	275	18	4
40	140	150	110	195	220	220	285	18	4
50	150	165	125	230	235	235	295	18	4
65	170	185	145	255	260	260	325	18	4	1.6 Mpa
80	200	200	160	260	265	265	330	18	8
100	220	220	180	285	285	285	350	18	8
125	250	250	210	310	315	315	380	18	8
150	300	285	240	345	345	345	410	22	8
200	360	340	295	395	400	400	465	22	12

כיצד להתקין נכון את מד הזרימה של מתיל כלוריד?

מיקומי הרכבה
יש להתקין מדי זרימה של טורבינות במקום בהתאם לדרישות הבאות:
תחזוקה קלה/ללא רעידות/ללא ממשק אלקטרומגנטי/הרחק ממקור חום/כיוון זרימה
(כל מדי הזרימה של טורבינת SILVER מתוכננים למדוד זרימה בכיוון אחד בלבד. החץ על הגוף מציין את הכיוון.)

אורכי ריצות ישרות נדרשים

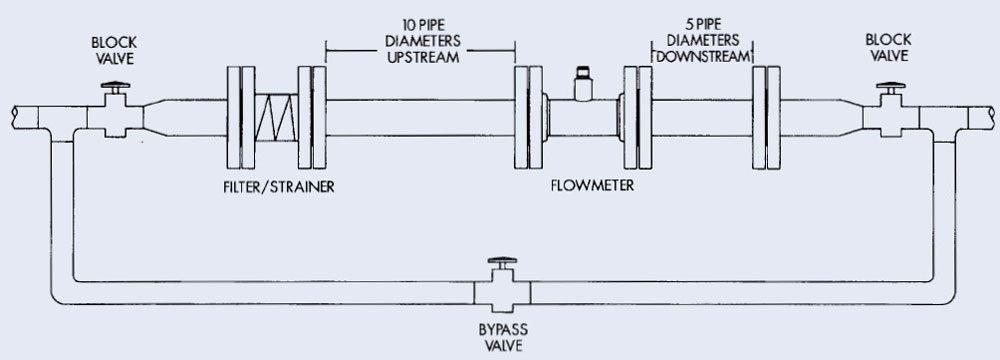

התקנים המשנים את הזרימה כגון מרפקים, שסתומים ומפחיתים יכולים להשפיע על הדיוק. ראה תרשים 1 להתקנה אופיינית של מערכת מדי זרימה.
Typical Flow Meter System Installation

ההנחיות המומלצות ניתנות לשיפור הדיוק ולמקסם את הביצועים. המרחקים המפורטים כאן הם דרישות מינימום; הכפילו אותם עבור אורכי צינור ישרים רצויים.
במעלה הזרם: יש לאפשר אורך צינור ישר מינימלי של לפחות פי 10 מקוטר הצינור הפנימי. לדוגמה, עם צינור בקוטר 50 מ"מ, 500 מ"מ של צינור ישר צריכים להיות ישירות במעלה הזרם. אורך הצינור הישר הרצוי במעלה הזרם הוא 1000 מ"מ.

במורד הזרם: יש לאפשר אורך צינור ישר מינימלי של לפחות פי 5 מקוטר הצינור הפנימי. לדוגמה, עם צינור בקוטר 50 מ"מ, צריכים להיות 250 מ"מ של צינור ישר במעלה הזרם. אורך הצינור הישר הרצוי במעלה הזרם הוא 500 מ"מ.

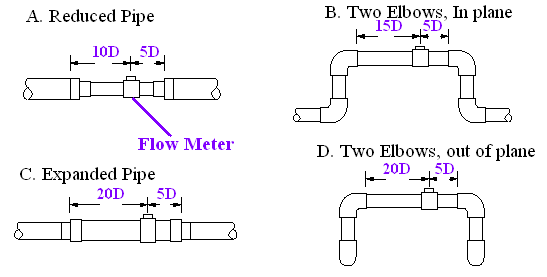

ראה תרשים 2 עבור דרישת אורך הצינור הישר כאשר ישנו התקן לשינוי.
Number of Pipe Diameter

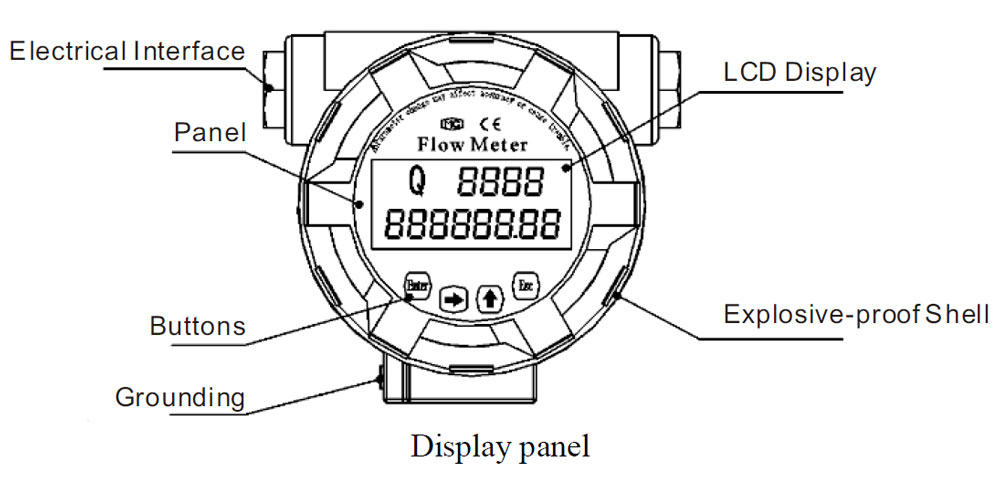

איך נראית התצוגה הדיגיטלית של מד הזרימה של הטורבינה שלנו

silver instruments turbine flow meter digital display

מַסְקָנָה

למדידת זרימת מתיל כלוריד בצורה בטוחה ויעילה, מדי זרימת טורבינות נוזלים מציעים פתרון אמין וחסכוני. הדיוק הגבוה שלהם, העמידות וקלות השימוש שלהם הופכים אותם לבחירה חסכונית עבור תעשיות המטפלות בכימיקל קריטי זה.
זקוקים למד זרימה של מתיל כלוריד? צרו קשר עוד היום (SALES@SILVERINSTRUMENTS.COM) לקבלת ייעוץ מקצועי!
