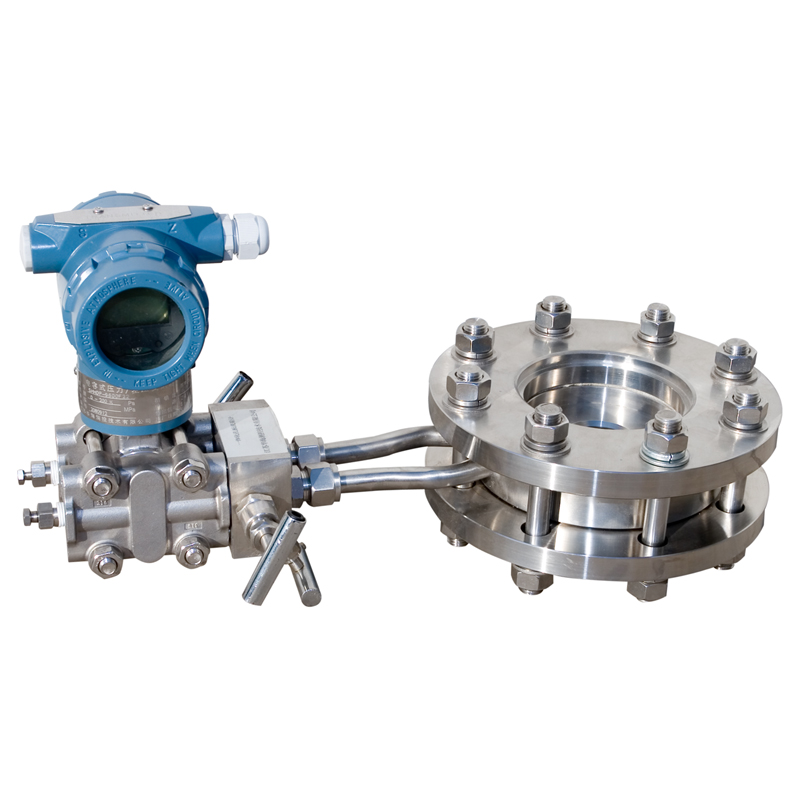

מד הזרימה מסוג צלחת הפתח הוא מכשיר לחץ דיפרנציאלי למדידת זרימה. ניתן להשתמש בו עם משדרי לחץ דיפרנציאלי למדידת נוזלים או גז שונים בצינור.
מד זרימת צלחת פתח כולל צלחת פתח תאים טבעתית, זרבובית וכן הלאה. התקן מצערת מד זרימת פתח משמש עם משדר לחץ דיפרנציאלי למדידת זרימת הנוזל, הקיטור והגז. מד זרימת לחץ דיפרנציאלי של צלחת פתח נעשה שימוש נרחב בנפט, כימיה, מטלורגיה, חשמל, תעשייה קלה ומחלקות אחרות.

כיצד עובד מד זרימת צלחת Orifice?

הנוזל המלא בצינור, כאשר הם זורמים דרך מכשיר המצערת בצינור, קרן הזרימה תיצור כיווץ מקומי במצערת מכשיר המצערת, ובכך תגדיל את מהירות הזרימה ולחץ סטטי נמוך, כך שהיא נוצרת לפני אחרי המצערת. ירידת הלחץ, כלומר לחץ ההפרש, ככל שקצב הזרימה גדול יותר, כך הפרש הלחץ שנוצר לפני ואחרי המצערת גדול יותר, כך שמד זרימת הפתח יכול למדוד את קצב הזרימה של הנוזל על ידי מדידת הפרש הלחץ. שיטת מדידת זרימה זו מבוססת על חוקי שימור האנרגיה והמשכיות הזרימה.
כמה ייצור מד זרימת צלחת פתח לפתח רב פרמטרים מד זרימת צלחת פתח, זה יכול לזהות טמפרטורה, לחץ ו DP עם חיישן מד זרימה אחד כדי לחשב את זרימת הגז במצב רגיל או לחשב את זרימת מסת הקיטור.

תכונות של צלחת פתח מד זרימת DP

• מבנה קל וביצועים יציבים
• חיי שירות ארוכים
• מחיר זרימת צלחת פתח בעלות נמוכה
• למדדי הזרימה של פתח יש מגוון רחב של יישומים
• יש גדלים שונים: 2 ", 4" מד זרימת צלחת פתח, 6 ", 8", 10 אינץ 'וכו'
• יציבות גבוהה
• הפחת טווח: 3: 1 ~ 4: 1
• מתאים למדידת מדיה כגון קיטור, גז תנור פחם ומי קירור, גז תנור, אוויר דחוס או נוזלים מלוכלכים
• יכול לשמש מד זרימה בטמפרטורה גבוהה או מד זרימת לחץ גבוה
