מד לחץ מתחם

מד לחץ מתחם

Related Products

  • מד לחץ נירוסטה

    מד לחץ נירוסטה

    סקירת מד לחץ נירוסטה מדדי לחץ נירוסטה מיושמים באופן נרחב בתחומי נפט, כימיקלים, סיבים כימיים, מטלורגיה, תחנות כוח וכו 'תעשיית הנירוסטה ...

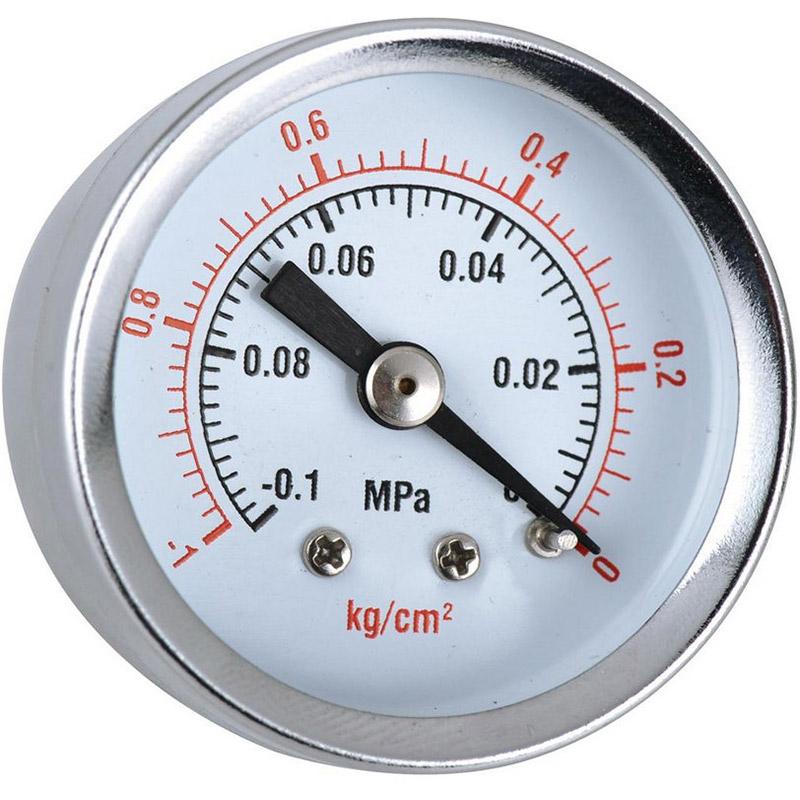

סקירה כללית של מד לחץ מורכב

מד תרכובת הוא מכשיר שיכול להציג לחצים חיוביים ושליליים (ואקום) (ואקום ומד לחץ). עליכם להשתמש במד לחץ מורכב כאשר אתם מודדים מערכת המפעילה לחץ חיובי ושלילי על המד.


תורת מד לחץ מתחם

מכשירי אוטומציה כסופים מד לחץ מורכב ממערכת הקשה (כולל חיבורים, צינור בורדון, בלוק), תנועה, אינדיקציה (מצביע וחוגה) ודיור (מארז, חלון וזכוכית). הבית הוא סוג חסין התזות כדי למנוע מלוכלך לתנועה. מד הלחץ הממולא בשמן (בדרך כלל שמן סיליקון) הוא אנטי רטט חזק מסביבת העבודה ויכול גם להקטין את אפקט האדווה מהמדיום. מדדי הלחץ בנויים עם אלמנט חישה של צינור בורדון. כאשר אלמנט החישה נתון ללחץ, הוא מתגמש והתנועה המתקבלת מועברת כמדידה דרך תנועה מכנית אל מצביע החיוג.

מפרט מד לחץ אוויר שלילי

  • גודל מד לחץ: 60,100,150
  • דיוק: 1.6%, 2.5%
  • חיבור: M14 × 1.5, M20 × 1.5,1 / 4NPT, 1 / 2NPT., וכו '
  • זכוכית: זכוכית חסינת פיצוץ בטיחותית
  • חיוג מד לחץ: לוח שחור ומילה שחורה.
  • רמת הגנה: IP64, IP65
  • טמפרטורת סביבה: -5 ~ 55 ° C (עם שמן גליצרין); -25 ~ 55 ° C (עם שמן סיליקון); -40 ~ 70 ° C (ללא נוזל מלא)
  • אנטי רטט: V · H · 4 (עם נוזל מלא), V · H · 3 (ללא נוזל מלא),
  • טמפרטורה בינונית: מקסימום 100 מעלות צלזיוס
  • אפקט טמפרטורה: ≤0.4% / 10 ° C (טמפרטורת התייחסות 20 ± 5 ° C)
  • מאזניים כפולים עבור ואקום ומד לחץ



חומר מד לחץ מורכב

Part

Material

Y series Standard Material

YN Series stainless steel material

Connector

Brass

Stainless steel

Bourdon tube

Brass

Stainless steel

Case

Metal Plating

Stainless steel


בחירת מודל מד CompoundPressure

Item

Code

Description

Product

Y

Pressure Gauge

Function

Blank

Standard Material

N

Oil filled Pressure Gauge

FN

Stainless steel material and Oil filled Pressure Gauge

Diameter

60

Φ60mm

100

Φ100mm

150

Φ150mm

Mounting

AO

Bottom mounting

AT

Bottom mounting withfront flange

AH

Bottom mounting with back flange

ZO

Back mounting

ZT

Back mounting with front flange

BO

Lower back mounting

BT

Lower back mounting with front flange

ZK

Back U clamp mounting

BK

Lower back ,U clamp mounting

S

Others

Connection

C1

Thread M14×1.5

C2

Thread M20×1.5

C3

Thread 1/4NPT

C4

Thread 1/2NPT

Cx

Others

Measuring Range

M***

Refer to range table


טווח מדידה עבור מד לחץ מתחם

Code

Ranges

M500

-0.1~0MPa

M510

-0.1~0.06MPa

M520

-0.1~0.15MPa

M530

-0.1~0.3MPa

M540

-0.1~0.5MPa

M550

-0.1~0.9MPa

M560

-0.1~1.5MPa

M570

-0.1~2.4MPa

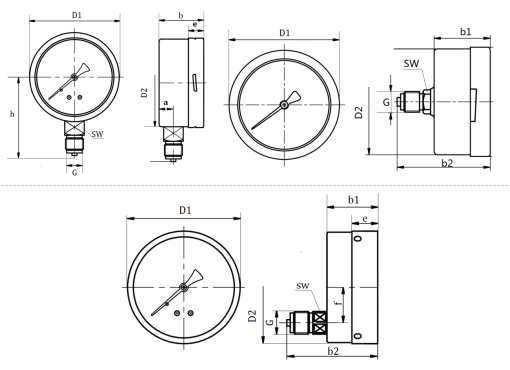

מידות מד לחץ מורכב


Compound Pressure Gauge Dimensions


Size

a

b

b1

b2

D1

D2

e

f

G

h

SW

60

9

31

31

58

68

61

6

-

M14*1.5

58

14

100

17

50

49

97

101

99

17

30

M20*1.5

90

22

150

17

50

50

97

151

149

17

30

M20*1.5

116

22
