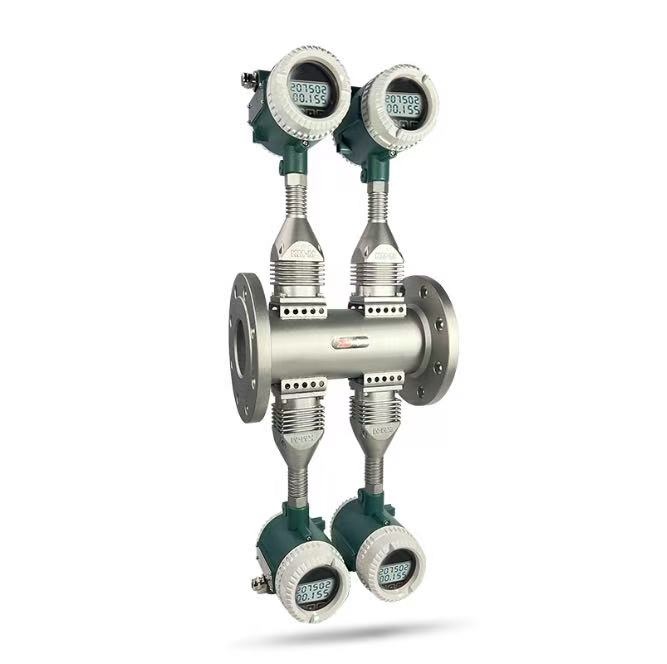

Silver Automation Instruments השיקה את מדי הזרימה הוורטקס מסדרת STLU-G, המייצגים התקדמות טכנולוגית משמעותית בהשוואה למדדי זרימה מסורתיים. סדרה זו של מדי זרימת וורטקס בולטת כאחד ממדדי זרימת המערבולת המתקדמים בשוק הסיני. סדרת STLU-G מציעה תכונות ויכולות מתקדמות המבדילות אותה ממדדי זרימה קונבנציונליים, מה שהופך אותה לבחירה מובילה עבור יישומים מתקדמים. עם העיצוב החדשני והביצועים המעולים שלו, מדי זרימת מערבולת אלה מספקים מדידות זרימה מדויקות ואמינות, העונים על הצרכים של תעשיות ויישומים שונים.

תכונות יוצאות דופן של מדי זרימת וורטקס מסדרת STLU-G

דיוק גבוה: דיוק נוזל ±0.5~ ±1.5%, דיוק גז ±0.5~ ±2.5%,
אפשרות טמפרטורה גבוהה מקסימום עד 500 מעלות צלזיוס
קונסטרוקציות בלחץ גבוה מקסימום עד 450 בר
יחס הפניה גדול, סטנדרטי 8:1~20:1, מקסימום 30:1 ומעלה.
מהירות הנוזל המינימלית יכולה להיות 0.21 מ"ש, ומהירות הגז יכולה להיות נמוכה עוד יותר עד 1.98 מ"ש.
אובדן לחץ נמוך
החלפת חיישן זרימה באתר ללא הפסקת הזרימה

סקירה כללית

הדור החדש של מד זרימת מערבולת אינדוקטיבי מבודד ועמיד לסיסמי הוא אבן דרך מובילה בעולם בהיסטוריה של מדי זרימת מערבולת. בית מד הזרימה מאמץ מבנה אינטגרלי, שהוא יציב, ללא איטום חלקים, ברגי התקנה או דליפות, מה שמבטיח בטיחות ואמינות. הוא מצויד בבידוד ומאפשר החלפת חיישן באתר מבלי לעצור את הזרימה. לחיישן התנגדות סיסמית מעולה, כמו גם ביצועי לחץ גבוה וטמפרטורה גבוהה. המשדר מצויד במעגלי סריקה ועיבוד ספקטרום אותות אלקטרוניים מתקדמים, המייעלים עוד יותר את ההתנגדות הסייסמית. הוא מציע מדידה מדויקת, טווח רחב, קצב זרימה מינימלי נמוך, בטיחות, אמינות, עלויות תפעול נמוכות ואובדן לחץ מינימלי. למוצר זה מגוון רחב של יישומים והפך ל"מד זרימה אוניברסלי" באמת. מד זרימת המערבולת האינדוקטיבי המבודד והעמיד לסיסמי בטוח יהיה מועדף על ידי מעצבים, מפרטים ומגוון רחב של משתמשים.

עִקָרוֹן

מד הזרימה האינדוקטיבי הוא מד זרימה נפחי הפועל על בסיס העיקרון של רחוב מערבולת קרמן. בתוך בית מד הזרימה, יש פריזמה משולשת הנקראת גוף הבלוף. כאשר הנוזל זורם על פני גוף הבלוף, נוצרים אזורי לחץ נמוך משני צידי גוף הבלוף, ויוצרים מערבולות רגילות לסירוגין בכל צד, המכונה מערבולות קרמן. כפי שמוצג באיור 1.1, המערבולות מסודרות בצורה אסימטרית במורד הזרם של גוף הבלוף. מהירות הזרימה וקצב הזרימה הנפחי של מד זרימת המערבולת עומדים ביחס ישר לתדירות המערבולות. הוא משמש בעיקר למדידת זרימת נוזלי צינורות תעשייתיים, כגון גזים ואדים. יש לו גודל קטן, טווח מדידות רחב, דיוק גבוה, והוא כמעט ואינו מושפע מפרמטרים כמו צפיפות נוזל, לחץ, טמפרטורה וצמיגות בעת מדידת קצבי זרימה נפחיים. אין לו חלקים מכניים נעים, וכתוצאה מכך אמינות גבוהה ודרישות תחזוקה נמוכות. פרמטרי המכשיר יכולים להישאר יציבים לאורך זמן.

נתון: תדירות וורטקס f, מהירות נוזל ממוצעת V, רוחב גוף הבלוף d, קוטר פנימי D של מד זרימה, ניתן לגזור את הקשר באופן הבא:

  • f = St * V / [(1-1.25*d/D)*d]
  • אֵיפֹה:
  • f: תדר וורטקס
  • V: מהירות זרימת הנוזל
  • ד: רוחב גוף הבלוף
  • D: קוטר פנימי של מד הזרימה
  • St: מספר Strouhal

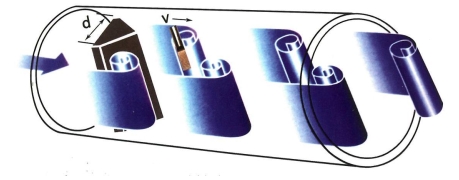

  • תרשים סכמטי של עקרון העבודה של מד זרימת מערבולת קרמן


מפרט טכני

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is greater than 85%

Process
temperature

Standard: -40～+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa～4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10⁴~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range：2~76m/s, extended <1.98m/s

Resistance factor

Full pipe type：Cd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)，V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance ≤300Ω

For non-exploration-protected type, load resistance ≤500Ω

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HART、Modbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material：304 SS

בחירת דגם

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted ≥250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure compensation

BPT

Built-in temperature and pressure compensation
