מד זרימה חיובי עם גלגל שיניים סלילי בגודל 12 אינץ' (DN300) לשמן ודלק

בעוד שמדי זרימה קטנים יותר בעלי תזוזה חיובית (PD) כמו דגמים בגודל 2 אינץ', 3 אינץ' או 4 אינץ' נפוצים, קשה הרבה יותר להשיג מד זרימה בעל תזוזה חיובית בגודל 12 אינץ' (DN300) . רק מעט יצרנים יכולים לבנות מדי PD בעלי קיבולת גדולה וביצועים אמינים. Silver Automation Instruments הוא אחד מהם. מד הזרימה בעל גלגלי שיניים הסליליים בגודל 12 אינץ' שלנו מתוכנן עבור דלק, נפט, נפט גולמי וסולר , ומספק מדידה נפחית מדויקת עבור יישומים תעשייתיים תובעניים.

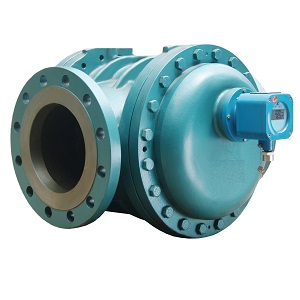

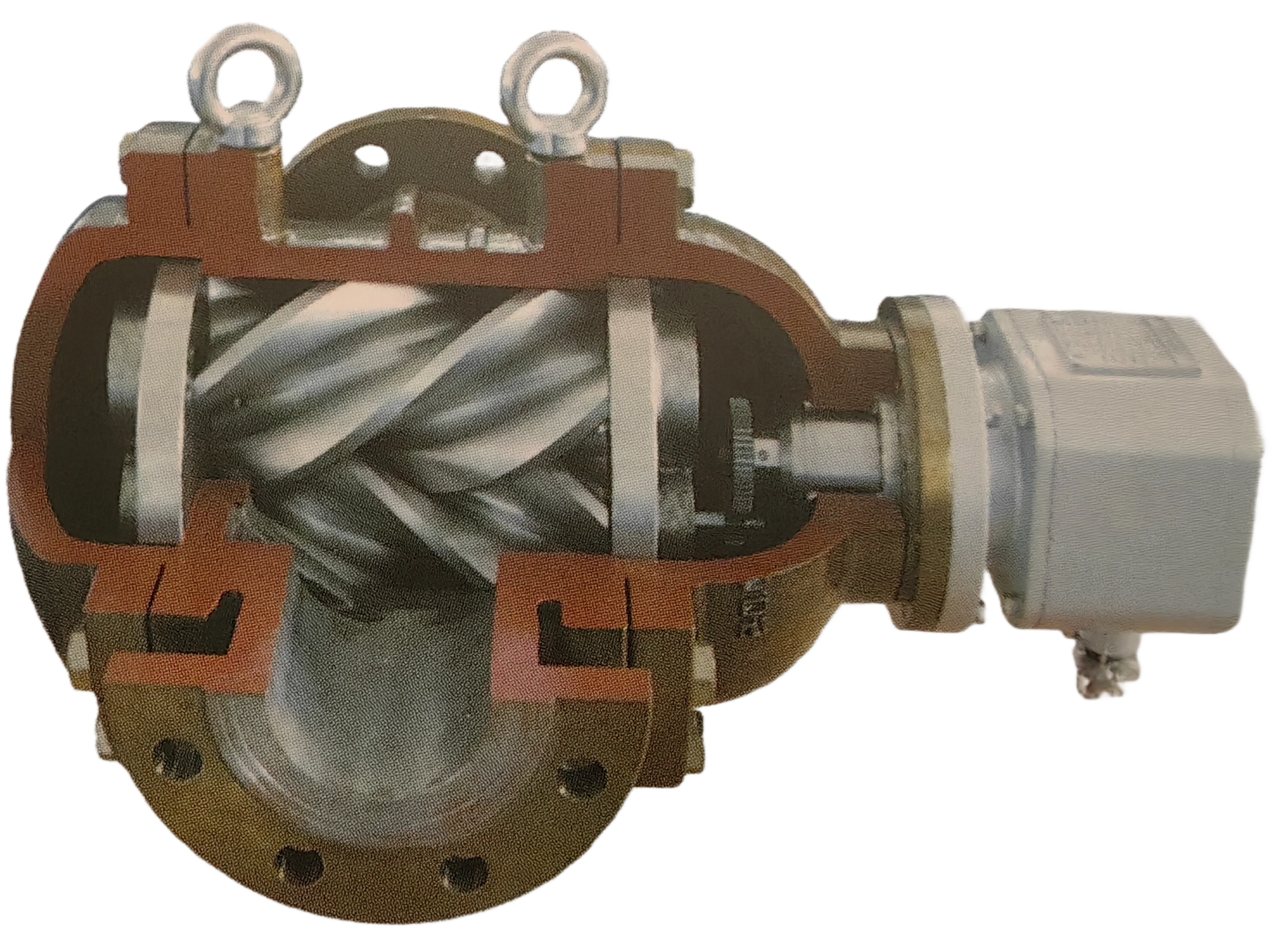

12-inch (DN300) helical gear positive displacement flow meter for oil and fuel — *איור 1. מד זרימה PD בגודל 12 אינץ' (DN300) לטעינה/העברת נפט ודלק*

עקרון עבודה: כיצד מד זרימה PD עם הילוך סלילי מודד זרימה

מד זרימה בעל תזוזה חיובית (PD) מחלק נוזל לנפחים קבועים הניתנים לחזרה. במד זרימה בעל גלגל שיניים סלילי , שני רוטורים סליליים מעובדים במדויק מסתובבים בתוך תא מדידה כאשר הנוזל עובר דרכו. כל סיבוב מלא מזיז נפח בסיס קבוע, כך שמספר הסיבובים הכולל הוא ביחס ישר לזרימה הנפחית.

מכיוון שהרוטורים אינם באים במגע זה עם זה או עם דפנות התא, הבלאי המכני מינימלי וחיי השירות מורחבים. הפרופיל הסלילי מבטיח זרימה חלקה ובעלת פעימות נמוכות , ומפחית רטט/אדוות לחץ שעלולות להשפיע על מכשירים או שסתומי בקרה במורד הזרם. זה מניב רעש נמוך יותר, אותות יציבים יותר ונתונים מדויקים לבקרה אוטומטית - אידיאלי למדידת נפט ודלק שבהם קריאות יציבות וחזרתיות לטווח ארוך הן קריטיות.

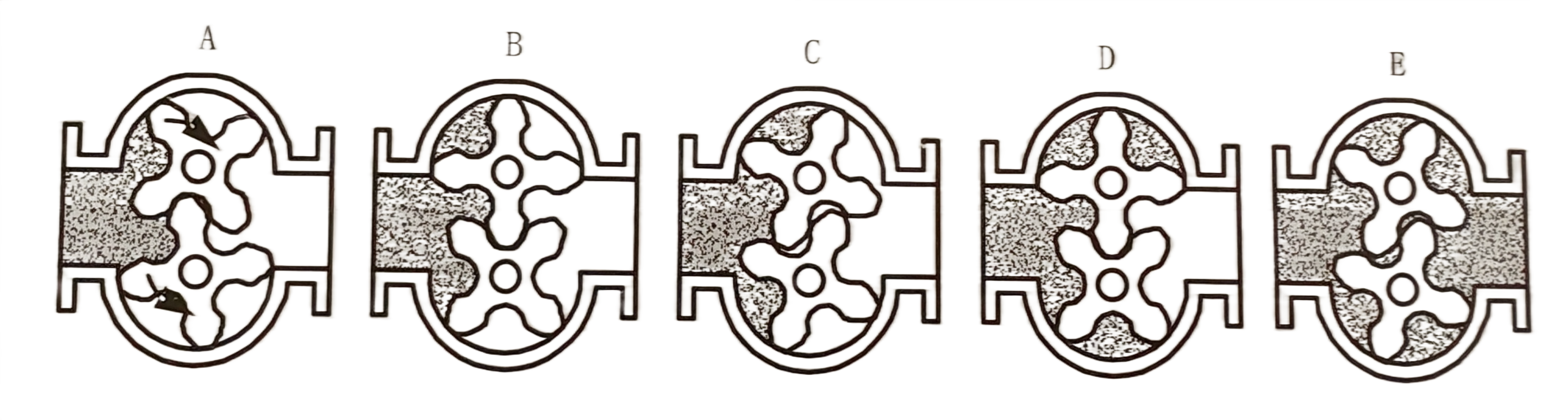

How a 12-inch helical gear positive displacement flow meter works — *איור 2. מנגנון פעולה של מד זרימה בעל גלגל שיניים סלילי (PD)*

תכונות ויתרונות עיקריים

דיוק וחזרתיות גבוהים - דיוק של עד ±0.2% עם חזרתיות מצוינת; מתאים להעברת משמורת ובקרת תהליכים.
יכולת צמיגות רחבה - מטפל בנוזלים עד 3500 cP , כולל שמנים כבדים/ביטומן/חומרי סיכה (מדדי גלגלי שיניים סגלגלים מתאימים בדרך כלל לצמיגות נמוכה יותר; הבחירה תלויה בתנאי התהליך).
ירידת לחץ נמוכה ורעש נמוך - גלגלי שיניים סליליים ממזערים את התנגדות הזרימה והרעידות המכניות לקריאות שקטות ויציבות יותר.
עמידות לטמפרטורה וללחץ - עד 250 מעלות צלזיוס (עם מעילי חימום) ודירוגי לחץ של עד 900 psig (תלוי בדגם).
יציאות גמישות - אוגר מכני או משדר אלקטרוני עם פולס, 4–20 מיליאמפר, MODBUS RTU או HART.
חומרים חזקים - נירוסטה, פלדה יצוקה או סגסוגת אלומיניום (לפי דגם) כדי להתאים לנוזלים, רמות קורוזיה ותקציבים שונים.
תחזוקה וכיול קלים - מנגנון פשוט ועיבוד שבבי מדויק מפחיתים את זמן ההשבתה ואת עלויות מחזור החיים.

חוזקות אלו הופכות את מד ה-PD בגודל 12 אינץ' לבחירה רב-תכליתית עבור זיקוק נפט, עיבוד כימי, ייצור חשמל, תדלוק ימי ולוגיסטיקה של נוזלים בתפזורת.

מד זרימה מכני בגודל 12 אינץ' למדידת דלק ושמן

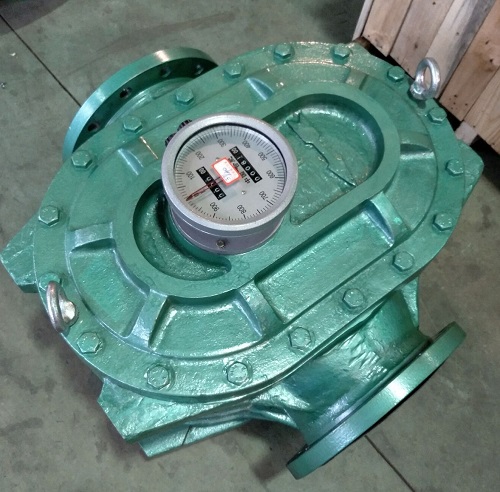

12-inch mechanical oil and fuel positive displacement flow meter — *איור 3. מד PD מכני בגודל 12 אינץ' לסולר, דלק ונפט גולמי*

מד זרימה מכני בגודל 12 אינץ' אידיאלי להעברה בנפח גבוה של סולר, דלק, נפט גולמי ופחמימנים אחרים. תא ההילוכים הסלילי שלו מספק מדידה חלקה ובעלת פעימות נמוכות גם בקצב גבוה (עד ~900 מ"ק/שעה , תלוי בצמיגות). האוגר המכני מספק תצוגה ויזואלית ישירה - אמינה לאתרים חסרי חשמל חיצוניים. המד, הבנוי מפלדת פחמן ופלדת אל-חלד, מתוכנן לחיים ארוכים בסביבות קשות, החל ממסופי טעינה ועד למחסני דלק ומערכות חלוקת נפט.

יישומים בתעשיות השונות

מדידת זרימת נפט בצנרת, טרמינלים ובתי זיקוק
מדידת דלק עבור סולר, נפט ודלקי תעופה
מינון וערבוב כימיים (נוזלים צמיגים, אפשרויות למעיל חימום)
ניטור חומרי סיכה ושמן הידראולי
העברת משמורת בין ספקים למשתמשים סופיים
ביטומן/אספלט עם גרסאות מכופות

בנייה וחומרים

כל יחידה כוללת חיישן זרימה מדויק, מתקן דיוק , אוגר מכני או דיגיטלי ומשדר אות . גלגלי תזמון ממוקמים מחוץ לתא המדידה כדי לסנכרן את הרוטורים ללא מגע פנימי. מעילי חימום אופציונליים (מים חמים/שמן/קיטור, בדרך כלל ≤200 מעלות צלזיוס) מסייעים לשמור על נוזלים צמיגים בתנאים אופטימליים מבלי לפגוע בגוף המד. קטגוריות הלחץ הזמינות כוללות PN16, PN25, PN40 ו -6.3 מגה פסקל (בהתאם לדגם). עיצובים בעלי גוף יחיד או כפול זמינים כדי להתאים לצורכי הזרימה וההתקנה.

הנחיות התקנה

התקן מסנן במעלה הזרם כדי למנוע חדירת פסולת.
השתמש במפריד גזים אם קיימים גז/בועות מוסאבות.
התאם את כיוון הזרימה לחץ שעל גוף המד.
הימנעו מהחלפות שסתומים מהירות הגורמות לזעזועים בלחץ .
הפעל ב- 40-80% מהזרימה המקסימלית לקבלת דיוק מיטבי.
יש לספק קו מעקף אם נדרשת מדידה רציפה במהלך תחזוקה.
הימנעו מכיול מים עבור מדי ברזל יצוק/פלדה יצוקה אלא אם כן אושר במפורש.

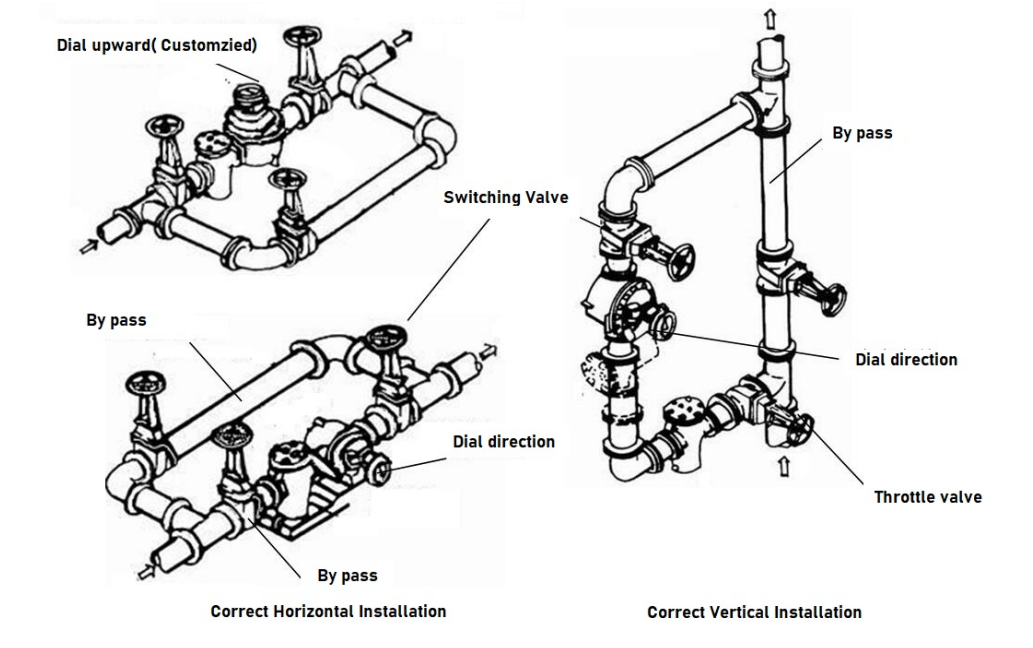

How to install a 12-inch (DN300) positive displacement flow meter — *איור 4. שיטות התקנה מומלצות עבור מד PD בגודל 12 אינץ'*

סיכום ביצועים טכניים

גודל : 12 אינץ' (DN300) - מיועד לצינורות DN300 למדידת קצבי זרימה גדולים של נוזלים.
טווח זרימה : עד ~800–900 מ"ק/שעה (אופייני; תלוי בצמיגות ובתצורה).
דיוק : ±0.2% או ±0.5% (בהתאם לדגם/תצורה).
חזרתיות : ≤ 1/3 מהשגיאה הבסיסית.
טמפרטורה : −41°C עד +250°C (עם אפשרויות רדיאטור/מעיל לטמפרטורה גבוהה).
יכולת צמיגות : עד 3500 cP .
יציאות : דופק, 4–20 מיליאמפר, HART או תצוגה מכנית.
דירוג לחץ : עד 6.3 מגה פסקל (בהתאם לדגם).
עמיד בפני פיצוץ : אפשרויות לאזורים מסוכנים.

צמיגות לעומת זרימה אופיינית (12 אינץ')

הערכים הבאים הם דוגמאות המבוססות על יישומים נפוצים ואינם מייצגים את כל תנאי התעשייה.

**Table 1. 12-inch (DN300) PD Flow Meter — Typical Flow Ranges vs. Viscosity**
Fluid Type	Dynamic Viscosity Range	Viscosity Unit	Typical Flow Range (m³/h)	Notes
Gasoline	0.3 – 0.8	cP (≈ mPa·s)	250 – 800	Low-viscosity hydrocarbon fuel
Kerosene	0.8 – 2	cP	220 – 900	Medium-light fuel oil
Diesel / Engine Oil	2 – 15	cSt	180 – 900	Moderate-viscosity mineral oil
Heavy Fuel Oil	14 – 400	mPa·s	180 – 900	High viscosity; heating recommended
Very Viscous Liquids	400 – 2000	cP	150 – 600	Thick chemical/polymer fluids
Ultra-High Viscosity Liquids	2000 – 3500	mPa·s	110 – 450	Requires strong pumping capacity

למה לבחור במכשירי אוטומציה של סילבר

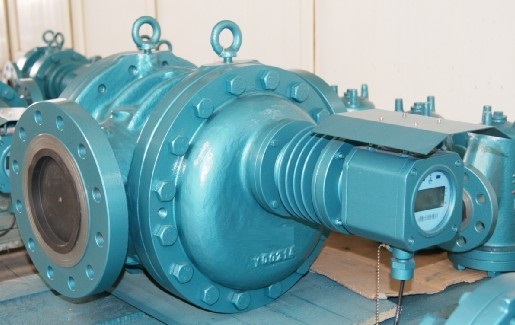

Buy 12-inch mechanical positive displacement flow meter from China — *איור 5. מד זרימה PD בגודל 12 אינץ' - מבנה חזק, אספקה עולמית*

כיצרנית מדי זרימה מנוסה בסין , Silver Automation Instruments מספקת מדי זרימה בעלי תזוזה חיובית , טורבינה , מסה קוריוליס ומגנטית ברחבי העולם. אנו מתמקדים במוצרים חסכוניים ובעלי ביצועים גבוהים עם תמיכה טכנית מהירה. כל מד נבדק לפני המשלוח, ומערכת האיכות שלנו עומדת בתקנים בינלאומיים (למשל, ISO 9001, CE).

מַסְקָנָה

מד הזרימה PD בעל גלגל שיניים סלילי בגודל 12 אינץ' (DN300) מבית Silver Automation Instruments מספק מדידה נפחית מדויקת ויציבה עבור יישומים של שמן , דלק ונוזלים בתפזורת אחרים. הודות לחומרים עמידים, קלט/פלט גמיש, אפשרויות מעטפת ותחזוקה פשוטה, הוא מציע את האמינות ועלות הבעלות הכוללת שמשתמשים תעשייתיים מצפים להן.

בין אם אתם מנהלים רשת הפצת נפט, מתקן אחסון דלק או קו העברת כימיקלים, מד ה-PD בגודל 12 אינץ' שלנו מבטיח שכל טיפה תיספור - בצורה מדויקת ויעילה.

שאלות נפוצות - מד זרימה חיובי בגודל 12 אינץ' (DN300)
1) מהו אורך אוגן לאוגן (פנים אל פנים) של מד זרימה PD בגודל 12 אינץ'?
האורך הטיפוסי פנים אל פנים עבור מד זרימה בעל תזוזה חיובית בגודל 12 אינץ' (DN300) הוא 800 מ"מ.
2) כמה שוקל מד זרימה בעל תזוזה חיובית בגודל 12 אינץ'?
המשקל הנקי המשוער הוא כ -890 ק"ג . משקל המשלוח הסופי עשוי להשתנות בהתאם לאפשרויות ולחומרים.
3) האם מד זרימה PD בגודל 12 אינץ' דורש ריצה ישרה (צינור ישר) להתקנה?
אין צורך בריצה ישרה. שלא כמו מדי מהירות רבים, מד זרימה PD עם גלגל שיניים סלילי אינו זקוק לאורכים ישרים במעלה/מורד הזרם.
4) האם מד PD בגודל 12 אינץ' יכול להשתמש באוגר מכני (ללא מתח חיצוני)?
כן. קיים אוגר מכני לחיווי מקומי ללא חשמל. משדרים אלקטרוניים הם גם אופציונליים .
5) האם זמינות יציאות דופק, 4–20 מיליאמפר, או MODBUS RTU?
כן. אנו יכולים לספק יציאות דופק , 4-20 מיליאמפר , ויציאות MODBUS RTU . אנא ציינו את דרישות הקלט/פלט שלכם בעת ההזמנה.
6) האם תוכל לספק עקומת ירידת לחץ (ΔP) עבור מד זרימה PD בגודל 12 אינץ'?

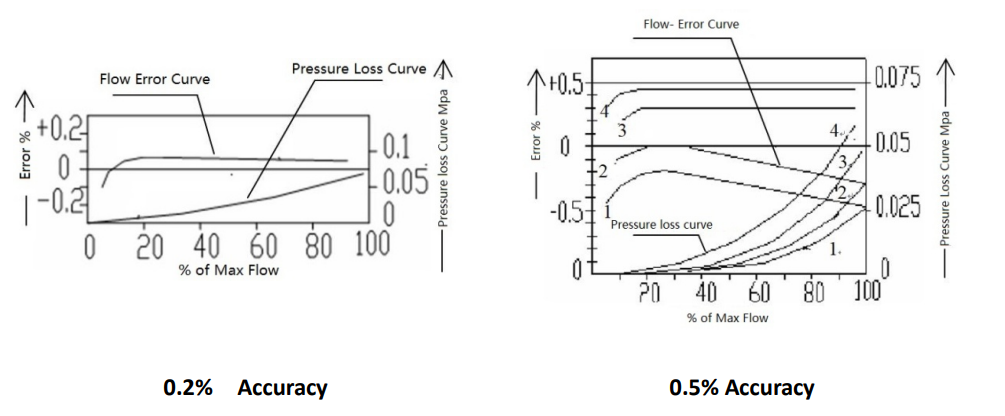

כן. ניתן לספק תרשימי/עקומות של ירידת לחץ לפי בקשה, בהתאם לצמיגות, קצב הזרימה וטמפרטורת הנוזל שלכם. להלן עקומת ירידת לחץ לעיונכם.
