מדריך מקיף זה בוחן את עקרונות ההגנה מפני פיצוץ בבטיחות פנימית , את המאפיינים הטכניים של משדרי לחץ בטוחים מהותיים , ואת יישומיהם בתעשיות קריטיות, כולל פטרוכימיה, כרייה ורשתות גז חכמות.

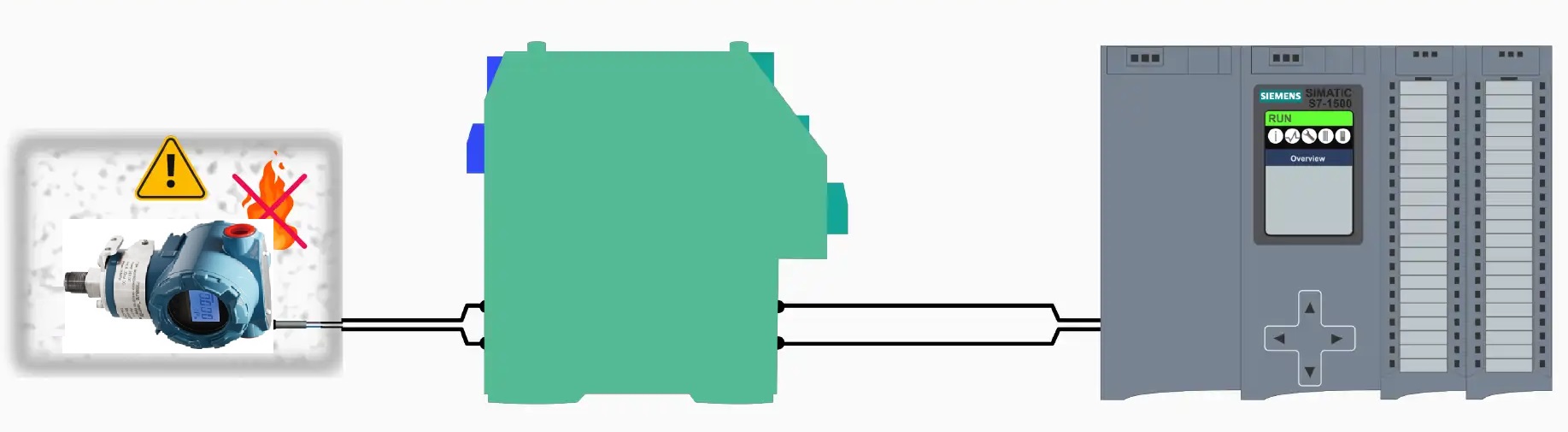

בטיחות פנימית (Ex i) היא תפיסת הגנה מפני פיצוץ המושגת על ידי הגבלת אנרגיה חשמלית במעגלים. באמצעות מחסומי בטיחות , היא שולטת במתח, זרם והספק במסגרת גבולות מוגדרים. גם אם מתרחשים ניצוצות או השפעות תרמיות, האנרגיה שלהם נשארת מתחת לסף ההצתה באטמוספרות נפיצות.
דוגמה מהעולם האמיתי: משדר הלחץ מסדרת SH308, המאושר על ידי ATEX, בעל עיצוב בטוח מהותי, מוסמך לתקן Ex ia IIB T6 Ga , ופועל בצורה אמינה מ -40°C- עד 125°C+ . הוא עומד בפני זעזועים של 100 גרם ועומס יתר של 150% מבלי לחרוג ממגבלות ההצתה - ומפגין אמינות יוצאת דופן באזורים מסוכנים.
משדרים קיבוליים ממתכת משתמשים בדיאפרגמות מפלדת אל-חלד 316 כדי להמיר שינויי לחץ לאותות סטנדרטיים של 4-20 מיליאמפר באמצעות מעגלי גשר, ומספקים פלט אנלוגי סטנדרטי בתעשייה לאינטגרציה חלקה.
יתרונות טכניים מתקדמים:
יישום תעשייתי: בניטור לחץ של כורים פרמצבטיים , משדרים אלה מזהים שינויי לחץ קטנים במיוחד של 0.1 קילופסקל , מבטלים שגיאות מבוססות טמפרטורה ומבטיחים דיוק בתהליך.

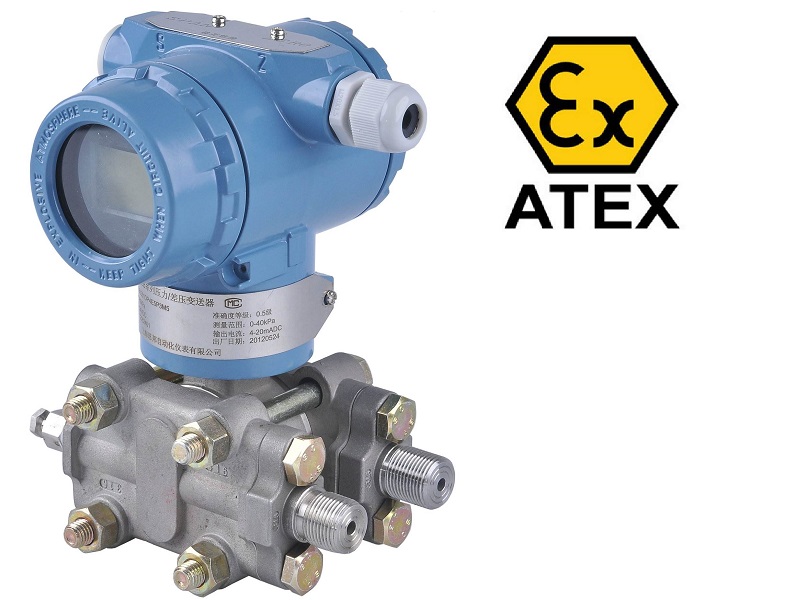

משדרי לחץ דיפרנציאלי מודדים את ההפרש בין שתי נקודות (ΔP = ρgΔh) כדי לחשב במדויק את המפלס, הצפיפות וקצב הזרימה ביישומי תהליך.
מאפיינים טכניים עיקריים:
בניטור לחץ במיכלי אחסון , משדרים בטוחים באופן מהותי עוקבים ברציפות אחר לחץ גזים נדיפים. מערכות אוורור אוטומטיות מופעלות כאשר הלחץ עולה על גבולות הבטיחות - ובכך מפחיתים באופן דרמטי את הסיכון לפיצוץ.
תוצאות מוכחות: לאחר הטמעה במפעל פטרוכימי גדול, ירדו אירועי בטיחות ב -72% , מה שיצר חיסכון שנתי בעלויות של 450,000 יואן באמצעות צמצום זמני השבתה ותחזוקה.
מכרות פחם תת-קרקעיים פורסים משדרים בעלי תו תקן Ex ib I Mb כדי לנטר את לחץ האוורור. כאשר רמות ריכוז המתאן עולות בצורה מסוכנת, האות של 4-20 מיליאמפר מפעיל כיבוי מיידי של אספקת החשמל.
השפעה על בטיחות: ניתוח לאחר הפריסה מראה כי אירועים הקשורים למתאן פחתו ב -90% , מה שמגן על הכורים ומנע פיצוצים קטסטרופליים.
מערכות ניטור חכמות מודרניות של צינורות גז משתמשות במשדרי לחץ דיפרנציאליים כדי לזהות אנומליות לחץ קטנות עד 0.01 קילו-פסקל , מה שמאפשר גילוי מוקדם של דליפות.
מצוינות תפעולית: לאחר אימוץ המערכת על ידי חברת גז עירונית , דיוק איתור דליפות הגיע ל-98% , מה שהפחית את אובדן הגז השנתי ביותר מ-2 מיליון מ"ק ושפר את בטיחות הסביבה.
ככל שתעשייה 4.0 ו- IoT תעשייתי מאיצים את הטרנספורמציה הדיגיטלית, משדרי לחץ בטוחים באופן מהותי מתפתחים לקראת אינטגרציה חכמה באמצעות:
מחיישני מתכת קיבוליים מדויקים ועד משדרי לחץ דיפרנציאליים , טכנולוגיה בטוחה באופן מהותי ממשיכה להגדיר מחדש את תקני הבטיחות התעשייתיים בסביבות מסוכנות.
עבור מהנדסי רכש, מנהלי בטיחות ואנשי מקצוע בתחום האוטומציה , בחירת מכשירים עם:
חיוני להבטחת בטיחות תפעולית ויעילות תהליכים כאחד.
ככל שהתיעוש החכם מעמיק ברחבי העולם, משדרי לחץ בטוחים באופן מהותי יישארו אבן הפינה של מערכות ניטור חסינות פיצוץ , ויבטיחו את עתיד הבטיחות התעשייתית במגזרי הפטרוכימיה, הכרייה, התרופות והאנרגיה.
