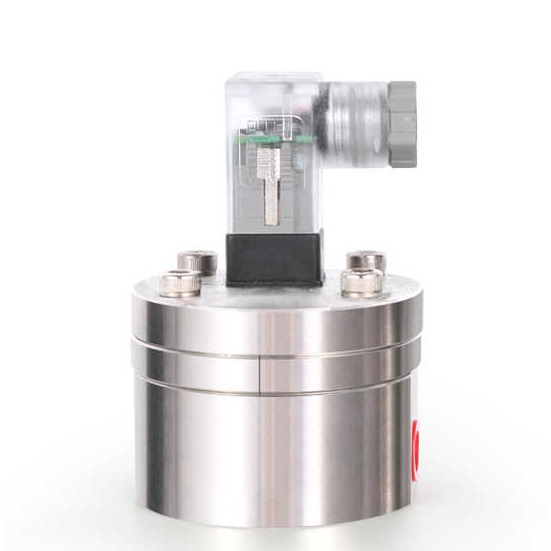

מד זרימה נמוך למעכב קורוזיה

יישום של מד זרימה חיובי בזרימה נמוכה במערכת הזרקה מעכבת קורוזיה

בתעשייה הפטרוכימית, הוספה מדויקת של כימיקלים מעכבי קורוזיה תמיד הייתה פעילות טכנית. לדוגמה, הזרימה יכולה להיות קטנה מאוד, כמו רק 1-2 GPM או אפילו פחות, ובדרך כלל היא פועלת תחת לחץ גבוה סביב 300pis. השקעה מוגזמת מבזבזת כסף, בעוד שהשקעה לא מספקת בציוד עלולה להוביל לאבנית ולחסימה, ולכן בקרת הזרימה חייבת להיות מדויקת. לאחרונה, חברות רבות החלו להשתמש במדי זרימה PD בעלי זרימה נמוכה כדי לפתור בעיה זו, וההשפעה אכן טובה.

ביקוש בפועל להזרקת מעכבי קורוזיה

עבור מערכות אוסמוזה הפוכה נפוצות, כמות מעכב הקורוזיה (CI) שנוספת היא בדרך כלל בין 0.13 ל-2.92 ליטר לשעה, כאשר בחלק מהמערכות אף 0.02 ליטר לשעה. קצב זרימה כה קטן, עד כי מדי זרימה רגילים אינם יכולים למדוד אותו כלל. יתר על כן, צמיגותם של מעכבי הקורוזיה משתנה מאוד, וגם לטמפרטורה יש השפעה משמעותית עליהם. באופן כללי, השגיאה בשימוש במד זרימה תגדל.

מצב נפוץ במפעלים הוא שמפעילים מכוונים את משאבת המינון על סמך ניסיון, בודקים את מפלס הנוזל במיכל התרופות במרווחי זמן קבועים ומעריכים את המינון באמצעות "שיטה מלוכלכת" זו. התוצאה של פעולה זו היא עלייה בעלות התרופות או ירידה בכמות האבנית, תמיד יהיה משהו לא נעים.

היתרונות של מד זרימה מיקרו-חיובי

היתרון הגדול ביותר של מד זרימה זה הוא הדיוק הגבוה שלו, שיכול להגיע לדיוק של 0.5% או אף גבוה יותר, ויכול למדוד קצב זרימה מינימלי של 0.5 מיליליטר לדקה (0.5 מ"ל/דקה). חשוב מכך, הוא אינו חושש משינויים בצמיגות הנוזל. בין אם מדובר במים דקים או בנוזל סמיך, כל עוד ניתן לדחוף את גלגל השיניים, תוצאות הנמדדות מדויקות.

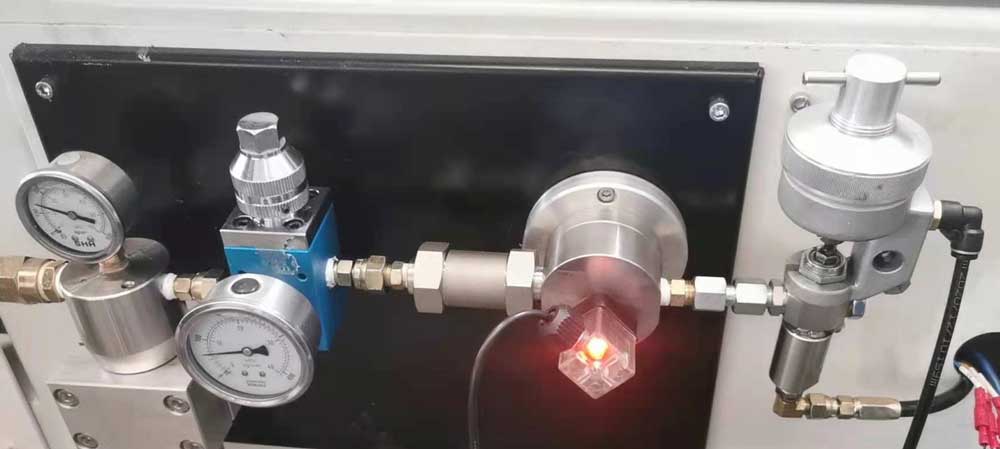

מד זרימה בלחץ גבוה: מדידת הזרימה של מעכבי קורוזיה מתבצעת לרוב תחת לחץ גבוה, כגון 280psi או 100bar. ניתן להפוך מדי זרימה קטנים מסוג PD למדי זרימה בלחץ גבוה, והלחץ יכול להגיע אף עד 400bar.

חיישני זרימה קטנים עבור מעכבי קורוזיה נמוכים במיוחד ניתנים ליייצור בגדלים קטנים מאוד, כגון 1/8 אינץ', 1/4 אינץ', 1/2 אינץ', 3/4 אינץ', 1 אינץ', העומדים בדרישות מדידת זרימה נמוכה.

עבור מערכות הזרקה של מעכבי קורוזיה, מאפיינים אלה פרקטיים מדי. ראשית, טווח הזרימה מכסה טווח רחב, החל מעשרות מיליליטר ועד עשרות ליטרים לשעה; שנית, דיוק המדידה גבוה, וניתן לשלוט במינון התרופה במדויק; לבסוף, יש לה יציבות טובה והיא דורשת תחזוקה מינימלית לאחר ההתקנה.

למה יש לשים לב ביישומים מעשיים?

למרות שמד הזרימה הקטן והאובלי קל לשימוש, עדיין ישנן כמה דרישות להתקנה ולשימוש.

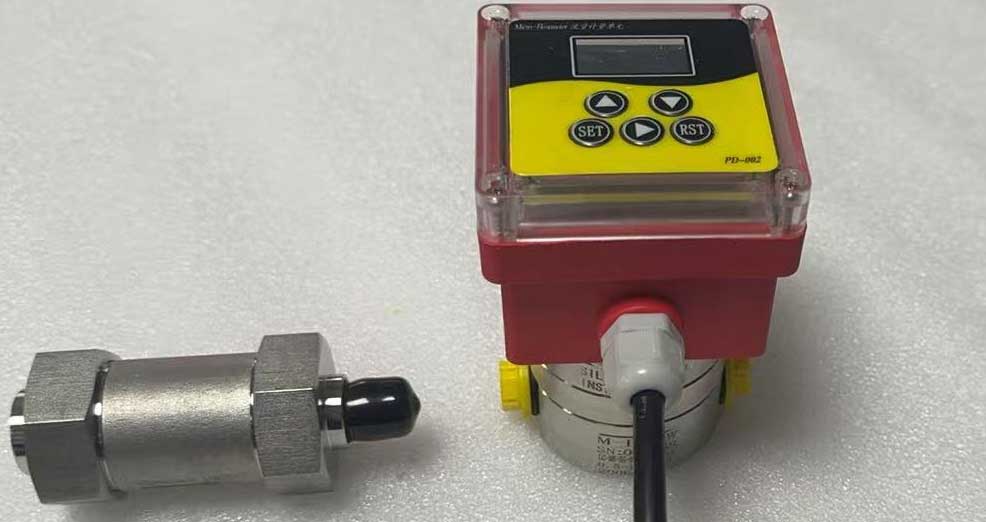

• יש להתקין מסננים. למרות שמעכב הקורוזיה נראה שקוף, יש בהכרח כמה זיהומים. אם לא מותקן מסנן, זיהומים יתקעו בגלגלי השיניים עם הזמן, ומד הזרימה יהפוך לא מדויק. בדרך כלל מומלץ להתקין מסננים עם גודל רשת של 200 ומעלה, שהם חסכוניים אך נטולי דאגות.

• כיוון ההתקנה צריך להיות נכון. לסוג זה של מד זרימה יש דרישות לכיוון ההתקנה, לא ניתן להפוך את הכניסה והיציאה, ועדיף לשמור על לחץ אחורי מסוים למדידה יציבה יותר. הוראות ההתקנה הספציפיות מסופקות במדריך, פשוט עקבו אחר הכללים.

• יש לנטר את טווח הטמפרטורות. הדגם הסטנדרטי פועל בטמפרטורות הנעות בין -30 ל-80 מעלות צלזיוס. אם הטמפרטורה באתר גבוהה במיוחד, יש לבחור בדגם לטמפרטורה גבוהה. אל תחסכו בכך כסף, אחרת מד הזרימה לא יחזיק מעמד זמן רב ויתקלקל.

• טיפול זהיר במפרקים הוא הכרחי. בעת סיבוב המפרק, אין לעטוף יותר מדי סרט של חומר גלם, שכן הדבר עלול לגרום לצרות אם הוא ייתקע בתוך מד הזרימה. למד זרימה קטן זה יש קוטר קטן, ואפילו כמות קטנה של פסולת עלולה לגרום לבעיות.

מספר פרמטרים מרכזיים במהלך הבחירה

הזרימה המינימלית שהוא יכול לזהות היא 0.5 מ"ל/דקה

יש לבחור את טווח התנועה בהתאם לצרכים בפועל. לדוגמה, אם המינון של המערכת שלכם הוא 0.5 עד 5 ליטר לשעה, אז בחרו בדגם LC-M6, בעל טווח מדידה של 0.5 עד 100 ליטר לשעה, שהוא מספיק לחלוטין ובעל מרווחים מספיקים.

גם החומר חשוב. מעכב הקורוזיה הוא חומר קורוזיבי, יש לבחור פלדת אל-חלד 316, שהיא יקרה יותר אך עמידה.

אות הפלט ממשדר הזרימה צריך להתאים למערכת הבקרה. מדי זרימה זרם בדרך כלל כוללים יציאות פולסים או זרם של 4-20mA, שניתן לחבר ישירות למערכות PLC או DCS לבקרה אוטומטית. אם מדובר בניטור פשוט, מד זרימה מכני מספיק; הוא זול ואינו דורש ספק כוח חיצוני.

ניסיון מעשי בתחזוקה ותחזוקה

בדקו את המסנן אחת לרבעון והחליפו אותו אם הוא נסתם. חסימה במסנן עלולה להשפיע על מדידת הזרימה ולהגביר את העומס על המשאבה.

בצעו בדיקת דיוק באופן קבוע, חברו גליל מדידה לשקע ומדדו את קצב הזרימה כדי לראות אם הוא תואם את הערך המוצג. אם השגיאה גדולה, ייתכן שיהיה צורך לכייל אותה מחדש במוסך סמוך.

יש לחשב חשבונות כלכליים בצורה ברורה

מחירו של מד זרימה עם גלגל שיניים אובליים מיקרו אינו זול, ונע בין כמה אלפי דולרים לעשרות אלפי דולרים לסט. אבל בטווח הארוך, הכסף הזה שווה את זה.

ראשית, מדובר בחיסכון בתרופות. שליטה מדויקת במינון והוספה בהתאם לצרכים בפועל יכולה לחסוך הרבה בעלויות התרופות מדי שנה. במיוחד עבור מעכבי קורוזיה מיובאים, המחיר יקר מאוד; חיסכון של 10% מהצריכה יכול להחזיר את העלות תוך שנה אחת.

שנית, מדובר בהפחתת כשלים בציוד. מינון מדויק מפחית אבנית בציוד, מקטין את תדירות הניקוי ומקטין את זמן ההשבתה, שלכל אלה יתרונות עקיפים משמעותיים.

לבסוף, יש את עלות העבודה. ניטור ובקרה אוטומטיים, המפעילים אינם צריכים לבהות בקופסת התרופות כל יום, וגם לא צריכים לכוונן את משאבת המינון לעתים קרובות, מה שחוסך להם זמן ומאמץ.

השימוש במד זרימה מיניאטורי בעל תזוזה חיובית עבור מערכת הזרקה של מעכבי קורוזיה הוא אכן פתרון טוב. דיוק גבוה, יציבות טובה ותחזוקה פשוטה. למרות שההשקעה הראשונית גדולה במקצת, בטווח הארוך, היעילות הכלכלית גבוהה מאוד. כמובן, יש לבצע את הבחירה וההתקנה בצורה נכונה, ותחזוקה יומית לא צריכה להיות רשלנית, על מנת לנצל את מלוא הפונקציה האמיתית של מד הזרימה.

אם המערכת שלכם עדיין משתמשת בשיטת "האומדן" כדי להוסיף מעכבי אבנית, ייתכן שתשקלו לשדרג את שיטות המדידה שלכם. אחרי הכל, ניהול משופר הוא המגמה, והכסף שצריך להוציא עדיין צריך להיות מושקע. פעולה יציבה של הציוד היא העיקרון המרכזי.
