מדי זרימה עם זמן תגובה של מילישנייה: המפתח למתן ממס MEK מהיר ומדויק

בעולם הייצור של ימינו, מהירות ודיוק הולכים יד ביד. קווי הרכבה רבים פועלים כיום במהירויות כה גבוהות שאפילו שבריר שנייה משנה את ההבדל. לאחרונה, אחד הלקוחות שלנו פנה אלינו עם אתגר קשה: הוא היה צריך למדוד את זרימת הממס MEK (מתיל אתיל קטון) בזמן הרכבת חלקי פלסטיק.

החלק המסובך? כל יישום נמשך רק 100 עד 300 מילישניות - זה פחות ממצמוץ עין - ונפח הממס נע בין 0.01 מ"ל ל-0.75 מ"ל בלחץ של כ-20 psi. השאלה הייתה פשוטה: האם כל מד זרימה יכול באמת "לראות" ולמדוד משהו שקורה כל כך מהר?

למה זה היה אתגר כזה

MEK הוא ממס נדיף הדורש טיפול זהיר. מדידת כמויות כה זעירות בקצב כה קצר היא כבר קשה, אך ביצועה בצורה אמינה וחוזרת ונשנית בתהליך אוטומטי קשה אף יותר.

רוב מדי הזרימה המסורתיים פשוט לא בנויים לכך. הם מגיבים לאט מדי, זקוקים לזרימה רבה יותר כדי להיות מדויקים, או לא יכולים להתמודד היטב עם ממסים כמו MEK. עבור הלקוח שלנו, ניחוש לא היה אופציה - הם היו צריכים ודאות, בכל מחזור.

למה בחרנו במד זרימת מסה של קוריוליס

כאן מאירים מדי זרימת מסה מודרניים מסוג קוריוליס. שלא כמו מדי זרימת מסה מכניים עם גלגלי שיניים או בוכנות, מד קוריוליס מודד את זרימת המסה ישירות, באמצעות אפקט קוריוליס. משמעות הדבר היא שהוא לא מתחשב בלחץ, בטמפרטורה או בצמיגות של הנוזל - הוא רק מודד את המסה בפועל שעוברת דרכו.

וחשוב מכך, טכנולוגיית קוריוליס העדכנית ביותר מגיבה במהירות מדהימה. דגמים מסוימים יכולים לזהות שינויים בזרימה תוך מספר מילישניות בלבד. עבור הלקוח שלנו, בחרנו במד זרימת המסה SH-CMF-FE Micro Coriolis , בעל זמן תגובה של פחות מ-0.1 שניות במצב מד זרימה ופחות מ-0.2 שניות במצב בקרת זרימה. זה מהיר מספיק כדי ללכוד בקלות את פרצי ה-MEK של 100-300 מילישניות.

מה גורם לזה לעבוד

הנה הסיבה שפתרון קוריוליס מתאים כל כך טוב:
• תגובה מיידית – מזהה שינויים בזרימה כמעט באופן מיידי
• מדויק עם ממסים – דיוק של ±0.25%, אפילו עם נוזלים נדיפים כמו MEK
• עמידות כימית – חלקי נירוסטה 316L עומדים ב-MEK
• טווח רחב - מטפל בקצבי זרימה קטנים מאוד וגדולים מאוד, יחס סיבוב עבור מד זרימה קוריוליס מגיע ל-100:1.
• בנוי יתר על המידה לבטיחות - מיועד ללחצים גבוהים בהרבה מ-20 psi
משמעות הדבר הייתה שהלקוח שלנו יכול היה סוף סוף למדוד בדיוק כמה ממס חולף בכל זריקה - עד לדיוק של אלפיות השנייה.

למה מדידות אחרות לא הספיקו

בדקנו גם חלופות, אך לכולן היו חסרונות:

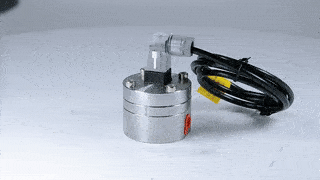

• מדי תזוזה חיובית (כמו גלגל שיניים סגלגל): מדויקים לזרימה קבועה, אך החלקים הנעים שלהם פשוט לא יכולים לעמוד בקצב התפרצויות של מילישניות. הם גם מוסיפים ירידת לחץ נוספת ו-MEK יכול להיות קשה לאטמים.

• חיישנים נפחיים אחרים: מד זרימת טורבינה , לחץ דיפרנציאלי או חיישנים תרמיים, כולם פועלים מצוין ביישומים איטיים יותר, אך פשוט אין להם את מהירות התגובה הנדרשת כאן.

בקיצור, הקוריוליס הייתה הטכנולוגיה היחידה שיכלה לענות על הביקוש.

התמונה הגדולה יותר

פרויקט זה הוא דוגמה טובה לאופן שבו אוטומציה של הרכבה משתנה. מחזורי דילוג נמדדים כיום במילישניות, נפחים בשברי מיליליטר, ודרישות האיכות מחמירות מאי פעם. מדי זרימה במערכות אלו אינם עוד רק "מכשירי מדידה" - הם חלק מלולאת הבקרה בזמן אמת המבטיחה איכות מוצר עקבית.

מבט קדימה

ככל שקווי הייצור ממשיכים להיות מהירים יותר, הצורך במדידת זרימה בתגובה של מילי-שניות רק יגדל. מה שהיה פעם "נחמד שיהיה" הופך במהירות לדרישה. הצלחת לקוחותינו עם מד קוריוליס SH-CMF-FE מראה שזה לא רק אפשרי אלא גם מעשי להשיג מדידה אמינה ביישומים אולטרה-מהירים אלה.

מַסְקָנָה

מדידת 0.01 מ"ל של MEK ב-100 מילישניות נשמעת כמעט בלתי אפשרית - אבל עם הטכנולוגיה הנכונה, זה לא. על ידי מעבר למדי זרימה קונבנציונליים ושימוש בפתרון קוריוליס בעל תגובה מהירה, ללקוח שלנו יש כעת שליטה מדויקת ואמינה על תהליך החלוקה שלו.

זה לא רק פרויקט אחד. זוהי הצצה לעתיד הייצור, שבו אלפיות השנייה חשובה, ומדי זרימה מתקדמים עושים את ההבדל בין "מספיק טוב" לבין באמת יוצא דופן.

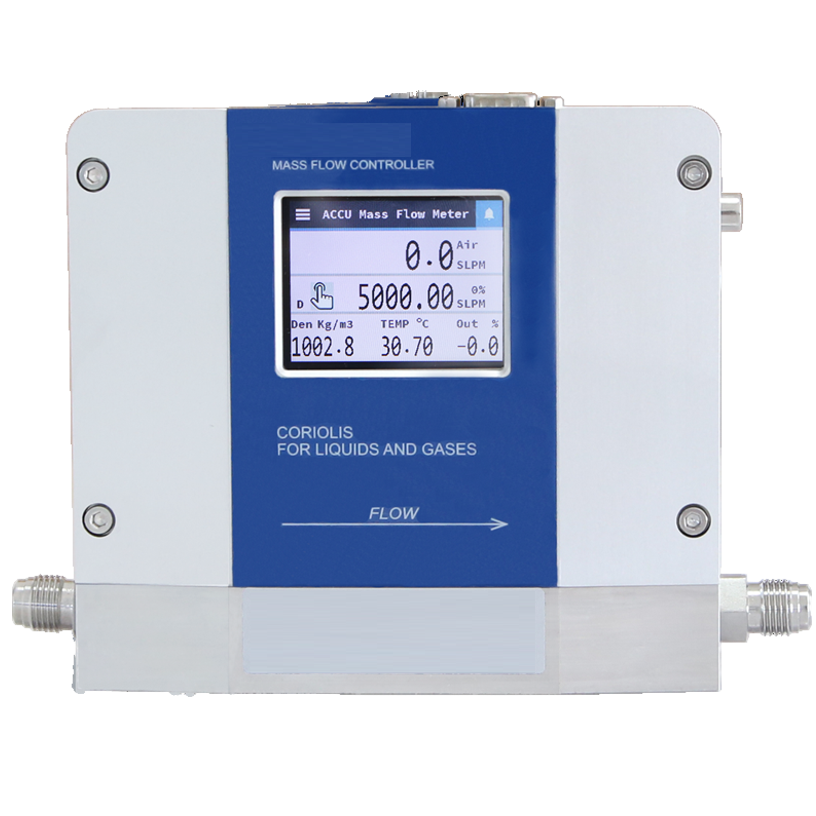

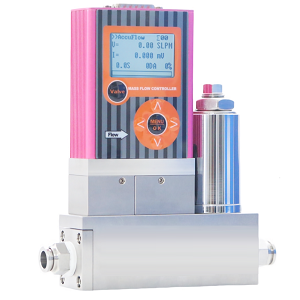

להלן מבט מקרוב על מד הזרימה המיקרו קוריוליס שלנו.
