מד זרימת מהירות הוא מכשיר המחשב את נפח הנוזל (נוזל או גז, כגון
מד זרימת גז טבעי , מד זרימת אוויר, מד זרימת N2) העובר דרך צינור על ידי מדידת המהירות הממוצעת של הנוזל תחילה. עקרון הפעולה המרכזי שלו מבוסס על משוואת הזרימה הבסיסית:
Q=v⋅A
אֵיפֹה:
· Q הוא קצב הזרימה הנפחי
· v היא מהירות הזרימה הממוצעת על פני חתך הצינור
· A הוא שטח החתך של הצינור
על ידי מדידה מדויקת של המהירות (v) וידיעת שטח הצינור (A), ניתן לקבוע במדויק את קצב הזרימה הנפחית (Q). טכנולוגיה זו התפתחה במהירות, והובילה למספר סוגים שונים של מדי זרימת מים. להלן מדי זרימת המהירות הנפוצים והמייצגים ביותר המשמשים כיום בתעשייה.

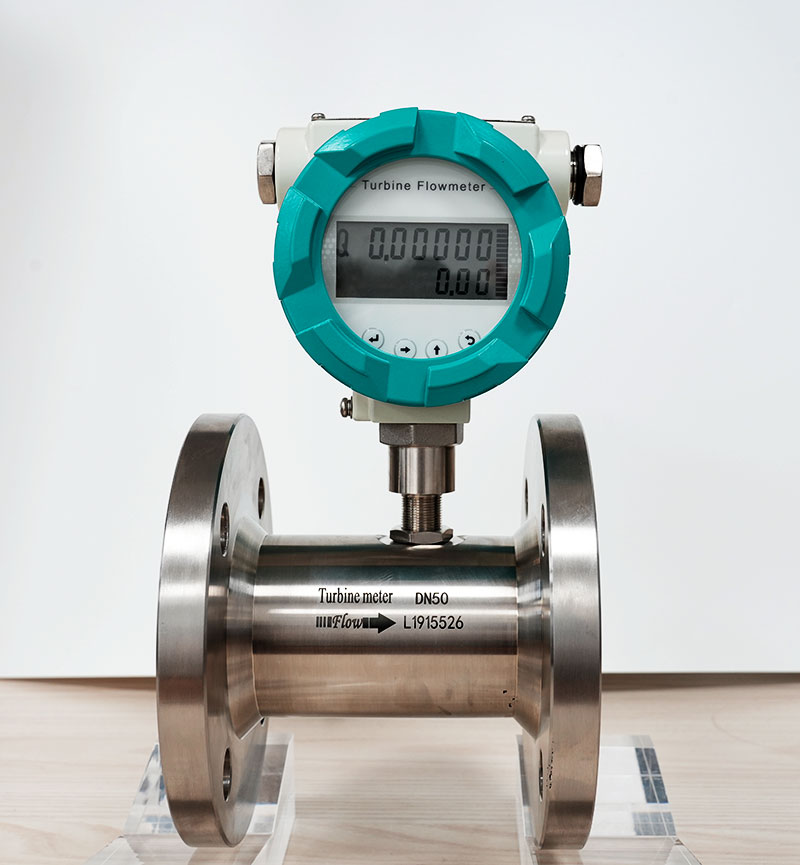

מד הזרימה של הטורבינה הוא אחד ממדדי המהירות הוותיקים והנפוצים ביותר. המרכיב המרכזי שלו הוא רוטור טורבינה הממוקם בנתיב הנוזל.
עקרון הפעולה: כאשר הנוזל זורם דרך הצינור, הוא פוגע בלהבי הטורבינה וגורם לסיבוב הרוטור. מהירות הסיבוב של הרוטור היא ביחס ישר למהירות הנוזל. על ידי מדידת סיבובי הרוטור לדקה (סל"ד), המונה מחשב את מהירות הנוזל וכתוצאה מכך את קצב הזרימה הנפחית.
יתרונות טכניים ויישומים: · דיוק מדידה גבוה: מספק תוצאות מדויקות ביותר וחזרתיות.
· יחס זרימה רחב: שומר על דיוק על פני טווח רחב של קצבי זרימה.
· ליניאריות מעולה: הקשר בין הזרימה לתפוקה הוא ליניארי באופן עקבי.
· פלט ידידותי לדיגיטל: מייצר פלט פולס שמעובד בקלות על ידי אלקטרוניקה דיגיטלית.
הוא נמצא בשימוש נרחב למדידת נוזלים וגזים בעלי צמיגות נמוכה (כמו מים ודלקים).
מידע נוסף על מדידת זרימת דלק באמצעות מד זרימת טורבינת נוזל. מד זרימת דלק דיזל דיגיטלי לטורבינה.
טווח מהירות טיפוסי: מד זרימת טורבינת נוזלים: כ-0.5 עד 10 מטר/שנייה (1.5 עד 33 רגל/שנייה)
מידע טכני נוסף על מד זרימת טורבינות גז מאתר silverinstruments.com. מד זרימת טורבינות גז SGW.
מד זרימת טורבינת גז כ-5 עד 100 מטר/שנייה (15 עד 330 רגל/שנייה)
מידע טכני נוסף על מד זרימת טורבינת נוזלים מסדרת SLW ניתן למצוא באתר silverinstruments.com. מד זרימת טורבינת נוזלים

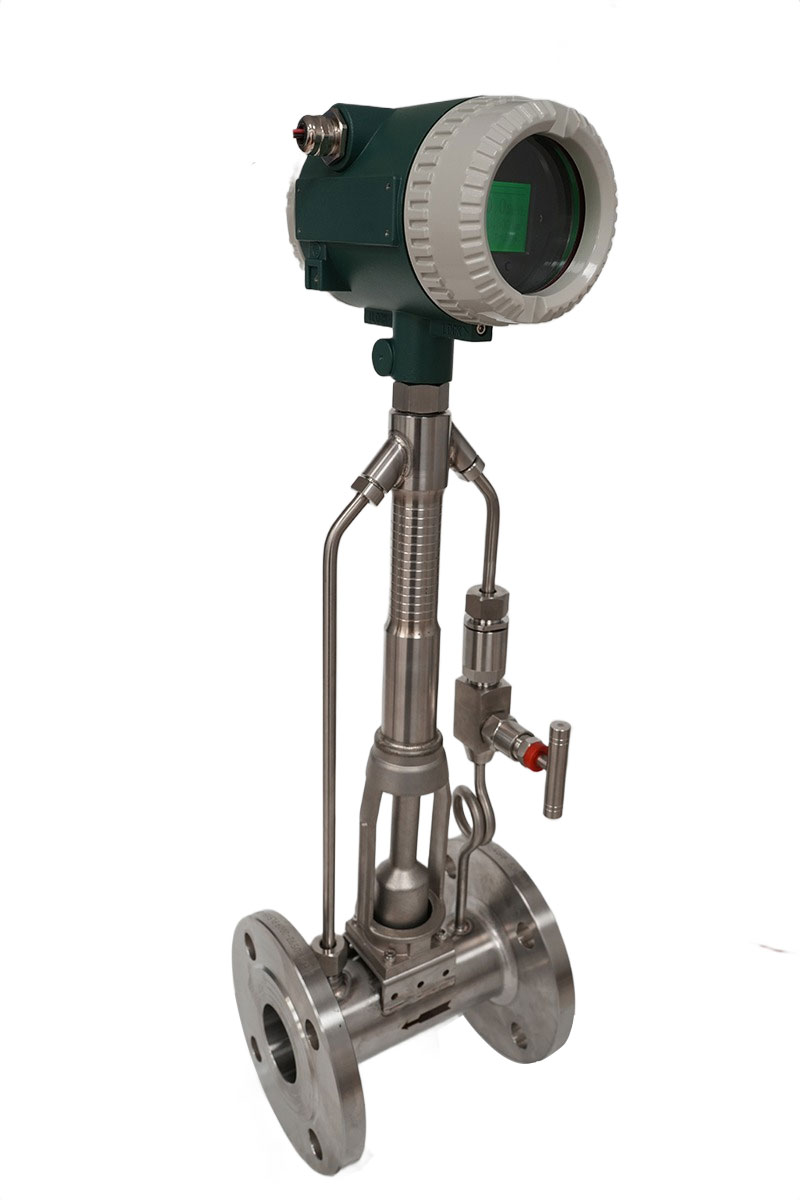

מד זרימה מסוג מערבולת פועל על פי אפקט "רחוב מערבולת פון קרמן", עיקרון של דינמיקת נוזלים. הוא משיג זאת על ידי הצבת חסימה לא יעילה, המכונה גוף צוק או מוט ניקוז, בנתיב הזרימה.
עקרון הפעולה: כאשר נוזל עובר מעבר לגוף הצוק, הוא נפרד ויוצר דפוס חוזר של מערבולות מתחלפות במורד הזרם. בטווח מסוים של קצבי זרימה, התדירות שבה מערבולות אלו נפלטות היא ביחס ישר למהירות הנוזל. חיישן מזהה את תדירות פליטת המערבולת הזו כדי לחשב את קצב הזרימה.
יתרונות טכניים ויישומים: טווח מדידה רחב: מתאים לספקטרום רחב של קצבי זרימה.
· דיוק מדידה גבוה: מספק מדידות יציבות ומדויקות.
· תאימות נוזלים רב-תכליתית: ניתן למדוד נוזלים, גזים וקיטור.
· אובדן לחץ קבוע נמוך: השפעה מינימלית על צריכת האנרגיה של המערכת.
חזית טכנית: מחקר מתמשך מתמקד באופטימיזציה של הגיאומטריה של גוף הצוק כדי ליצור רחוב מערבולת יציב וסדי יותר, ובכך לשפר עוד יותר את דיוק ואמינות המונה.
טווח מהירות טיפוסי: נוזלים: כ-0.3 עד 10 מטר/שנייה (1 עד 33 רגל/שנייה)
גזים/קיטור: כ-3 עד 80 מטר/שנייה (10 עד 260 רגל/שנייה)

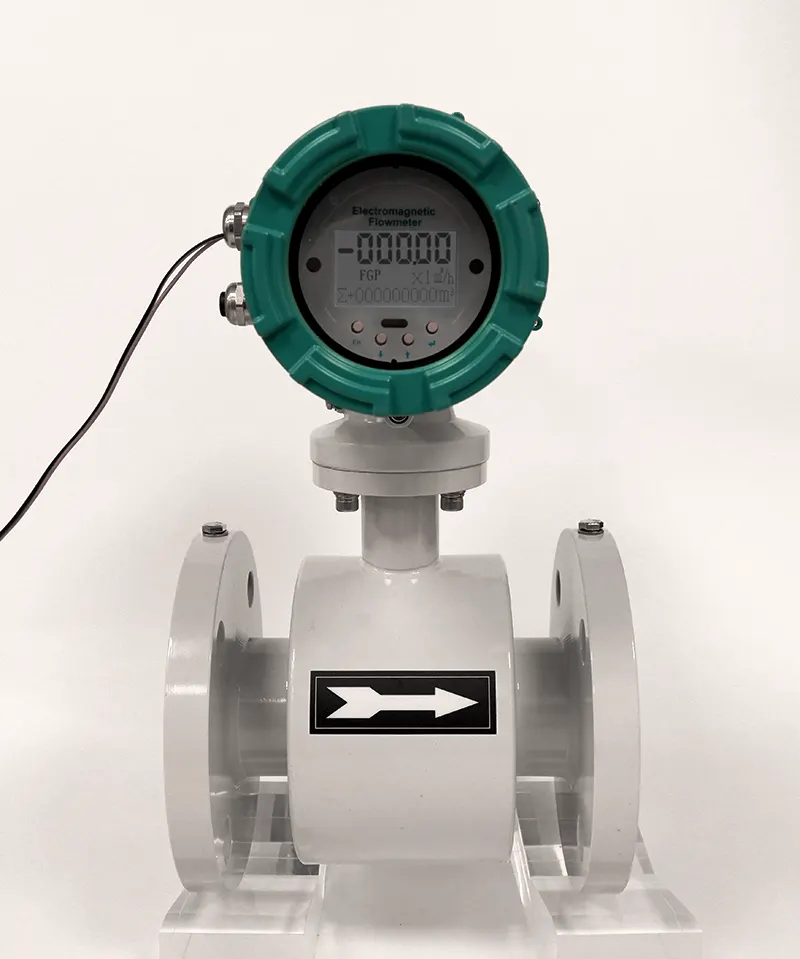

בהתבסס על חוק פאראדיי של אינדוקציה אלקטרומגנטית, מד הזרימה האלקטרומגנטי הוא הבחירה האידיאלית למדידת זרימת נוזלים מוליכים.
עקרון הפעולה: כאשר נוזל מוליך זורם דרך שדה מגנטי שנוצר על ידי המונה, הוא פועל כמוליך. זה יוצר מתח הניצב הן לכיוון הזרימה והן לשדה המגנטי. גודל המתח הזה הוא ביחס ישר למהירות הממוצעת של הנוזל.
יתרונות טכניים ויישומים: · תגובה מהירה במיוחד: עם היסטרזיס זניחה, מושלם ללכידת שינויי זרימה מיידיים.
· אין חסימה לזרימה: הצינור נקי, כלומר אין חלקים נעים ואין אובדן לחץ נוסף, זהו מד זרימה בקוטר מלא. מידע טכני נוסף על מד זרימה בקוטר מלא: מד זרימה אלקטרומגנטי בקוטר מלא
· דיוק גבוה: בפרופיל זרימה יציב ומפותח במלואו, המד מייצג במדויק את המהירות הממוצעת.
מגבלות ואמצעי נגד: · דרישות נוזל: הנוזל הנמדד חייב להיות בעל מוליכות חשמלית מינימלית, מה שהופך אותו לבלתי מתאים לגזים ולרוב המוצרים מבוססי הפחמימנים.
· הפרעות אלקטרומגנטיות (EMI): יכול להיות רגיש לרעש חשמלי חיצוני. נדרשים הארקה נכונה ומיגון אלקטרומגנטי לפעולה אמינה.
טווח מהירות טיפוסי: נוזלים: יכולים למדוד טווח רחב מאוד, בדרך כלל בין 0.1 ל-10 מטר/שנייה (0.3 עד 33 רגל/שנייה), ומצטיינים ביישומים בעלי זרימה נמוכה שבהם מדי מים אחרים עלולים להיכשל.
מה כדאי לדעת עוד על פתרונות מדידה לזרימה נמוכה? לחץ כאן: מד זרימה קטן

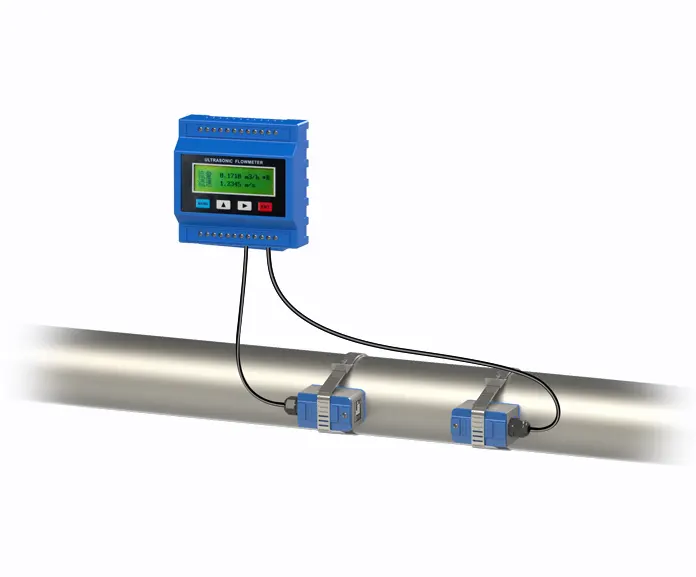

מדידת זרימה אולטרסאונדית היא טכנולוגיה לא פולשנית המתקדמת במהירות. היא מחשבת זרימה על ידי ניתוח התנהגות גלי קול אולטרסאונד כשהם עוברים דרך נוזל נע.
עקרון הפעולה: ישנן שתי שיטות עיקריות:
1. שיטת זמן מעבר: שיטה זו מודדת את הפרש הזמן בין פולס אולטרסוני הנשלח במעלה הזרם לבין פולס הנשלח במורד הזרם. הפולס נע מהר יותר עם הזרימה ולאט יותר נגדה. הפרש זמן זה הוא ביחס ישר למהירות הנוזל. מידע נוסף על שיטת זמן מעבר: מד זרימה בזמן מעבר
2. שיטת דופלר: שיטה זו מסתמכת על אפקט דופלר. היא משדרת אות קולי לתוך הנוזל, המוחזר מחלקיקים מרחפים או בועות אוויר. שינוי התדר של האות המוחזר הוא פרופורציונלי למהירות הנוזל. מידע נוסף על מד זרימה דופלר: מד זרימה קולי דופלר
יתרונות טכניים ויישומים: · מדידה לא פולשנית: חיישני Clamp-on מותקנים על החלק החיצוני של הצינור, מה שאינו גורם לירידת לחץ ומאפשר התקנה מבלי להפסיק את התהליך. זה הופך אותם לאידיאליים עבור צינורות בקוטר גדול ויישומים בעלי זרימה גבוהה. מידע טכני נוסף על מדידה לא פולשנית: מד זרימת מים לא פולשני.
זמן מעבר: מציע דיוק גבוה אך מתאים ביותר לנוזלים נקיים, מכיוון שחלקיקים או בועות עלולים להפריע לאות.
דופלר: מצוין למדידת זרימות דו-פאזיות (נוזלים עם מוצקים מרחפים או בועות) במקומות בהם מדי זמן מעבר עלולים להיכשל.
טווח מהירות טיפוסי: · כללי (נוזלים וגזים): רב-תכליתי ביותר, מסוגל למדוד מהירויות נמוכות מאוד עד גבוהות מאוד, לרוב בטווח של 0.03 עד 35 מטר/שנייה (0.1 עד 115 רגל/שנייה).

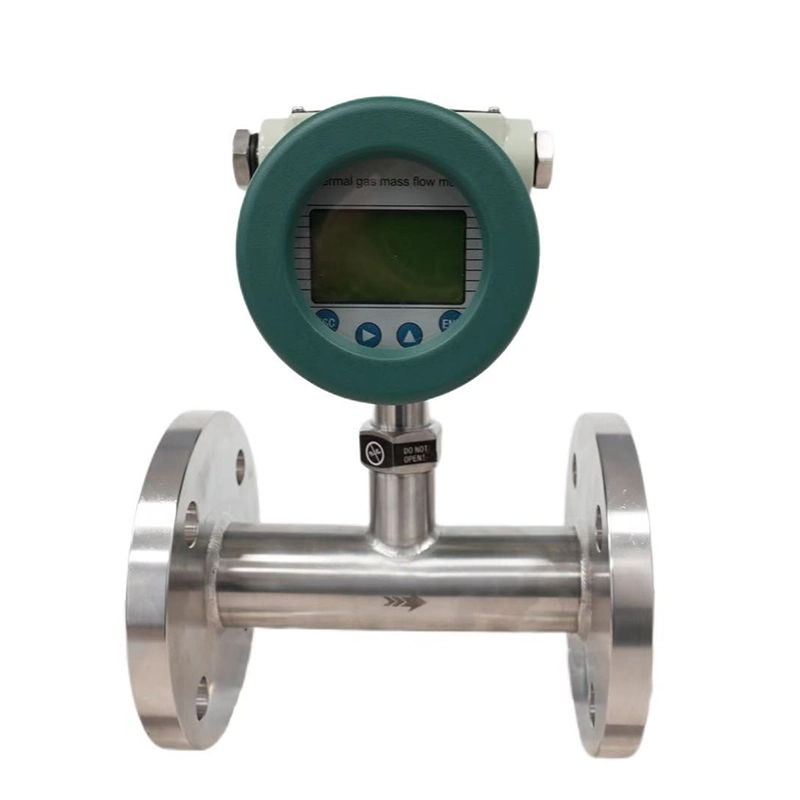

מדי זרימה תרמיים פועלים על סמך עקרונות העברת החום. אלמנט חישה מחומם ממוקם בזרם הזרימה, וקצב פיזור החום נמדד כדי לקבוע את הזרימה.
עקרון הפעולה: קיימים שני מצבים עיקריים:
1. אנמומטריית טמפרטורה קבועה (CTA): החיישן נשמר בטמפרטורה קבועה, ונמדד זרם החימום הנדרש לשמירה עליה. זרימה גבוהה יותר דורשת זרם רב יותר.
2. אנמומטריית זרם קבוע (CCA): זרם קבוע מופעל על החיישן, ונמדדת שינוי הטמפרטורה המתקבל. זרימה גבוהה יותר מביאה לטמפרטורת חיישן נמוכה יותר.
סוגים ויישומים: · מד רוח חוט חם: זהו מד מהירות אמיתי הידוע בתגובת התדר הגבוהה ביותר שלו ובגודל הגשוש הקטן שלו. הוא נמצא בשימוש נרחב במחקר דינמיקת נוזלים למדידת מהירות מיידית בנקודות ספציפיות בשדה זרימה.
· מדי זרימה תרמית למסה: רוב מדי הזרימה התרמית התעשייתיים מתוכננים כך. אות הפלט שלהם קשור ישירות לקצב זרימת המסה של הנוזל, ולא לקצב הזרימה הנפחי שלו, וזהו הבדל מרכזי. הם טובים במיוחד למדידת גז בזרימה נמוכה.
טווח מהירויות טיפוסי (ליישומי גז תעשייתיים): גזים: מצוינים ליישומים במהירות נמוכה, עם טווח רחב מאוד הנע בדרך כלל בין 0.1 ל-120 מטר/שנייה (0.3 עד 400 רגל/שנייה).
