מד זרימה תלת-קלאמפ

2026/03/10 2025/06/05

מד זרימה Tri-Clamp מתייחס לכל סוג של מד זרימה המשתמש באביזרי Tri-Clamp - סוג של חיבור היגייני בעל שחרור מהיר הנפוץ בתעשיות בהן ניקיון ותחזוקה קלה הם קריטיים. Tri-Clamp, הידוע גם בשם Tri-Clover, נמצא בשימוש נרחב בתעשיות המזון והמשקאות, התרופות והביוטכנולוגיה בשל עיצובו החלק ונטול הסדקים המונע צמיחה של חיידקים ומאפשר ניקוי ועיקור קלים.

יתרונות חיבורי Tri-Clamp עבור מדי זרימה

היתרונות העיקריים של אביזרי Tri-Clamp כוללים:
עיצוב סניטרי:
אידיאלי לתהליכי ניקוי במקום (CIP) וסטריליזציה במקום (SIP). לדוגמה, מדידת זרימת חלב, מדידת זרימת יוגורט ומדידת זרימת שמן מאכל, כולן דורשות חיבורי מהדק לפירוק וניקוי קלים.

התקנה ללא כלים: קל להרכבה ופירוק ללא כלים מיוחדים.

עמיד בפני דליפות: ביצועי איטום גבוהים עם אטמים מתאימים.

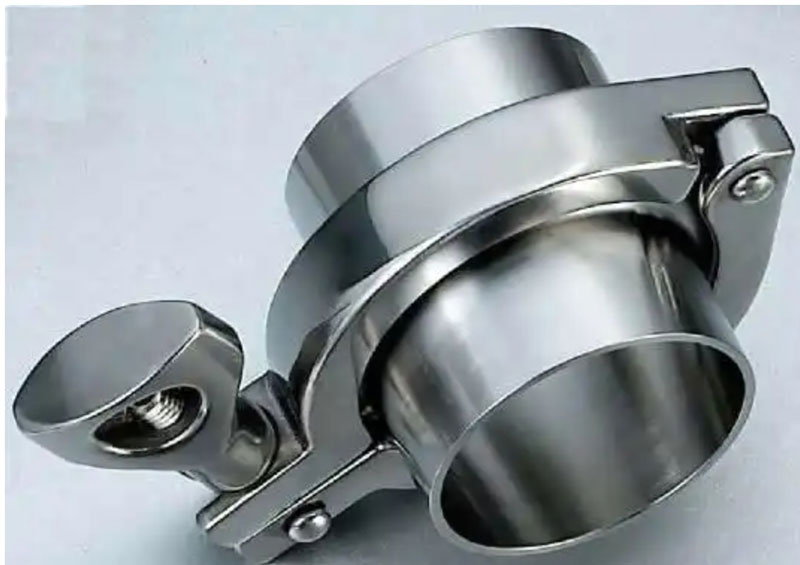

Silverinstruments.com מספקת סטים מלאים של אביזרים ל-tri-clamp

גדלים סטנדרטיים:
תואם לצינורות סניטריים וציוד תהליכים ברחבי העולם. Silverinstrumentants.com מספקת בדרך כלל ערכות שלמות של אביזרים מסוג Tri-Clamp, מה שמבטל את הטרחה של לקוחות בחיפוש אחריהם. יתרונות אלה הופכים את מדי הזרימה Tri-Clamp לבחירה המובילה במערכות תהליכים היגייניות. חיבורי Tri-Clamp כוללים אוגן סניטרי, טבעת ריתוך לצינור + Tri-Clamp + אטם.

סוגי מדי זרימה תלת-מהדקים

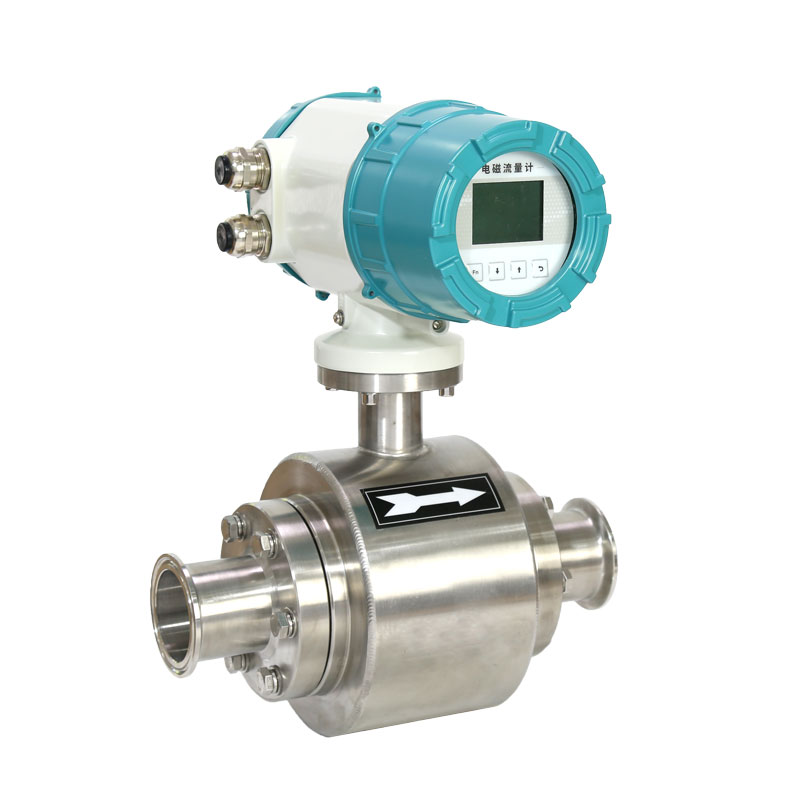

1. מדי זרימה אלקטרומגנטיים תלת-מהדקים (מגמטרים)

מדי זרימה אלקטרומגנטיים משתמשים בחוק פאראדיי כדי למדוד נוזלים מוליכים כמו מיצים, חלב, מוצרי חלב ומי שתייה. עם עיצוב סניטרי Tri-Clamp, חיישני זרימה סניטריים אלה מושלמים עבור מזון נוזלי, משקאות ונוזלי CIP. מדי זרימה מגנטיים Tri-Clamp מושלמים עבור מזון נוזלי, משקאות וכן הלאה.

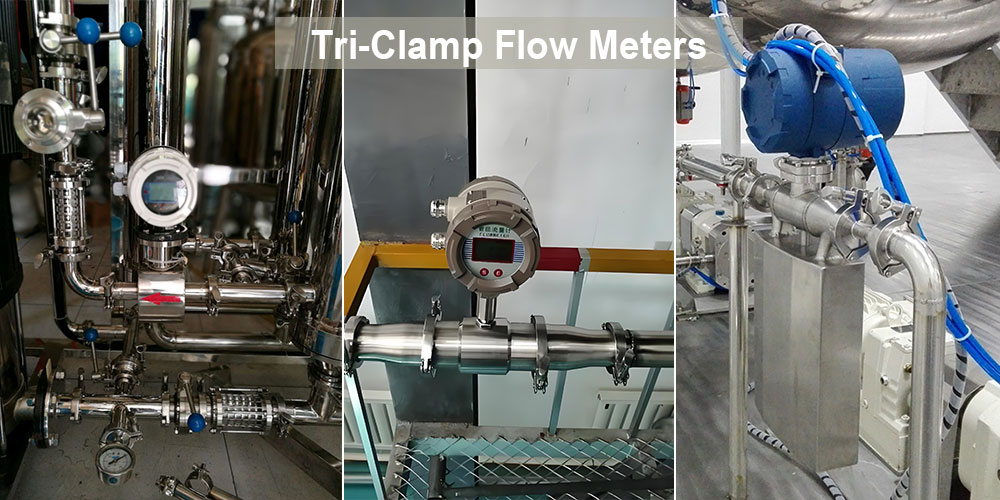

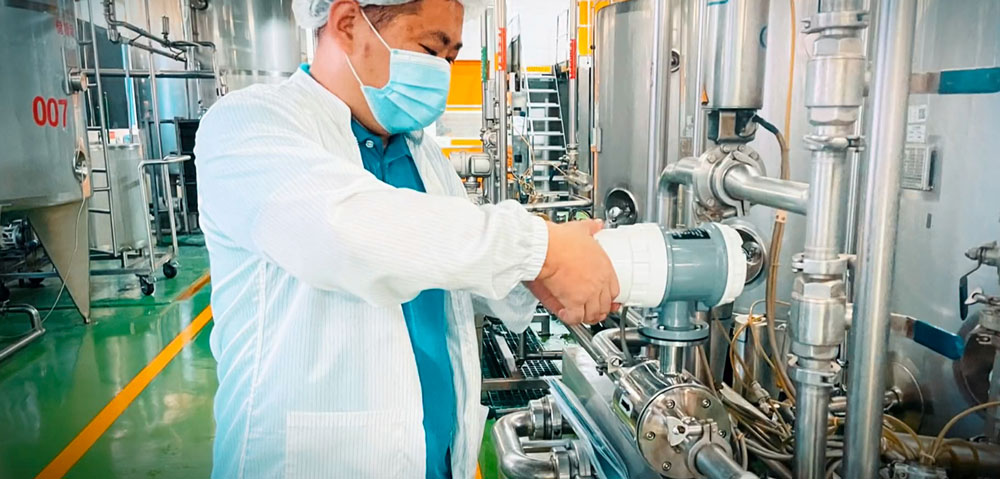

tri-clamp flow meters for hygienic process systems

מדי זרימה תלת-מהדקים למערכת תהליכים היגיינית

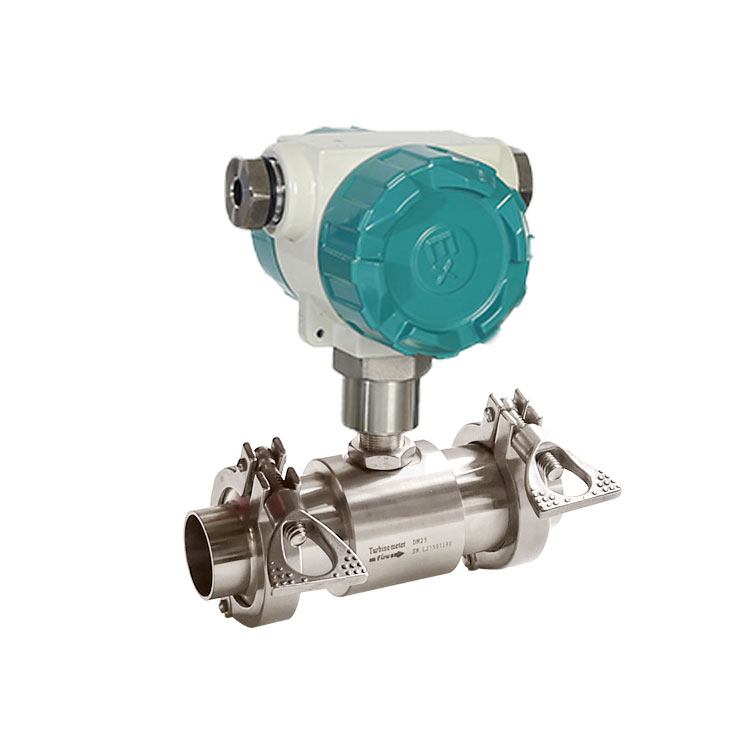

2. מדי זרימה לטורבינות תלת-מהדק

מדי טורבינה מודדים זרימה בהתבסס על מהירות הסיבוב של הטורבינה בזרם הנוזל. כאשר הם מצוידים בקצוות Tri-Clamp, הם מתאימים לנוזלים בעלי צמיגות נמוכה כגון מים, מים מזוקקים, שמן מאכל, שמן חמניות, שמן צמחי, בירה או ממסים בסביבות היגייניות.

3. רוטמטרים בצינורות מתכת (מדדי זרימה בעלי שטח משתנה)

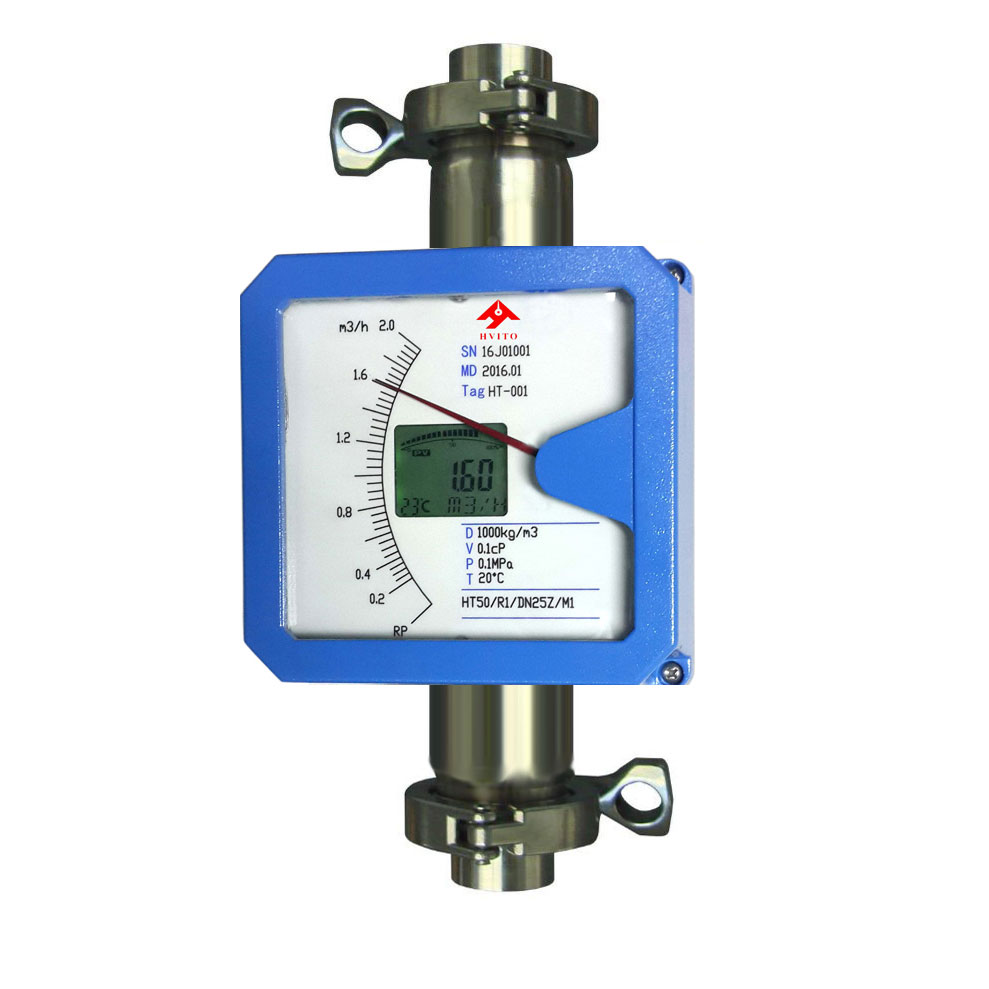

variable area flow meters with tri-camp fittings

מדי זרימה VA אלה מודדים זרימה באמצעות מצוף הנע בתוך צינור מתכת מחודד. למרות שהם פחות נפוצים במערכות סניטריות, קיימות אפשרויות Tri-Clamp לחיווי זרימה הדורש תחזוקה נמוכה בקווי שירות. רוטמטר סניטרי יכול למדוד חלב, מיץ, חומץ, מי RO, מים מזוקקים וכן הלאה.

4. מדי זרימת מסה היגייניים של קוריוליס

מדי קוריוליס מודדים ישירות זרימת מסה וצפיפות באמצעות אפקט קוריוליס. מדי קוריוליס מדגם Tri-Clamp אידיאליים עבור נוזלים בעלי ערך גבוה, כגון סירופים, מרכיבים פרמצבטיים ומוצרים צמיגים, ומציעים דיוק גבוה ותאימות היגיינית. לדוגמה, מדידת קצב הזרימה של מולסה, שוקולד, יוגורט וריבה.

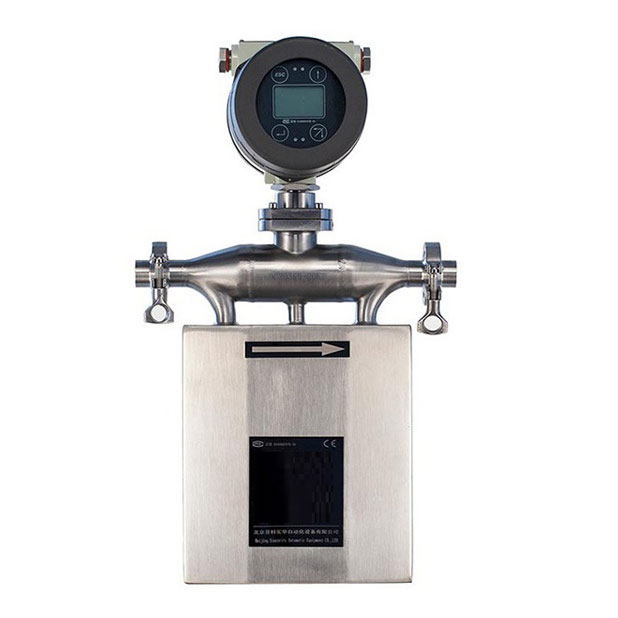

מד זרימת מסה סניטרי של קוריוליס לתעשיית המזון

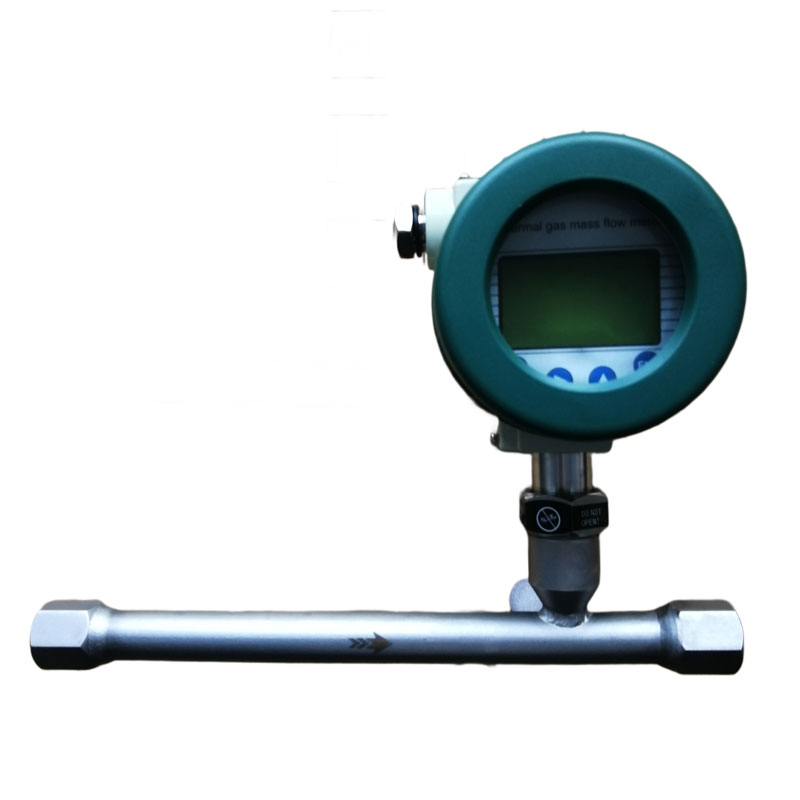

5. מדי זרימת מסה תרמית

אלה מודדים את זרימת המסה של גזים על סמך פיזור חום. עם הרכבה ב-Tri-Clamp, הם משמשים למדידת גז תסיסה או אספקת גז נקי במסגרות ביוטכנולוגיה או תרופות.

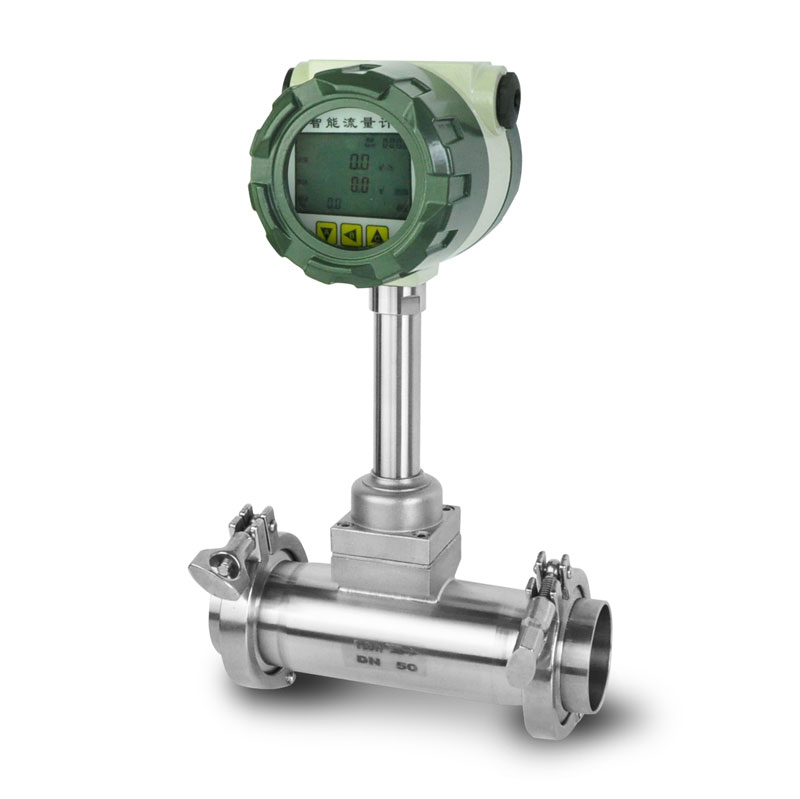

6. מדי זרימה וורטקס תלת-מהדק

מדי זרימת מערבולת מזהים מערבולות הנפלטות על ידי גוף צוק בזרם הזרימה. מדי מערבולת Tri-Clamp טובים ליישומי קיטור, גז ונוזלים נקיים בסביבות סניטריות שבהן דיוק בינוני מקובל.

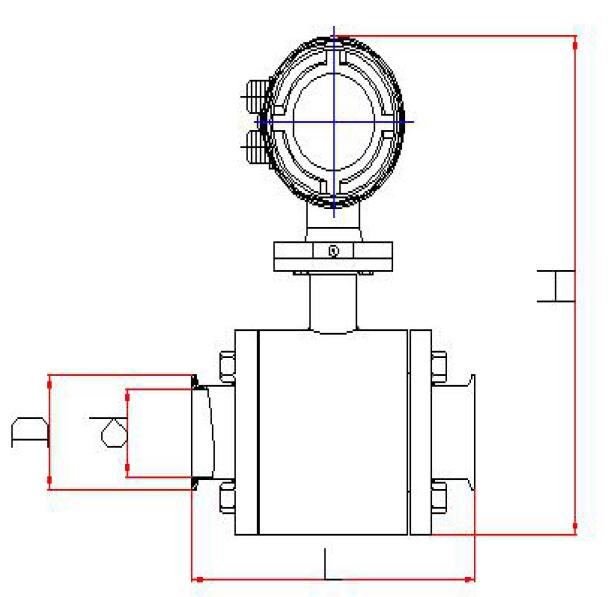

גודל חיבור Tri-Clamp

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com מציעים סוגים שונים של מדי זרימה בעלי שלושה מהדקים

מדי זרימה Tri-Clamp משלבים מדידת זרימה מדויקת עם חיבורים סניטריים וידידותיים למשתמש. על ידי הצעת מגוון רחב של טכנולוגיות זרימה בתצורת Tri-Clamp, הם מספקים פתרונות גמישים לתעשיות הדורשות גם ניקיון וגם ביצועים. בין אם אתם מודדים חלב, בירה, חמצן או רכיבים פרמצבטיים, יש מד זרימה Tri-Clamp שיענה על הצרכים שלכם.

הסרטון הבא יכול לספק מידע נוסף על מד זרימה מסוג tri-clamp וכיצד להתקין אותו באופן ספציפי.
