מדידת מפלס שבבי עץ

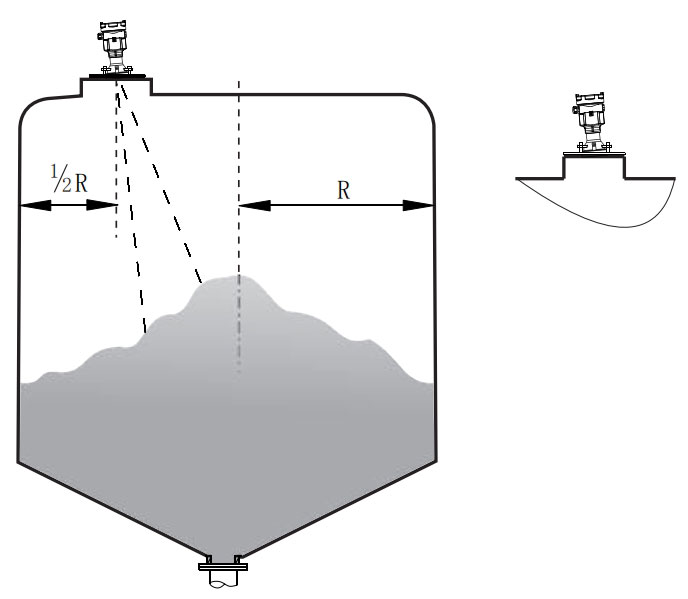

שילוב סיבים יוצר חללים ואותות רמה כוזבים

חיקויים של טכנולוגיות מדידת מפלס קונבנציונליות
- משדרי מפלס אולטרסאונד:
אבק סופג גלים אקוסטיים, וגורם לסחיפה של >15% במדידה
כאשר מצטבר נסורת, הפערים גדולים יחסית, ואפקט המדידה של מד מפלס קולי גרוע.

משדרי לחץ טבולים:
סיבי עץ מסתבכים בין גלאים וגורמים נזק קבוע. משדרי לחץ טבולים משמשים למדידת מפלס נוזלים, כגון מים, סולר, דלק, אינם מתאימים לשבבי עץ.

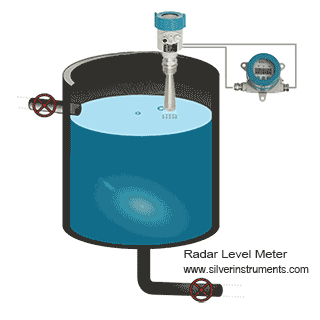

משדר מפלס מכ"ם 80GHz: מהפכה במדידת שבבי עץ



שימוש בטכנולוגיית גל רציף מווסת תדר (FMCW) עם גלי מיקרו בתדר גבוה של 78-82GHz. אורך הגל של 3.6 מ"מ (שליש ממכ"ם רגיל של 26GHz) בשילוב עם זווית אלומה צרה של 12° מאפשר מיקוד מדויק:

1. מיקרוגלים בתדר גבוה חודרים ענני אבק
2. קרן צרה מונעת הפרעות קיר
3. אלגוריתם מעקב דינמי אחר משטחים מטפל במשטחים לא סדירים
4. טכנולוגיית שיפור הד מפצה על השתקפויות חלשות

Parameter	Ultrasonic	26GHz Radar	80GHz Radar
Dust Penetration	≤30%	≤50%	≤85%
Beam Angle	12°-15°	20°	3°-12°
Min. Dielectric Constant	N/A	≥2.0	≥1.5
Bridging Detection	None	Limited	Intelligent

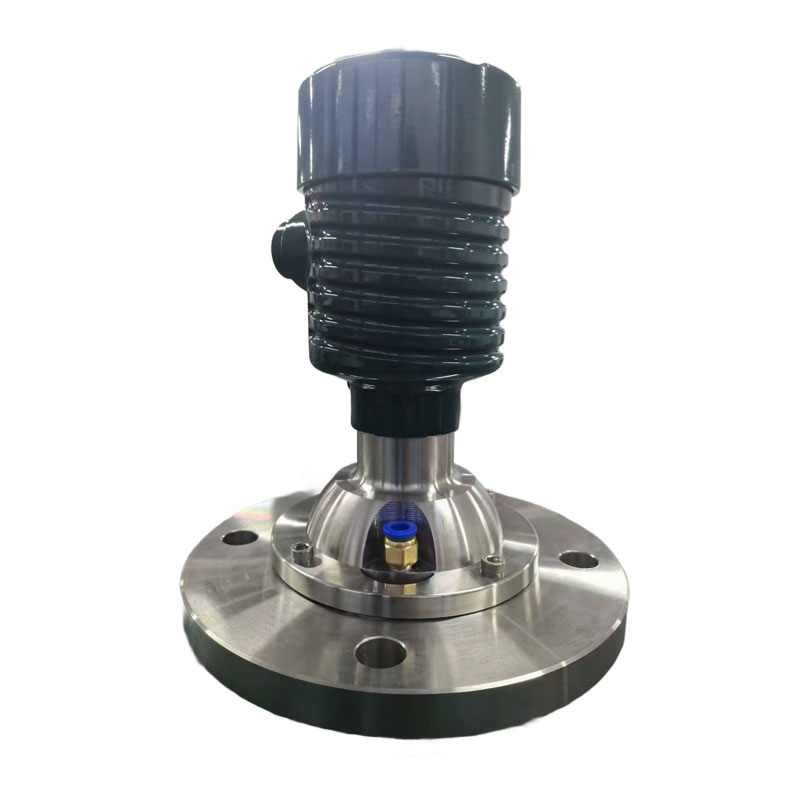

מפרט טכני מרכזי של משדר רמת שבבי עץ:
טווח תדרים: 78-82GHz (λ=3.6mm)
- מפלס סילו מקסימלי יכול להגיע ל-120 מטר
- דיוק: ±2 מ"מ (אפילו בסילואים בגובה 10 מטר ~ 20 מטר)
- זווית אלומה מתכווננת: 3°/6°/12° (ניתנת להגדרה באמצעות תוכנה)
- טמפרטורת תהליך: -40~200°C (עם ממשק טיהור אוויר)
- חומרי אנטנה: אטום/קרמי PTFE (מונע סתימה)
- עיבוד אותות: 64 ספקטרום/שנייה + זיהוי דפוסי הד באמצעות בינה מלאכותית
- פלט 4-20mA, אופציה עם HART ו- MODBUS RTU

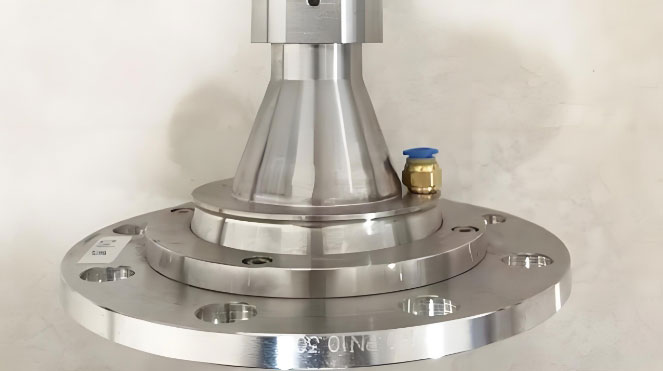

- זווית כוונון אוגן אוניברסלית, מתאימה למדידה מוצקה, גודל האוגן יכול להיות 3”, 4”, 5” 6” ו-8 אינץ'.
