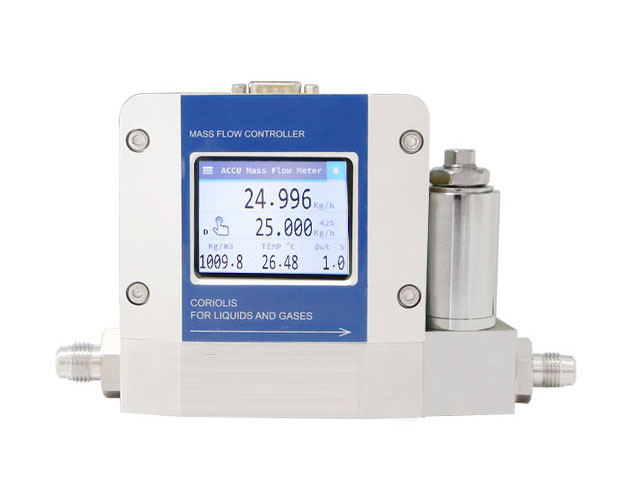

מהו מד זרימה קטן של קוריוליס? מדי זרימה קוריוליס קונבנציונליים משמשים למדידות זרימה גדולות, כגון 50Mt/h, 100 Mt/h או אפילו יותר. . SH-CMF-FE מיישם בהצלחה טכנו זרימה של Coriolis...
מד זרימת טורבינה למדידת מים בזרימה נמוכה עם ההתקדמות המתמשכת של החברה והמדע והטכנולוגיה, ניתנה יותר ויותר תשומת לב למדידת זרימה במערכות תעשייתיות שונות...

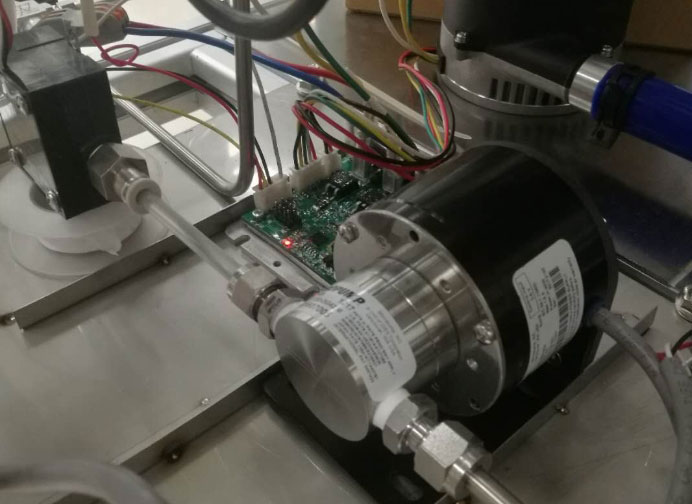

מד זרימת הדלק בקוטר 3/8 אינץ' הוא מכשיר מדידה מדויק למדידת זרימת דלק שתוכנן במיוחד למדידת זרימת דלק בקוטר קטן. האות "3/8" בשמו מתייחסת לגודל פתח החיבור של מד הזרימה, השקול לקוטר צינור של כ-9.525 מילימטרים (מ"מ). כלומר, קיימת סבירות גבוהה מאוד שגודל הצינור המחבר מד זרימה זה הוא גם 3/8 אינץ'. מד זרימה קומפקטי זה ממלא תפקיד חיוני במצבים בהם נדרש ניטור מדויק של יישומי דלק בעלי זרימה נמוכה.
מד זרימה 3/8 אינץ' מתייחס לחיבור יציאת חיישן הזרימה בגודל 3/4 אינץ'.
מנקודת מבט טכנית, מדי זרימת דלק בגודל 3/8 אינץ' משתמשים בדרך כלל בעקרונות מדידה מדויקים, כגון מד זרימת טורבינה , מד זרימת גלגלי שיניים או מדי זרימת מסה קוריוליס, כדי ללכוד ולתעד במדויק את הזרימה המיידית והמצטברת של דלק. טווח המדידה שלהם הוא בדרך כלל בין 0.1-30 ליטר לדקה (בהתאם לדגם), מה שהופך אותם למתאימים במיוחד לניטור מערכות דלק עם זרימה קטנה. החומרים העיקריים של מדי זרימה אלה הם לרוב נירוסטה, סגסוגת אלומיניום או פלסטיק הנדסי בעל חוזק גבוה, מה שמבטיח עמידות ותאימות כימית עם דלק.

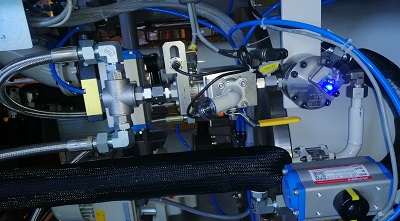

מד זרימה 3/8 אינץ' לניטור מערכות דלק קטנות
היכן משתמשים במד זרימת דלק 3/8 אינץ'?
מדי זרימת דלק בגודל 3/8 אינץ' נמצאים בשימוש נרחב בתחומים תעשייתיים שונים בשל קוטרם הקטן ומאפייני הדיוק הגבוהים שלהם.
1. תחום התעופה: משמש עבור מערכות דלק של מטוסים קטנים, רחפנים ומסוקים, ניטור קצב צריכת דלק של מנועים כדי להבטיח בטיחות טיסה וחיסכון. ביישומי תעופה, האמינות והדיוק של מדי זרימה הם קריטיים, וכל טעות מדידה עלולה להוביל לשגיאות חמורות בחישוב דלק.
2. בדיקות רכב: משמשות בפיתוח מנועים ובדיקות ביצועים למדידה מדויקת של מאפייני הזרימה של מערכות הזרקת דלק. יצרני רכב ומוסדות מחקר ופיתוח משתמשים בנתונים אלה כדי לייעל את תכנון המנוע, לשפר את יעילות הדלק ולעמוד בתקני פליטה מחמירים יותר ויותר.
3. ציוד בעירה תעשייתי: ניטור אספקת דלק עבור דוודים קטנים, מערכות גנרטורים ומערכות חימום תעשייתיות. יישומים אלה דורשים אספקת דלק רציפה ויציבה, ומדי זרימה מסייעים למפעילים לשמור על יעילות בעירה אופטימלית.

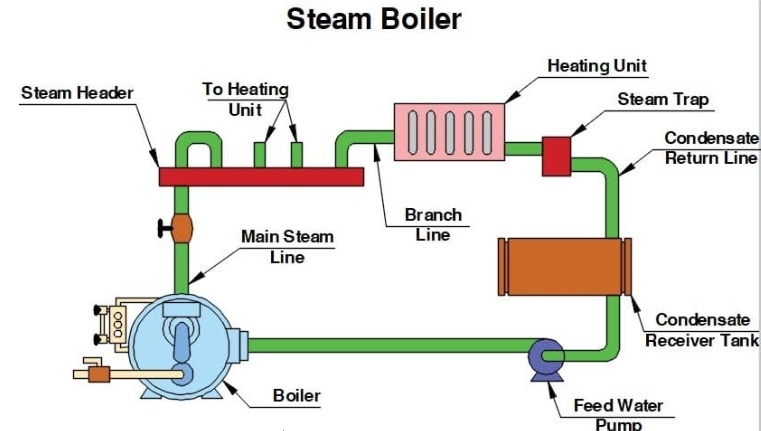

דוודים קטנים עשויים להזדקק למד זרימת דלק בגודל 3/8 אינץ'
4. מחקר מעבדתי: לספק נתוני זרימה מדויקים בפרויקטים מדעיים כגון בדיקות יעילות תוספי דלק ופיתוח מנועים חדשים. מדי זרימה ברמת מחקר דורשים לעתים קרובות דיוק גבוה יותר ופונקציות פלט נתונים מורכבות יותר.

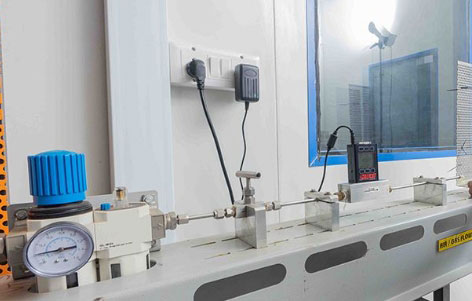

מד זרימה 3/8 אינץ' למחקר מעבדתי
5. מערכת כוח עזר לאוניות: משמשת לניטור דלק של מנועי עזר בכלי שיט קטנים או גדולים, ועוזרת לייעל את צריכת הדלק ואת תוכניות הניווט.

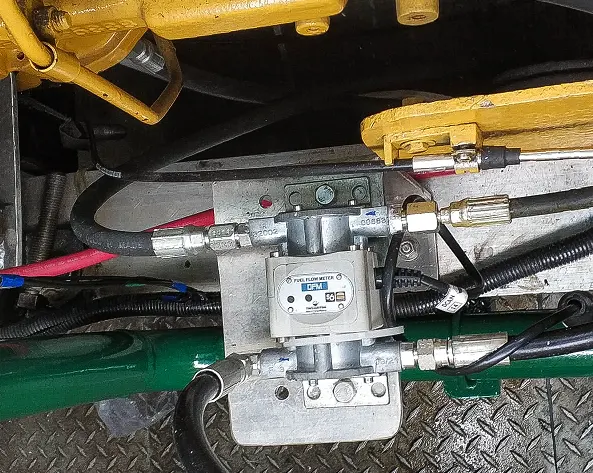

מד זרימה קטן בגודל 3/8 אינץ' למדידת דלק בכלי שיט
מהם הקשיים הטכניים במדידת דלק בזרימה נמוכה?
מדידת זרימת דלק בקוטר קטן מתמודדת עם אתגרים טכניים מרובים: בעיית הרגישות הנגרמת מתעבורה נמוכה במיוחד היא הקושי העיקרי. בקוטר של 3/8 אינץ', קצב זרימת הדלק עשוי להיות איטי מאוד, כגון 10 מ"ל/דקה או 50 סמ"ק בלבד, וייתכן שטכניקות מדידת זרימה מסורתיות לא יוכלו לזהות במדויק אותות זרימה חלשים כאלה, לדוגמה מדי זרימה של טורבינה או רוטמטרים מצינורות מתכת . זה דורש ממדי זרימה רגישות גבוהה במיוחד, המסוגלת להבחין בשינויי זרימה קטנים תוך שמירה על יציבות המדידה.
לא ניתן להתעלם מהשפעת השינויים במאפייני הדלק. לסוגים שונים של דלקים (כגון בנזין, סולר, קרוסין לתעופה וכו') יש מאפייני צמיגות, צפיפות וסיכוך שונים, אשר משתנים עם הטמפרטורה ומשפיעים ישירות על דיוק המדידה של מדי זרימה. מד זרימת דלק איכותי בגודל 3/8 אינץ' צריך להיות מסוגל לפצות על שינויים אלה בתכונות פיזיות או לשמור על ביצועי מדידה עקביים על פני סוגי דלק שונים.
מגבלות תנאי ההתקנה הגבירו את קושי היישום. מערכות בקוטר קטן בדרך כלל מוגבלות במקום ודורשות מבני מדי זרימה קומפקטיים ללא אובדן לחץ מוגזם עקב ההתקנה. בנוסף, גורמים סביבתיים כמו רעידות בצנרת ותנודות טמפרטורה משפיעים באופן משמעותי יותר על מדידת זרימה קטנה, ונדרש תכנון מיוחד כדי לבטל השפעות אלו.

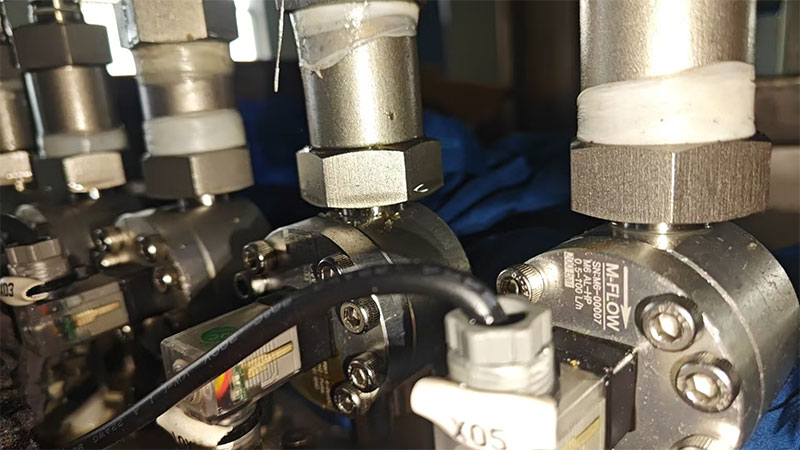

למערכות בקוטר קטן יש מגבלות על השטח
שמירה על יציבות לטווח ארוך היא אתגר נוסף למדידת זרימה קטנה. דלק עשוי להכיל חלקיקים קטנים או זיהומים שעלולים להשפיע על הרכיבים המכניים או החיישנים של מד הזרימה לאורך זמן. מד זרימת דלק מצוין בגודל 3/8 אינץ' צריך להיות בעל יכולת ניקוי עצמי או עיצוב נגד זיהום כדי להבטיח אמינות לטווח ארוך.
פתרון מד זרימת דלק 3/8 אינץ' מאת silverinstruments.com
סילבר אינסטרומנטס פיתחה סדרה של מדי זרימה מיקרו-חיוביים (MPI) כדי לספק פתרונות מקצועיים לאתגרים של מדידת דלק בזרימה קטנה שהוזכרו לעיל. סדרת מדי זרימה זו מתאימה במיוחד ליישומי צינור דלק 3/8 אינץ' ויש לה מספר תכונות מצוינות:

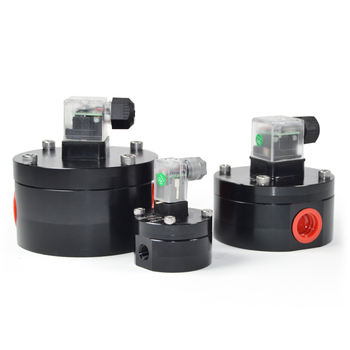

היתרון המרכזי של מד זרימה זה הוא יכולת המדידה המדויקת שלו. באמצעות עקרון מדידת זרימה מדויקת עם גלגל שיניים אובליות (מד זרימה בעל תזוזה חיובית), הוא יכול לשמור על דיוק קריאה של ± 1% אפילו בקצבי זרימה נמוכים במיוחד כמו 0.5 סמ"ק (מ"ל/דקה), ועומד בדרישות ניטור זרימת הדלק המחמירות ביותר. טווח המדידה שלו הוא עד 0.1 ליטר לדקה, ומכסה באופן מלא את טווח הזרימה של מערכת דלק טיפוסית בגודל 3/8 אינץ'. להלן רשימת טווחי הזרימה של מד הזרימה הקטן מסדרת LC-M שלנו, אותו הוא יכול להתמודד איתם:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
התכנון המבני של מד הזרימה הקטן מתחשב במלואו במאפייני היישום של צינורות קטנים בקוטר של 3/8 אינץ'. הגודל הקומפקטי מאפשר התקנה בסביבות מוגבלות, ותכנון אופטימלי של תעלת הזרימה ממזער את אובדן הלחץ, ומונע פגיעה בלחץ ההפעלה הרגיל של מערכת הדלק המקורית. המוצר מציע אפשרויות ממשק מרובות שניתן לשלב בקלות במערכות צנרת קיימות של 3/8 אינץ', לדוגמה בורג, אוגן, מחבר דחיסה.

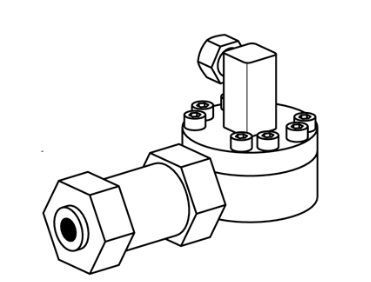

עיצוב קטן וקומפקטי של מד זרימת דלק 3/8 אינץ'
בחירת חומרי חיישני הזרימה משקפת שיקולים מקצועיים. הרכיבים הבאים במגע עם דלק עשויים מפלדת אל-חלד או אלומיניום וחומרים מרוכבים מיוחדים כדי להבטיח עמידות בפני קורוזיה לטווח ארוך ויציבות ממדית. מד הזרימה הקטן מסדרת LC-M עבר בדיקות איטום קפדניות כדי למנוע את הסיכון לדליפת דלק ועומד בתקני בטיחות תעשייתיים.
תצורה פונקציונלית עשירה ומעשית. בנוסף למדידת זרימה בסיסית, הוא יכול גם לספק אפשרויות פונקציונליות שונות כגון בקרת אצווה, MODBUS RS485, פלט פולסים ופלט אות אנלוגי כדי לענות על הצרכים של תרחישי יישומים שונים. עיצוב הממשק הידידותי למשתמש מפשט את הגדרות הפרמטרים ואת פעולות קריאת הנתונים.

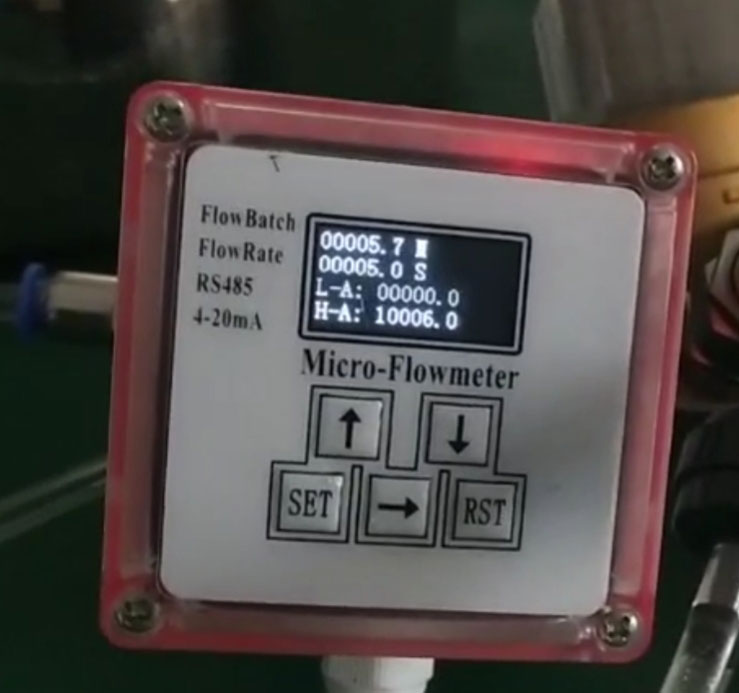

אפשרות עם עיצוב ממשק ידידותי למשתמש עבור מד זרימת דלק 3/4 אינץ'
כיצד לבחור מד זרימת דלק מתאים בקוטר 3/8 אינץ'?
בעת בחירת מד זרימת דלק בקוטר 3/8 אינץ', יש לקחת בחשבון את הגורמים המרכזיים הבאים:
1. התאמת טווח זרימה: יש לוודא שקצבי הזרימה המינימליים והמקסימליים של הדגם הנבחר מכסים את דרישות היישום בפועל, וקצב הזרימה האידיאלי בעבודה צריך להיות בטווח של 20% -80% מהטווח, ויחס ההפחתה עבור מד זרימת דלק קטן הוא 10:1, כלומר אם הזרימה המקסימלית שלך היא 100 מ"ל/דקה, אז הזרימה המינימלית שניתן להבטיח היא דיוק של 10 מ"ל/דקה.
2. תאימות לסוג הדלק: ודא שמד זרימת הדלק בגודל 3/8 אינץ' מתאים לסוג הדלק הספציפי הנמדד, תוך התחשבות בטווח הצמיגות ובתאימות הכימית.
3. דרישות רמת דיוק: בחרו רמת דיוק מתאימה בהתבסס על חשיבות היישום. יישומי מעבדה דורשים בדרך כלל דיוק גבוה יותר מאשר ניטור תעשייתי, silverinstruments.com מציעה מספר אפשרויות למדי זרימת דלק בגודל 3/8 אינץ', החל ממד זרימת קוריוליס ועד מד זרימת תזוזה חיובית עם תקציבים שונים.
4. סוג אות פלט: אנו מספקים מד זרימת דלק דיגיטלי, אנא בחרו פלט אנלוגי (4-20mA/0-10V) או דופק PNP או NPN או ממשקי תקשורת דיגיטליים (MODBUS RS485 וכו') בהתאם לדרישות מערכת רכישת הנתונים.
הגדרת מד זרימת דלק 3/8 אינץ' MODBUS RTU
5. הסתגלות סביבתית: יש לקחת בחשבון את הטמפרטורה, הלחות, הרטט ותנאים אחרים של סביבת העבודה, ולבחור מוצרים עם רמות הגנה מתאימות.
התקנה נכונה חשובה באותה מידה להבטחת דיוק המדידה. אנא השתמשו בתמיכה מתאימה כדי לתקן את הצינור כדי להפחית את השפעת הרעידות. תחזוקה שוטפת כוללת בדיקת מצב המסנן, אימות סחיפה אפסית וכיול דיוק, דבר שיכול להאריך משמעותית את חיי השירות של מד הזרימה ולשמור על אמינות המדידה.
עם השיפור המתמיד בדרישות יעילות הדלק ותקנות הפליטה המחמירות יותר ויותר, טכנולוגיית מדידת דלק בזרימה קטנה תמשיך להתפתח. ככלי מקצועי בתחום זה, חשיבותם של מדי זרימת דלק בגודל 3/8 אינץ' תגדל עוד יותר, ויספק תמיכה בנתונים מרכזיים לאופטימיזציה של חיסכון באנרגיה ובקרה מדויקת בתעשיות שונות.
