4 טכנולוגיות ליבה למדידת זרימת נפט: מדריך לשנת 2025

החשיבות של מדידת זרימת שמן מדויקת

מדידת שמן מדויקת מעניקה לך את המידע הדרוש לך כדי לקבל החלטות פיננסיות ותפעוליות נבונות. היתרונות העיקריים כוללים:

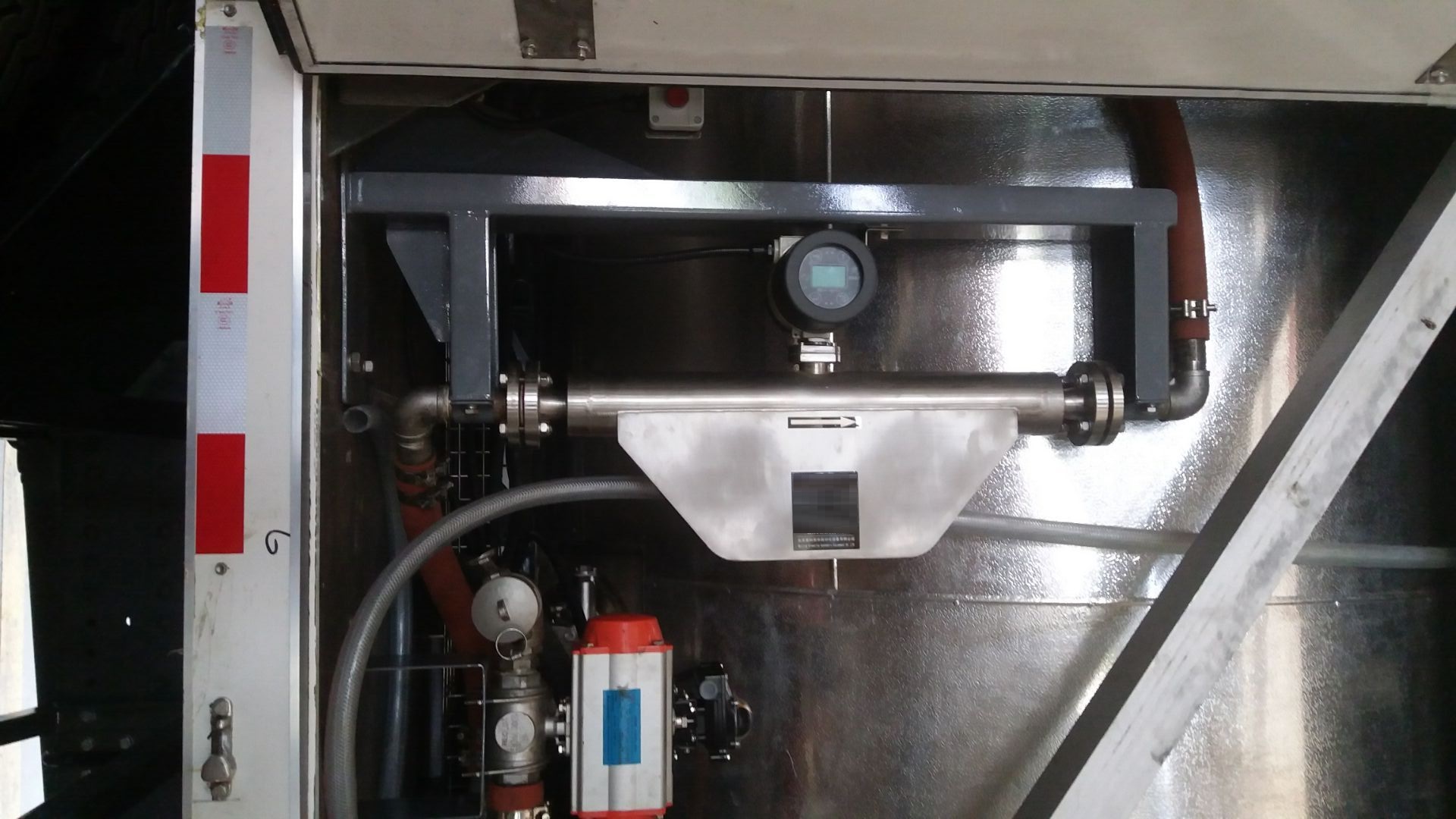

מד זרימה למשאיות מיכלי שמן

• ניהול עלויות: נפט ודלק מדורגים בין עלויות התפעול היקרות ביותר עבור פעולות רבות. הצעד הראשון למקסום יעילות וקיצוץ בהוצאות הוא ניטור מדויק של צריכה של דלק בדודי דלק או סולר בגנרטורים.
• העברת משמורת: דיוק הוא דרישה חוזית ופיננסית ברכישה ומכירה של מוצרי נפט, החל מצינורות נפט גולמי גדולים ועד תדלוק סולר מקומי. הפסדים כספיים משמעותיים עלולים להיגרם כתוצאה ממד אנרגיה לא מדויק.
• בקרת תהליכים ויעילות: בקרת זרימה מדויקת היא קריטית בעיבוד כימי ובזיקוק כדי לנהל את יחסי התגובה, למקסם את התפוקה ולהבטיח את איכות המוצר.
• ניהול מלאי: רמות מלאי מדויקות במיכלי אחסון נשמרות בעזרת נתוני זרימה אמינים, המסייעים גם בזיהוי גניבה או דליפות אפשריות ובמניעת מחסור.

החלטות בסיסיות: מדידת זרימת מסה לעומת מדידת נפח עבור נפט

הבחירה האם למדוד מסה או נפח היא השיקול החשוב הראשון בבחירת מד זרימת שמן.

נפח השמן העובר בנקודה בפרק זמן נתון (למשל, ליטר לדקה, גלונים לדקה) מחושב באמצעות מדידת זרימה נפחית. טכנולוגיות נפחיות כוללות מדי זרימה של טורבינה (TUF) ומד זרימה בעל גלגלי שיניים אובליים . מכיוון שנפח השמן מתרחב בעת חימום ומתכווץ בעת קירור, שינויים בתכונות הנוזל עשויים להשפיע על דיוק השיטה הפשוטה והיעילה הזו.

מסת הנפט העובר נקודה בפרק זמן נתון (למשל, קילוגרמים לשעה, פאונד לדקה) נקבעת על ידי מדידת זרימת מסה. המסה נמדדת ישירות על ידי מדי זרימה קוריוליס. מכיוון שמסת הנוזל נשארת קבועה ללא קשר לטמפרטורה, צמיגות או לחץ, גישת מדידה זו מדויקת יותר באופן מהותי עבור נפט. מדידת מסה ישירה היא הסטנדרט בתעשייה עבור יישומים בעלי ערך גבוה כגון מסחר בהעברת משמורת.

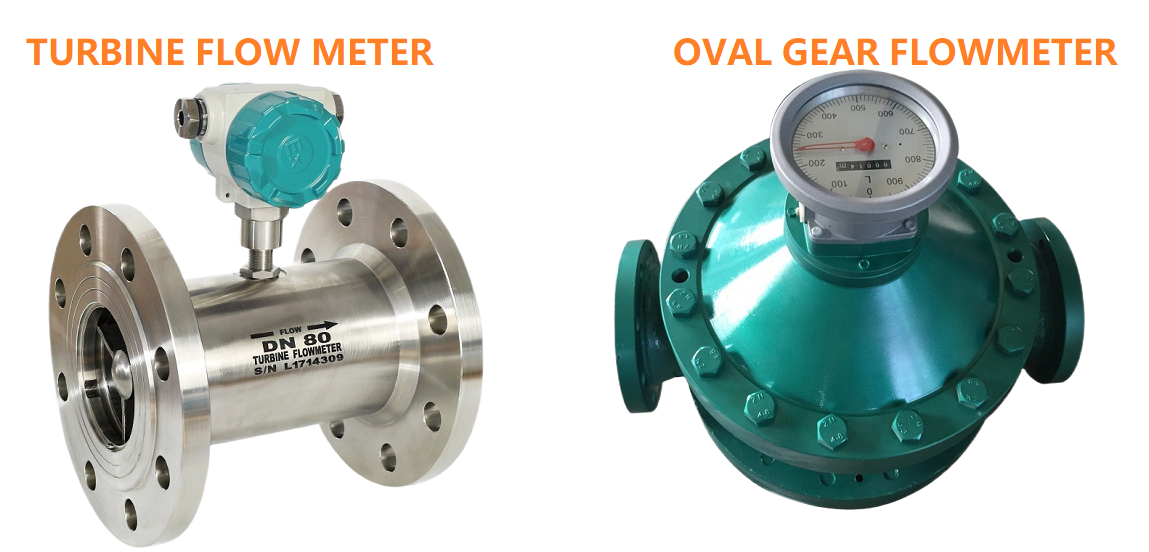

טכנולוגיות מפתח למדידת זרימת שמן

למרות קיומן של טכנולוגיות רבות, הביצועים והאמינות של שלושה סוגים שונים של מדי זרימה הפכו אותם לסטנדרט בתעשייה עבור הרוב המכריע של יישומי נפט.

1. מדי זרימה עם גלגלי שיניים אובליים (תזוזה חיובית)

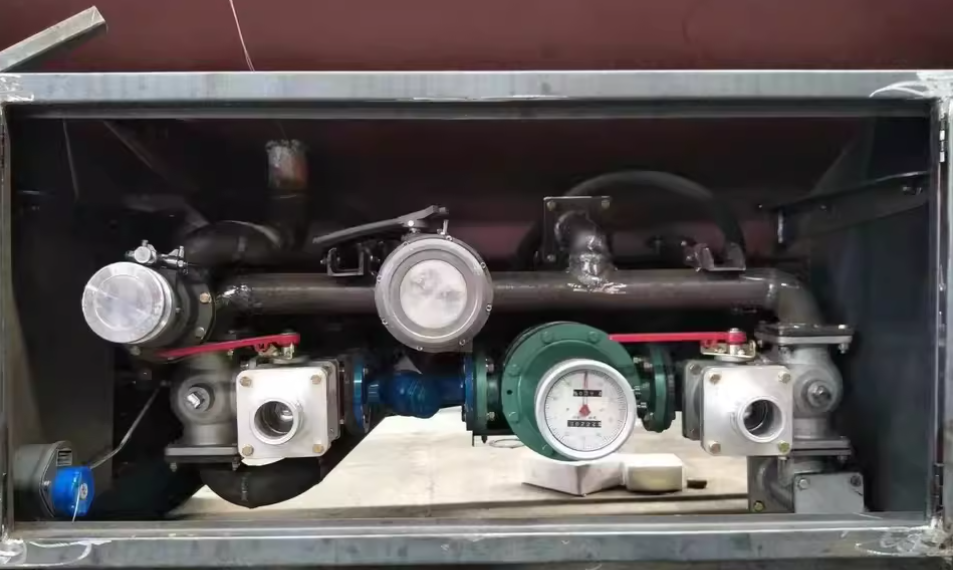

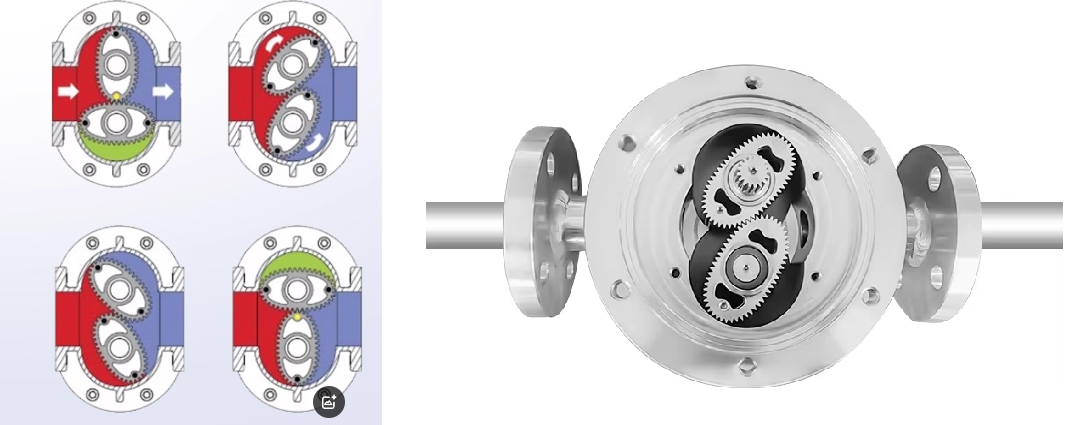

עמודי התווך האמינים של מדידת שמן נפחית הם מדי גלגלי שיניים אובליים. הם מדויקים ואמינים ביותר משום שהם משתמשים בשני גלגלי שיניים משתלבים כדי ללכוד ולהעביר נפח נוזל מדויק ומוגדר בכל סיבוב.

• עיקרון: נפחי (מד זרימת תזוזה חיובית או שאנו מכנים מד זרימת PD)
• יתרונות: דיוק מעולה (בדרך כלל ±0.5%, אופציה עם 0.2%), כמעט חסין מפני שינויים בצמיגות, אין צורך בצינורות ישרים להתקנה, ותפעול ללא חשמל עבור גרסאות מכניות ( מד זרימת שמן מכני ).

  מבוא למד זרימת שמן מכני

• חסרונות: חלקים נעים עלולים להתבלות עם הזמן; אלא אם כן הם מסוננים, הם אינם מתאימים לשמן המכיל מוצקים או חלקיקים שוחקים.
• מתאים ביותר ל: מגוון רחב של שימושים, החל מחלוקה מדויקת של שמני סיכה ושמני הידראוליים ועד למדידת זרימת שמן סולר בדוודים וגנרטורים.

2. מדי זרימת מסה קוריוליס

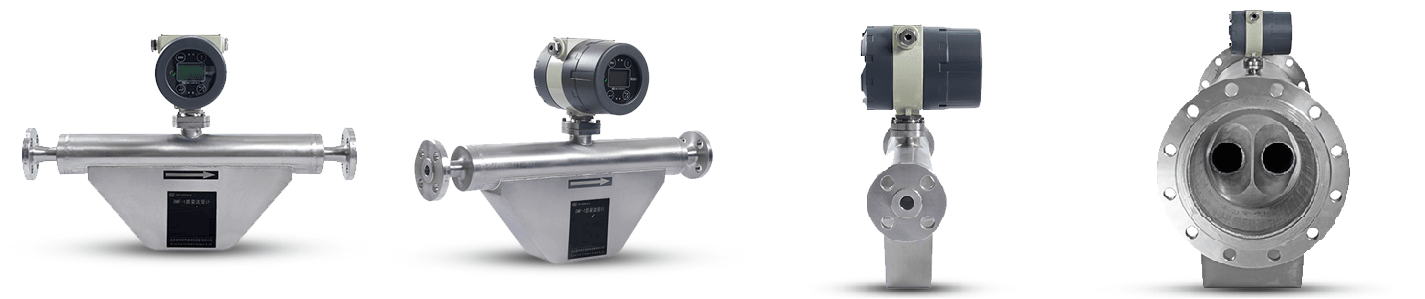

מדי קוריוליס הם האפשרות הטובה ביותר עבור יישומים הדורשים דיוק מרבי (שיכול להגיע לדיוק גבוה של 0.1~0.2%). הם טכנולוגיית מדידת הזרימה היחידה המסוגלת למדוד ישירות את זרימת המסה.

• עיקרון: זרימת מסה ישירה (אפקט קוריוליס). מידע נוסף על מד זרימה קוריוליס: [מהו מד זרימה קוריוליס וכיצד הוא פועל?]
• יתרונות: דיוק מקסימלי (בדרך כלל ±0.1%), חוסר רגישות מוחלט לשינויים בתכונות הנוזל, היעדר חלקים נעים ויכולת למדוד טמפרטורה וצפיפות.
• חסרונות: העלות ההתחלתית הגבוהה ביותר ופוטנציאל לירידה בלחץ.
• מתאים ביותר ל: מדידות מאתגרות (כגון שמן בלחץ גבוה או זרימת שמן בטמפרטורה גבוהה), שמן עם חלקיקים או שמן בעל צמיגות גבוהה והעברות משמורת בעלות ערך גבוה של נפט גולמי ומוצרים מזוקקים. עבור יישומי מדי זרימת מסת דלק שבהם דיוק הוא קריטי, הם הסטנדרט בתעשייה.

3. מדי זרימה לטורבינות נוזלים

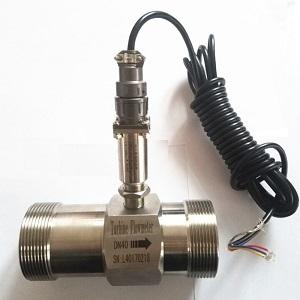

ניתן למדוד שמנים נקיים ומזוקקים בעלי צמיגות נמוכה במחיר סביר באמצעות מדי זרימה של טורבינה.

• עיקרון: נפחי (מהירות)
• יתרונות: דיוק טוב ביחס למחיר, חזרתיות מעולה, עיצוב קומפקטי.
• חסרונות: הדיוק רגיש לשינויים בצמיגות, דורש נוזלים נקיים (מסננים נחוצים), וחלקים נעים נוטים לבלאי.
• מתאים ביותר ל: מדידת מוצרים מזוקקים ונקיים כגון סולר ובנזין בעלי צמיגות נמוכה. למד על מדידת זרימת נפט באמצעות מד זרימת טורבינות נוזליות על מנת להבין את הפוטנציאל והמגבלות שלה.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low

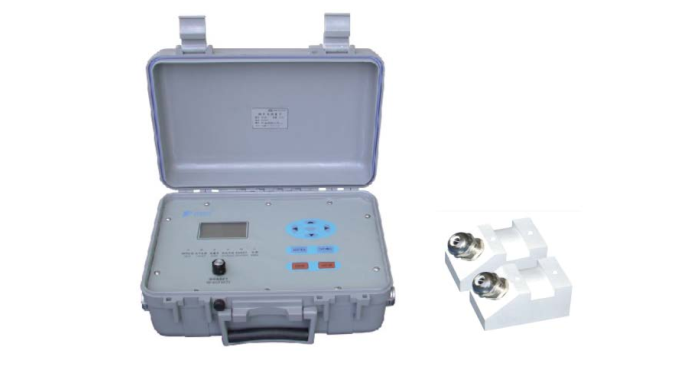

Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

פתרון אתגרים ספציפיים במדידת נפט

מדידת קצבי זרימת שמן נמוכים

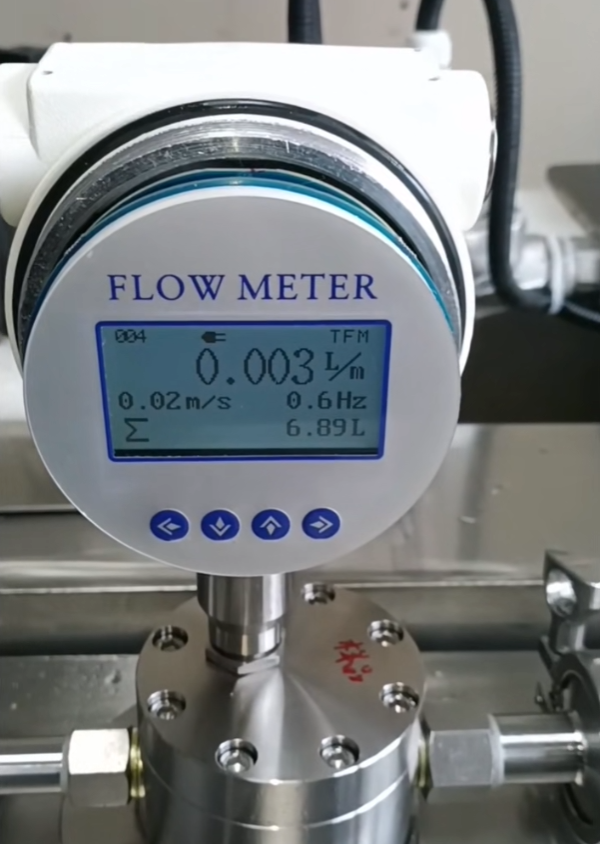

מדידת כמויות קטנות היא קריטית עבור יישומים כגון קווי דלק קטנים למבערים, עמדות בדיקה למחקר ופיתוח והזרקת תוספי דלק. תצורות מיקרו-זרימה מוצעות הן עבור טכנולוגיות קוריוליס והן עבור טכנולוגיות אובל הילוכים. מדי זרימת שמן ייעודיים אלה לזרימה נמוכה נועדו לספק דיוק גבוה בקצבי זרימה המתבטאים לעתים קרובות במיליליטר לדקה ( מד זרימה של מ"ל/דקה לשמן). אפילו כמויות הנוזל הקטנות ביותר ניתנות למעקב ובקרה מדויקת על ידי בחירת מד זרימת שמן תעשייתי בנפח נמוך מתאים.

טיפול בנוזלים בעלי צמיגות גבוהה

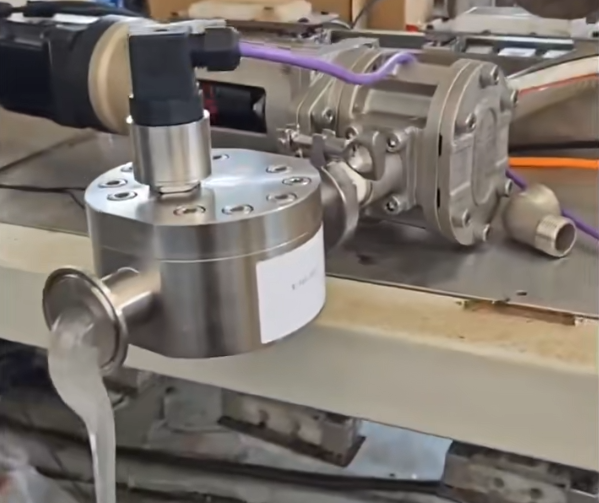

חומרים צמיגים במיוחד כוללים אספלט, נפט גולמי כבד וכמה חומרי סיכה. מדי קוריוליס ותזוזה חיובית מצוינים לבעיה עיקרית זו. הם יכולים למדוד נוזלים סמיכים ואיטיים בדיוק במקום שבו מדי זרימה אחרים אינם יכולים, מכיוון שעקרונות המדידה שלהם אינם מסתמכים על פרופיל זרימה עקבי. עיינו במדריך שלנו למדי זרימה בעלי צמיגות גבוהה לקבלת מבט מקיף יותר.

פעולה תחת לחץ גבוה

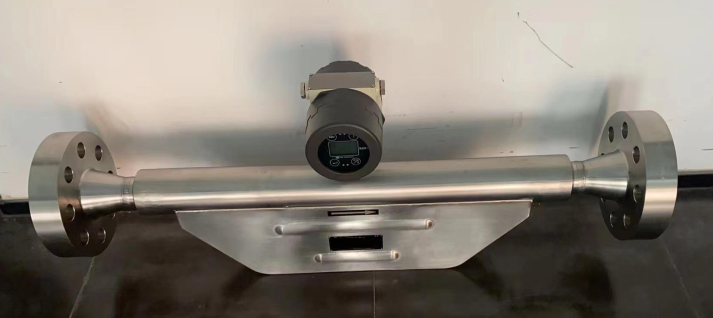

יישומים הפועלים תחת לחץ קיצוני כוללים מערכות הזרקה לראשי באר ומערכות הידראוליות. התכנון המכני של מד הזרימה הוא קריטי במצבים אלה. כדי להבטיח פעולה בטוחה ואמינה, יש לבחור חיישן זרימת שמן בלחץ גבוה עם דירוגי לחץ מתאימים וחיבורי תהליך חזקים (כגון אוגנים או אביזרים ללחץ גבוה). עבור תנאים תובעניים אלה, עיצבנו במיוחד את מדי זרימת השמן ההידראולי הדיגיטליים שלנו.

ניהול טמפרטורות גבוהות

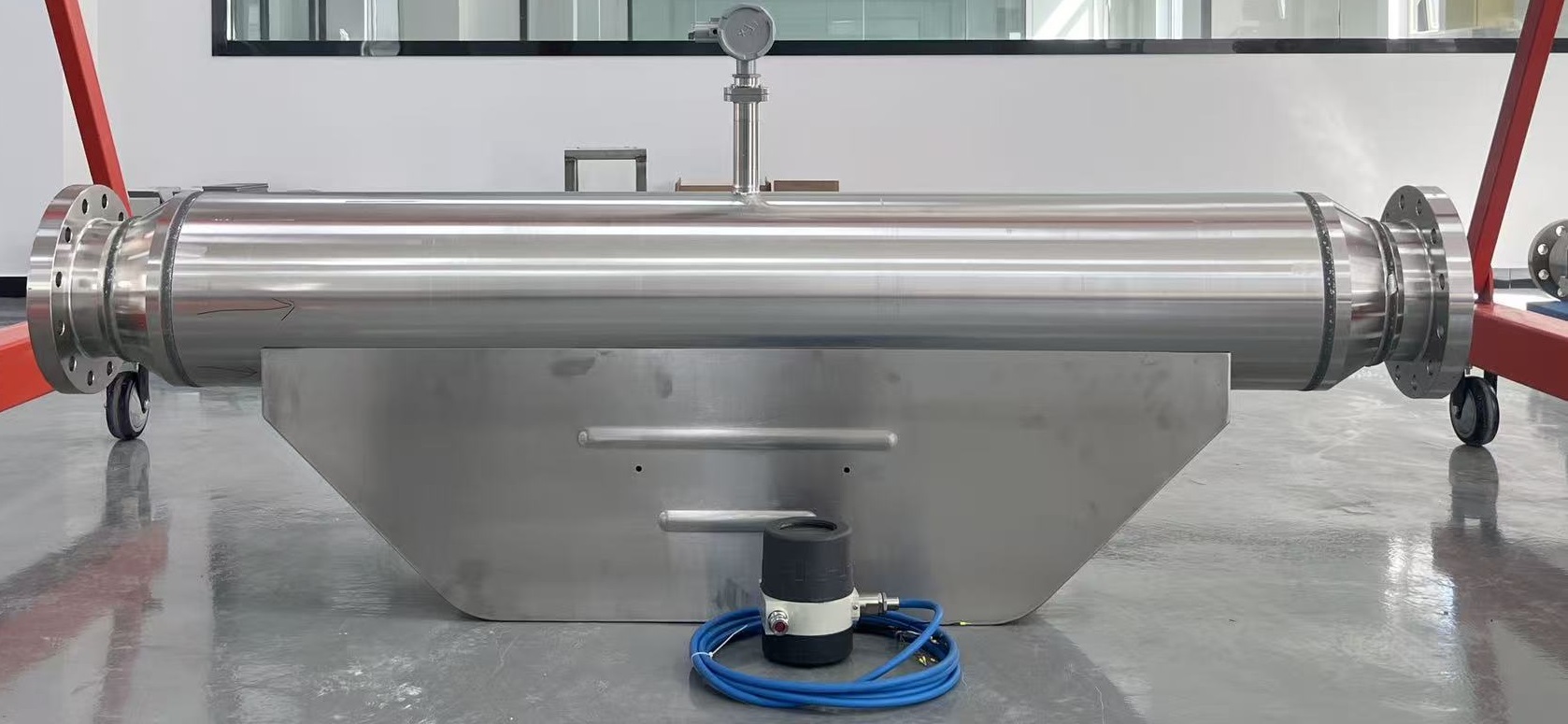

טמפרטורות גבוהות נדרשות למדידת שמנים רבים, כולל דלק כבד המוזן לדוד או שמנים תרמיים במערכות העברת חום. על מנת להגן על האלקטרוניקה של משדר השמן ולהבטיח שחומרי חיישני השמן יוכלו לעמוד בחום, הדבר דורש מכשירים בעלי מבנה ייחודי. ניתן לבחור את החומרים והתצורות המתאימים, כגון משדרים המותקנים מרחוק או עם התקני קירור, בעזרת מדריך מעמיק על מדי זרימה בטמפרטורה גבוהה .

טיפול בתרחיפים וזיהומים

זיהומים כגון חול, מים וגז (זרימה רב-פאזית) נמצאים לעתים קרובות בנפט גולמי. עבור מדי שטח מכניים, זהו מצב קשה מאוד. מד זרימת מסה קוריוליס הוא האפשרות האמינה היחידה למדידת שמנים לא מסוננים או שוחקים מכיוון שאין לו חלקים נעים ועיצוב ללא חסימות. סינון יעיל במעלה הזרם הוא קריטי עבור מדי שטח אחרים, כגון גלגל שיניים אובליות או טורבינה.

יישומים של מדי זרימת שמן בתעשיות שונות

תמיד יש צורך למדוד שמן. אלו הם כמה מהשימושים הנפוצים ביותר עבור המכשירים שלנו.

דלק וסולר

מדידת זרימת דיזל , אחד הדלקים הנפוצים ביותר, חיוני לדודי חשמל, מכוניות וגנרטורים. טכנולוגיות יעילות במיוחד כוללות מדי גלגלי שיניים אובליים. לשם פשטות, משתמשים יכולים לבחור במדי חשמל מסורתיים. מדי זרימת שמן מכניים או יותר מתוחכם מדי זרימת שמן דיגיטליים עם יציאות אלקטרוניות לשילוב מערכת בקרה.

נפט גולמי

צמיגותו הגבוהה של נפט גולמי, זיהומים וערך גבוה הופכים את מדידתו למשימה מאתגרת. לצורך העברת משמורת, טכנולוגיית קוריוליס עדיפה, ולעתים קרובות יש צורך במדים בקוטר גדול. ראה את... מד זרימת נפט גולמי בגודל 4 אינץ' עבור דוגמאות ספציפיות.

שמני סיכה ושמנים הידראוליים

ניטור מדויק של שמני גיר ושמנים הידראוליים חיוני לתחזוקת ציוד כבד. מערכות חיוניות אלו משתמשות במדי הזרימה שלנו כדי לנטר את הצריכה ולמצוא דליפות. למידע נוסף עלינו מד זרימת שמן גיר פתרונות.

שמנים צמחיים ושמנים אכילים

תעשיית המזון צריכה למדוד שמני מאכל שונים בצורה מדויקת והיגיינית. אנו מציעים פתרונות מותאמים אישית לסוגים שונים, כגון מדי זרימה דיגיטליים של שמן צמחי , מדי זרימה של שמן דקלים , ומטרים עבור שמן סויה ושמן בוטנים .

שמנים תעשייתיים מיוחדים

שמנים מיוחדים בעלי תכונות מיוחדות משמשים בתהליכים תעשייתיים רבים. שמן שנאי , שמן עובש ואפילו נוזלים מורכבים כמו שמן אלקיד ניתן למדוד באמצעות הפתרונות המותאמים אישית שלנו.

סיכום: בחירה חכמה

בחירת הטוב ביותר מד זרימת שמן דורש שיקול דעת מדוקדק עקב מגוון רחב של סוגי שמן ויישומים. מד גלגל שיניים סגלגל חזק עובד טוב יותר עם שמנים נקיים וצמיגים יותר בעלות נמוכה, אך מד טורבינה זול וקומפקטי עשוי להיות אידיאלי עבור סולר נקי, דלק סילוני וקרוסין . מד קוריוליס הוא המנצח הברור ביישומים בהם דיוק הוא קריטי, הנוזל שוחק, השמן מלוכלך כמו שמן פסולת או מדידה ישירה של מסה נחוצה.

ההתמחות שלנו ב-Silver Automation Instruments היא להציע את ציוד מדידת הזרימה המתאים לבעיה הספציפית שלך. מתוך מבחר נרחב של מדי זרימת שמן בקו צוות המומחים שלנו יכול להעריך את נתוני התהליך שלכם ולסייע לכם בבחירת האפשרות הטובה ביותר. לייעוץ, צרו קשר עוד היום.

שאלות נפוצות (FAQ) על מדי זרימת שמן

1. מהו מד הזרימה הטוב ביותר עבור סולר?
לניטור וניטור של דיזל למטרות כלליות במקומות בהם הדלק נקי, מד זרימה בעל גלגל שיניים אובלי הוא לרוב הבחירה הטובה ביותר בשל דיוקו הגבוה, אמינותו והיעדר הצורך בצינורות ישרים. עבור יישומים פשוטים, מד טורבינה יכול להיות אופציה חסכונית יותר. עם זאת, עבור יישומים הדורשים את הדיוק הגבוה ביותר, כגון העברת משמורת בדיוק גבוה לחיוב, מד זרימת מסה קוריוליס הוא הפתרון המומלץ.

2. האם ניתן להשתמש במד נפח אם טמפרטורת השמן משתנה?
אתה יכול, אבל עליך להיות מודע לאי דיוקים אפשריים. ככל שהשמן מתחמם, הוא מתרחב (צפיפות נמוכה יותר), כך שלליטר של שמן חם יש פחות מסה מאשר לליטר של שמן קר. עבור יישומים שאינם קריטיים, זה עשוי להיות מקובל. למדידה מדויקת, אתה זקוק למד זרימת מסה מסוג קוריוליס (שהוא חסין לשינויים אלה) או למד נפחי בשילוב עם מחשב זרימה המשתמש בחיישן טמפרטורה כדי לפצות על שינויי צפיפות.

3. איזה מד זרימה עליי להשתמש עבור נפט גולמי או נפט עם מוצקים?
עבור כל שמן המכיל מוצקים, חומרים שוחקים, או בעל זרימה רב-פאזית (כמו נפט גולמי לא מסונן), מד זרימת המסה קוריוליס הוא האפשרות האמינה היחידה. העיצוב נטול החסימות שלו, ללא חלקים נעים, אומר שאין שום דבר שיכול לסתום, להיתקע או להתבלות. מדי שמן מכניים כמו גלגל שיניים אובליות או טורבינה עלולים להינזק במהירות.

4. האם אני תמיד צריך צינורות ישרים עבור מד זרימת שמן?
לא. זהו יתרון קריטי של מדי זרימה מסוג Oval Gear ו-Coriolis - הם אינם דורשים צינורות ישרים לפני או אחרי המד. מד זרימה של טורבינה, לעומת זאת, רגיש מאוד לפרופיל הזרימה ודורש צינור ישר ארוך (בדרך כלל 10 קטרים במעלה הזרם ו-5 במורד הזרם) כדי להיות מדויק.

5. מה ההבדל בין מד זרימת שמן מכני למד זרימת שמן דיגיטלי?
מד זרימת שמן מכני (בדרך כלל מד Oval Gear) משתמש באוגר פיזי כדי להציג את הזרימה הכוללת ואינו דורש מתח חיצוני. מד זרימת שמן דיגיטלי משתמש בחיישן ומשדר אלקטרוניים כדי לספק תצוגה דיגיטלית, כמו גם יציאות אלקטרוניות (כגון 4-20mA או פולסים) או MODBUS RTU או HART לחיבור למערכות בקרה (PLC), לוגרי נתונים או צגים מרוחקים.

6. כיצד ניתן למדוד קצבי זרימה נמוכים מאוד של שמן (למשל, מ"ל/דקה)?
למדידה מדויקת של זרימות שמן נמוכות מאוד, כגון בהזרקת תוספי דלק או במחקר ופיתוח, עליך להשתמש במד זרימה מיקרו. מדי זרימה בעלי גלגלי שיניים אובליים מיקרו וגם מדי זרימת מסה מיקרו-קוריוליס מתוכננים במיוחד למטרה זו, ומציעים דיוק גבוה עבור יישומים מאתגרים אלה. מידע נוסף על מדי זרימת שמן בקצב זרימה נמוך: מדי זרימה נמוכה לשמן

7. מהו מד הזרימה הטוב ביותר לשמן בעל צמיגות גבוהה?
מדי זרימה מסוג Oval Gear וגם מדי זרימה מסוג Coriolis מצוינים לשמן בעל צמיגות גבוהה. אם השמן נקי, מד Oval Gear הוא בחירה מדויקת וחסכונית ביותר. אם השמן מכיל מוצקים, בעל צמיגות גבוהה במיוחד, או דורש מדידת מסה, מד Coriolis הוא הפתרון העדיף.

8. איזה מד זרימת שמן הוא הטוב ביותר להעברת משמורת?
עבור העברת משמורת (יישומי חיוב) שבהם דיוק הוא דרישה פיננסית וחוזית, מד זרימת המסה קוריוליס הוא הסטנדרט הבלתי מעורער בתעשייה בשל דיוקו הגבוה ויכולת מדידת המסה הישירה שלו. עם זאת, עבור יישומים עם תקציב מוגבל שבהם השמן נקי, מד זרימה בעל דיוק גבוה מסוג Oval Gear יכול גם הוא להיות אופציה מתאימה.

9. האם ניתן להשתמש במד זרימה אולטרסאונד עבור שמן?
כן, מד זרימה אולטרסאונד דופלר יכול להיות אופציה טובה שאינה פולשנית, אך יש לו דרישה מרכזית: השמן חייב להכיל חלקיקים או בועות גז כדי שהמד יפעל. הוא אינו מתאים לשמנים נקיים ומזוקקים.

10. מהו מד זרימת הנפט המשתלם ביותר?
עבור שמנים נקיים ובעלי צמיגות נמוכה כמו סולר, מד זרימה של טורבינת נוזלים הוא בדרך כלל האפשרות המשתלמת ביותר מבחינת עלות. עבור יישומים צמיגים או תובעניים יותר שבהם העלות עדיין מהווה גורם מרכזי, מד זרימה של גלגל שיניים אובלי מציע את האיזון הטוב ביותר בין מחיר לביצועים.
