שמן שנאים, חומר מבודד וקירור קריטי בציוד חשמלי, דורש ניטור זרימה מדויק כדי להבטיח בטיחות תפעולית ויעילות אנרגטית. מדי זרימה של גלגלי שיניים אובליים , סוג של מד זרימה בעל תזוזה חיובית (מד זרימה PD), הידועים בדיוקם ועמידותם הגבוהים, מצטיינים במדידת סוגים שונים של שמן, כגון סולר, נפט גולמי, נפט, שמן צמחי וזרימת שמן שנאים. מאמר זה בוחן את עקרונות העבודה של חיישני זרימה של גלגלי שיניים אובליים, מאפיינים טכניים, קריטריוני בחירה ויישומים בתעשייה.

oval gear flow meters application in transformer oil measurement

כיצד פועלים מדי זרימה של גלגלי שיניים אובליים

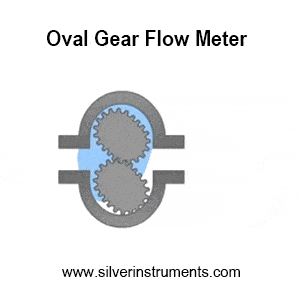

מדי זרימה בעלי גלגלי שיניים אובליים משתמשים בשני גלגלי שיניים אובליים מסתובבים כדי למדוד את נפח הנוזל. שמן שנאי זורם דרך המונה, מונע על ידי הפרשי לחצים, ויוצר "תאים בצורת סהר" שמתמלאים ומתרוקנים באופן מחזורי. סיבובי גלגלי שיניים מחשבים זרימה מצטברת ומייצרים אותות זרימה בזמן אמת.



תכנון מכני זה אינו דורש אלקטרוניקה, מה שהופך אותו לאידיאלי לסביבות נפיצות או עם EMI גבוה. בשל ביצועיו המעולים נגד הפרעות, מדי זרימה מכניים מועדפים לעתים קרובות על ידי לקוחות. הם גם בלתי תלויים בצמיגות, מה שמבטיח ביצועים יציבים עבור שמן שנאים (בדרך כלל 10-50 mPa·s). מדי זרימה של טורבינות נוזל משמשים לעתים קרובות למדידת שמן, אך מדי זרימה של טורבינות נוזל יכולים למדוד רק שמנים בעלי צמיגות נמוכה כגון סולר, שמן דגים, שמן בוטנים, שמן מאכל וכו'. לפעמים הצמיגות של שמן העברה גבוהה יחסית, ואפקט המדידה של טורבינת נוזל אינה טובה.


יתרונות עיקריים למדידת שמן שנאים

  • דיוק וחזרתיות גבוהים
דיוק של עד ±0.5% (בחלק מהדגמים ±0.2%), ועומד בתקנים תעשייתיים ומסחריים מחמירים. מד זרימה בעל דיוק גבוה הוא מד זרימה מסורתי הנמצא בשימוש נרחב על ידי אנשים רבים.

  • טווח פעולה רחב
טמפרטורה: 30°C- עד 200°C+, מתאים להתנעות קרות ויישומי מדידת זרימת שמן בטמפרטורה גבוהה.
לחץ: תומך ב-1.6–6.3 מגה פסקל, אידיאלי עבור צינורות נפט של שנאים בלחץ גבוה.

  • עמידות בפני קורוזיה
מבנה מפלדת אל-חלד או ברזל יצוק עמיד בפני זיהומים חומציים בשמן שנאים.

  • תחזוקה נמוכה ואריכות ימים
למד הזרימה של גלגל שיניים אובליים יש תכנון מכני פשוט ומבנה חזק. סינון נכון מונע נזק לפסולת, ומבטיח חיישן זרימה עם גלגל שיניים אובליים אמינות לטווח ארוך ותחזוקה מועטה.

הנחיות לבחירה והתקנה עבור מד זרימת שמן שנאי

1. פרמטרים קריטיים
  • טווח צמיגות: יש לוודא תאימות עם שמן שנאי (למשל, 0.6–200 mPa·s). מד הזרימה של גלגל השיניים האליפטי יכול למדוד קצב זרימת שמן של עד 2000cp, אך אם הוא עולה על 200cp, הוא שייך למד זרימה בעל צמיגות גבוהה (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) ויש להתייעץ ולרכוש אותו מאתר silverinstrruents.com.
  • אפשרויות פלט: מד זרימה מכני או Silver Automation Instruments יכולים ליצור מד זרימה דיגיטלי בעל גלגלי שיניים אובליים עם דופק, 4-20mA או RS485 לשילוב מערכת.
  • חומר: פלדת פחמן, ברזל יצוק או נירוסטה (למשל, 304SS) לשמן שאינו קורוזיבי או נוזל קורוזיבי.
  • גודל מד זרימת שמן שנאי: אנו מציעים מדי זרימת שמן שנאי בגדלים הנעים בין 2 מ"מ ל-8 אינץ' (DN2 עד DN200).

להלן טבלת ייחוס עבור טווח זרימה של מד זרימת גלגל שיניים סגלגל עבור שמן שנאי

Model DN Flow range for different accuracy (m3/h)
LC-10 10 (3/8”) 0.08-0.5 0.05-0.5
LC-15 15 (1/2”) 0.3-1.5 0.15-1.5
LC-20 20 (3/4”) 0.5-3 0.3-3
LC-25 25 (1”) 1-6 0.6-6
LC-40 40 (1.5”) 2.5-15 1.5-15
LC-50 50 (2”) 4.8-24 2.4-24
LC-B40,50 40.50 4-20 2-20
LC-B65 65(1.5 ”) 8-40 4-40
LC-80 80 (3”) 12-60 6-60
LC-100 100 (4”) 20-100 10-100
LC-150 150 (6”) 38-190 19-190
LC-200 200 (8”) 56-340 34-340
Accuracy Class 0.2 % 0.5

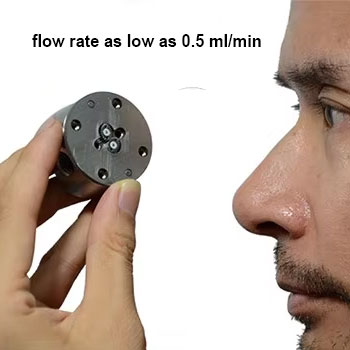

אם טווח הזרימה שלכם נמוך יותר מהטווח המופיע בטבלה לעיל, אל תהססו לפנות לאתר silverinstruments.com, יש לנו מד זרימה קטן למדידת שמן . הזרימה המינימלית שאנו יכולים לזהות מגיעה ל-0.5 מ"ל/דקה.
mini liquid flow meter sensor



2. טיפים להתקנה
- הרכבה אופקית כאשר הצג אנכי כדי למזער שגיאות.
- התקינו מסננים במעלה הזרם כדי לחסום פסולת.
- הוסיפו מסנני אוויר כדי למנוע הפרעה של בועות.

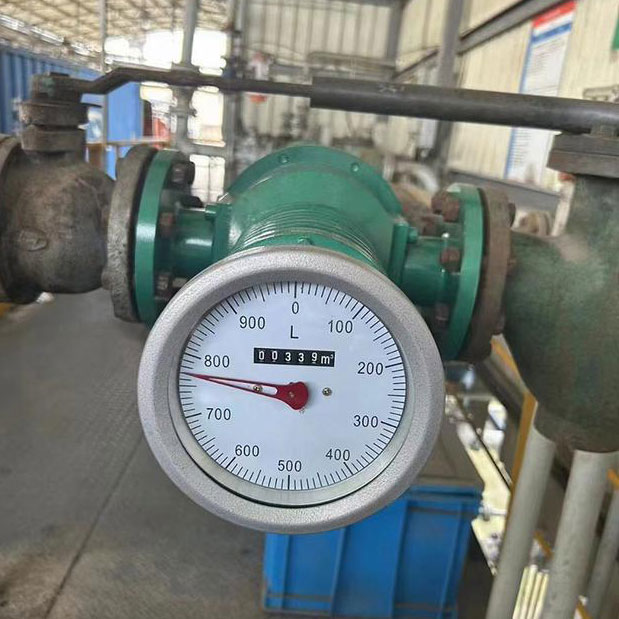

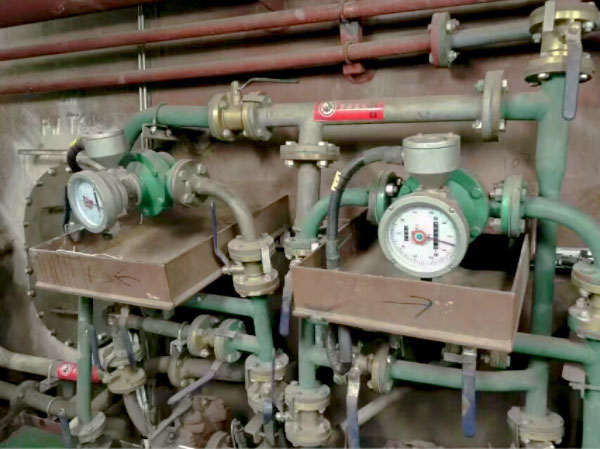

להלן התקנה אופיינית עבור מד זרימת שמן שנאי
transformer oil flow meter installation display


4. יישומים בתעשייה
- ניטור מילוי ומחזור שמן: מבטיח ביצועים יעילים של מערכת קירור.
- העברת משמורת מסחרית: מדידה מדויקת במיוחד תואמת את תקני API/OIML.
- תחזוקה חזויה: מזהה דליפות או חסימות באמצעות אנומליות זרימה.

5. השוואה עם טכנולוגיות אחרות
שלא כמו מדי זרימה של טורבינה או מדי זרימה אלקטרומגנטיים , מדי גלגלי שיניים אובליים מציעים:
אין דרישות צינור ישר: התקנה גמישה בחללים צרים.
יעילות כלכלית: תחזוקה נמוכה יותר לעומת מדי חשמל מורכבים.
-אפשרויות מכניות או דיגיטליות. לא משנה אם אתם זקוקים למד זרימת שמן מכני לשנאים או מדי זרימת שמן דיגיטליים, ל-silverinstruments.com יש פתרונות.
-מד זרימה בדיוק גבוה. ניתן לקבל מדידת זרימה בדיוק גבוה של 0.2~0.5%.



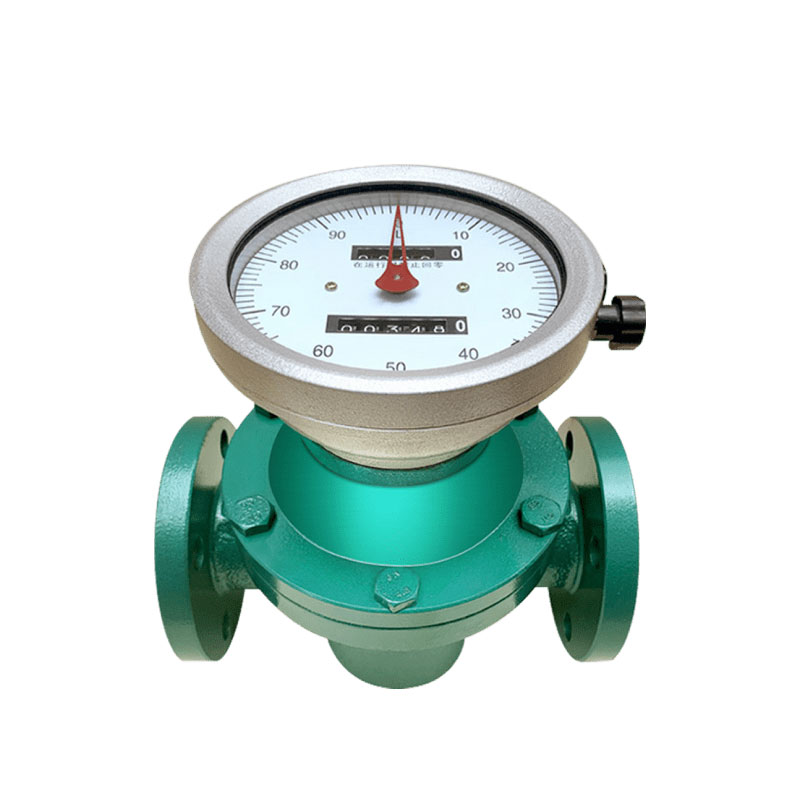

מד זרימת הילוכים סגלגל למדידת זרימת שמן שנאי
מד זרימת גלגל שיניים סגלגל למדידת זרימת שמן שנאי עם פלט פולסים

מדי זרימה בעלי גלגלי שיניים אובליים אידיאליים למדידת זרימת שמן שנאים בזכות דיוקם, יכולת ההסתגלות והחוסן שלהם. בחירה נכונה (התאמת תכונות השמן ותנאי ההפעלה) והתקנה מבטיחים ביצועים אמינים. עבור מערכות חשמל, הם משפרים את היעילות התפעולית תוך הפחתת אובדן אנרגיה ועלויות. צרו קשר עם silverinstruments.com כדי לקבל מחיר נמוך ומדי זרימת שמן מתאימים.
