כיצד להתקין מד זרימת מסה תרמית SRK-100?

מד זרימת מסה תרמי משמש למדידת גז, כגון אוויר, אוויר דחוס, ביגז, גפ"מ וכן הלאה. מאמר זה מדבר בעיקר על מידע ההתקנה על מד זרימת מסה תרמית.

thermal gas flow meter


אורך צינור ישר לפני חיישן זרימת הגז ואחריו

מומלץ כי מיקום ההתקנה של מד זרימת מסה תרמית יהיה הרחק מצינורות טי או מכסים, מכשולים ושסתומים וכן הלאה, מכיוון שעלינו לוודא שהגז או האוויר בקו הצינור יציבים, במקרה זה ממליץ למשתמשים להיות באורך ישר. האורך במעלה הזרם> עשר ד 'ובמורד הזרם> חמש ד'

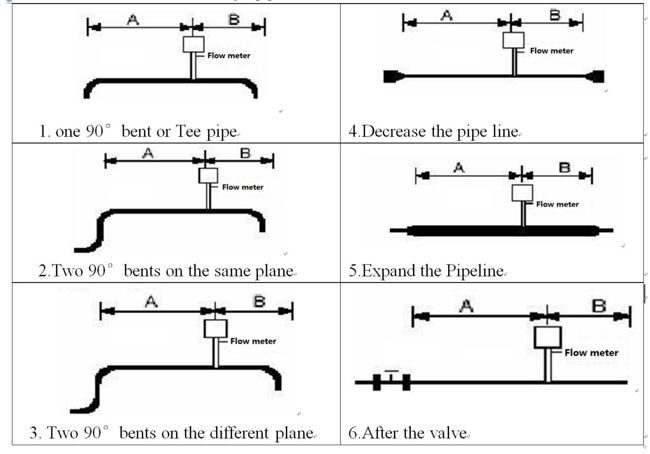

להלן נפרט כמה מקרים לקווי צינור ישרים:

תמונות התקנת מד זרימה המונית

No.

A-Upstream straight Length needed

B-DownStream Straight length needed

1

15D

5D

2

20D

5D

3

40D

10D

4

15D

5D

5

30D

10D

6

40D

5D


אם לא ניתן לעמוד באורך הצינורות הישר בגלל מגבלת שדה, משתמשי הקצה יכולים לשקול מיישרים גז כדי לפתור את הבעיה.

כאשר אין צינורות ארוכים מספיק באורך ישר, ויש שקעים או שסתומים בקווי הצינור, אנא בקש ייצור מד זרימת מסה תרמית לקבלת ייעוץ.


סוג החדרה התקנת מד זרימת מסה תרמית

1. בדיקת מד זרימה תרמית הכנסת עומק דרושה

האוויר עובר בצינורות; מהירות האוויר שונה בנקודות שונות של הצינור. קצב זרימת הגז ליד קיר הצינור איטי יותר מזה שבמרכז הצינור. מד זרימת מסה תרמית מגלה למעשה את חיישן מהירות הגז; הזרימה שווה לשטח החתך של הצינור הכפל את קצב הזרימה.


ש = SV

S1 = πR2

S2 = ab


S = שטח חתך של הצינור

R = רדיוס הצינור העגול

a, b = אורך הצד של הצינור המרובע

V = מהירות זרימת הגז

ש = זרימת מסה


מד זרימת מסה תרמית מודד מהירות גז נקודה אחת של הצינור; נקודה זו צריכה להיות נקודת המהירות הממוצעת בעת החלת הנוסחה לעיל. יש להכניס את החיישן לנקודת המהירות הממוצעת בעת ההתקנה.


2. על פי תקן התכנון, מד זרימת מסה תרמית SRK-100 צריך להתקין כדלקמן:

כשיש צינורות ישרים ארוכים מספיק או שקוטר הצינור הוא Ø250, החיישן צריך להיות בתוך הצינור.

כאשר הצינור הישר קצר או שקוטר הצינור <Ø250, חיישן צריך להיות בחצי הצינור.


3. סוג הכנסה והוצא

1) פתח חור Ø20 בצינור, לרתך בסיס לפטמה, הפטמה תסופק על ידי הייצור.

2) שסתום הכדור יסופק על ידי הייצור כדי למנוע דליפת גז.

התקנת כבלים

1. ברוב המקרים, ניתן להשתמש בכבל זוג מעוות לאספקת חשמל.

2. ניתן להשתמש גם בכבל שילד, למשל 3 × 33 / 0.2 או RVVP. חוט הליבה צריך להיות מעל Ø0.5.

3. הכבל צריך להיות נמוך יותר מאשר מכשירים בעת חיבור הכבל למכשירים כדי למנוע זרימת מים למד הזרימה.

4. עבור מד זרימה לשעבר יש להשתמש בצינורות גמישים לשעבר; ה- OD של הכבל צריך להתאים לזהות בלוטות הכבלים. אטם איטום צריך להיות מסופק על ידי המפעל.

קשר חשמלי

חיווט מד זרימת אוויר המוני מסוג קומפקטי

1) הדיור אינו יכול להתחבר למעגל הפנימי, אלא לחיווט.

2) ספק הכוח יכול להיות מיתוג ספק הכוח.

Thermal flow meter therminal board

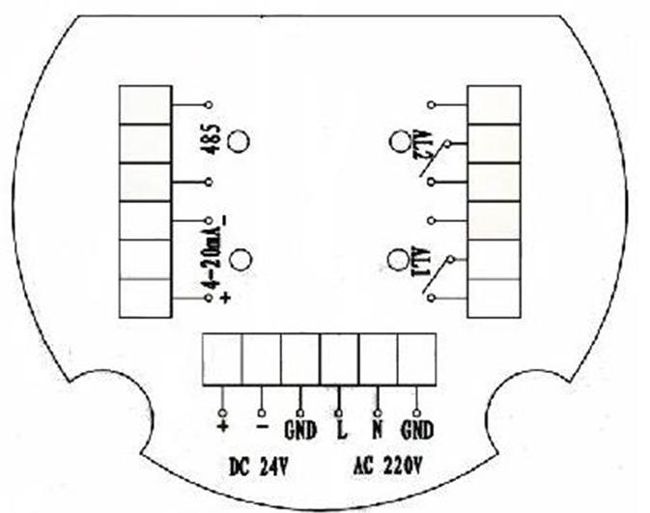

 Compact Thermal Mass Flow meter Wiring


חיווט מסוג מרחוק

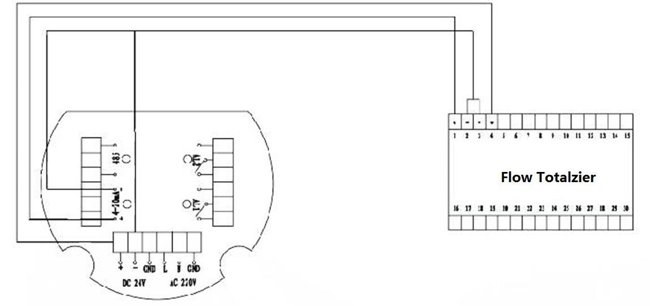

Remote Type Thermal Mass Flow meter Wiring


Red-Red

Power supply+

Black-Black

Power supply- & meter 4-20mA outputnegative(-)

White-White

meter 4-20mA output positive(+)

מד זרימת המסה התרמית מסוג המרוחק הוא מערכת 3 חוטים, שניים מהם מיועדים לאספקת חשמל, אחד לפלט אות.
