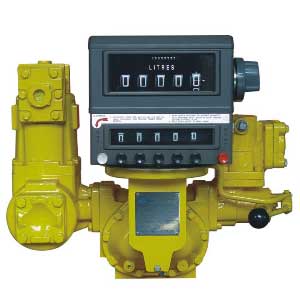

מד זרימה חיובי מסדרת LC-M

מד סדרת LC-M הוא מד תזוזה חיובית לנוזלים; זהו סוג של מדי זרימת דלק בתפזורת. הם מיועדים למדידת נוזלים בתפזורת הן ביישומי העברה והן ביישומי בקרת תהליכים; הם מושלמים למדידת זרימת נפט ודלקים בתפזורת.

עקרון העבודה של מד זרימת תזוזה חיובית

המונה מורכב מבית שבו שני רוטורים בעלי להבים ורוטור חסימה יחיד מרכזי מסתובבים ביחסים מסונכרנים בתוך שלושה קדחים גליליים ללא מגע מתכת-למתכת בתוך רכיב המונה. כל רוטור נתמך משני קצותיו על ידי לוחית מיסב שדרכה בולטים צירי הרוטור.
רוטורי התזוזה בעלי הלהבים נעים לסירוגין דרך שני קדחי חצי-גליל של רכיב המדידה, בעוד שהרוטור החוסם היחיד מסתובב בתוך קדחו באופן שיוצר אטם נימי רציף בין המוצר הלא מדוד במעלה הזרם לבין המוצר המדוד במורד הזרם.
בקצה אחד של כל ציר רוטור נמצא גלגל שיניים. גלגל השיניים החוסם, בעל מספר שיניים כפול מכל אחד מגלגלי השיניים של הרוטור בעל תזוזה, מסתובב במחצית מסל"ד רוטורי התזוזה.

יתרונות מד זרימה חיובי מסדרת LC-M

• מנגנון כוונון ללא שלבים מעולה מאפשר כוונון מיקרו של המונה
• דיוק וחזרתיות גבוהים על פני טווח זרימה רחב, דיוק מעולה בזרימה קבועה
• תחזוקה נמוכה, ללא מגע מתכת-למתכת בתא המדידה, אורך חיים ארוך, אובדן לחץ נמוך, מד זרימה כבידה אמיתי
• מדידת זרימה בדיוק גבוה ללא קשר לתנודות לחץ, שינויי טמפרטורה ושינויי צמיגות
• אביזרים למדי זרימה בעלי תזוזה חיובית כוללים מסנני אוויר, מסננים, שסתומים, ומבחר של אוגרי מסחר מכניים או אלקטרוניים ומדפסות לקביעה מראש, סיכום אספקות והדפסת כרטיסים.

מפרט של מד זרימה PD

• חומר חיישן מד זרימה PD: אלומיניום, ברזל יצוק ופלדת אל-חלד
• מד זרימה PD דיוק גבוה: ± 0.2%
• חזרתיות: ≤0.07%
• יחידת זרימה: ליטר/גלון אמריקאי/גלון IMP
• גודל וטווח זרימה זמינים של מד זרימה PD
• מד זרימה PD 40 מ"מ או 1.5 אינץ': 25-250 ליטר/דקה
• מד זרימה חיובי DN50 או 2 אינץ', 55-550 ליטר לדקה
• מד זרימה DN80 PD או גודל 3 אינץ': 506-5063 GPM (גלון אמריקאי לדקה)
• מד זרימה חיובי DN100 או 4 אינץ': 748~7484 גלון/דקה
• חיישן זרימה NB150mm או 6 אינץ' PD יכול להתמודד עם זרימה של 300-3000 ליטר לדקה

יישומי מד זרימה תזוזה חיובית

מדידת זרימה עבור דלקי תעופה, ממסים, דלק, בנזין, סולר, ביו-דיזל, גז פחמימני נוזלי (LPG), מדי זרימה של נפט גולמי, תדלוק רכבות וקרונות רכבת, תדלוק כלי רכב כרייה ומפעלים, ותדלוק ספינות וסירות. כמו כן עבור נוזלים מחוממים ו/או צמיגים; קרונות מכל המספקים דלק לבתים לחימום ביתי או בנזין לתחנות שירות; רכבי בובטייל המספקים גז פחמימני נוזלי לבתים ולחוות; ותדלוקי תעופה המספקים גז או דלק סילוני למטוסים.
בדיקת פעולות טעינה/פריקה של דלק ומוצרים פטרוכימיים במפעלי דלק בתפזורת ו/או בתי זיקוק
על משאית מכלית להובלה ואספקה של דלק/גז נוזלי
מערכת חלוקת דלק כבדה לרכבים גדולים ומטוסים

אביזרים למדי זרימה בעלי תזוזה חיובית
