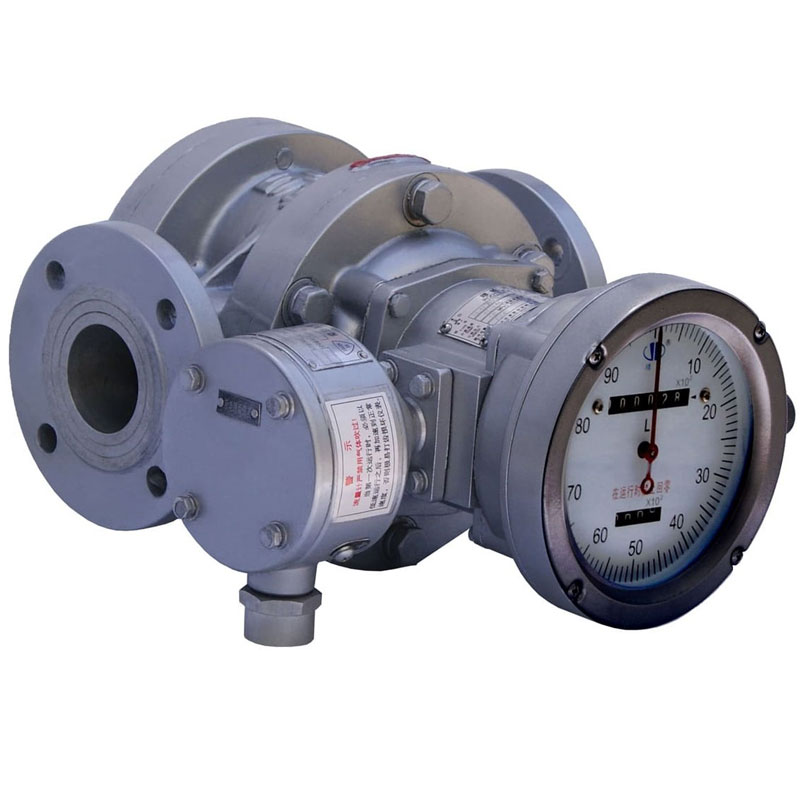

מד זרימה תזוזה חיובית עם יציאה של 4-20mA

מד זרימה בעל תזוזה חיובית: בחירה אמינה למדידה מדויקת

מהו מד זרימה בעל תזוזה חיובית?

מד זרימה בעל תזוזה חיובית, המכונה גם מד זרימה נפחי, הוא מכשיר מדויק למדידת זרימת נוזלים. עקרון הפעולה שלו ישיר מאוד: הוא מחלק את הנוזל ל"יחידות קטנות" בעלות נפח ידוע, ומחשב את נפח הנוזל הכולל על ידי ספירת מספר היחידות הללו. זה כמו להשתמש בדלי בעל קיבולת קבועה כדי למדוד את כמות הנוזל הכוללת הזורמת דרך הצינור דלי אחר דלי. סוגים נפוצים של מדי זרימה כוללים מדי זרימה בעלי גלגלי שיניים אובליים, מד זרימה בעלי שורשים ומד זרימה בעלי גלגלי שיניים סליליים.

מד זרימה תזוזה חיובית תרחישים רלוונטיים

בשל מאפייני הדיוק הגבוהים שלהם, מדי זרימה מסוג PD משמשים לעתים קרובות במצבים הדורשים מדידה מדויקת, שקיעת מים או בקרת אצווה. יישומים אופייניים כוללים:

• סחר בנפט: כגון תחנות דלק, הובלת סולר, דלק, קרוסין, פרופאן, דלק סילוני, נפט גולמי ומוצרי נפט מזוקקים.
• תעשייה כימית: הוספה מדויקת של ריאגנטים כימיים יקרים או קריטיים, כגון טולואן, קסילם, נפטא, פרפין
• מזון ותרופות: מדידת חומרי גלם כגון שמן מאכל, אלכוהול, אתנול, מולסה, סירופ וכו'.
• מדידת נוזלים בעלי צמיגות גבוהה כגון שרפים, שמן גולמי ואספלט.

למה אנחנו צריכים מד זרימה חיובי עם פלט של 4-20mA?

מדי זרימה מכניים מסורתיים מסוג PD מספקים בעיקר זרימה מצטברת (שימוש כולל) ללא כל פלט. Silverinstruments.com יכולה לספק דגמים המצוידים בפונקציית פלט של 4-20mA, דבר המביא יתרונות מודרניים מרכזיים:

ניטור מרחוק של קצב הזרימה המיידי: אות 4-20mA יכול להתאים בצורה חלקה לערך קצב הזרימה המיידי של הנוזל. זה מאפשר למפעילים לנטר את שינויי קצב הזרימה בצנרת בזמן אמת בחדר הבקרה המרכזי, ובכך לשפר מאוד את נוחות בקרת התהליך.

שילוב ואוטומציה קלים: פלט אנלוגי של 4-20mA הוא האות הסטנדרטי ביותר בתחום הבקרה התעשייתית, אשר ניתן לקלוט בקלות על ידי מערכות כגון PLC ו- DCS. זה מאפשר לנתוני זרימה להשתתף ישירות בבקרה אוטומטית, כגון כוונון אוטומטי של שסתומים, הפעלת אזעקות או שילוב עם ציוד אחר.

שיפור ערך הנתונים: על ידי קבלת זרימה מיידית (פלט זרם 4-20mA) וזרימה מצטברת (המוצגת על ידי המכשיר עצמו) בו זמנית, ארגונים יכולים לבצע ניתוח מקיף יותר של יעילות אנרגטית, אופטימיזציה של תהליכים ואבחון תקלות.

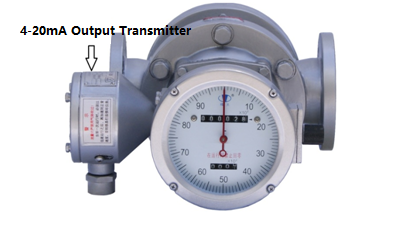

משדר פלט אנלוגי 4-20mA עבור מד זרימה PD

ניתן לשלב את משדר הפלט 4-20mA מסדרת BMF עם מדי הזרימה החיוביים של החברה שלנו כדי להמיר זרימה מיידית באתר לפלט אנלוגי 4-20mA ולשדר אותה מרחוק לחדר הבקרה לצורך תצוגה, כוונון ובקרה של הזרימה המיידית. הוא גם מוציא אותות פולסים של זרימה לסיכום זרימה.

תכונות של משדר 4-20mA עבור מד PD

1. מערכת ארבעה חוטים (חוט חשמל חיובי, חוט זרם 4-20mA, חוט אות דופק, חוט הארקה לחשמל)

• הערה: עבור פלט 4-20mA בלבד, זוהי מערכת תלת-חוטית. חוט אות הפולס אינו מחובר חיצונית במהלך האספקה.

2. פלט ישיר של 4-20mA ממד הזרימה, מרחק שידור ארוך, בטוח ואמין

פרמטרים טכניים של משדרי 4-20mA עבור מד זרימה PD

1. אותות פלט:

א. כמות אנלוגית 4-20mA

ב. דופק מתח: VL<0.5V, VH>9V עבור אספקת 12V; VL<1V, VH>20V עבור אספקת 24V

2. שגיאה מותרת:

• כמות אנלוגית: ±0.5% FS

• כמות פולסים: ±1 פולס

3. טמפרטורת סביבה: 25°C- עד 50°C+

4. התנגדות עומס כמות אנלוגית (קצה המשתמש):

• <400Ω עבור אספקת 12V

• <800Ω עבור אספקת 24V

5. ספק כוח:

• זרם ישר 12 וולט ± 10%, 60 מיליאמפר

• מתח זרם ישר 24V ± 10%, 60mA

6. דירוג חסין פיצוץ: ExdIIBT5

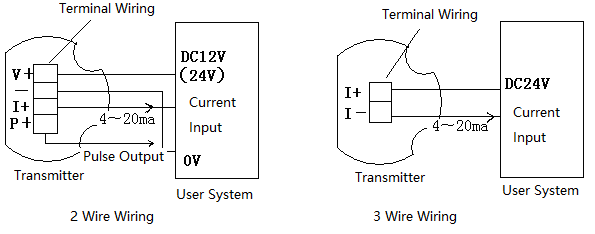

כיצד לחווט משדר זרימה 4-20mA מסדרת BMF

בעת ההזמנה, על המשתמש לציין האם נדרשת ספק כוח DC24V או 12V. יש לבצע את החיווט בהתאם לתרשים המצורף.

זהירות: אין לחבר חיווט בזמן שהמכשיר מופעל!

מַסְקָנָה

מד הזרימה בעל תזוזה חיובית עצמו הוא שם נרדף לדיוק גבוה. הוספת פונקציית פלט של 4-20mA שקולה לציידו ב"עיניים ואוזניים מרוחקות", מה שהופך אותו לא רק ל"סולם מדידה" מדויק, אלא גם למשתתף אמין בזמן אמת במערכות בקרת תהליכים אוטומציה מודרניות, המהווה חלק חשוב בהשגת אינטליגנציה תעשייתית וניהול משופר.
