כיצד לבחור את מד הזרימה הנכון עבור גלגל שיניים אובליות: מדריך פשוט

2025/09/03

כדי שהפעולות שלכם יהיו מדויקות, יעילות ובטוחות, בחירת מד הזרימה המתאים היא חיונית. בשל דיוקם ואמינותם הגבוהים, מדי זרימה בעלי גלגלי שיניים אובליים הם אופציה פופולרית עבור תעשיות רבות, במיוחד בעת מדידת נוזלים צמיגים כמו שמנים, דלקים וכימיקלים.

מד תזוזה חיובית (PD)

כסוג של מד זרימה בעל תזוזה חיובית (PD), הם פועלים על ידי לכידת כמות מדויקת של נוזל בין שני גלגלי שיניים מסתובבים בצורת אליפסה וספירת כל חבילה כשהיא עוברת דרכם. מדידת נפח ישירה זו הופכת אותם למדויקים להפליא ופחות מושפעים משינויים בתכונות הנוזל. עם זאת, עם כל כך הרבה אפשרויות זמינות, בחירת האופציה המושלמת יכולה להיראות מורכבת. מדריך פשוט זה מפרק את תהליך הבחירה לארבעה שלבים פשוטים שיעזרו לכם לבחור את מד הזרימה בעל גלגלי שיניים אליפסה המתאים לצרכים הספציפיים שלכם.

שלב 1: הבנת הנוזלים שלך

הצעד הראשון והחשוב ביותר הוא להכיר את תכונות הנוזל שעליכם למדוד. מדי גלגלי שיניים אובליים מיועדים לנוזלים נקיים, מכיוון שמוצקים עלולים לתקוע את גלגלי השיניים ולגרום נזק. תמיד כדאי להתקין מסננת או פילטר במעלה הזרם של המד כדי להגן עליו. שלוש תכונות נוזל מרכזיות ידריכו את בחירתכם:

1. צמיגות (כמה סמיך הנוזל שלך?)

צמיגות היא התנגדות של נוזל לזרימה. מדי גלגלי שיניים סגלגלים מצטיינים בטיפול במגוון רחב של צמיגות, אך זהו גורם קריטי בבחירה שלכם. צמיגות נמוכה (פחות מ-3 cP - למשל, מים, ממסים): עבור נוזלים דקים דמויי מים, חלק מהנוזל יכול "להחליק" בין גלגלי השיניים לדופן התא, מה שיכול להשפיע על הדיוק בקצבי זרימה נמוכים מאוד. כדי לקבל את התוצאות הטובות ביותר, ייתכן שתצטרכו לפעול בקצב זרימה מעט גבוה יותר כדי לשמור על הדיוק המוצהר של המד. צמיגות בינונית (3 עד 1,000 cP - למשל, סולר, שמני סיכה): זהו הטווח האידיאלי עבור מדי גלגלי שיניים סגלגלים. הם מספקים דיוק מעולה עם נוזלים אלה מכיוון שיש החלקה מינימלית. צמיגות גבוהה (מעל 1,000 cP - למשל, דבש, גריז, שרפים עבים): נוזלים סמיכים מאוד יוצרים התנגדות רבה יותר, מה שמוביל לירידת לחץ גבוהה יותר על פני המד. עבור יישומים אלה, חפשו מדי גלגלים עם רוטורים מיוחדים בעלי "צמיגות גבוהה". אלה נועדו להפחית את ירידת הלחץ עד 50% מבלי להתפשר על הדיוק.

2. תאימות כימית

חומרי חיישן הזרימה חייבים להיות מסוגלים לעמוד בנוזל מבלי להחמיר או להתכלות. זה חל על כל חלק שנוגע בנוזל, המכונה "חלקים רטובים". חומר גוף: ברזל יצוק או פלדה יצוקה הם בחירה נפוצה וחסכונית עבור דלקים, שמנים וגריז. עבור כימיקלים, ממסים או יישומים בתעשיית המזון והמשקאות, בדרך כלל נדרשת נירוסטה (316 או 304). חומר רוטור (גלגל שיניים): רוטורים עשויים לרוב מחומרים כמו ברזל יצוק, אלומיניום או נירוסטה. רוטורים מברזל יצוק או אלומיניום משמשים בדרך כלל למדידת נוזלים שאינם קורוזיביים, כגון דלק, נפט כבד וסולר. נירוסטה מציעה עמידות מעולה לכימיקלים אגרסיביים יותר או לתעשיית המזון, כגון שמן מאכל, אמולסיה ומולסה, חלב וכן הלאה.

להלן רשימת חומרים מפורטים למד זרימת הילוכים סגלגלים

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel			Bronze or rolling bearing
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

LC-A: מד זרימה מברזל יצוק, מיושם באופן נרחב עבור נוזלים בעלי צמיגות גבוהה או מדיום אחר שאינו מאכל חומר ברזל יצוק; מד זרימה מברזל יצוק מתאים למדידת זרימת נוזלים של נפטא, נפט, סולר, שמן כבד, שמן סיכה, פרפין, אספלט, דלק, שמן הידראולי.
LC-E: מד זרימה של גלגל שיניים אובלי מפלדה יצוקה, לשימוש בנוזלים בעלי קורוזיה נמוכה בלחץ גבוה. מד זרימה של גלגל שיניים אובלי מפלדה יצוקה מתאים למדידת זרימה של נפט גולמי, אנילין, קרוסין, נפט גולמי, דלק, סולר, שמן סיכה, שמן הידראולי ואספלט.
LC-B, C: מד זרימה סגלגל מפלדת אל-חלד, לשימוש בנוזלים קורוזיביים חזקים כגון חומצה, אלקלי, מלח או כימיקלים אורגניים. מד זרימה סגלגל מפלדת אל-חלד מתאים למדידת זרימה של מים, אמוניה, סודה קאוסטית, חומצה אצטית, חומצה אקרילית, אתנול, חומצה גופרתית, חומצה זרחתית, אמוניום חנקתי, מיץ פירות, שמן צמחי, שמן בוטנים, שמן זית, שמן מאכל, בירת חלב, בוטדיאן, טולואן, קסילן, וגז פחמימני.

3. טמפרטורה ולחץ

ודאו שהמד שבחרתם מדורג להתמודד עם טמפרטורת ולחץ ההפעלה הרגילים של המערכת שלכם, כמו גם עם כל טמפרטורת לחץ מקסימלית אפשרית. טמפרטורת פעולה רגילה עבור מד זרימה מסדרת LC מסדרת LC היא -20 ~ +60°C, אנו מייצרים מד זרימה מסדרת LC מסדרת LC בטמפרטורה גבוהה בטווח מקסימלי של 200°C.

להלן אנו מפרטים את הלחץ הרגיל והמקסימלי שאנו יכולים לייצר עבור מד זרימה סגלגל

Normal Pressure

Max Pressure

LC-A

16 bar

LC-E,B,C

16 bar

Max 63 bar for size below 4”

Max 25 bar for 6” and 8”

שלב 2: הגדירו את דרישות המערכת שלכם

לאחר מכן, בדקו את הצרכים הפיזיים והתפעוליים של המערכת שלכם.

1. קצב זרימה (מינימום, רגיל ומקסימום)

זהו הגורם העיקרי שקובע את גודל המד. עליכם לדעת את מלוא טווח הזרימה שהמערכת שלכם תחווה. בטבלה למטה אנו מפרטים את טווחי הזרימה של מד זרימה בעל גלגלי שיניים אובליים מסדרת LC עבור נוזלים בעלי צמיגות שונה.

Type

Viscosity (mPa. s)

<0.3

＜0.

0.3~0.8

0.8~2

2~200

200~1000

1000~2000

LC-10

0.2-0.5

0.08-0.5

0.05-0.5

0.06-0.3

0.03-0.3

0.03-0.2

LC-15

0.75-1.

0.3-1.5

0.15-1.5

0.2-1.0

0.1-1.05

0.07-0.75

LC-20

1.5-3

1-3

0.4-3

0.5-3

0.3-3

0.4-2.1

0.2-2.1

0.15-1.5

LC-25

4-6

3-6

2-6

0.8-6

1-6

0.6-6

0.8-4.2

0.4-4.2

0.3-3

LC-40

9-15

7.5-15

5-15

2-15

2.5-15

1.5-15

2.1-10.5

1.0-10.5

0.7-7.5

LC-50

10-24

8-24

3-24

4.8-24

2.4-24

2.4-16.8

1.6-16.8

1.2-12

LC-B40,50

40.50

8-20

6-20

4-20

2-20

2.8-14

1.4-14

1.0-10

LC-B65

27-40

20-40

15-40

5-40

8-40

4-40

5.6-28

2.8-28

2-20

LC-80

40-60

30-60

20-60

8-60

12-60

6-60

8.4-42

4.2-42

3-30

LC-100

100

67-100

50-100

34-100

13.-100

20-100

10-100

14-70

6-70

5-50

LC-150

150

127-190

95-190

64-190

24-190

38-190

19-190

26.6-133

13.3-133

9.5-95

LC-200

200

227-340

170-340

114-340

43-340

56-340

34-340

47.6-238

23.8-238

17-170

Accuracy

Class

0.5

0.2

0.5

0.2

0.5

0.2

0.5

כלל אצבע מועיל בתעשייה הוא לבחור גודל מד שבו קצב הזרימה הרגיל שלך הוא כ-60% מהקיבולת המקסימלית של המד. נוהג זה מבטיח שהמד יפעל בטווח המדויק ביותר שלו, יפחית בלאי ויאריך את חיי השירות שלו. לדוגמה, אם הזרימה הרגילה שלך היא 25 GPM, מד עם קיבולת מקסימלית של כ-40 GPM יתאים.

2. גודל הצינור וסוג החיבור

חיישן הזרימה חייב להתאים פיזית לצנרת הקיימת שלכם. מדי גלגלי שיניים סגלגלים זמינים עם סוגי חיבור שונים, כולל: עם אוגן (ANSI או DIN או JIS או אוגן טבלה E) וסניטריים (Tri-Clover) ליישומים קריטיים להיגיינה. אחד היתרונות הגדולים ביותר של מדי גלגלי שיניים סגלגלים הוא שהם אינם דורשים צינורות ישרים לפני או אחרי המד, בניגוד לטכנולוגיות רבות אחרות, כגון מדי זרימה מערבולת או מדי זרימה טורבינה. זה נותן לכם גמישות רבה להתקין אותם בחללים צרים, מיד אחרי משאבה או מרפק, מבלי לפגוע בדיוק.

שלב 3: בחירת הפלט והתצוגה

כיצד עליך לגשת לנתוני הזרימה?

ישנן מספר אפשרויות שיתאימו לצרכים שונים.

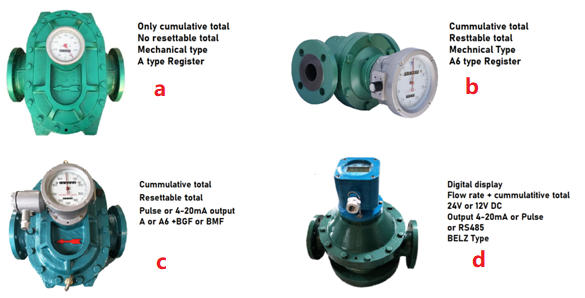

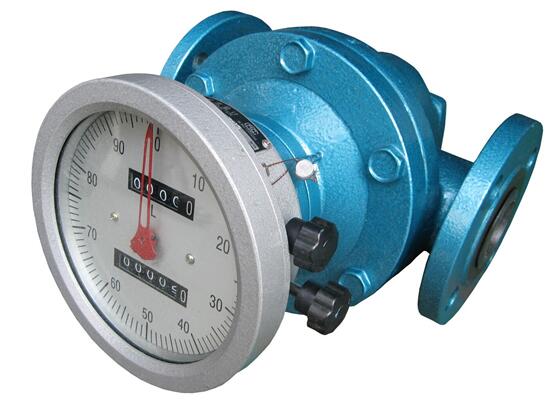

א. תצוגה מכנית: זהו מונה פשוט, שאינו מחובר לחשמל, הממוקם על המונה עצמו. זוהי אפשרות חזקה ואמינה לקריאות מקומיות בהן אין צורך להתחבר למערכת בקרה. כפי שבתמונה למעלה, מוצג מד זרימה מסוג זה.

ב. תצוגה מכנית וסך ממוצע ניתן לאיפוס: תצוגה מכנית מציעה קריאה פשוטה וללא חשמל ישירות על גבי המונה. היא כוללת סכום אצווה ניתן לאיפוס שניתן לאפס אותו ידנית עבור מדידות בודדות. כפי שמוצג בתמונה למעלה, מד זרימה מסוג ב'.

ג. פלט דופק או פלט אנלוגי 4-20mA: לסוג זה יש תצוגה מכנית, והוא מייצר גם אות דופק אלקטרוני או 4-20mA שניתן לשלוח אותו ל-PLC, בקר אצווה או תצוגה דיגיטלית מרוחקת. זה אידיאלי למערכות אוטומטיות. כפי שמוצג בתמונה למעלה, מד זרימה מסוג c.

ד. תצוגה דיגיטלית משולבת: תצוגה אלקטרונית המופעלת באמצעות סוללה או לולאה המותקנת ישירות על המונה. היא יכולה להציג את קצב הזרימה והנפח הכולל, ומציעה אלטרנטיבה מודרנית למערכת אוגרים מכנית. עבור תצוגה אלקטרונית המופעלת באמצעות לולאה, היא מציעה 4-20mA, דופק, פלט RS485 או Hart או תקשורת. כפי שמוצג בתמונה ד' לעיל.

שלב 4: שקלו הסמכות מיוחדות

לבסוף, קבעו אם היישום שלכם דורש אישורים מיוחדים לבטיחות או עמידה בדרישות החוק.

1. מד זרימה של מעילי חימום

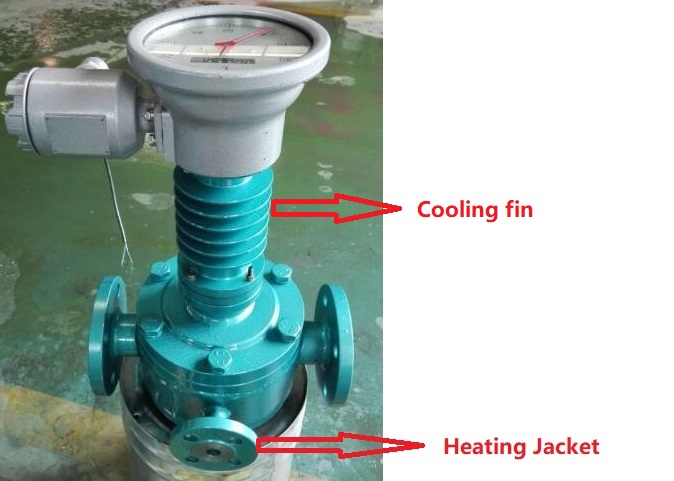

מד זרימת הילוכים סגלגלים בטמפרטורה גבוהה ומד זרימת הילוכים סגלגלים

עבור נוזלים שמתמצקים בקלות או צמיגים במיוחד בטמפרטורות סביבה, כגון אספלט, ביטומן או שרפים כבדים, מד זרימה סטנדרטי אינו מספיק. במקרים אלה, יש צורך למד עם מעיל חימום. זהו מעטפת חיצונית סביב גוף המד, שם ניתן להזרים מדיום חימום כמו קיטור או שמן חם. המעיל שומר על טמפרטורת הנוזל, שומר עליו נוזלי ומונע ממנו להתמצק בתוך המד, דבר החיוני למדידה מדויקת. רוצים לדעת עוד על מד זרימה עם מעיל אובל, לחצו כאן [ מד זרימה עם מעיל חימום חיצוני ]

2. מד זרימה בטמפרטורה גבוהה

עבור תהליכים הכוללים נוזלים בטמפרטורה עקבית מעל 60 מעלות צלזיוס, הטמפרטורה הגבוהה עלולה לגרום נזק לרכיבים האלקטרוניים של המונה (כגון המשדר והחיישן) ולקצר את חיי השירות שלהם. במקרה זה, מומלץ חיישן זרימה המצויד בסנפיר קירור או גוף קירור. סנפירים אלה מגדילים את שטח הפנים של גוף המונה, מפזרים ביעילות חום לאוויר הסביבה ומורידים את הטמפרטורה הפנימית לטווח פעולה בטוח עבור האלקטרוניקה. תכנון זה חיוני לפעולה אמינה ביישומים כמו שמנים בטמפרטורה גבוהה, ביטומן או נוזלי תהליך מחוממים אחרים.

3. מד זרימה סניטרי

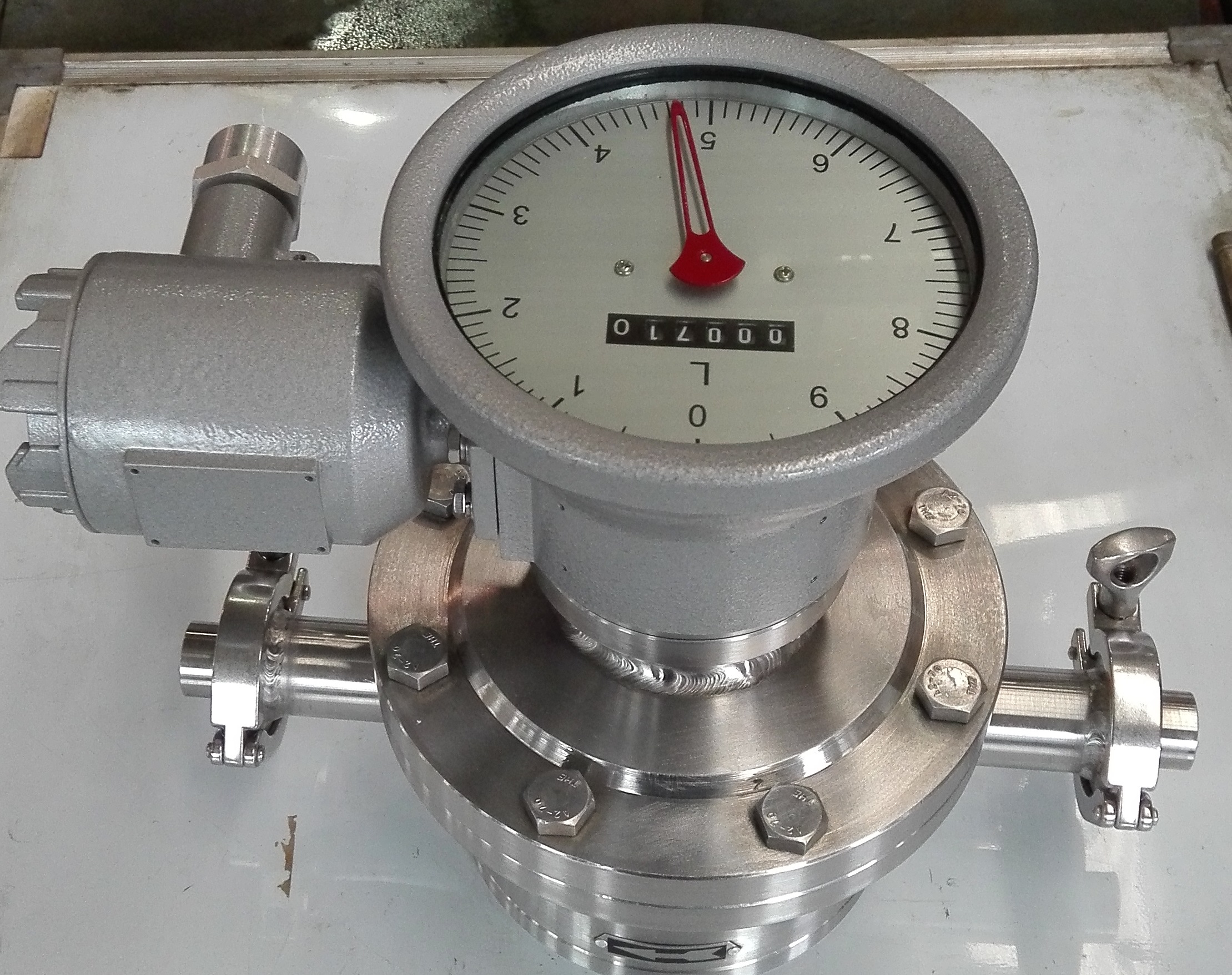

מד זרימת הילוכים סגלגל סניטרי

עבור ייצור מזון, משקאות או תרופות, על המונה לעמוד בתקני תכנון היגייניים מחמירים כדי להבטיח שניתן יהיה לנקות ולחטא אותו ביסודיות. למידע נוסף על מד זרימה סניטרי עם הילוכים אובליים, לחצו כאן: [ מד זרימה סניטרי עם הילוכים אובליים]

4. גודל חיישן והתאמת צינור (מפחיתים/מרחיבים):

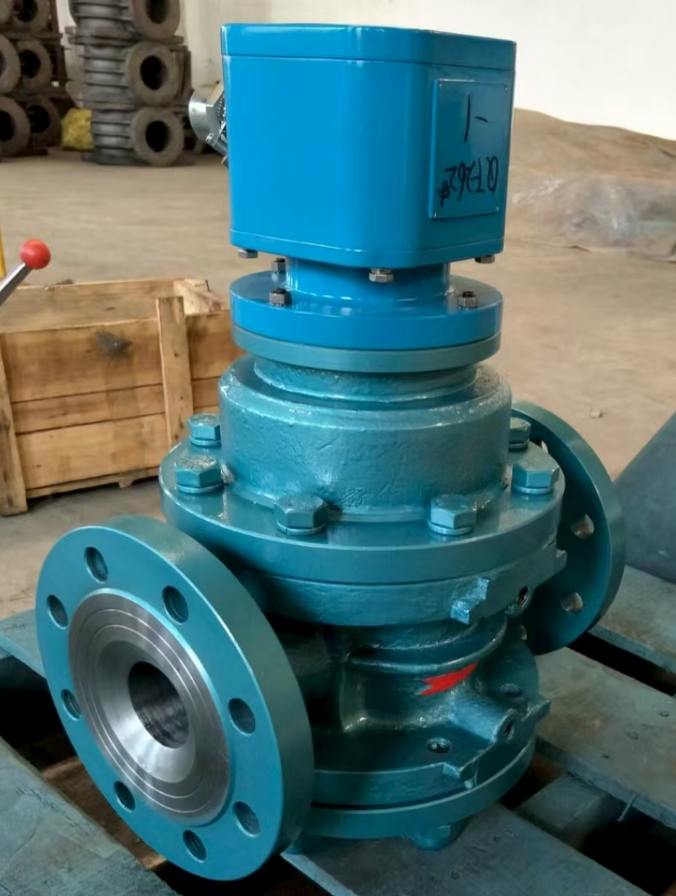

DN40 oval gear flow meter with DN50 Expander flanges

מד זרימה סגלגל DN40 עם אוגני הרחבה DN50

בעת בחירת מד, הקוטר הנומינלי של חיישן הזרימה בעל גלגל השיניים הסגלגל נבחר בהתבסס על טווח קצב הזרימה ולא על גודל הצינור בלבד. התרחיש האידיאלי הוא שדירוג האוגן וגודל החיישן יתאימו בדיוק לצינור הקיים, שכן הדבר ממזער את מורכבות ההתקנה ואת העלות.

עם זאת, אם קצב הזרימה האופטימלי דורש גודל חיישן שונה מגודל הצינור שלך, התאמה אפשרית באמצעות אוגנים מצטמצמים (להתקנת מד קטן יותר בצינור גדול יותר) או אוגנים מתרחבים (להתקנת מד גדול יותר בצינור קטן יותר).

מגבלות מוצר חשובות:

לא ניתן להתקין מד זרימה מסוג LC-A (ככל הנראה דגם ספציפי של מד זרימה) עם אוגנים מצטמצמים או מתרחבים. התקנתו דורשת שגודל הצינור יתאים בדיוק לגודל האוגן.

יכולת התאמה זו זמינה כעת רק במבני מדידה חזקים מסוימים, כגון מדי הפלדה היצוקה מסדרת LC-E ומדי ההילוכים האליפטיים מפלדת אל-חלד מסדרת LC-B ו-C. אנא אשרו את תאימות הדגם במהלך תהליך הבחירה.

5. אזורים מסוכנים:

אם אתם מודדים נוזלים דליקים או שהמד נמצא בסביבה עם גזים נפיצים או אבק, עליו להיות מאושר לבטיחות.

רשימת הבחירה שלך

על ידי מענה על השאלות הפשוטות הללו, תוכלו לבחור בביטחון את מד ההילוכים הסגלגל המתאים:

נוזל: מהו הנוזל שלי, ומהי צמיגותו, טמפרטורתו ולחץו?
תאימות: אילו חומרים (גוף, רוטורים, אטמים) תואמים לנוזל שלי?
ניקיון: האם הנוזל שלי נקי? (אם לא, אני צריך פילטר).
קצב זרימה: מהם קצבי הזרימה המינימליים, הרגילים והמקסימליים שלי?
התקנה: מהו גודל הצינור שלי וסוג החיבור המועדף עליי?
פלט: כיצד עליי לקרוא את הנתונים (מכני, תצוגה דיגיטלית, דופק)?
הסמכות: האם אני זקוק לאישורים עבור אזורים מסוכנים, העברת משמורת או שימוש סניטרי?

מַסְקָנָה

בחירת מד הזרימה המתאים עם גלגל שיניים אובליות לא חייבת להיות מסובכת. על ידי בחינה שיטתית של הנוזל, דרישות המערכת, צורכי הנתונים וכל אישור מיוחד, תוכלו לבחור מד שיספק מדידות מדויקות ואמינות לשנים הבאות. תהליך בחירה קפדני זה הוא השקעה קטנה שמשתלמת עם בקרת תהליכים משופרת, בזבוז מופחת ועלות בעלות כוללת נמוכה יותר.
