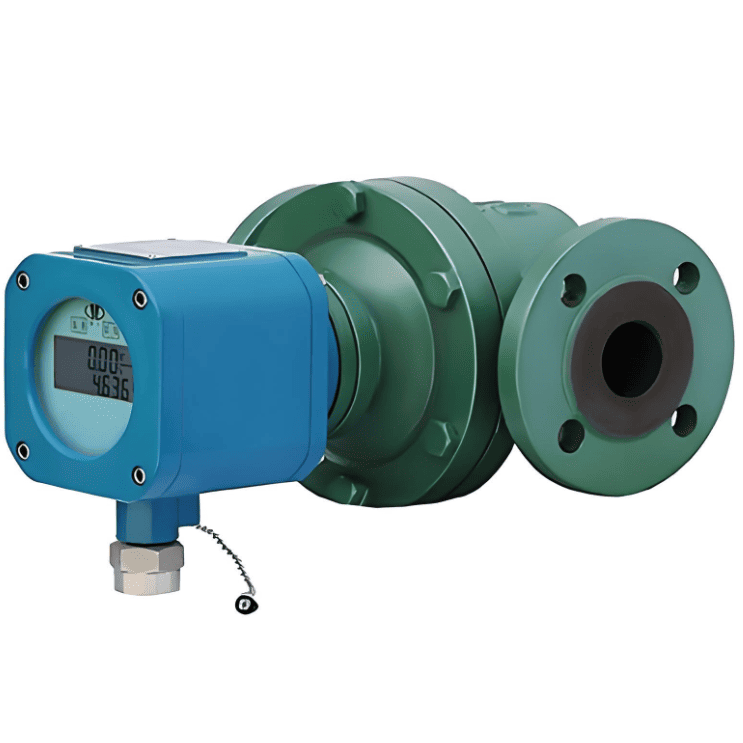

מד זרימה חיובי RS485

סקירה כללית

מדידת זרימת נוזלים מדויקת חשובה לבקרת ייצור וניהול אנרגיה במערכות אוטומציה תעשייתיות מודרניות. מד זרימה RS485 בעל תזוזה חיובית (או אנו מכנים מד זרימה PD), ככלי מדידת נוזלים מתקדם המשלב מדידה מדויקת, עיבוד נתונים חכם והעברת תקשורת מרחוק, הופך לציוד המדידה המועדף בתעשיות כמו פטרוכימיה, מזון ותרופות וטיפול במים. מאמר זה יעמיק במאפיינים הטכניים, פרוטוקולי התקשורת והיישומים המעשיים של מד זרימה RS485 Modbus זה.

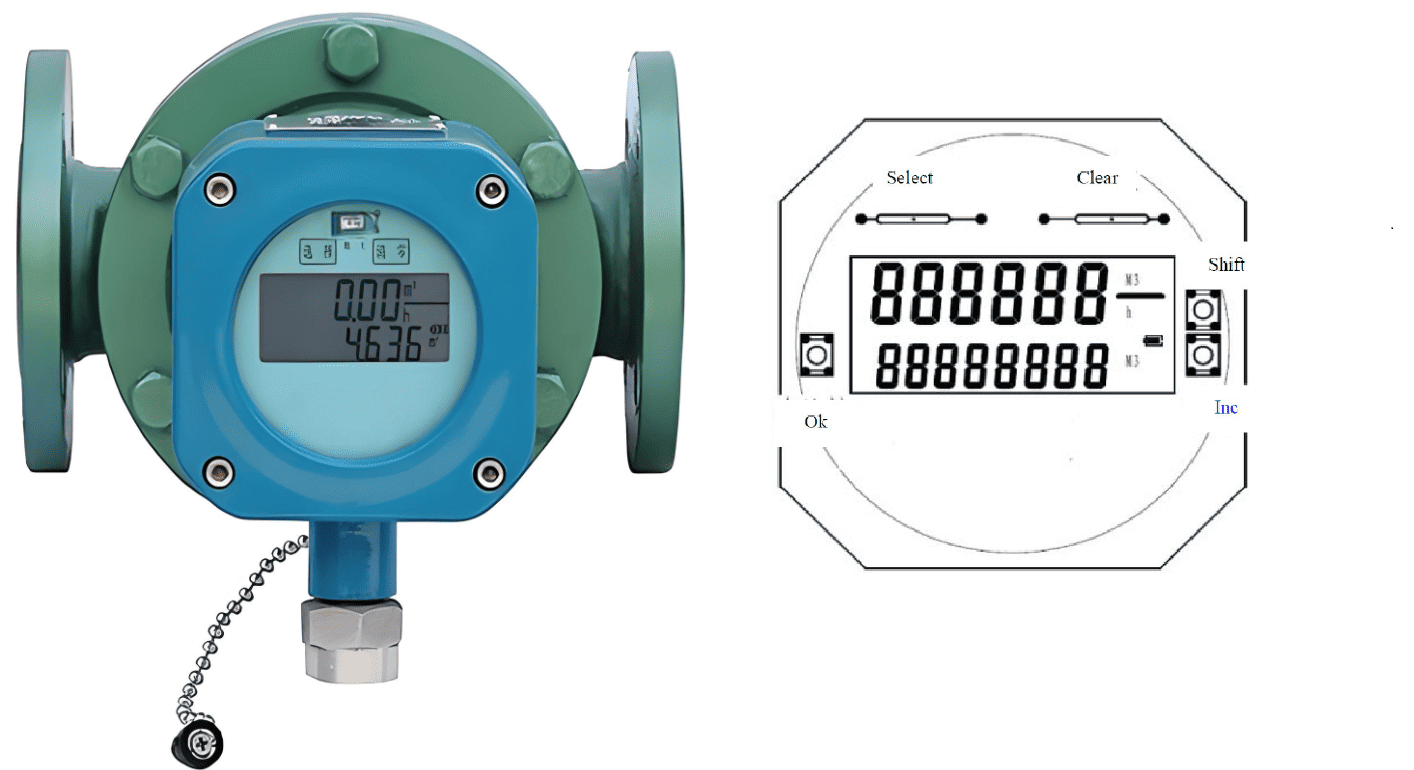

מד זרימה דיגיטלי RS485 עם תצוגה אלקטרונית

הליבה של מדי הזרימה RS485 PD היא מוני זרימה דיגיטליים מתקדמים. סדרת מדי הזרימה הדיגיטליים PD הזו מאמצת עיצוב טכנולוגי מתקדם, עם מאפייני אמינות גבוהים, וניתן לשלב אותה עם חיישני זרימה בעלי תזוזה חיובית שונים (כגון מד זרימה בעל גלגל שיניים אובלי, מד זרימה בעל גלגל שיניים רוטס או מד זרימה בעל גלגל שיניים סלילי), ליצירת מערכת מדידה דיגיטלית שלמה של זרימה נפחית. משתמשים יכולים לקרוא ישירות נתוני זרימה כוללים ומיידיים על מד הזרימה.

יכולות תצוגה ומדידה

הצג הדיגיטלי מסדרת BELZ משתמש במסך LED בעל שני שורות עם טווח תצוגה רחב: הכמות המצטברת הבודדת נעה בין 0.000 ליטר ל-99999999 ליטר, והכמות המצטברת הכוללת יכולה להגיע ל-9999999999 ליטר. טווח תצוגת הזרימה הרגעית נע בין 0.000 ל-999999 ליטר/שעה. יכולת מדידה בקנה מידה גדול זו מאפשרת לה להתאים את עצמה למגוון תרחישי יישומים תעשייתיים, החל מקצבי זרימה קטנים ועד גדולים.

מדוע אנו מעדיפים להשתמש במד זרימה חיובי RS485?

• פרוטוקול התקשורת RS485 הוא אחד מתקני התקשורת הבשלים והאמינים ביותר בתחום האוטומציה התעשייתית, silverinstruments.com משתמש ב- MODBUS RTU. בהשוואה למד זרימה אנלוגי מסורתי של 4-20mA, ל- RS485 יש את היתרונות המשמעותיים הבאים:
• שידור דיגיטלי: RS485 משתמש בהעברת אותות דיגיטלית כדי למנוע בעיות של הפרעות לאות זרם אנלוגי ואובדן דיוק. בעת שידור למרחקים ארוכים (עד 1200 מטרים), איכות האות יציבה ואמינה, בעוד שעבור משדר 4-20mA, אולי 50 מטרים מספיקים.
• רשת מרובת מכשירים: אפיק RS485 אחד יכול לחבר עד 255 מכשירים (כגון מד זרימה, משדר לחץ, משדר מפלס וכן הלאה), מה שמפחית מאוד את עלויות החיווט ואת מורכבות המערכת. במפעלים גדולים, קל לבנות רשת ניטור תנועה.
• תקשורת דו-כיוונית: MODBUS RS485 לא רק יכול לקרוא נתוני תנועה, אלא גם לבצע הגדרות פרמטרים ושאילתות סטטוס מכשירים, ובכך להשיג ניהול חכם אמיתי.

יישום פרוטוקול MODBUS RTU

מד הזרימה RS485 PD מאמץ את פרוטוקול MODBUS RTU הסטנדרטי, עם פרמטרי תקשורת הכוללים קצב באוד של 9600 bps, סיביות נתונים של 8 סיביות, ללא סכום בדיקה (ניתן להגדרה) וסיב עצירה של 1 סיביות. טווח כתובות ההתקן הוא 1-255, וניתן להגדיר אותו דרך תפריט F08.
הפרוטוקול תומך בקוד פונקציה 0x03 (קריאה של אוגר החזקה), שיכול לקרוא 7 סטים של נתוני מפתח:

סך כל התנועה המצטברת (6 ספרות גבוהות, 6 ספרות נמוכות, 6 ספרות עשרוניות)
קצב זרימה מיידי
תעבורה מצטברת אחת (4 ספרות גבוהות, 6 ספרות נמוכות, 6 ספרות אחרי הנקודה העשרונית)

לדוגמה , בעת קריאת ערך התצוגה הנוכחי של המכשיר עם כתובת 01, המארח שולח: 01 03 00 01 00 08 15 CC, והעבד מחזיר 16 בתים של נתונים המכילים מידע תנועה מלא. לחץ כאן להגדרות נוספות: הגדרת מד זרימה RS485 MODBUS RTU PD

מפרט טכני של מד זרימה דיגיטלי חיובי מסוג MODBUS

ביצועי הגנה מפני פיצוץ
לסדרת מוצרים זו יכולת הסתגלות סביבתית מעולה:
דירוג עמידות בפני פיצוץ: Exd II BT5/Exd II CT5, מתאים לשימוש בסביבות דליקות ונפיצות
רמת הגנה: IP65, עמיד בפני אבק ועמידות למים
טמפרטורת עבודה: -25°C עד +55°C, מתאים לתנאי עבודה קשים

פונקציות חכמות

• מד הזרימה מצויד במספר פונקציות חכמות:
• כוונון מקדם ריסון (תפריט F03): מבטל ביעילות תנודות זרימה מיידיות, ניתן לכוון לרמות 1-99
• ליניאריזציה רב-נקודתית (F61-F65): משפרת את הדיוק בטווח מלא באמצעות תיקון מקדמים מפולחים
• כיול פלט זרם (F05/F06): כוונון עדין של 4mA ו-20mA כדי להבטיח דיוק פלט
• תצורת פרמטרים לתקשורת: תומך בשלושה מצבים: ללא אימות, אימות אי-זוגי ואימות זוגי

ערך יישום עבור מד זרימה חיובי RS485

ביישומים תעשייתיים מעשיים, מדי זרימה נפחית RS485 מפגינים יתרונות ייחודיים:
ניטור מרכזי: באמצעות רשת RS485, ניתן לנטר נתוני זרימה בזמן אמת מנקודות מדידה מרובות בחדר הבקרה המרכזי ללא צורך בקריאת מונה באתר.
מעקב אחר נתונים: קל לאחסן ולנתח נתונים דיגיטליים, ולא ניתן לאפס את הסכום המצטבר הכולל כדי להבטיח הוגנות מדידה.
הפחתת עלויות תחזוקה: פונקציות אבחון מרחוק והתאמת פרמטרים מפחיתות את עומס העבודה של התחזוקה באתר.

מַסְקָנָה

מד הזרימה RS485 PD מייצג את כיוון הפיתוח של טכנולוגיית מדידת הזרימה, המשלבת בצורה מושלמת מדידה מכנית מדויקת עם טכנולוגיית תקשורת דיגיטלית מתקדמת. עם התקדמות Industry 4.0 וייצור חכם, מכשיר מדידה מרושת ואינטליגנטי זה ללא ספק יקבל מגוון רחב יותר של יישומים. בחירת מד הזרימה המתאים מדגם RS485 אינה רק בחירת מכשיר מדידה, אלא גם הנחת היסודות לטרנספורמציה הדיגיטלית של הארגון.
