מד זרימה קטן לתזוזה חיובית

למה משמש מד זרימה בעל תזוזה חיובית בזרימה קטנה?

מד זרימה PD בעל זרימה נמוכה במיוחד תוכנן במיוחד למדידה מדויקת של ספיקות נוזל קטנות מאוד, כאשר הקטן ביותר מסוגל למדוד חצי מיליליטר לדקה (בערך תריסר טיפות של סולר בלבד), אך עדיין יכול לשמור על דיוק גבוה של 0.5%. הוא שימושי במיוחד במקומות בהם נדרשת שליטה מדויקת בצריכת הנוזלים, כגון מדידת מים בזרימה נמוכה, זיהוי דלק במיליליטר לדקה ומדידת שומן בזרימה נמוכה מאוד.

כיצד פועל מד זרימה בעל קצב זרימה נמוך במיוחד?

העיקרון פשוט כמו מדי זרימה בעלי גלגלי שיניים אובליים בגודל רגיל: מד זרימה מיניאטורי מסוג PD מחלק את הנוזל בקצב זרימה נמוך למנות קטנות קבועות, ולאחר מכן סופר כמה מנות עברו דרך חיישן הזרימה המיקרו כדי לדעת כמה נוזל זרם בסך הכל.

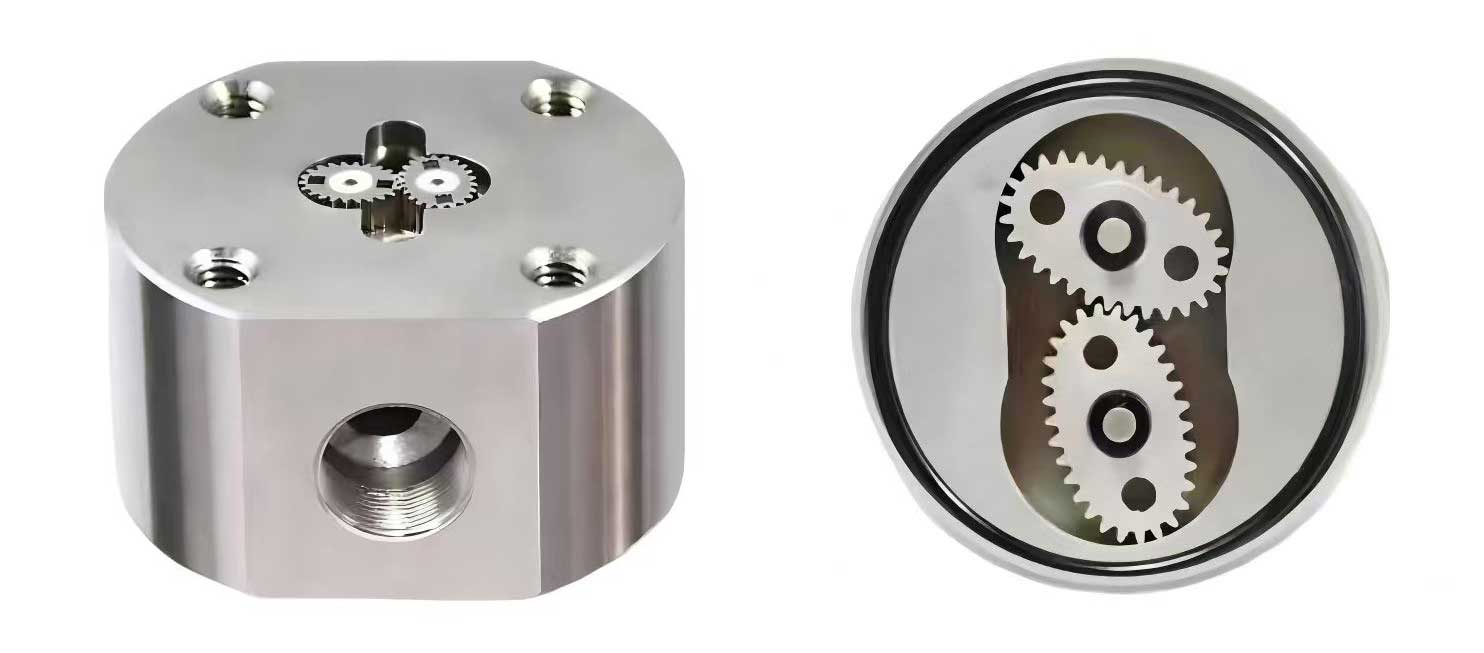

בתוך תא חיישן הזרימה החזק ישנם גלגלי שיניים סגלגלים קטנים ומעובדים בדיוק רב, אשר ידחפו לסיבוב כאשר נוזל זורם דרכם. כל סיבוב מייצג שליחת נפח קבוע של נוזל. על ידי חישוב מספר הסיבובים שבוצעו, ניתן לקבוע את קצב הזרימה הכולל. שיטה זו היא ישירה מאוד, ותוצאות המדידה אינן מושפעות למעשה מטמפרטורת הנוזל וצמיגותו, ולכן היא מדויקת מאוד.

תכונות של מד זרימה חיובי בקצב זרימה נמוך

דיוק גבוה: דיוק המדידה יכול להיות נמוך עד ± 0.5%, וזה מאוד אמין.

טווח רחב: ניתן למדוד קצב זרימה קטן מאוד וגם להתמודד עם שינויים גדולים יותר בקצב הזרימה.

מד זרימה דיגיטלי מיקרו: ספק כוח 24V DC, יציאת פולסים PNP או NPN, אופציה עם תצוגה דיגיטלית, יציאות אנלוגיות 4-20mA ו-RS485.

חזרתיות טובה: באותם תנאים, תוצאות המדידה עקביות בכל פעם.

גודל קטן, עמידות ללחץ גבוה: קל להתקנה, ניתן להשתמש בדגמים מסוימים על צינורות עם לחץ גבוה עד 1,000 בר.

אין צורך בבחירת נוזל: בין אם מדובר בנוזל דק כמו מים או בנוזל סמיך כמו שמן סיכה, ניתן למדוד אותו. וככל שהצמיגות גבוהה יותר, כך המדידה מדויקת יותר, מכיוון שיש פחות דליפה בין גלגלי שיניים אליפטיים.

היכן משתמשים במדי זרימה קטנים בעלי עקירה חיובית?

יש לו יישומים סביבנו ובתעשיות רבות:

מנוע ומערכת דלק: מדידה מדויקת של צריכת דלק זעירה כדי לסייע בפיתוח מנועים חסכוניים יותר בדלק.

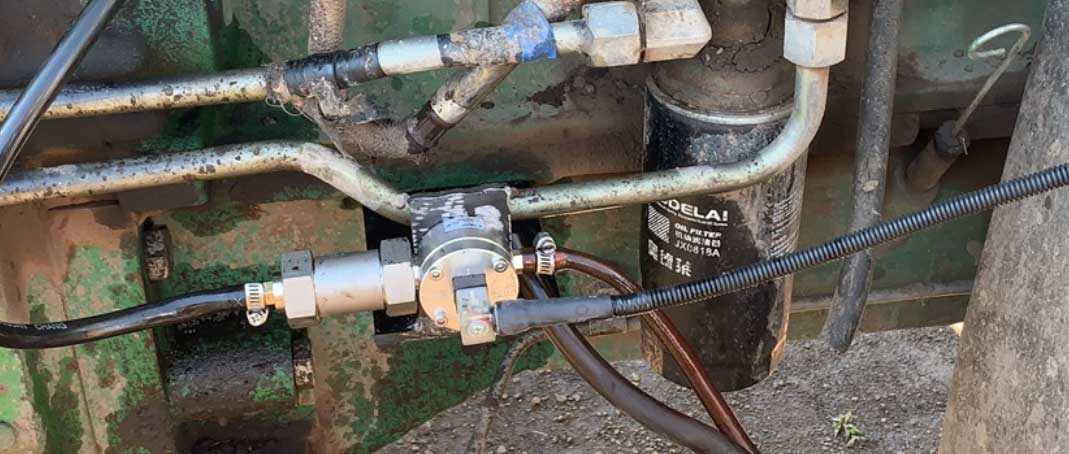

מדידת שמן סיכה בעל צמיגות גבוהה וזרימה נמוכה

מערכת סיכה של המכונה: יש לנטר את אספקת שמן הסיכה כדי להבטיח שהמכונה לא תתבלה עקב רעב או שמן בזבוז.

מד זרימת מינון כימי בזרימה נמוכה

כימיקלים ומרכיבים: יש לשלוט במדויק בכמות הכימיקלים השונים (אפילו קורוזיביים) שנוספו כדי להבטיח את איכות ובטיחות המוצר.

תבנית וקירור: בתהליכים של הזרקת פלסטיק ותהליכים אחרים, שליטה מדויקת בקצב הזרימה של שמן הקירור מבטיחה תבנית טובה יותר של המוצר.

מעבדה וטיפול במים: הוספה מדויקת של כמויות זעירות של נוזלים במחקר מדעי, או מתן מדויק של תמיסות חיטוי במהלך טיהור מים.

למה יש לשים לב בבחירה ותחזוקה של מד זרימה קטן מסוג PD?

כיצד לבחור: זה תלוי בעיקר בטווח הזרימה שברצונך למדוד, בתכונות הנוזל (האם הוא קורוזיבי או דביק), בלחץ העבודה ובדיוק הנדרש.

אופן התחזוקה: הנוזל צריך להיות נקי, ועדיף להתקין מסנן מלפנים כדי למנוע הידבקות של זיהומים ברכיבים המדויקים שבפנים. במהלך ההתקנה, יש לוודא שמד הזרימה מלא תמיד בנוזל ונקי מאוויר.

מד זרימה מיקרו-תזוזה חיובית מתחת ל-1,000 דולר

מחירם של מדי זרימה קטנים מסוג PD קשור לגורמים רבים, כגון חיישן זרימה מאלומיניום שבדרך כלל יקר יותר מחיישן זרימה מפלדת אל-חלד, מדי זרימה נפחית בלחץ גבוה ב-400 בר יקרים יותר מאלו ב-100 psi, מדי זרימה נפחית בטמפרטורה גבוהה ב-300 מעלות צלזיוס יקרים יותר מאלו המשמשים בטמפרטורת החדר, וגם גודל החיישן משפיע על המחיר. אבל silverinstruments.com תמיד יכול לעזור לכם לבחור מד זרימה בעל תזוזה חיובית שעולה פחות מ-1000 דולר, כך שאתם לא צריכים לדאוג לגבי המחיר.

מד זרימה נפחי קטן הוא כמו "מיקרו-מד" נוזלים מדויק. הוא פועל באופן ישיר "עותק אחר עותק", עם תוצאות מדויקות ואמינות, ממלא תפקיד מפתח בתהליכים עדינים רבים, החל ממעבדה ועד לייצור במפעל, והוא כלי חשוב עבור התעשייה המודרנית להשגת בקרה עדינה.
