מדריך התקנה של מד זרימת אוויר דחוס

מד זרימת וורטקס ומד זרימת גז תרמי משמשים לעתים קרובות למדידת קצב זרימת אוויר דחוס. להתקנות שלהם יש כמה הבדלים. להלן אציג את שיטות ההתקנה.

מדריך להתקנת מד זרימה וורטקס לאוויר דחוס

דרישות מיוחדות לאוויר דחוס

מד זרימת וורטקס לאוויר דחוס

עבור מדיות אוויר דחוסות, יש להקדיש תשומת לב נוספת: לתעדף את התקנת מד הזרימה לאחר המייבש ולפני מיכל אחסון האוויר, ולהתקין מפריד גז-נוזל במעלה הזרם כדי להבטיח שהאוויר הנכנס למד הזרימה יהיה יבש וחף מטיפות נוזל; במקביל, יש לבצע עבודה טובה של תמיכה וספיגת זעזועים בצנרת כדי למנוע חפיפה של פעימות זרימת האוויר ורעידות בצנרת המשפיעות על יציבות המדידה.

אמצעי זהירות להתקנת מד זרימת אוויר דחוס מסוג וורטקס במיקום

• הימנעו מהתקנת מדי זרימה מסוג וורטקס באזורים עם רעידות חזקות ושדות מגנטיים.

• התרחק מציוד חשמלי חזק ותדר גבוה, אל תשתף חשמל עם מכשירים אלה, והפחית הפרעות אלקטרומגנטיות.

• הימנעו ממקומות עם תנודות טמפרטורה גדולות ואין להתקין מדי זרימה בסביבות קורוזיביות מאוד או לחות במיוחד.

• אם מד הזרימה מותקן בחוץ, יש להוסיף כיסוי מגן כדי למנוע מהשמש והגשם לפגוע בדיוק.

• בחר מיקום סביב מד הזרימה עם מספיק מקום לבדיקה שגרתית יומיומית, ניפוי שגיאות וחיווט.

אמצעי זהירות להתקנת מד זרימת אוויר דחוס מסוג Vortex

ניתן להתקין מדי זרימה אופקית או אנכית על צינורות אוויר דחוס; כאשר מותקנים אנכית, כיוון זרימת האוויר חייב להיות מלמטה למעלה כדי למנוע הצטברות של מים מעובה המשפיעים על הגשושית.

אורך מקטעי הצינור הישרים במעלה ובמורד הזרם של מד הזרימה חייב לעמוד בקפדנות בדרישות טבלה 1.

טבלה 1: אורך מקטעי הצינור הישרים במעלה ובמורד הזרם של מד הזרימה של הוורטקס

מרפק בזווית של 90 מעלות: במעלה הזרם ≥ 20D, במורד הזרם ≥ 5D

התפשטות קונצנטרית: במעלה הזרם ≥ 30D, במורד הזרם ≥ 5D

התכווצות קונצנטרית עם שסתום פתוח לחלוטין: במעלה הזרם ≥ 50D, במורד הזרם ≥ 5D

שני מרפקים בזווית של 90 מעלות באותו מישור: במעלה הזרם ≥ 25D, במורד הזרם ≥ 5D

• אין למקם את שסתום הוויסות ישירות במעלה הזרם של מד הזרימה כדי למנוע הפרעה לזרימת האוויר שתשפיע על המדידה.

• כאשר אורך קטע הצינור הישר במעלה הזרם אינו עומד בדרישות טבלה 1, יש להתקין מתקן נוזלים במעלה הזרם כדי לייצב את שדה הזרימה.

• כאשר יש צורך להקטין את קוטר הצינור, אורך קטע הצינור הישר והצינור השיפוע צריכים לעמוד גם בדרישות טבלה 1.

• לאחר תיקון הלחץ והטמפרטורה, יש לכוונן את פתחי מדידת הלחץ והטמפרטורה בהתאם למיקומים המוצגים בתרשים כדי להבטיח פיצוי מדויק של טמפרטורה ולחץ.

• בחרו מיקום להתקנה אשר ממזער את הרעידות המכניות או ההשפעה במידה המרבית האפשרית; אם הרעידות בצנרת משמעותיות, יש להתקין תומכים והתקני הידוק לצנרת.

• בעת התקנת מד זרימה על צינור בעל טמפרטורה גבוהה, יש להוסיף שכבת בידוד כדי למנוע פגיעה ברכיבים אלקטרוניים מקרינה תרמית.

• מד הזרימה חייב להיות מוארק בצורה אמינה, עם התנגדות הארקה של פחות מ-10 אוהם כדי למנוע הפרעות אלקטרוסטטיות.

דרישות התקנה ומדידה עבור מד זרימת גז תרמי (אוויר דחוס)

התקנת מד זרימת מסה תרמית למדידת אוויר דחוס

בחירת שיטת התקנה

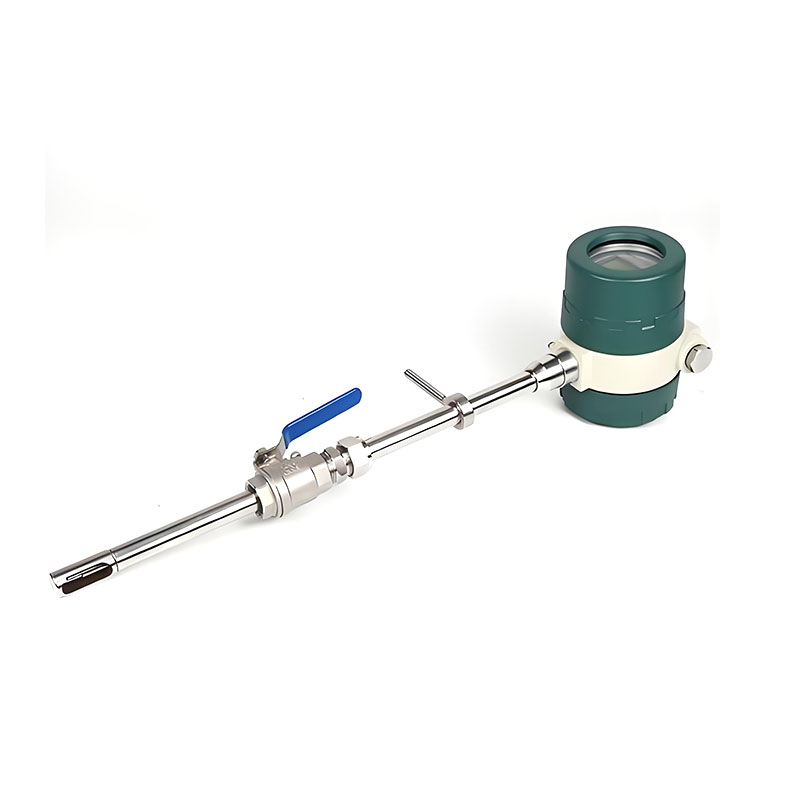

מד זרימת אוויר דחוס מסוג Insertion

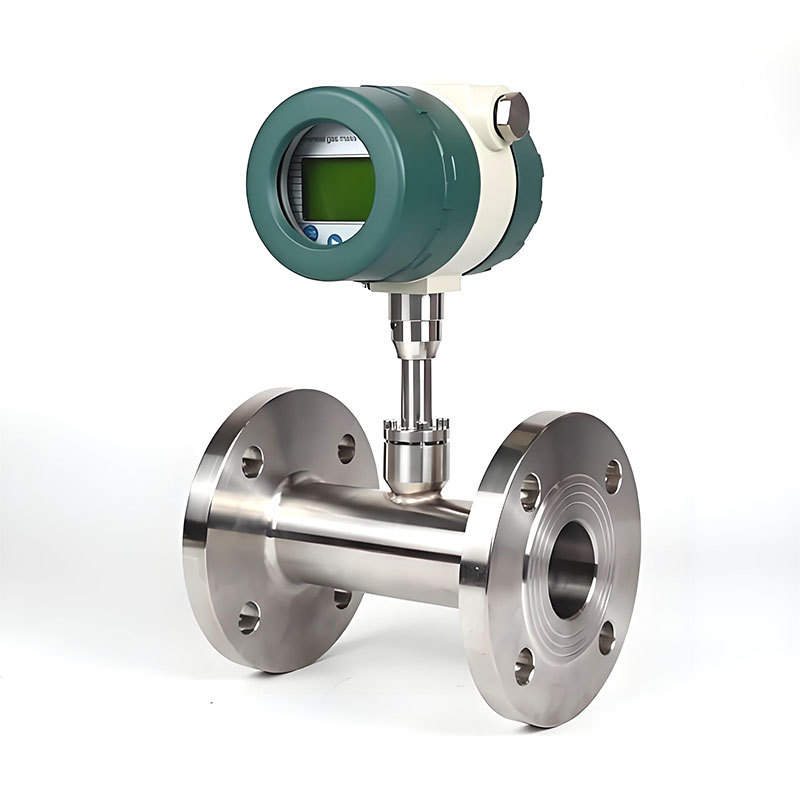

מד זרימת אוויר דחוס מסוג Inline

כאשר הקוטר הנומינלי של הצינור הוא ≤ DN50, עדיפה התקנת הצינור, עם אפשרות של חיבור דחיסה, הברגה או אוגן; כאשר הקוטר הנומינלי של צינור האוויר הדחוס גדול מ-DN50 (2 אינץ'), עדיפה התקנת מד זרימת מסה תרמי מסוג החדרה, וניתן לבחור בשיטות חיבור הברגה או אוגן.

אם הצינור באתר הותקן ולא הוזמן אוגן להתקנה, ניתן להשתמש בהתקנת החדרה. בעת ההזמנה, יש להסביר בבירור ליצרן את תנאי העבודה באתר.

 שלבי התקנה של החדרה:

• פתח חור בקוטר Ø 20 בצינור (קוטר גשש Ø 19);

• רתך את בסיס הריתוך שסופק על ידיsilverinstruments.comלמצב הפתיחה של הצינור;

• הכנס את גלאי מד זרימת האוויר לתוך הצינור, וניתן לבחור את עומק ההחדרה ל-1/2 מהקוטר הפנימי של הצינור בהתאם לתנאי האתר;

• עבור מד זרימת מסה תרמית לאוויר דחוס עם שסתומי כדור, יש להבריג את שסתומי הכדור לתוך הבסיס המרותך כדי להשלים את הקיבוע.

דרישות מיוחדות למדידת זרימת אוויר דחוס

למדי זרימת גז תרמי יש דרישות ברורות למצב מדיום האוויר הדחוס כדי להבטיח דיוק מדידה ואורך חיים של המכשיר:

דרישת יובש:יש לייבש ולסנן אוויר דחוס היטב כדי למנוע כניסת מים נוזליים, ערפל שמן או מעובה למד הזרימה. מדיה נוזלית יכולה להידבק לפני השטח של חיישנים תרמיים, לשנות את מאפייני המוליכות התרמית שלהם, לגרום ישירות לעיוות מדידה ואף נזק קבוע לחיישנים.

דרישת ניקיון:אוויר דחוס צריך להסיר חלקיקים מוצקים, אבק וזיהומים אחרים כדי למנוע מהם להצטבר על הגשושית והחיישן, להשפיע על יעילות חילופי החום ולמנוע חסימה מקומית של הצינור.

יציבות תנאי העבודה:יש לבחור נקודות מדידה ככל האפשר בקטעי צינור עם תנודות קטנות בלחץ ובטמפרטורה כדי למנוע ירידה בחזרתיות המדידה עקב שינויים תכופים במצב האוויר הדחוס.

דרישות עבור קטעי צינור ישרים

כדי להבטיח את הדיוק והחזרתיות של מדידת אוויר דחוס, יש לעמוד באורכי הצינור הישרים הבאים (בכפולות של הקוטר הפנימי D של הצינור) בהתאם לסוג ההפרעה במעלה הזרם:

סוג הפרעה במעלה הזרם: קטע צינור ישר במעלה הזרם A, קטע צינור ישר במורד הזרם B

במהלך ההתקנה, יש לתת עדיפות לבחירת מיקום הרחק ממקורות הפרעה כגון שסתומים, כיפופים ושסתומי ויסות כדי להבטיח פיזור מהירות נוזל יציב.

חיבור חשמלי

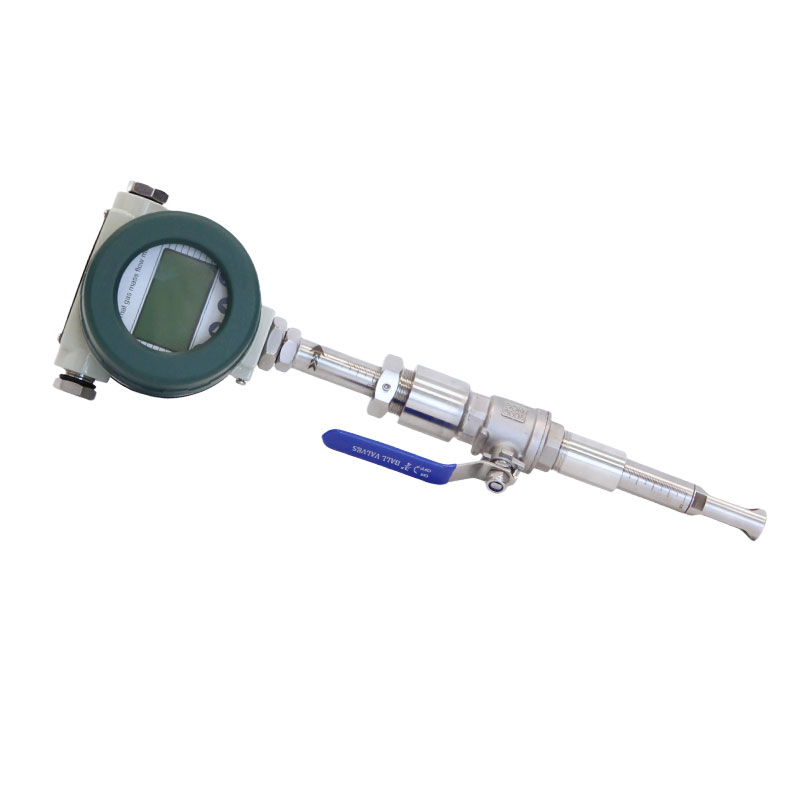

תצוגה אינטגרלית

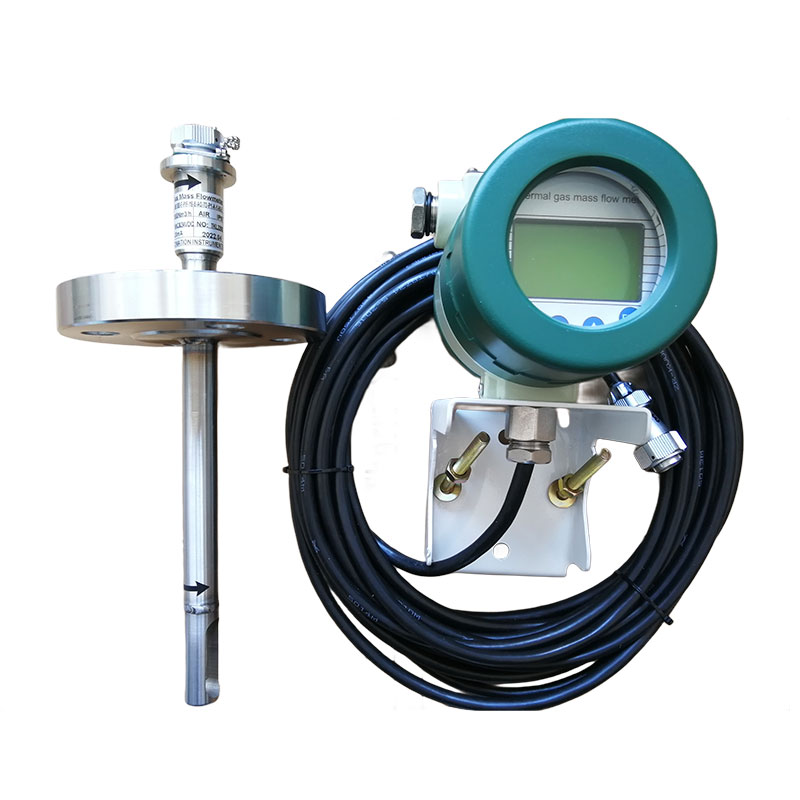

תצוגה מרוחקת

מד זרימת מסה תרמית עם תצוגה משולבת: מסופי החיווט של משדר זרימת האוויר יוצאו ממפעל מדי הזרימה silverinstruments.com, ומארז המכשיר מבודד מהמעגל הפנימי. ניתן להארקה באופן עצמאי ותומך באספקת חשמל באמצעות מתג.

חיווט מד זרימת מסה תרמי עם תצוגה אינטגרלית מסדרת RK-100

מבנה מד זרימת מסה תרמית עם תצוגה מרחוק: החיישן ומד התצוגה הדיגיטלי מחוברים באמצעות מערכת שלושה חוטים ומחווטים בהתאם לצבע המסומן:

חיווט מד זרימת מסה תרמי מסדרת SRK-100 עם תצוגה מרחוק

אדום → אדום: קוטב חיובי של ספק הכוח

שחור → שחור: קוטב שלילי של ספק כוח וקוטב שלילי של פלט 4-20mA

לבן → לבן: קוטב חיובי של פלט 4-20mA
