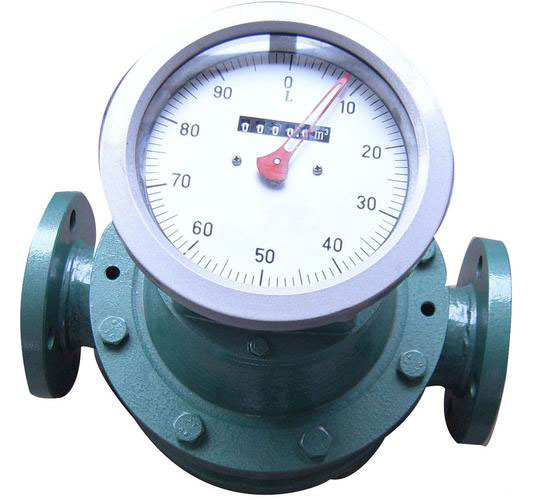

כיצד להתקין מד זרימה עם גלגל שיניים אובליות?

כיצד לבחור אתר התקנה מתאים למד זרימה בעל גלגלי שיניים אובליים?

יש להתקין את מד הזרימה בעל גלגל השיניים הסגלגל במיקום מתאים, תוך הקפדה קפדנית על הדרישות הקריטיות הבאות:

1) טמפרטורת הסביבה והלחות צריכות לעמוד בתקנות יצרן מד הזרימה בעל גלגל השיניים הסגלגל, עם טמפרטורה כללית של -10 (-15) ~ 40 (50) מעלות צלזיוס ולחות של 10% ~ 90%.

2) אור שמש ישיר בקיץ יכול לגרום לעלייה בטמפרטורות; מקומות הקרובים למקור חום יכולים גם הם לגרום לעלייה בטמפרטורה. יש לנקוט באמצעי בידוד או הצללה במקומות כאלה.

3) יש להתקין מכשירים שאינם עמידים בפני מזג אוויר (דגמים שאינם אטומים לאבק/מים) הרחק מסביבות קורוזיביות או סביבות לחות. עיבוי הנוצר מתנודות טמפרטורה יומיות, בשילוב עם גזים קורוזיביים, עלול לפגוע ברכיבים קריטיים כגון גלגלי ההילוכים של האינטגרטור. כאשר התקנה בלתי נמנעת בתנאים כאלה הכרחית, יש לשמור על לחץ חיובי קל בתוך המארז באמצעות מערכת ניקוי אוויר נקי.

4) מיקום ההתקנה חייב להיות נקי מרעידות מוגזמות וזעזועים מכניים. יש להימנע מאזורים עם ציוד מסתובב או מכונות כבדות אלא אם כן מיושמים אמצעי בידוד רעידות מתאימים.

5) צריך להיות מספיק מקום להתקנה ולתחזוקה יומיומית.

אודות כיוון הזרימה של מד זרימת הילוכים אובליים וחיבור תהליך

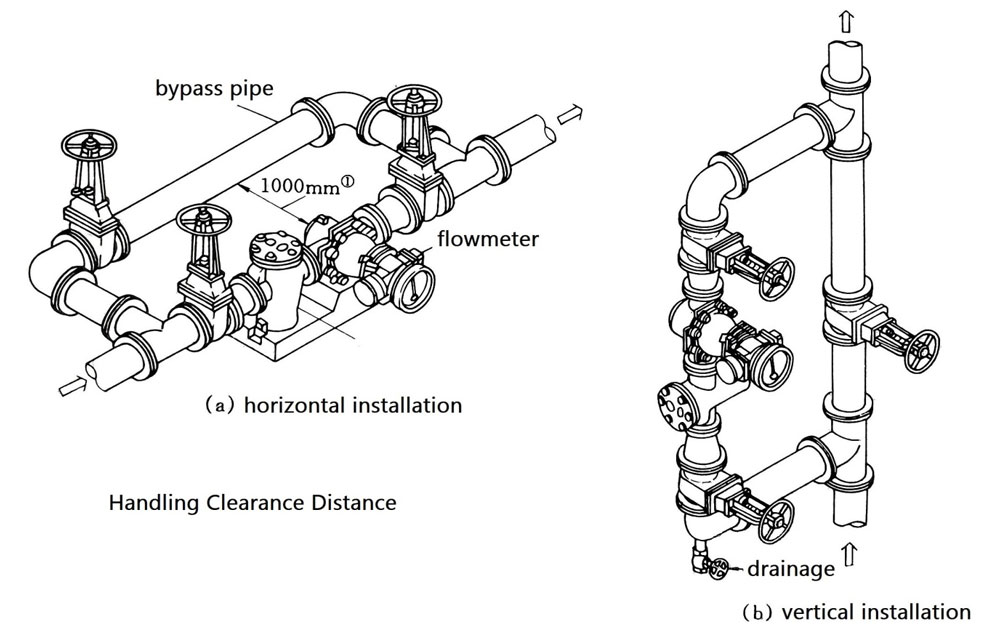

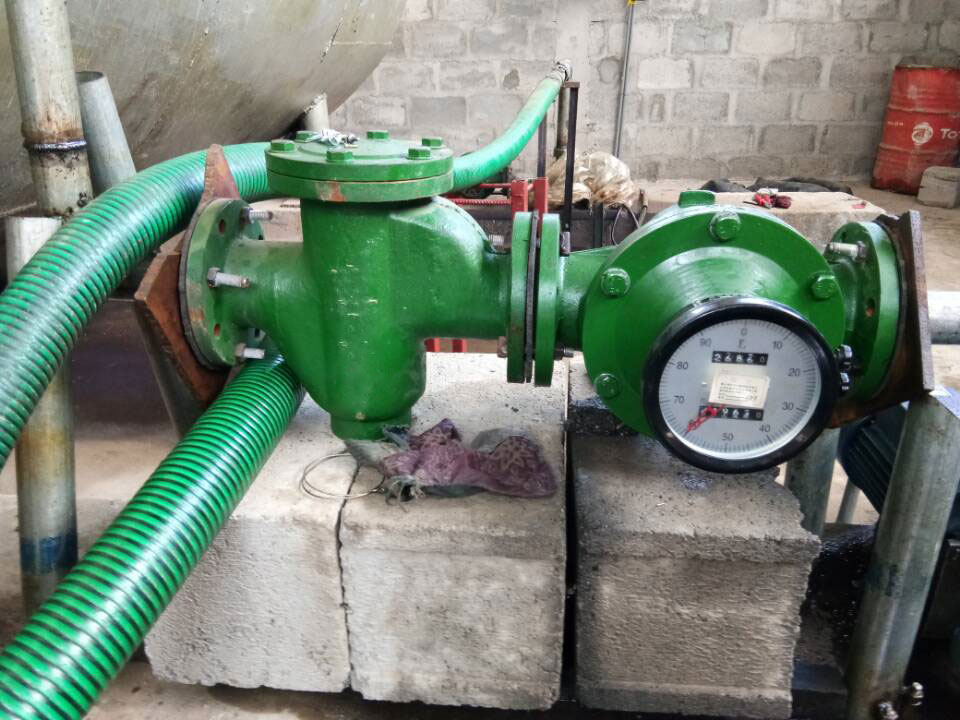

יש להתקין את מד הזרימה של גלגל השיניים הסגלגל עם איזון ויישור אנכי מושלם. ציר הרוטור יישאר מקביל לגובה הקרקע, למעט בדגמים בעלי ציר רוטור אנכי; דגמים אחרים יותקנו אופקית כפי שצוין במדריך ההפעלה. עיין באיור 1 לסכמת התקנה אופיינית.

עבור יישומים עם כיוון זרימה הפוך, יש להחליף את מיקומי מד הזרימה והמסנן מהתצורה המוצגת באיור. יש לספק מרווח מספיק להסרה וניקוי של מסך המסנן. במתקנים אנכיים, יש להתקין את ה-PDF על קו עוקף כדי למנוע חדירת פסולת מצנרת במעלה הזרם.

יש לבודד את מד הזרימה בעל גלגל השיניים הסגלגל מלחצים בצנרת, כולל התפשטות/התכווצות תרמית, עיוות ורעידות. יש למנוע רעידות הנגרמות כתוצאה מתכנון לא תקין של השסתומים/צנרת, תוך מתן דגש מיוחד על הימנעות מתנאי תהודה. בהתקנה יש להימנע ממאמץ מכני הנגרם על ידי פנים אוגן לא מקבילות, מרחק מרווח אוגן מוגזם, חוסר יישור צינורות ותצורות צנרת לא תקינות אחרות.

עבור מד זרימה בעל גלגלי שיניים אובליים עם בתי לחץ ותאי מדידה משולבים, לחץ התקנה מוגזם עלול לגרום לעיוות בית, להשפיע על ירידה בדיוק המדידה ואף להיתקע עם רכיבי מדידה ניידים.

מניעת כניסת נוזלים שאינם בפאזה למד הזרימה של גלגל השיניים הסגלגל

מד זרימה בעל גלגלי שיניים אובליים מתאפיין במרווחים מינימליים בין תא המדידה לרכיבים הנעים. זיהום חלקיקים בנוזל עלול לגרום להיתקעות של רכיבים ולבלאי מוקדם. יש להתקין מסננת במעלה הזרם במהלך תחזוקת ניקוי שוטפת. למדידת גז, יש להתקין התקני הגנה במידת הצורך, כגון מלכודות משקעים או סופגי לחות. עבור יישומי מדידת זרימת נוזל, יש למנוע חדירת גז למערכת הצנרת. במידת הצורך, יש להתקין מפריד גז-נוזל במעלה הזרם של מכשיר המדידה.

אמצעי הפחתה לזרימות פועמות, נחשוליות ועומס יתר

למרות שישנם מקרים מוצלחים של התקנה על קווי יניקה של משאבות, יש להתקין את מדי הזרימה של גלגלי השיניים הסגלגלים בצד היציאה של המשאבה כנוהג סטנדרטי. זרימות פועמות וזרימות נחשולות עלולות לפגוע בחיישני זרימה של גלגלי השיניים הסגלגלים. מקורות זרימה אידיאליים כוללים משאבות צנטריפוגליות ומיכלי ראש מוגבהים. עבור יישומים הכוללים משאבות בוכנה או מערכות צנרת הרגישות לנחשולי לחץ יתר (כולל אפקטים של פטיש מים), יש להתקין התקני הגנה כגון בולמי פעימה, תאי התפשטות ושסתומי שחרור לחץ.

פעולת מד זרימה בעל מהירות יתר על המידה עלולה לגרום נזק בלתי הפיך. במערכות בהן עלולים להתרחש מצבי זרימה עומס יתר, יש להתקין התקני הגנה כגון פתח הגבלה, שסתום זרימה קבועה ובקר זרימה במורד הזרם.

התקנה ללא הפרעה

בשל החיסרון של הפרעה בצנרת הנגרמת עקב נזק לרכיבי מדידת מד הזרימה של גלגלי שיניים אליפטיים, יש להתקין מערכת מקבילית עם ציוד מיתוג אוטומטי במקומות בהם מותר ייצור רציף או ללא הפרעה; ניתן גם לאמץ את מצב הפעולה המקביל הנפוץ עם זרימה גבוהה, כאשר מכונה אחת נכשלת והשנייה עדיין יכולה לזרום.

כיול שדה

אם נדרש כיול באתר של מד זרימה בעל גלגל שיניים אובליות באמצעות צינורות נפח סטנדרטיים ניידים, מדי סטנדרטיים או התקני זרימה סטנדרטיים אחרים, יש להתקין מראש צינורות הסתעפות, אביזרי חיבור ושסתומי סגירה במקומות המתאימים באתר.

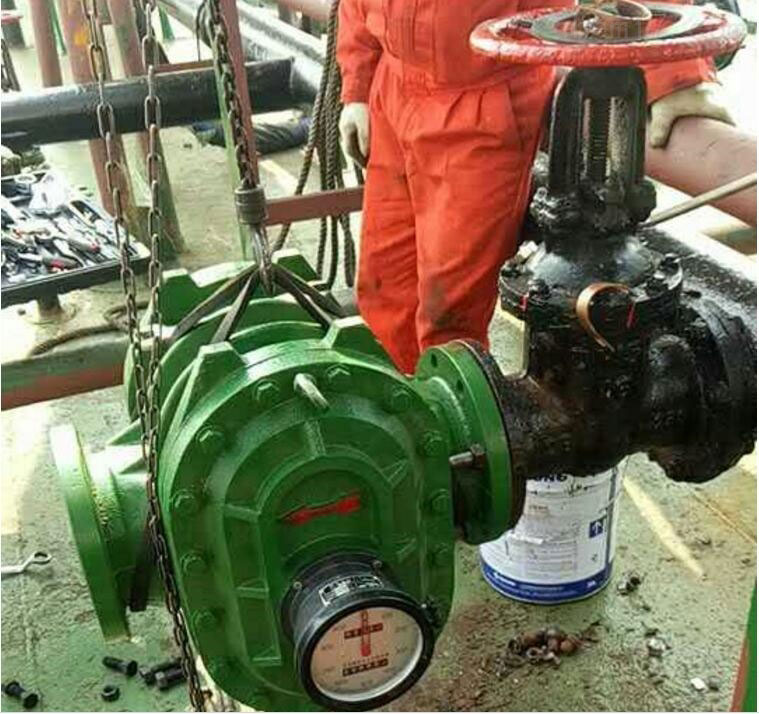

מהם אמצעי הזהירות לשימוש במדי זרימה סגלגלים?

1) ניקוי צנרת

יש לנקות צינורות שהותקנו לאחרונה לפני ההפעלה, ושטיפה לאחר מכן עם נוזל אמיתי נדרשת לעתים קרובות כדי להסיר סיגי ריתוך, אבנית ופסולת אחרת. תהליך זה אמור לסגור את שסתומי הסגירה הן בכניסה והן ביציאה של מד הזרימה כדי להסיט את הנוזל דרך קו המעקף.

אם אין צינור מעקף זמין, החלף את מד הזרימה בצינור קצר באופן זמני.

2) טיהור גז

לאחר שטיפת הנוזל הראשונית, נותרים לעתים קרובות כיסי אוויר משמעותיים בצינור. כאשר מתחילה הפעולה בלחץ, אוויר לכוד זה יכול לזרום דרך מדי הזרימה של גלגלי השיניים הסגלגלים במהירויות מוגזמות, ולגרום למהירות יתר של רכיבי המדידה הנעים ולנזק אפשרי לצירים ולמיסבים. לכן, בהתחלה, יש להגביר את קצב הזרימה באיטיות כדי לאפשר לאוויר להיפלט בהדרגה.

3) רצף מיתוג צינור מעקף

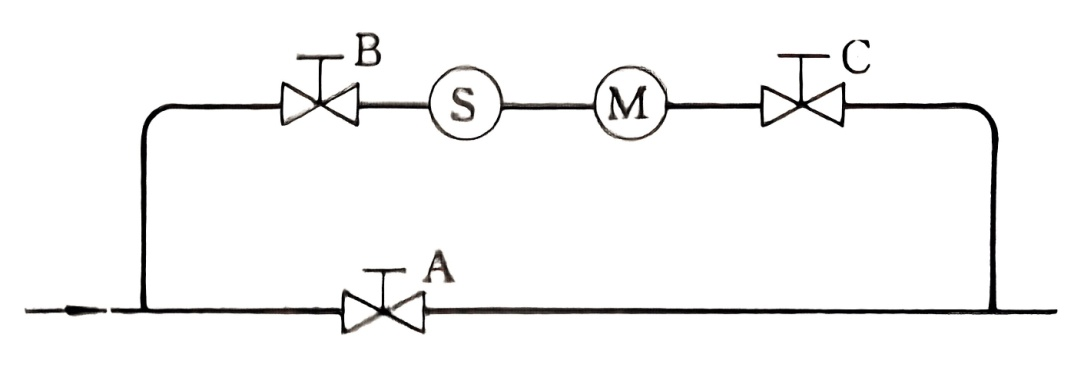

בעת העברת זרימת הנוזל מצינור המעקף למכשיר, רצף הפתיחה והסגירה חייב להיות נכון, ויש לבצע את הפעולות באיטיות - במיוחד בצינורות בעלי טמפרטורה גבוהה ולחץ גבוה. כפי שמוצג באיור 2, שלבי ההפעלה הם כדלקמן:

• שלב 1: פתחו בהדרגה את שסתום A, ואפשרו לנוזל לזרום דרך צינור המעקף למשך זמן מה.
• שלב 2: פתחו בהדרגה את שסתום B.
• שלב 3: פתחו בהדרגה את שסתום C.
• שלב 4: סגור בהדרגה את שסתום A.

לביטול, בצעו את הסדר והפעולות הפוכים.

לאחר ההפעלה, השתמשו במצב המחוג הנמוך ביותר או בגלגל הספרות יחד עם שעון עצר כדי לוודא שאין זרימה מוגזמת. יש לשמור על קצב הזרימה האופטימלי ב-(70-80)% מקצב הזרימה המרבי כדי להבטיח את חיי השירות של המכשיר.

איור 2 רצף מיתוג צינור מעקף

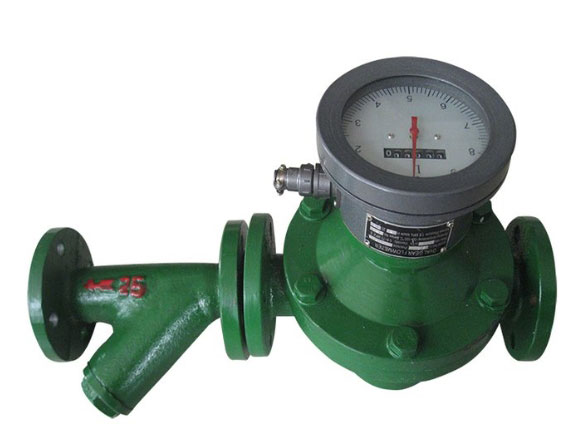

4) ניטור מסננים

מסך המסנן רגיש ביותר לנזק במהלך ההפעלה הראשונית של צינור חדש. לאחר ניסיון ההפעלה, יש לבדוק מיד האם המסנן נשאר שלם. בנוסף, כאשר מסך המסנן נקי וחף ממזהמים, יש לרשום את ירידת הלחץ בקצבי זרימה רגילים. פרמטר זה מבטל את הצורך בפירוק עתידי כדי לבדוק סתימה - במקום זאת, ניתן להשתמש במידת העלייה בירידת הלחץ כדי לקבוע האם נדרש ניקוי.

5) מדידת נוזלים בעלי צמיגות גבוהה

עבור מדידת זרימה של נוזלים בעלי צמיגות גבוהה , נדרש בדרך כלל חימום כדי להבטיח את יכולת הזרימה. כאשר מד הזרימה בעל גלגל השיניים האליפטי כבוי, הנוזל הפנימי מתקרר ומתעבה. לפני ההפעלה מחדש, יש לחמם אותו מחדש כדי להפחית את הצמיגות לפני מתן אפשרות זרימה דרך המכשיר. אחרת, הנוזל המעובה עלול להיתקע ברכיבי המדידה הנעים, מה שיגרום נזק למכשיר.

6) שימון

עבור מד זרימה בעל תזוזה חיובית המופעל על ידי גז, יש לבצע שימון לפני ההפעלה. במהלך פעולה שוטפת, יש לבדוק באופן קבוע את מד מפלס השמן כדי לנטר את נפח הסיכה.

7) הימנעו משינויים פתאומיים בקצב הזרימה

בעת שימוש במד זרימת גזים (Gas Roots Stroke), חשוב להימנע משינויים פתאומיים בקצב הזרימה (למשל, הנגרמים על ידי שסתומים שנפתחים במהירות). עקב האינרציה של הרוטורים, שינויים פתאומיים בזרימה עלולים ליצור כוחות אינרציאליים נוספים משמעותיים, דבר שעלול לגרום נזק לרוטורים.
אם מד הזרימה משמש ככלי לגילוי זרימה במערכת בקרה, סגירה פתאומית של שסתום הבקרה במורד הזרם עלולה לגרום לרוטורים להמשיך להסתובב לזמן קצר, וליצור אפקט של מדחס. זה מוביל לעלייה בלחץ במורד הזרם, ולאחר מכן לזרימה חוזרת, מה שעלול לגרום לאותות שגויים.

8) אסור לקיטור המשמש לשטיפת צנרת לעבור דרך מדי הזרימה של גלגלי השיניים הסגלגלים.

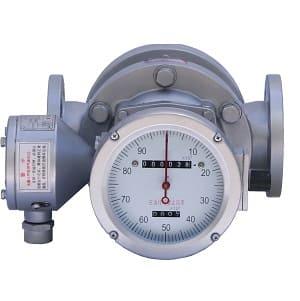

פתרון בעיות עבור מדי זרימה אובליים

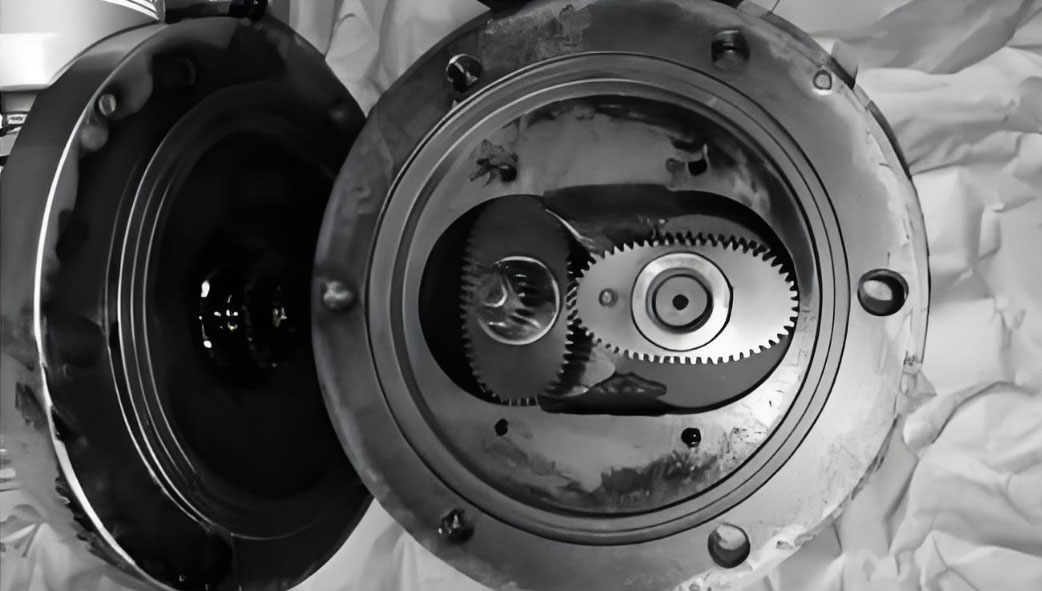

1. חסימה של הרוטור בתא המדידה

גורמים:
(1) פסולת זרה הנכנסת לתא המדידה מהצינור;
(2) התמצקות הנוזל הנמדד;
(3) פטיש מים או עומס יתר עקב פעולה לא תקינה של המערכת, הגורמים נזק לפינים המחברים את הרוטור וגלגל ההינע;
(4) בלאי מוגזם של מיסבי גלגלי השיניים לאחר שימוש ממושך, הגורם להתנגשות הרוטור ולחסימה.

 אמצעי פתרון בעיות:
(1) לפרק ולנקות את מד הזרימה; לשטוף את המסננים והצינורות.
(2) יש ליישם אמצעי הפשרה עבור התווך שהתמצק.
(3) שינוי מערכת הצינורות כדי למנוע פטיש מים/עומס יתר; תיקון מד זרימה.

(4) החלף מיסבים, גלגלי שיניים או רוטורים; התקן מד זרימה חדש אם הנזק אינו ניתן לתיקון.

2. הרוטור פועל כרגיל אך המונה אינו מצליח להירשם

גורמים:
(1) נזק לחלק הפלט של אטם תא המדידה, דה-מגנטיזציה של פלדה מגנטית, או חומר זר שחוסם את החיבור המגנטי;
(2) ניתוק רופף של גלגל השיניים בראש המונה;
(3) תקלה במונה האיפוס או במונה הסכומים;
(4) מכלול מצביע רופף.

אמצעים לפתרון בעיות:
(1) לפרק ולנקות, או למגנט מחדש רכיבים;
(2) התקן מחדש וכוון את מכלול גלגל השיניים;
(3) הסרה ותיקון של מנגנון הדלפק;
(4) הידוק בטוח של המצביע.

3. אי דיוק במדידת מד זרימה

גורמים:
(1) סטיית טמפרטורה משמעותית עם מפצה טמפרטורה אוטומטי פגום;
(2) שינוי בצמיגות המדידה של המדיום;
(3) שילוב גלגל שיניים שגוי בראש הדלפק לאחר תחזוקה;
(4) שסתום מעקף אינו סגור לחלוטין במהלך הפעולה, וגורם לדליפה;
(5) הזרימה בפועל חורגת מהטווח שצוין;
(6) תנועה נוקשה של מנגנון החיווי או של בית המגע של הרוטור;
(7) פעימות זרימה מוגזמות;
(8) סחיבת גזים בתווך הנמדד.

אמצעים לפתרון בעיות:
(1) בדיקה ותיקון של מערכת פיצוי טמפרטורה;
(2) כייל מחדש את הצמיגות הנוכחית של המדיום או בחר מד חדש המתאים למדיום;
(3) הסר את ראש המונה והתקן מחדש את גלגלי השיניים כראוי;
(4) יש לוודא ששסתום המעקף סגור לחלוטין;
(5) יש להחליף למד זרימה בגודל מתאים או להתאים את הזרימה לטווח שצוין;
(6) ודא התקנה נכונה של הרוטור, המיסבים וגלגלי ההינע; החלף רכיבים שחוקים;
(7) ליישם אמצעים לבלימת פעימות;
(8) התקן מסנן גזים.

4. רעש מוגזם של מד הזרימה

גורמים:
(1) פין שבור של גלגל השיניים של הרוטור גורם לפגיעת הרוטור;
(2) פעולה לא תקינה עם עומס יתר של זרימה;
(3) לכידת גז או רעידות מערכת;
(4) כשל מיסב;
(5) שירות מורחב מעבר לתוחלת החיים התפעולית.

אמצעים לפתרון בעיות:
(1) הסר והחלף את הרוטור, גרד כל שריטה או שקעים על הרוטור;
(2) התקן התקן מגביל זרימה במורד הזרם של מד הזרימה;
(3) בדוק את המערכת ונטרל רעידות;
(4) החלף את המיסב, בדוק אם המסנן אמין והפחית את שחיקת המיסב;
(5) החלף את מד הזרימה בחדש.

5. דליפת מד זרימה

גורמים:
(1) לחץ ההפעלה חורג מהמגבלה שצוינה, וגורם לעיוות בית ולדליפה;
(2) הזדקנות אטמי גומי;
(3) כשל אטם מכני.

אמצעים לפתרון בעיות:
(1) ודאו את תקינות מד הלחץ של המערכת, הפחיתו את הלחץ או החליפו את המד כדי לשמור על הלחץ בטווח המותר; החליפו/תקנו את המארזים מעוותים קשות;
(2) החלף את כל האטמים הפגומים;
(3) יש לחדש רכיבים מכניים שחוקים או חלקי גומי.

6. תנועת מחט לא יציבה (אינדיקציה של דבקות/אינדוקציה לא יציבה)

לִגרוֹם:
חיבורים רופפים או נוקשים במנגנון הנעת המחוון.

אמצעים לפתרון בעיות:
אבטחו את כל החיבורים ושמנו חלקים נעים.
