1. מבוא למוצר

מד זרימת שורשים נוזליים מסדרת LL הוא סוג של מד זרימת תזוזה חיובית, או לפעמים אנו קוראים לו מד זרימת אונה סיבובית. מד הזרימה של שורשים נוזליים מסדרת LL, בעל עיצוב מוצר חדשני, מראה אטרקטיבי ומבנה רציונלי, מציע דיוק גבוה, התקנה ושימוש קלים. הוא מיושם באופן נרחב בתחומי הנפט, החשמל, המתכת, התחבורה, ההגנה הלאומית ומגזרים אחרים למדידת נפט ויישוב מסחרי.

1.1 עקרון עבודה

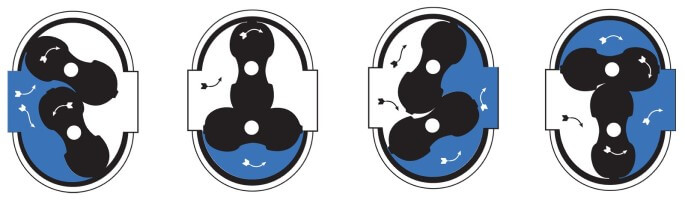

working principle of roots flow meter

כאשר הנוזל הנמדד זורם דרך תא המדידה, נוצר הפרש לחצים בכניסה וביציאה של מד הזרימה, ושורשי הנוזל מסתובבים תחת דחיפה של הפרש לחצים זה. במקביל, באמצעות זוג גלגלי שיניים המקובעים על ציר האונה, שני שורשי הנוזל שומרים על סיבוב רציף. כאשר שורשי הנוזל מסתובבים, הנוזל מוזרם ברציפות ממד הזרימה דרך תא המדידה. נפח הנוזל העובר דרך כל זוג הוא פי ארבעה מנפח תא המדידה. באמצעות מנגנון צימוד והפחתה אטום, מספר הסיבובים מצטמצם ומועבר למונה, המציין את הזרימה הרגעית והזרימה המצטברת של הנוזל.

התקנת משדר במנגנון הספירה יוצרת מד זרימה עם משדר. כאשר הוא משולב עם מכשירי תצוגה או מערכות מיקרו-מחשב, הוא יכול לממש שידור מרחוק (כמותי, מצטבר, מיידי ופונקציות אחרות) של מדידה ובקרה אוטומטיות. להוראות שימוש, אנא עיין במדריך סיווג מכשיר התצוגה.

1. 2. תקנים ואישורים

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . פרמטרים טכניים

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

חומרי רכיבים עיקריים ולחץ נומינלי

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

הערות יישום:

• סדרת LL-AL: מדי זרימה מברזל יצוק נמצאים בשימוש נרחב עבור מגוון שמנים ונוזלים שאינם קורוזיביים.

• סדרת LL-EL: מדי זרימה מפלדה יצוקה מתאימים לנוזלים בלחץ גבוה ובצמיגות נמוכה.

• סדרת LL-LL: סגסוגת אלומיניום קלה במיוחד לנוזלים בלחץ נמוך ובצמיגות נמוכה.

1. 4. טווח זרימה

טווחי הזרימה משתנים בהתאם לצמיגות הנוזל ולדרגת הדיוק הנדרשת.

יחידת טווח זרימה: מ"ק/שעה

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

הערה: עבור יישומים הדורשים דיוק של 0.2% עם דרישות זרימה ספציפיות, ניתן להשתמש במבנה אטום מכני עם קצב זרימה מקסימלי מותאם. אנא פנו למפעל לקבלת תצורות ספציפיות.

1. 5. מידות והתקנה

dimensions of roots flow meter

עיין במסמך טבלאות מידות נפרד לקבלת מפרטים מלאים של:

• מד זרימה מסוג ברזל יצוק (סדרת LL-AL) - מבנה אטום מגנטי

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

הסבר דגם לדוגמה: LL-AL25.06

מד זרימה LL-Liquid Roots

מעטפת ברזל יצוק AL + רוטור מסגסוגת אלומיניום

25-DN25

0.06-לחץ 0.6 מגה פסקל

• מד זרימה מסוג פלדה יצוקה (סדרת LL-EL) - מבנה אטום מגנטי

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

הסבר דגם לדוגמה: LL-EL40.4

מד זרימה LL-Liquid Roots

מעטפת פלדה יצוקה EL + רוטור מסגסוגת אלומיניום

40-DN40

.4-לחץ 4 מגה פסקל

2. תצורת מד הזרימה

מדי הזרימה מסופקים בדרך כלל מהמפעל בהתאם לתצורות הבאות. עיין בטבלה שלהלן עבור דגמי מונים תואמים ופרמטרי ביצועים:

Type	Parameters	Pictures

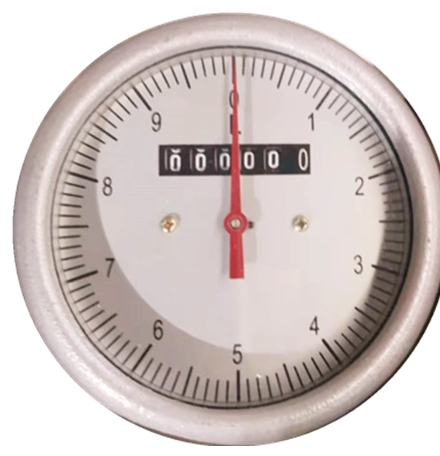

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

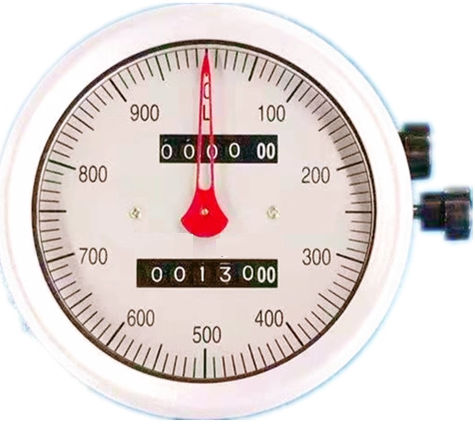

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. בחירת דגם

מערכת הקידוד הבאה משמשת לבחירת דגם מד הזרימה Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
