מהו מד זרימת מסה לאוויר ומה המחיר שלו?

עבור תהליכים תעשייתיים, מערכות HVAC וניהול אוויר דחוס, חשוב מאוד לדעת כמה אוויר נצרך ויש למצוא מכשירי מדידה מתאימים כדי לזהות את זרימת האוויר במדויק. חיישן מד זרימת מסה של אוויר מספק קריאות מדויקות ללא קשר לשינויי הטמפרטורה או הלחץ. זה הופך אותו למכשיר חשוב עבור מבנים או מפעלים מודרניים שרוצים להשתמש בפחות אנרגיה ולהפוך את התהליכים שלהם ליעילים יותר.

למה אנחנו צריכים מד זרימת מסת אוויר?

יותר ויותר עסקים או מפעלים ברחבי העולם מבינים עד כמה חשוב למדוד את זרימת האוויר המסה בצורה מדויקת. ללא מדידה וניטור נכונים של זרימת אוויר, מפעלים רבים יתמודדו עם בעיות רבות, כגון בזבוז אנרגיה, תהליכי ייצור שאינם יעילים וקושי ממושך במציאת דליפות במערכות אוויר דחוס. מדי זרימת אוויר מאפשרים למהנדסי מכשור לעקוב אחר הדברים בזמן אמת, מה שיכול לעזור למפעלים לקצץ בעלויות עד 30% על ידי מציאת דליפות ושיפור פעולת המערכת.
מד זרימת מסה דיגיטלי לאוויר מספק לכם נתונים בזמן אמת המסייעים לכם לתכנן תחזוקה. מהנדסי מכשור יכולים למצוא בעיות לפני שהן הופכות לתקלות יקרות על ידי מעקב אחר דפוסי זרימה. כמו כן, תאימות לתקנות בתחומים כמו תרופות, עיבוד מזון וייצור מוליכים למחצה דורשת הוכחה בכתב של קצב זרימת האוויר, ולכן חיישני זרימת אוויר אלה כה חשובים לאבטחת איכות.

כיצד פועל מד זרימת מסה?

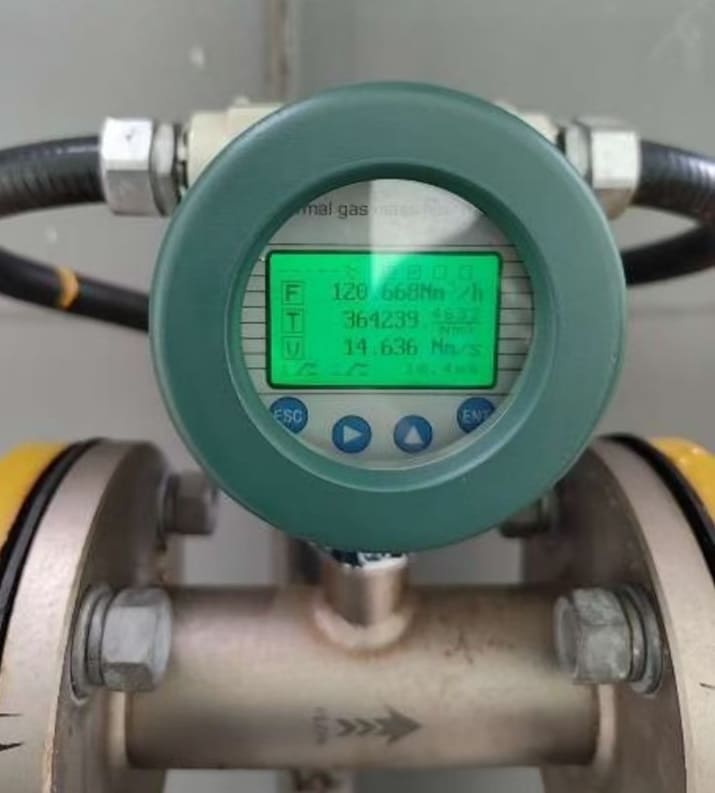

מד זרימת מסה תרמית לאוויר הוא הדרך הנפוצה ביותר למדוד אוויר. כלי זה פועל על ידי העברת חום ממקום אחד למשנהו. ישנם שני אלמנטים של חישת טמפרטורה בחיישן: אחד מחומם ואחד שאינו. האלמנט המחומם מאבד חום כאשר האוויר עובר על פניו, מה שגורם לשני החיישנים לקרוא טמפרטורות שונות. כמות החום שאובדת קשורה ישירות לקצב זרימת המסה של האוויר.
לעקרון העבודה של מד זרימת אוויר פיזור תרמי זה יש מספר יתרונות: הוא מודד ישירות את זרימת המסה מבלי שיהיה צורך לפצות על לחץ וטמפרטורה, הוא מדויק מאוד על פני טווח רחב של קצבי זרימה, והוא פועל היטב גם כאשר לחץ האוויר נמוך למדי. מד זרימת המסה התרמי לאוויר דחוס פועל על פי אותו עיקרון ומספק קריאות מדויקות במדידת אוויר דחוס בלחץ גבוה.

היכן להשתמש במד זרימת מסה לאוויר ואוויר דחוס?

תעשיות רבות משתמשות במד זרימת מסה לאוויר דחוס . מכשירי מדידת אוויר אלה עוזרים למפעלים להכיר בבירור את רשתות חלוקת האוויר הדחוס והאוויר שלהם, ולמצוא בזמן מקומות בהם נעשה שימוש באוויר או באנרגיית אוויר דחוס ללא אישור או היכן שהוא אינו מנוצל ביעילות. בייצור מוליכים למחצה, מדידה ובקרה מדויקות של זרימת האוויר חשובות כדי לשמור על איכות המוצרים זהה במהלך עיבוד פרוסות סיליקון.
מדידת זרימת מסת אוויר שימושית מאוד עבור מערכות HVAC מכיוון שהיא מסייעת למנהלי מבנים לייעל את כמות האוויר הצח הנכנסת ולשמור על איכות האוויר בתוך הבניין בסטנדרטים.
מפעלי עיבוד כימיים זקוקים לנתוני זרימת אוויר מדויקים כדי לשלוט בבעירה ולוודא שיחס הדלק לאוויר מדויק בדיוק, מה שממקסם את היעילות ומפחית פליטות ואובדן אנרגיה. מדידות זרימת אוויר מאומתות נדרשות בחדרי נקיון של חברות תרופות כדי לשמור על סביבות מסווגות בהתאם לתקני GMP.

פרטים טכניים של שימוש במד זרימת מסה תרמית לאוויר

כשקונים מד זרימת מסה חדש לאוויר, חשוב לדעת מהם המפרטים הטכניים. רוב מדי זרימת המסה התרמיים המודרניים יכולים למדוד קצבי זרימה נמוכים מ-0 עד 10 sccm ועד 0 עד 10,000 SCFM, עם דיוק של ±1% מהקריאה ועוד ±0.5% מהקנה מידה המלא. עקרון המדידה מאפשר לזהות זרימה בלחץ נמוך מאוד.
מד זרימת מסה תרמית לאוויר פועל בדרך כלל בטווח של -40°C עד 300°C, ודירוגי הלחץ יכולים לנוע בין תנאי ואקום ל-500 PSI עבור שימושים מסוימים. זמן התגובה הוא בדרך כלל פחות משנייה אחת, מה שמאפשר למהנדסי מכשור לשלוט בתהליכים בזמן אמת. יציאות דיגיטליות כוללות MODBUS RTU, HART; יש גם אותות אנלוגיים של 4-20mA ויציאות פולס. אלה מקלים על החיבור למערכות SCADA, DCS, PLC ופלטפורמות ניהול מבנים.

טכנולוגיית זרימה אחרת למדידת זרימת מסת אוויר

ישנן עוד כמה אפשרויות, אך טכנולוגיית תרמית היא הפופולרית ביותר.

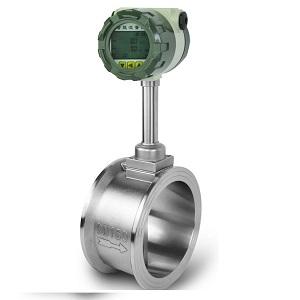

מד זרימת וורטקס למדידת זרימת מסת אוויר

מדי זרימה מסוג וורטקס יכולים למדוד זרימת מסת אוויר או אוויר דחוס, אך הם זקוקים לחיישני לחץ וטמפרטורה חיצוניים כדי לחשב את מד זרימת מסת האוויר, בנוסף, הוא זקוק לתנאי זרימה יציבים וספי מהירות מינימליים, והוא אינו מתאים לאוויר בלחץ נמוך ובזרימה נמוכה.

רוטמטרים בצינור מתכת למדידת זרימת מסת אוויר

רוטמטרים בצינורות מתכת (מדדי זרימה בעלי שטח משתנה) הם טכנולוגיית זרימה ישנה וקלאסית הדורשת תנאי טמפרטורת אוויר ולחץ יציבים למדי כדי לתת קריאות זרימת מסה מדויקות. הם קלים לשימוש וזולים, אך בעת ייצור רוטמטרים, הטמפרטורה והלחץ הם ערכים קבועים. אם הטמפרטורה והלחץ של האוויר או האוויר הדחוס משתנים במהלך השימוש בפועל, הערכים הנמדדים לא יהיו מדויקים במיוחד.

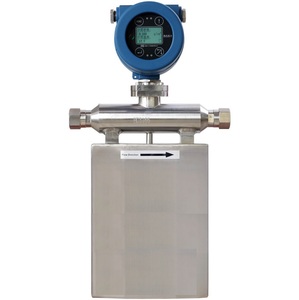

מד זרימת מסת אוויר קוריוליס לאוויר

מדי זרימה קוריוליס הם מדי הזרימה המדויקים ביותר בשוק, עם דיוק של ±0.5% מהקריאה עבור גז ואוויר. הם מודדים זרימת מסה אמיתית עם חזרתיות גבוהה. אך עלותם ההתחלתית הגבוהה הופכת אותם יקרים מדי עבור רוב שימושי מדידת האוויר. הם משמשים בדרך כלל רק לבקרת תהליכים קריטיים, שבהם עלות הדיוק משתלמת. אך הם אינם מתאימים למדידת אוויר בלחץ נמוך.

מוצרים קשורים

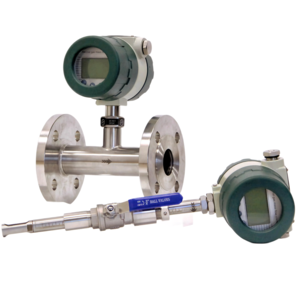

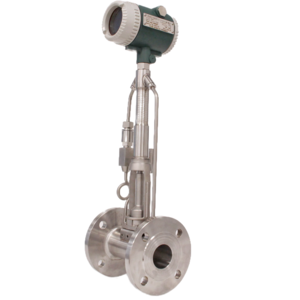

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

מחיר מד זרימת מסה לאוויר: מחיר מד זרימת מסה לאוויר החל מ-800 דולר

שיקולי תקציב משפיעים רבות על הבחירה. מחיר מד זרימת מסה לאוויר משתנה מאוד בהתאם למפרט. לדוגמה, חיישנים תרמיים בסיסיים עולים כ-800 דולר. מד זרימת מסה חלופי טוב לאוויר עם פלט דיגיטלי בסיסי וטווח זרימה סטנדרטי עולה בדרך כלל בין 800 ל-900 דולר. זה הופך אותו לנגיש לעסקים קטנים ובינוניים.
מחירו של מד זרימת המסה לאוויר עולה ככל שנוספות תכונות נוספות, כמו דרישות טמפרטורה גבוהות (כגון 300 מעלות צלזיוס), דירוגי לחץ גבוהים יותר, כגון 200 psi או 400 psi, ופרוטוקולי HART, או צרכים שונים של חומרים לחיישני זרימה. אבל השקעת כסף בכלי אמין משתלמת בעלויות אנרגיה נמוכות יותר ובקרת תהליכים טובה יותר, ולעתים קרובות משיגה החזר השקעה (ROI) ביישומי אוויר דחוס.

שאלות נפוצות (FAQ)

ש: איזה סוג של תחזוקה צריך מד זרימת מסה תרמית?

א: יש לנקות את החיישנים ולבדוק אותם עבור קריאות אפס וטווח רק מדי פעם כדי לשמור על דיוקם.

ש: מה אני צריך לדעת כדי לבחור את מד זרימת מסת האוויר המתאים?

א: כדי לבחור את חיישן זרימת המסה המתאים, עליך לספק מספר פרטים חשובים: טווח הזרימה הצפוי (מינימום ומקסימום), קוטר הצינור, לחץ ההפעלה, טמפרטורת ההפעלה, האם האוויר נקי או מכיל חלקיקים (כגון אוויר פליטה או אוויר צינור ), רמת הדיוק הנדרשת וסוג אות הפלט המועדף (אנלוגי או דיגיטלי). כמו כן, אנא ספר לנו אם אתה זקוק לתצוגה מקומית, דרישות עמידות בפני פיצוץ, וכיצד ברצונך להתקין אותה ( התקנה או הרכבה בתוך הקו).

ש: האם ניתן להשתמש במד זרימת מסה כדי למדוד אוויר בטמפרטורות גבוהות?

א: כן, מדי זרימת מסה תרמית מיוחדים יכולים למדוד אוויר בטמפרטורות גבוהות. דגמים סטנדרטיים יכולים בדרך כלל להתמודד עם טמפרטורות של עד 80 מעלות צלזיוס, אך דגמים בטמפרטורה גבוהה יכולים להתמודד עם טמפרטורות של עד 300 מעלות צלזיוס. אך מחירו של מד זרימת מסה לאוויר מושפע במידה רבה מיכולתו לעבוד בטמפרטורות גבוהות. יש לבדוק תמיד את דרישות הטמפרטורה לפני ביצוע הזמנה, מכיוון ששימוש במד סטנדרטי מחוץ לטמפרטורה המדורגת שלו יגרום לחיישן לקרוס ולבטל את האחריות.

ש: כמה עולה מד זרימת מסת אוויר?

א: מחירו של מד זרימת מסת אוויר משתנה מאוד בהתאם לתכונותיו ולמפרטים שלו. לשימושים בסיסיים, מדי זרימת מסה תרמיים ברמת כניסה עולים בין 700 ל-800 דולר. עבור אוויר, מדי זרימת מסה דיגיטליים בטווח הביניים עם תכונות סטנדרטיות עולים בדרך כלל בין 800 ל-1,500 דולר. דגמים בקצה היוקרתי יכולים לעלות בין 1,500 ל-5,000 דולר ויש להם טווחי טמפרטורות רחבים יותר, דיוק גבוה יותר ופרוטוקולי תקשורת מתקדמים יותר.

ש: האם ישנם מדי זרימת מסת אוויר שעולים פחות מ-100 דולר?

א: חיישני מדי זרימת מסה אמיתיים ברמה תעשייתית שעולים פחות מ-100 דולר קשים מאוד למציאה ואינם מומלצים לשימוש מקצועי. ייתכן שתוכלו למצוא רוטמטרים בסיסיים מפלסטיק או מחווני זרימה מכניים פשוטים במחיר הזה, אך הם אינם מדויקים, אמינים או עשירים בתכונות כמו מדי זרימת מסה אמיתיים. לא ניתן לייצר את החיישנים, האלקטרוניקה והכיול המסובכים הדרושים למדידת זרימת מסה מדויקת בעלות כה נמוכה ועדיין לעמוד בתקני האיכות. אם אתם רוצים מד זרימת מסה תרמי שעובד היטב, עליכם להיות מוכנים להוציא לפחות 800 עד 1500 דולר. קניית חלופות זולות מאוד פירושה לעתים קרובות קבלת מדידות שגויות, התקלות תכופות של דברים, ותשלום נוסף בטווח הארוך כדי להחליף אותן.
