מד זרימת אוויר דחוס

רוב מערכות האוויר הדחוס דולפות, אך מתקנים רבים חסרים נתונים מדויקים על היקף ההפסדים הללו. הערכות בתעשייה מצביעות על כך ש-20 עד 30% מתפוקת האוויר הדחוס אובדת לפני שהיא מגיעה לכלי, לגליל או לתהליך המיועדים, מה שמייצג עלות אנרגיה ישירה ומתמשכת.

מד זרימת אוויר דחוס מספק מדידה מדויקת של זרימת האוויר במערכת, מזהה שיאי צריכה וחושף הפסדים נסתרים. עבור מנהלי אנרגיה וצוותי רכש המנהלים עלויות שירות גבוהות, נתונים אלה בדרך כלל משלמים את המונה תוך חודשים.

מדריך זה מכסה את ארבע טכנולוגיות המדידה העיקריות, כיצד לבחור ביניהן לפי מטרת המדידה וגודל הצינור, דרישות ההתקנה, ואילו יישומים כל סוג מתאים ביותר.

מדי זרימה נבחרים לאוויר דחוס

מד זרימה בקוריאוליס 4 אינץ '

מד זרימת מערבולת

מד זרימת טורבינת גז

מד זרימת אוויר מיקרו

מד זרימת אוויר בשורה

מד זרימה דיגיטלי לאוויר דחוס

למה צריך מדידת אוויר דחוס?

אוויר דחוס מכונה לעתים קרובות "התשתית הרביעית" בייצור, לצד חשמל, גז ומים. רוב המתקנים עוקבים אחר צריכת החשמל לפי מחלקה, מנטרים את צריכת הגז לפי תהליך ומודדים מים בכל כניסה. אוויר דחוס לא מקבל תשומת לב כזו, למרות שהוא מפעיל את הכלים, הצילינדרים והציוד הפנאומטי ששומרים על הייצור בתנועה.

אבל בלי מדידה מדויקת, ההשלכות צפויות. דליפות גוברות מבלי להתגלות, מדחסים פועלים יתר על המידה בעומס חלקי, ועלויות שירות מתקבלות כתקורה קבועה במקום כמשהו ששווה לאתגר. מדידת זרימה מספקת לכם את המספרים לשנות זאת. בעזרת נתוני צריכה לפי אזור, תוכלו לאתר הפסדים, להצדיק פרויקטים של יעילות ולהקצות עלויות לפי קו ייצור.

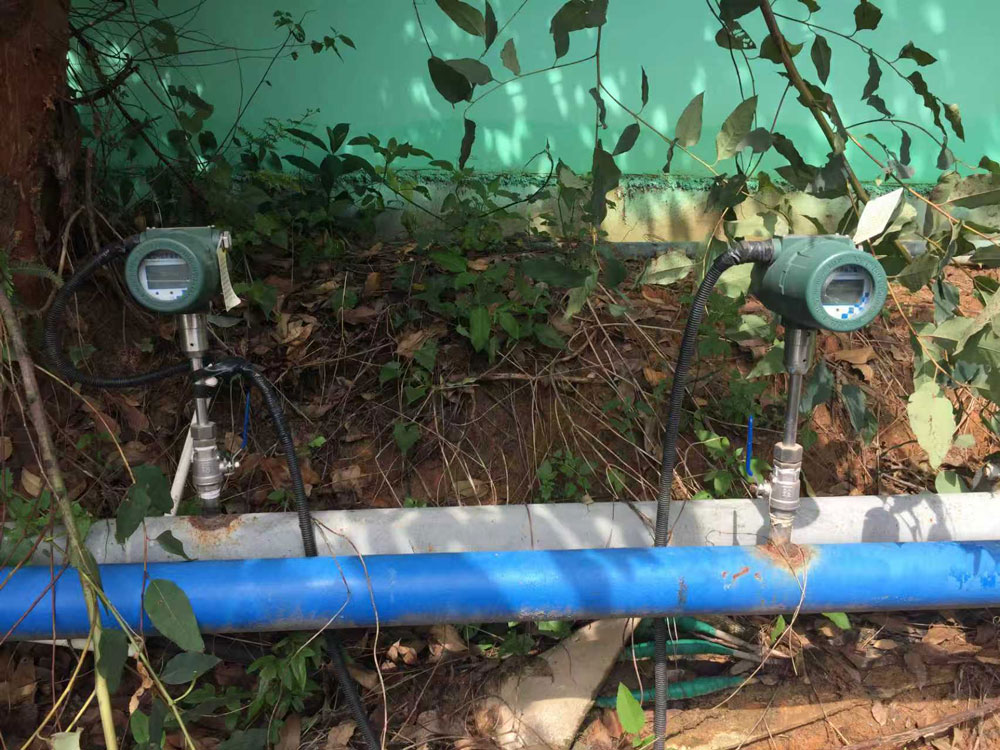

לדוגמה, מפעל רכיבי רכב בגודל בינוני התקין מדי זרימת מסה תרמית בשלושה צינורות ראשיים. תוך שמונה שבועות, נמצא כי אזור אחד צורך 40% יותר אוויר מהצפוי. המקור היה צנרת נחושת ישנה, ​​שתוקנה תמורת פחות מ-800 דולר, והניבה חיסכון שנתי באנרגיה של המדחס של כ-14,000 דולר.

ארבעת הסוגים העיקריים של מדי זרימת אוויר דחוס

ישנם בעיקר ארבעה סוגים של מדי זרימה המשמשים למדידת אוויר דחוס, לכל אחד מהם פשרות שונות מבחינת דיוק, מורכבות התקנה ועלות. אם אתם בוחרים בין סוגים, למשל בין מדי זרימה תרמיים למדידת אולטרסאונד , הנה מה שחשוב בפועל.

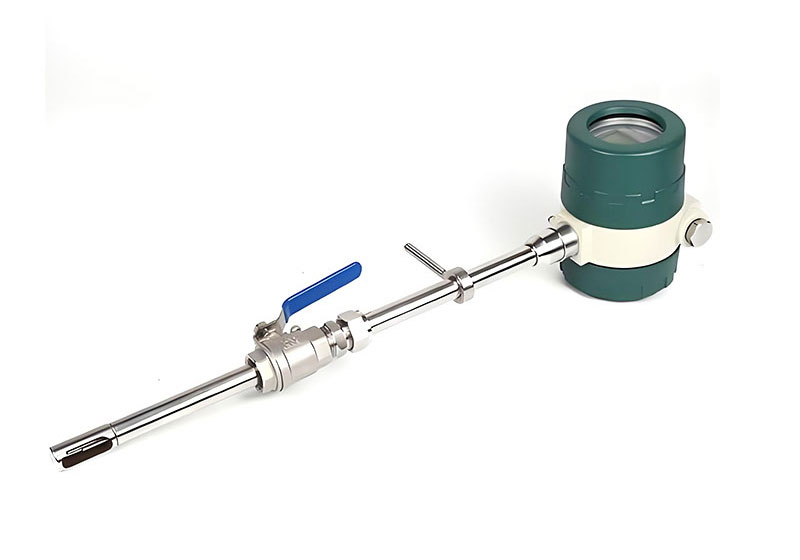

1. מדי זרימת מסה תרמית

מדי זרימת מסה תרמיים הם הטכנולוגיה הנפוצה ביותר לניטור אוויר דחוס. הם מודדים זרימת מסה ישירות, ללא צורך בקלט לחץ או טמפרטורה נפרד - מה שאומר פחות שגיאות תיקון בתפעול היומיומי.

• דיוק: ±1–2%, מתאים לחיוב אנרגיה ותוכניות גילוי דליפות
• תצורה: זמין בסגנונות מוטבע (DN15–DN40) ובסגנונות הכנסה (DN50–DN100)
• פלט: אותות דופק, 4–20 מיליאמפר ומיתוג לשילוב SCADA או PLC
• ירידת לחץ: מינימלית - גשש הכנסת גורם לאי ספיקת לחץ
• תכונה בולטת: יכולת יציאה כפולה בדגמים רבים מאפשרת ניטור בו זמנית של זרימה וטמפרטורה במכשיר יחיד
• מגבלה: פחות חסכוני מאשר אולטרסאונד על קווי חשמל בקוטר גדול (DN150+)

הכי טוב ל: ניטור רציף של המערכת, תוכניות ניהול אנרגיה, מדידת משנה לפי אזור ייצור וכימות דליפות.

2. מדי זרימה אולטרסאונד

מדי זרימה אולטרסאונד משתמשים במדידת זמן מעבר, הם שולחים אותות אקוסטיים על פני הצינור ומחשבים את מהירות הזרימה מהפרש זמן המעבר. שום דבר לא נוגע בזרם הגז, כך שאין ירידת לחץ וכמעט ואין עומס תחזוקה לאחר ההתקנה.

• דיוק: ±1–1.5%, הטכנולוגיה ההדוקה ביותר מבין ארבע הטכנולוגיות
• תצורה: חיבור מהדק (ללא חיתוך צינור) או סליל; מתאים ל-DN100 ומעלה
• ירידת לחץ: אין - אין חסימה בנתיב הזרימה
• תחזוקה: נמוכה מאוד; אין צורך לתחזק חלקים נעים או חיישנים רטובים
• תכונה בולטת: ניתן להתקין גרסאות Clamp-on על מערכות חיות ללא חלון כיבוי
• מגבלה: רגישות למערבולות והפרעות אותות בצינורות מזוהמים מאוד; יש לאשר את תנאי הזרם לפני ציון

הטוב ביותר עבור: ניטור צנרת גדולה, פרויקטים של שיפוץ לא פולשני, מדידת זרימה דו כיוונית ויישומים שבהם אפס ירידת לחץ היא דרישה קשה.

3. מדי זרימה וורטקס

מדי זרימת מערבולת ממקמים גוף צוק בנתיב הזרימה וסופרים את המערבולות הנפלטות במורד הזרם. תדירות המערבולת פרופורציונלית למהירות, מה שנותן קריאה יציבה מטבעה תחת לחץ וטמפרטורה משתנים.

• דיוק: ±1–2%, בהתאם ליחידות מסה תרמית
• תצורה: בקו, דורש חיתוך צינור; זמין עבור מגוון רחב של גדלי צינורות
• ירידת לחץ: בינונית, גוף הצוק יוצר הגבלה קבועה מסוימת
• תחזוקה: בינונית, מומלץ לבצע אימות תקופתי אך ללא חיישנים שבירים
• תכונה בולטת: עמידות מכנית יותר מאשר אולטרסאונד בסביבות עם זיהום חלקיקים
• מגבלה: תגובה חולפת איטית יותר; כאשר הזרימה משתנה במהירות, הקריאות מפגרות מעט אחרי מדי התרמיה.

הטוב ביותר עבור: בקרת תהליכים תעשייתיים עם קצב זרימה קבוע, סביבות מזוהמות בהן אולטרסאונד אינו מתאים, ומערכות הדורשות יציבות לטווח ארוך עם כיול מחדש מינימלי.

4. מדי זרימה ללחץ דיפרנציאלי

מדי לחץ דיפרנציאליים של פלטות פתח, צינורות ונטורי או נחירי זרימה הם הטכנולוגיה העתיקה ביותר בקטגוריה זו. הם מודדים את ירידת הלחץ על פני מגבלה קבועה; לאחר מכן מחושבת הזרימה מהפרש זה.

• דיוק: ±2–3%, נמוך יותר משלוש הטכנולוגיות האחרות
• תצורה: בקו; דורש צינורות ישרים משמעותיים במעלה ובמורד הזרם
• ירידת לחץ: אובדן לחץ קבוע גבוה שמוסיף לעלות האנרגיה של המדחס לאורך זמן
• תחזוקה: בינונית; בנייה פשוטה אך אלמנט ההגבלה דורש בדיקה תקופתית
• מאפיין בולט: העלות הראשונית הנמוכה ביותר; חזק ומובן היטב לאורך עשרות שנים של שימוש תעשייתי
• מגבלה: ירידת לחץ קבועה היא עלות תפעול מתמשכת שלעתים קרובות מתעלמים ממנה בשלב הרכש.

הטוב ביותר עבור: יישומים עם תקציבים מוגבלים, רישום זרימה פשוט ויישומים שבהם תשתית הצינורות הקיימת כבר מתאימה לדרישות ההתקנה.

השוואה זו לצד זו

יישומי תעשייה

מדידת זרימת אוויר דחוס נראית שונה בהתאם למקום השימוש בה. הנה פירוט לפי מגזר.

ייצור ואוטומציה צריכת האוויר בסביבות הרכבה ועיבוד שבבי משתנה עם כל החלפת משמרת, סוג המוצר ומצב הציוד. מדידה ברמת האזור מאפשרת לצוותי תחזוקה לקשור קפיצות בצריכה ישירות לבעיות ציוד ספציפיות, במקום להמתין לחשבון החשמל החודשי כדי לחשוף את הבעיה.

מזון ומשקאות כאשר אוויר דחוס בא במגע עם מוצר במהלך שינוע, אריזה או ניקוז, הוא בדרך כלל צריך לעמוד בתקני הטוהר ISO 8573. מדידת זרימה מספקת את נתיב התיעוד שמבקרים מחפשים ומאשרת שהמסננים והמייבשים פועלים בהתאם למפרט.

תרופות וחדרים נקיים זוהי הקטגוריה התובענית ביותר. עקביות הלחץ והזרימה משפיעים ישירות על דיוק המילוי, בקרת החלקיקים וחזרתיות האצווה. מדידה אינה אופציונלית כאן. זוהי דרישה במסגרת תאימות GMP ותיעוד אימות תהליכים.

אלקטרוניקה ומוליכים למחצה רגישות אלקטרוסטטית, סיכון לזיהום וסבולות זרימה הדוקות הופכים את בחירת המד לקריטית יותר מאשר ברוב המגזרים האחרים. מדי הכנסה בעלי פרופילי קדח חלק עדיפים בדרך כלל כדי למזער טורבולנציה ליד תהליכים רגישים.

קווי ייצור בנפח גבוה בתחום הרכב מפעילים ציוד אוויר דחוס בעוצמה וברציפות. ירידת לחץ קטנה של 5% בלבד כתוצאה מדליפות שלא טופלו עלולה להשפיע על ביצועי כלי המומנט ועל איכות הזרימה. מדידה מעניקה לצוותי התחזוקה ראות מוקדמת לסוג כזה של סטייה לפני שהיא הופכת לבעיית ייצור.

התקנה: מה שחשוב באמת באתר

רוב בעיות ההתקנה של מדי זרימה נובעות משלושה דברים: טורבולנציה, זיהום וחיווט. אם תתקינו אותם נכון, המד יתפקד כמצוין. אם תתעלמו מהם, תצטרכו לרדוף אחרי בעיות דיוק במשך חודשים.

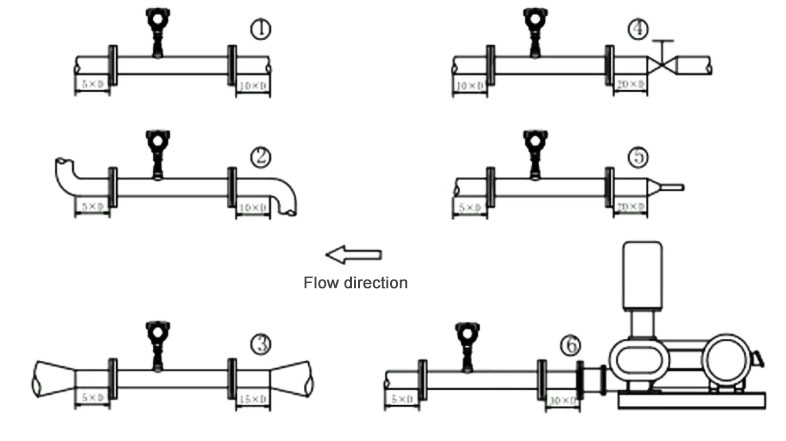

צינורות ישרים כל מדי הזרימה זקוקים לפרופיל זרימה יציב כדי לקרוא במדויק. ככלל, יש לאפשר 10 עד 15 קוטר צינורות ישרים במעלה הזרם ו-5 בקוטר צינורות במורד הזרם. אם זה לא אפשרי, דבר נפוץ במצבי שדרוג, יש לבחור טכנולוגיית מדידה המדורגת לצינורות קצרים יותר או להוסיף מרכך זרימה במעלה הזרם.

לחות וזיהום התקינו מדי מים במורד הזרם של מייבש האוויר ושלב הסינון, לא לפניהם. מים נוזליים בצינור יפגעו בחיישנים תרמיים ויעוותו אותות אולטרסאונד. אם ידוע על בעיות לחות במערכת שלכם, טפלו בהן לפני התקנת המד.

רעידות יש להימנע מהתקנת מדי חשמל ישירות על ראשי מדחס או צינורות החשופים לרעידות מכניות. אפילו רעידות בעלות משרעת נמוכה עלולות לגרום לרעש מדידה במדי מערבולת ואולטרסאונד לאורך זמן.

חשמל השתמשו בכבל מסוכך לחיווט האות וודאו שמתח האספקה ​​תואם למפרט המונה, בדרך כלל 24 וולט DC או 220 וולט AC. במידת האפשר, חברו את המונה למערכת הצינורות ולא לנקודת הארקה עצמאית.

תוכנית ביצועים מתמשכת לבדיקות כיול כל 12 עד 24 חודשים, או לאחר כל שינוי משמעותי במערכת. יש לבדוק חיישני החדרה לאיתור לכלוך שמן פעם בשנה. ניקוי מהיר לרוב משיב דיוק מלא ללא צורך בהחלפה.

טיפ חם: אם ניתוק המערכת אינו אופציה, מדי אולטרסאונד עם חיבור חיבור הם הבחירה המעשית ביותר. אין צורך בחיתוך צינורות, אין אובדן לחץ במהלך ההתקנה, וניתן למקם אותם מחדש אם המיקום הראשון מתברר כלא מתאים.

בחירת מד זרימה: התחל כאן

התחילו עם מטרת המדידה שלכם, לא בטכנולוגיית המדידה. הבחירה הנכונה תלויה במה שאתם באמת מנסים להשיג. לפרטים נוספים, עיינו במדריך שלנו כיצד לבחור מד זרימת אוויר דחוס .

מטרה 1: ביקורת צריכת המערכת הכוללת. מד מסה תרמית אחד או שניים בצינור הראשי יספקו לכם 80% מהתובנות הדרושות לכם, במהירות ובעלות-תועלת. זוהי נקודת ההתחלה הנכונה לכל מתקן שאין בו כיום מדידה.

מטרה 2: זיהוי וכימות דליפות אתם זקוקים למדידת תת-אזור עם רישום נתונים, כך שתוכלו להשוות את הצריכה בלילה מול נתוני הבסיס ביום. כל זרימה שיורית בשעות שאינן ייצור מצביעה ישירות על דליפה. מדי מסה תרמית עם פלט פולסים עובדים היטב כאן מכיוון שקל להתקין אותם בנקודות הסתעפות ולחבר אותם ללוג נתונים בסיסי.

מטרה 3: עמידה בתקן ISO 50001 או בדיווח פנימי של ESG תזדקקו למדים מכוילים עם אישורי דיוק הניתנים למעקב אחר תקנים לאומיים, בנוסף לשילוב עם מערכת ניהול האנרגיה שלכם. ודאו את יציאות המד 4-20 מיליאמפר או Modbus לפני ההזמנה, מכיוון שהתקנה שדרוג של פרוטוקול יציאה שגוי היא עלות שניתן להימנע ממנה.

מטרה 4: הקצאת עלויות לפי קו ייצור או מחלקה. מדי חשמל מרובים בנקודות הסתעפות מזינים את מערכת הרישום המרכזית או מערכת ניהול הבניין. במקרים בהם ניתוק קו אינו אפשרי, מדי אולטרסאונד עם חיבור clamp-on מבטלים לחלוטין את דרישת הכיבוי.

מטרה 5: ניטור פרמטר תהליך קריטי. בתעשיית התרופות, ייצור מוליכים למחצה או הרכבה מדויקת, יש להשקיע באפשרות הדיוק הגבוהה ביותר הזמינה עבור גודל צינור זה. כיול שנתי עם תעודה ניתנת למעקב הוא סטנדרטי. במקרים בהם תקלה במדידה עלולה להיות בעלת השלכות חמורות בהמשך, מדידה מיותרת שווה את העלות הנוספת.

אם אינכם בטוחים היכן להתחיל, התחילו עם מטרה 1. מד מסה תרמית יחיד בצינור הראשי עולה יחסית מעט ומודיע לכם במהירות האם המערכת מצדיקה בדיקה נוספת.

מדריך לבחירת קוטר צינור

גודל הצינור הוא המסנן הפרקטי ביותר בבחירת מד. הכלכלה, שיטת ההתקנה והעדפת הטכנולוגיה משתנות באופן משמעותי ככל שהקוטר גדל.

בין DN100 ל-DN150, מדי חום מוחדרים נשארים מדויקים אך אורך הגשוש גדל עם הקוטר, והשגת ממוצע טוב על פני חתך רוחב צינור גדול יותר הופכת קשה יותר. אם הצינור נתון גם לפרופילי זרימה משתנים עקב כיפופים, שסתומים או צמתים במעלה הזרם, אולטרסאונד הוא הבחירה האמינה יותר החל מ-DN100.

מדי לחץ דיפרנציאלי גורמים לאובדן לחץ קבוע שמצטבר עם הזמן. בלחץ DN100 שפועל ברציפות, אפילו 0.1 בר של ירידת לחץ נוספת יכולה להוסיף כמה מאות דולרים בשנה לעלויות האנרגיה של המדחס. מדי לחץ תרמיים ואולטרסאונד נמנעים מכך לחלוטין, דבר שכדאי לקחת בחשבון בכל השוואת עלות הבעלות הכוללת.

תַקצִיר

מדידת אוויר דחוס אינה מסובכת, אך ברירת המחדל ברוב המפעלים היא לא למדוד אותה כלל, מה שהופך אותה ליקרה. התקנת מד זרימה יחיד אפילו בצינור הראשי נותנת לכם בסיס. משם, תוכלו לזהות היכן נמצאים ההפסדים, להדגים החזר השקעה (ROI) על פרויקטים של יעילות, ולבנות את הטיעון למדידת תת-אזורים מפורטת יותר לאורך זמן.

אם אתם מתחילים מאפס: מדי זרימת מסה תרמית הם הבחירה הנכונה כברירת מחדל עבור רוב מערכות האוויר הדחוס. הם מדויקים, קלים לשילוב וזמינים בתצורות שמתאימות לכל דבר, החל מקו הסתעפות DN25 ועד צינור ראשי DN100.

אם גודל הצינור, ירידת הלחץ או התקנה לא פולשנית מהווים אילוץ, יחידות אולטרסאונד שוות את העלות הראשונית הגבוהה יותר.

צריכים עזרה בקביעת המד המתאים למערכת שלכם? צרו קשר עם צוות היישומים שלנו, נוכל להמליץ ​​על סמך גודל הצינור, הלחץ, טווח הזרימה ודרישות התפוקה.
