מד זרימת אוויר דחוס 8 אינץ'

מהו מד זרימת אוויר דחוס 8 אינץ'?

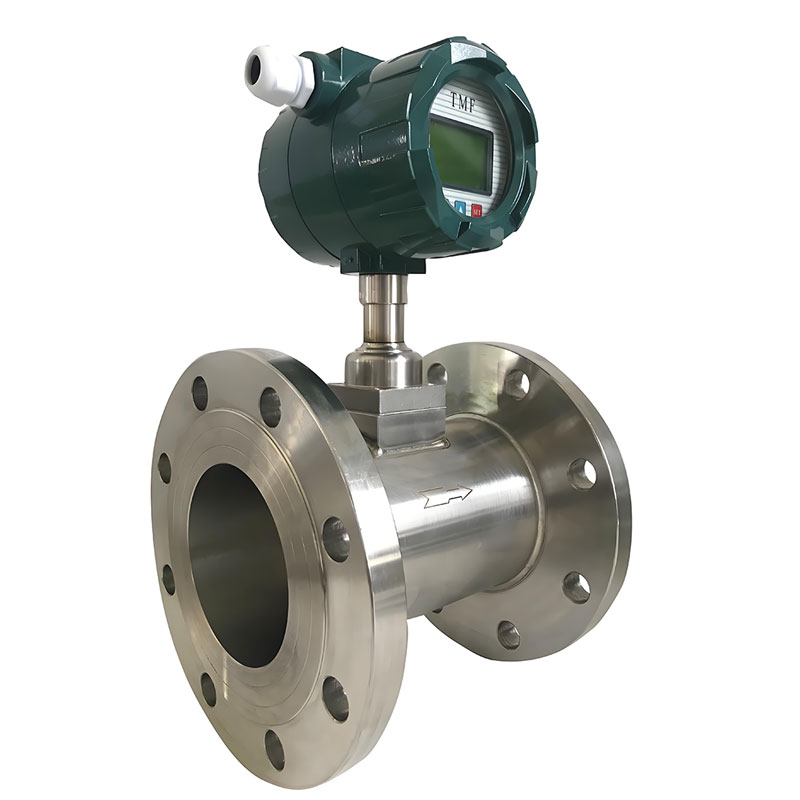

מד זרימת אוויר דחוס 8 אינץ'

מד זרימת אוויר דחוס בגודל 8 אינץ' מתייחס למכשיר מדידת זרימה בקוטר פנימי של DN200 (כ-200 מילימטרים או 8 אינץ'), שתוכנן במיוחד לניטור ולמדוד את הזרימה המיידית והמצטברת של אוויר דחוס בדרך כלל עבור צינור בגודל 8 אינץ'. כציוד מדידת זרימת אוויר חשוב המחבר את הצינור הראשי, הוא יכול להסתגל לאתרים תעשייתיים בלחץ גבוה ובזרימת אוויר גבוהה, ומספק בסיס מפתח לניהול אנרגיה, חשבונאות עלויות ואופטימיזציה של המערכת באמצעות נתוני מדידה מדויקים. חיישן זרימת אוויר מסוג זה בגודל חוגה של 200 מ"מ מותקן בדרך כלל ישירות על הצינור הראשי, ותוצאות המדידה שלו משפיעות ישירות על הערכת צריכת האנרגיה וניתוח יעילות הציוד של המפעל.

החשיבות והיישום של מד זרימת אוויר דחוס בגודל 8 אינץ'

יישומים רחבים של מד זרימת אוויר דחוס תעשייתי 8 אינץ'

במערכות תעשייתיות רבות של מפעלים, אוויר דחוס הוא מקור כוח ותמיסת תהליך נפוצים, וצריכתו מהווה חלק משמעותי מצריכת האנרגיה של הארגון. חשיבותו של מד זרימה בגודל 8 אינץ' כמכשיר מדידה ראשי של צינורות טמונה ב:

• בקרת עלויות אנרגיה: מדידה מדויקת של כמות האוויר הדחוס הכוללת הנצרכת, תמיכה בביקורת אנרגיה וחלוקת עלויות.
• ניטור דליפות מערכתי : זיהוי דליפות בצנרת באמצעות תנודות זרימה חריגות כדי להפחית בזבוז אנרגיה.
• ניהול יעילות ציוד: מספק בסיס נתונים לבקרת קבוצת מדחס אוויר וקישור מייבש.
• אבטחת בטיחות תהליכית: יש להבטיח אספקת גז יציבה לקישורי תהליך קריטיים כגון ריסוס ושינוע פנאומטי.

יישומים אופייניים עבור מד זרימת אוויר דחוס 8 אינץ'

-צינור אספקת הגז העיקרי לתעשיות ייצור כגון רכב, פלדה וכימיקלים.

- מדידת הכניסה הכוללת של מערכת אספקת הגז המרכזית בפארק התעשייה.

- צינור היציאה הראשי ורשת צינורות החלוקה המסועפים של תחנת דחיסת האוויר.

-תרחישי אספקת גז הדורשים הסדר סחר או חשבונאות מחלקתית עצמאית.

הסוגים העיקריים של מדי זרימת אוויר דחוס בגודל 8 אינץ'

מד זרימת אוויר דחוס מובנה והכנסה 8 אינץ' - סוג מסה תרמית

מד זרימת גז תרמי לאוויר דחוס # 8

מד זרימה תרמי מבוסס על עקרון חילופי החום כאשר נוזל זורם דרך חיישן תרמי, ומודד ישירות את קצב זרימת מסת הגז ללא פיצוי טמפרטורה ולחץ, מתאים במיוחד לקוטר צינור גדול ותנאי קצב זרימה נמוך.

• סוג חיבור אוגן: מותקן ישירות בין אוגני הצינור, עם דיוק מדידה גבוה (עד ± 1%) ואובדן לחץ נמוך במיוחד, מתאים למדידה יציבה לטווח ארוך של צינורות ראשיים.
• מד זרימת אוויר דחוס מסוג החדרה 8 אינץ': מותקן דרך פתחי צינור, בדרך כלל עם פיה של 3/4 אינץ'. בעלות נמוכה בהרבה בהשוואה למד זרימת אוויר DN200 בעל אוגן מוטבע, אך שומר על אותו דיוק כמו מסוג אוגן (כ-± 1.5%).

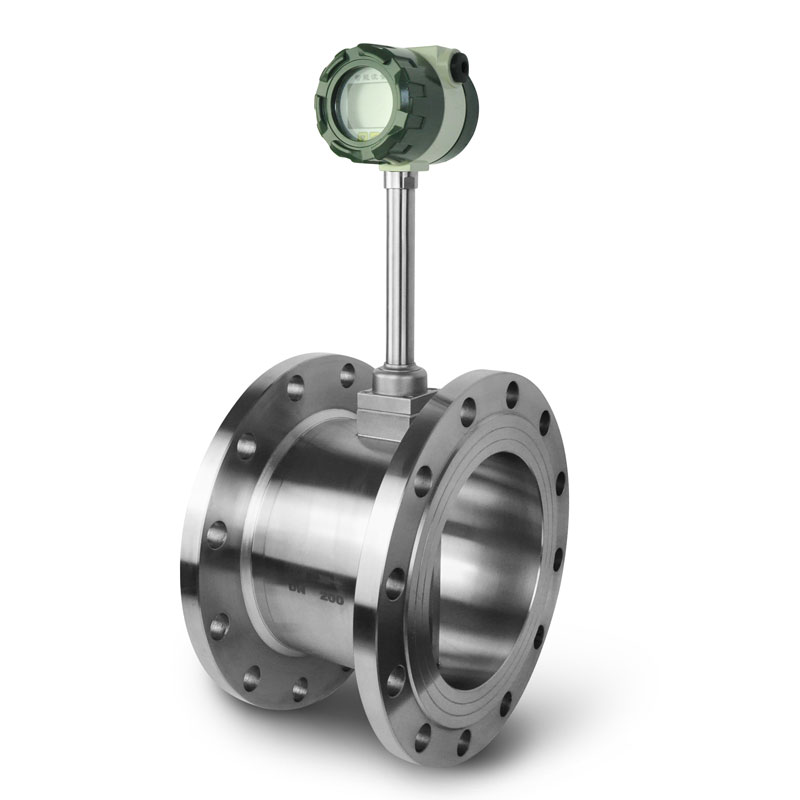

מד זרימת מערבולת 8 אינץ' לאוויר דחוס

מד זרימת וורטקס 8 אינץ' לאוויר דחוס

מד זרימת הוורטקס מחשב את קצב הזרימה הנפחית על ידי זיהוי תדירות הוורטקס הנוצרת כאשר האוויר עובר דרך גוף קהה. בשילוב עם חיישני טמפרטורה ולחץ מובנים לפיצוי מדידת אוויר בזמן אמת, הוא יכול להפיק נתוני זרימת אוויר דחוס מדויקים בתנאים סטנדרטיים.

• -מאפיינים: מבנה חזק, עמידות ללחץ גבוה, מתאים למערכות אוויר דחוס עם תנודות גדולות או דירוג לחץ גבוה
• -תחולה: מתאים למצבים עם שינויי לחץ תכופים ורגישות לעלות, הדיוק לאחר פיצוי יכול להגיע ל-± 1.5%.
• - חיישן זרימת הוורטקס כולל חיישן טמפרטורה ולחץ מובנה, שיכול לציין מידע על טמפרטורת אוויר דחוס, לחץ, זרימת פעולה וזרימה רגילה בתצוגה אחת בלבד.

מפרט טכני של מד זרימת אוויר דחוס 8 אינץ'

מה המחיר של מד זרימת אוויר דחוס בגודל 8 אינץ'?

הפרש המחירים של מדי זרימה בגודל 8 אינץ' הוא משמעותי, ונקבע בעיקר על ידי הגורמים הבאים:

- מותג ואיכות : מותגים בינלאומיים מובילים (כגון אמרסון וסימנס) מציעים בדרך כלל מחירים הנעים בין 4,000 ל-10,000 דולר; מחירו של מד זרימת אוויר דחוס אמין בסין בגודל 8 אינץ' (https://www.silverinstruments.com/product/flow-measurement/) הוא כ-1,000 עד 3,000 דולר. מוזמנים ליצור קשר עם silverinstruments.com כדי להשיג מד זרימת אוויר דחוס בגודל 8 אינץ' במחיר נמוך.

- עקרון המדידה : מדי זרימה תרמיים יקרים בדרך כלל בכ-30% -50% ממדי זרימה מסוג וורטקס בשל הטכנולוגיה המורכבת שלהם.

תצורת פונקציה : תכונות נוספות כגון פיצוי טמפרטורה ולחץ, פרוטוקולי תקשורת (כגון Modbus, HART), הסמכה לעמידות בפני פיצוץ (מד זרימת גז ATEX) ותעודות כיול של סדנת כיול של צד שלישי יעלו את המחיר.

- שיטת התקנה : חיבור אוגן יקר יותר ממשדר זרימת אוויר 8 אינץ', אך בעל יציבות טובה יותר לטווח ארוך.

כיצד לבחור מד זרימת אוויר דחוס 8 אינץ' בצורה נכונה ?

אסטרטגיית בחירה מוצעת: יש לקחת בחשבון באופן מקיף את דרישות הדיוק, אילוצי התקציב ועלויות התחזוקה לטווח ארוך. עבור נקודות מפתח בניהול אנרגיה, מומלץ לבחור מדי זרימה תרמיים או מדי זרימה מערבולת בעלי דיוק גבוה; עבור תרחישי ניטור כלליים, ניתן לבחור מדי זרימה מערבולת מתוצרת מקומית בעלי יעילות כלכלית גבוהה.

באמצעות בחירה ויישום סבירים, מד זרימת אוויר דחוס בגודל 8 אינץ' הוא לא רק כלי מדידה תעשייתי, אלא גם תמיכה טכנית חשובה עבור ארגונים להשגת ניהול אנרגיה משופר ולקידום פיתוח בר-קיימא.
