כיצד לבחור את מד זרימת האוויר הדחוס הנכון?

למה יש לשים לב בעת בחירת מד זרימת אוויר דחוס?

יישום מד זרימת אוויר דחוס

הליבה של בחירת מד זרימת אוויר דחוס מתאים היא להתאים אותו לתנאי העבודה שלו, לאזן בין דיוק ופרקטיות, מבלי לרדוף בעיוורון אחר פרמטרים מתקדמים או להתעלם מנקודות התאמה מרכזיות. משתמשים רבים נוטים ליפול למלכודות של "אי התאמה בפרמטרים" ו"התעלמות מפרטי תנאי עבודה" בעת בחירת דגמים. להלן, בהתבסס על תרחישי שימוש בפועל, נפרט שלב אחר שלב את רעיונות הבחירה הנכונים, תוך שימוש בשפה ישירה וקלה להבנה, שניתן גם לתרגם אותה בצורה חלקה לאנגלית בהמשך.

מהם הפרמטרים העיקריים לבחירת מד זרימת אוויר דחוס?

ראשית, יש צורך להבהיר את הפרמטרים המרכזיים של תנאי ההפעלה האישיים, המהווים את הבסיס לבחירה. אי-בחירה באחד מהם עלולה לגרום לבחירת דגם לא מתאים. ארבעת הפרמטרים הקריטיים ביותר הם לחץ העבודה, טמפרטורת העבודה, טווח הזרימה בפועל של אוויר דחוס וגודל הצינור, שכולם צריכים להיות מאושרים במדויק על מנת לספק בסיס מדויק לבחירה נוספת.


כיצד לבחור את דירוג הלחץ הנכון עבור חיישן זרימת אוויר דחוס?

שימו לב לדירוג הלחץ של מד זרימת האוויר הדחוס

מבחינת לחץ עבודה, לחץ האוויר הדחוס משתנה מאוד בתרחישים שונים. לדוגמה, הלחץ המשמש עבור ציוד פנאומטי קונבנציונלי בסדנה הוא לרוב בין 4-10 בר, בעוד שמערכות פנאומטיות בלחץ גבוה עשויות להגיע ליותר מ-16 בר. בעת הבחירה, יש לאשר את לחץ העבודה בפועל של הצינור ולשמור מרווח לחץ של 5% -10% כדי למנוע מדידה לא מדויקת או נזק לציוד הנגרם מתנודות לחץ שחורגות מהטווח המדורג של מד הזרימה. יש לציין כי הלחץ המדורג של מד הזרימה חייב להיות גדול או שווה ללחץ העבודה בפועל, ואי אפשר להתאים אותו ללא רצון; אחרת פעולה ארוכת טווח עלולה לגרום לבעיות כגון דליפה וסחיפת נתונים.

האם לטמפרטורת העבודה יש ​​השפעה על הבחירה, וכיצד להתאים אותה?

לא ניתן להתעלם מטמפרטורת העבודה. במהלך תהליך ההובלה, טמפרטורת האוויר הדחוס תשתנה בהתאם לסביבה ולתהליך הדחיסה. טמפרטורת ההפעלה הרגילה היא בין -20°C ל-80°C. אם מדובר באוויר דחוס בטמפרטורה גבוהה (כגון ליד יציאת המדחס), הטמפרטורה עשויה להגיע ליותר מ-100°C, בעוד שבסביבות טמפרטורה נמוכה היא עשויה להיות נמוכה מ-20°C. בעת הבחירה, יש צורך להתאים את מפרטי הטמפרטורה המתאימים. מדי זרימה רגילים אינם עמידים לטמפרטורות גבוהות או נמוכות. בחירה לא נכונה עלולה לגרום לכשל פנימי בחיישן ואף לסדקים במעטפת, מה שמשפיע על חיי השירות שלהם.

כיצד לבחור את טווח הזרימה הנכון? האם קוטר הצינור הוא הגורם היחיד?

טווח זרימת האוויר הדחוס הוא בעל חשיבות עליונה וגם המקום הקל ביותר לבחור בו בצורה שגויה. משתמשים רבים מסתכלים רק על הקוטר הפנימי של הצינור ומתעלמים מתנודות הזרימה בפועל, וכתוצאה מכך מד זרימת האוויר הנבחר בעל טווח גדול מדי או קטן מדי - דיוק המדידה נמוך ביותר כאשר הטווח גדול מדי, והנתונים מעוותים כאשר קצב הזרימה קטן; אם הטווח קטן מדי, חריגה מהטווח תגרום נזק לחיישן (סוג מערבולת) וגם תשפיע על אספקת הגז הרגילה לצינור. עדיף שתספק תחילה ל- silverinstruments.com את קצב הזרימה המינימלי, קצב הזרימה המקסימלי וקצב הזרימה הנפוץ של האוויר הדחוס שלך. בעת הבחירה, ודא שקצב הזרימה הנפוץ של מד הזרימה הוא בין 30% ל-80% מהטווח. זה יכול להבטיח דיוק מדידה, להתמודד עם תנודות זרימה ולעמוד בצורכי השימוש היומיומיים.

מהם מדי הזרימה הנפוצים לאוויר דחוס?

לאחר מכן, בהתבסס על דרישות השימוש, יש לבחור את סוג מד הזרימה המתאים. לסוגים שונים של מדי זרימה יש תרחישי התאמה שונים וחסכון בעלות. כיום, ישנם שני מדי זרימה נפוצים לאוויר דחוס: מד זרימה מערבולת ומד זרימה מסה תרמי. לסוג מד הזרימה מערבולת יכולת חזקה נגד הפרעות, עמידות בטמפרטורה גבוהה ובלחץ גבוה, מתאים למדידת גז קונבנציונלית בסדנאות תעשייתיות, תחזוקה פשוטה ועלות בינונית; מד זרימה מסה תרמי אינו דורש פיצוי טמפרטורה ולחץ, בעל נפח קטן, ומתאים לתנאי זרימה נמוכה ולחץ נמוך, כגון מעבדה וציוד פנאומטי קטן.

מד זרימת גז מסוג וורטקס

מד זרימת אוויר וורטקס

מד זרימת גז טבעי

חיישן זרימת מסה תרמית מסוג הכנסה

מה עוד חשוב בבחירת מד זרימת אוויר דחוס?

לבסוף, יש לקחת בחשבון גם את הנוחות והחסכוניות של מד זרימת אוויר דחוס. לדוגמה, אם נדרשת תצוגה בזמן אמת של הזרימה, ניתן לבחור בדגמים עם מסכי LCD; האם אתם זקוקים להעברת נתונים מרחוק עם MODBUS RTU? ניתן לבחור משדר זרימת אוויר עם פלט אות 4-20mA או MODBUS RTU לשילוב קל עם מערכת הבקרה.


מבחינת תחזוקה, יש לתת עדיפות למדי זרימת אוויר דחוס בעלי מבנה פשוט ופירוק קל, מה שיכול לחסוך זמן ולהפחית את עלויות התחזוקה.

למה לא להשתמש במד זרימה של טורבינת גז כדי למדוד אוויר דחוס?

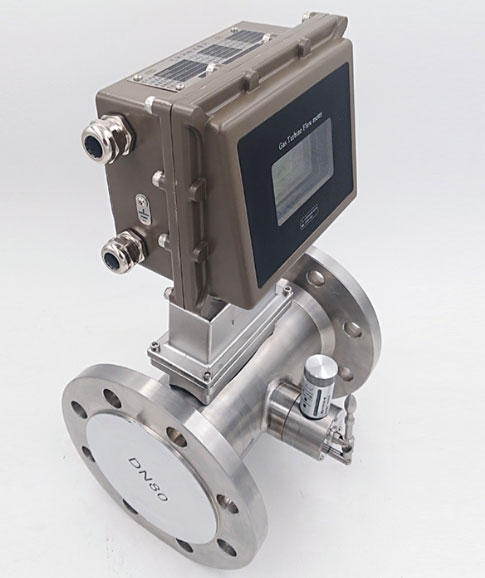

מד זרימת טורבינת גז אינו מתאים לאוויר דחוס

למעשה, מד זרימה של טורבינת גז יכול למדוד אוויר דחוס, אך אינו בלתי שמיש לחלוטין. אך הבעיה טמונה ביציבות השימוש לטווח ארוך. למד זרימה של טורבינה יש חלקים נעים בתוך צינור המדידה, וכאשר אוויר דחוס זורם במהירות גבוהה בצינור, הוא מסיר את שומן הסיכה מהמיסבים המסתובבים בתוך מד הזרימה של טורבינת הגז. לאחר שהשומן יאבד, המיסבים יישחקו ויתקעו, מה שיפגע בדייקנות המדידה של מד הזרימה ואף יגרום לכשל בציוד בקרוב. הוא אינו יכול לעמוד בדרישות הפעולה הרציפה לטווח ארוך של תרחישים תעשייתיים, ולכן לא מומלץ להשתמש בו.

האם יש דרך פשוטה וקלה לזכירה לבחירה?

לסיכום, הבחירה לא צריכה להיות מסובכת. רק יש לאשר תחילה את פרמטרי ההפעלה (לחץ, טמפרטורה, קצב זרימה, גודל צינור), להתאים את שיטת החיבור, מיקום ההתקנה וסוג מד הזרימה, ולבסוף לקחת בחשבון את הנוחות והחסכון. ניתן לבחור את מד זרימת האוויר הדחוס המתאים, אשר לא רק מבטיח מדידה מדויקת אלא גם מתאים את עצמו לצורכי שימוש ארוכי טווח.
