מד זרימת שמן עובש

מה עושה מד זרימת שמן עובש?

מד זרימת שמן לתבנית משמש למדידה מדויקת של קצב הזרימה של שמן שחרור תבנית או חומר סיכה בתהליך ייצור, כגון הזרקה או יציקה. הוא מבטיח שתבניות תמיד משומנות כראוי , מה שמאריך את תוחלת החיים שלהן.

למה צריך מד זרימת שמן עובש?

קצב זרימה יציב של שמן לתבנית הוא המפתח לתהליכי ייצור עקביים. בתעשיות עם תקני איכות מחמירים, כגון רכב ותעופה וחלל, אפילו שינוי קטן בזרימת השמן יכול לגרום לסדרה שלמה של מוצרים להיכשל בדרישות האיכות.

באמצעות מד זרימת שמן לתבנית, נוכל לזהות באופן מיידי אם יש יותר מדי או מעט מדי שמן, על מנת לנטר את זרימת השמן בזמן אמת. זה יעיל במיוחד כאשר מד הזרימה משולב במערכת אוטומטית, מכיוון שהוא מאפשר התאמות או התראות מיידיות, ומבטיח שכמות השמן הנכונה מיושמת באופן עקבי. על ידי כך, נוכל למנוע בעיות נפוצות כגון הידבקות חלקים, נזקי עובש, פגמים במשטח ובזבוז שמן.

מהן הקשיים במדידת שמן עובש?

מדידת שמן עובש היא אכן לא משימה קלה, ואלה האתגרים המרכזיים:

זרימה נמוכה
קצב הזרימה קטן ביותר , בדרך כלל בסביבות 50 מ"ל/דקה (50 סמ"ק). רוב מדי הזרימה בשוק מיועדים לקצבי זרימה גדולים, כמו 1 ליטר/מ"ר, 2 ליטר/מ"ר וכן הלאה, והם אינם יכולים למדוד במדויק קצבי זרימה כה קטנים.

צמיגות גבוהה
שמן עובש הוא בעל צמיגות גבוהה ומשתנה בהתאם לטמפרטורה ולהרכב. מדי זרימה רגילים נוטים לעיוות נתוני המדידה בעת נתקלים בנוזלים בעלי צמיגות גבוהה, ולכן יש צורך במד זרימה בעל צמיגות גבוהה .

טמפרטורה גבוהה

טמפרטורת העבודה מגיעה לעתים קרובות לסביבות 80 מעלות צלזיוס, ומדי זרימה רבים אינם יכולים לעמוד בטמפרטורה זו ובקרוב יתקלקלו.

לכן, אנו זקוקים למד זרימה שיכול למדוד במדויק קצב זרימה נמוך גם בנוכחות צמיגות גבוהה וטמפרטורות גבוהות.

פתרון למדידת זרימת שמן עובש

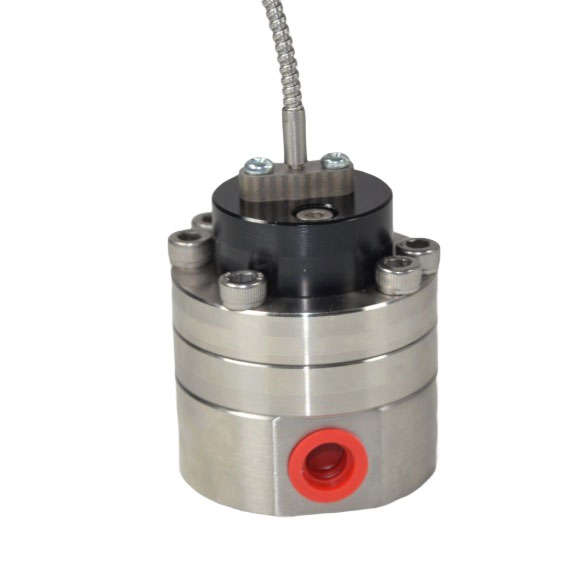

מד זרימה קטן מסדרת LC-M למדידת שמן עובש

מד הזרימה הנפחי מסדרת LC-M מבית SILVER Automation Instruments תוכנן במיוחד כדי להתמודד עם האתגרים של מדידת שמן עובש, והוא קל להפליא לשימוש. בהשוואה למוצרים דומים בשוק, מד הזרימה שלנו זול יותר תוך שמירה על בקרת איכות מלאה.

מדוע אנו מעדיפים מד זרימה מסדרת LC-M לשמן עובש?

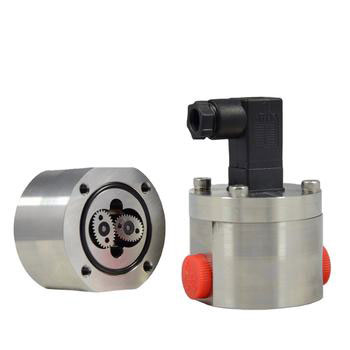

פנימי של מד זרימה קטן LC-M

כיצד פועלת סדרת LC-M?

היתרון המרכזי של מד זרימה זה הוא "רשום את התרופה הנכונה". הוא מאמץ את עקרון המדידה הנפחית, עם זוג גלגלי שיניים משתלבים בפנים. כאשר הנוזל זורם דרכו, הוא מניע את גלגלי השיניים להסתובב. על ידי ספירת מספר סיבובי גלגלי השיניים, ניתן לחשב במדויק את קצב הזרימה.

זיהוי זרימה נמוכה במיוחד (זרימה במ"ל/דקה)
עיצוב זה מתאים במיוחד למדידת זרימה קטנה, אפילו נמוכה עד 0.5 מ"ל/דקה, הוא יכול ללכוד במדויק ולהתאים את עצמו באופן מלא לדרישות הזרימה של שמן עובש בסביבות 50 מ"ל/דקה. שגיאת המדידה נשלטת בטווח של ± 0.5%, והנתונים אמינים במיוחד.

מד זרימה בעל צמיגות גבוהה
לנוכח הצמיגות הגבוהה של שמן עובש, הוא יכול להתמודד איתה בקלות ויכול להסתגל לנוזלים עד 2000mPa · s. לא משנה איך הצמיגות משתנה, דיוק המדידה לא מושפע. מבחינת טמפרטורה, זה יותר נטול דאגות.

מד זרימה קטן בטמפרטורה גבוהה
הדגם הסטנדרטי יכול לעמוד בטמפרטורת שמן של עד 350 מעלות צלזיוס, התואם באופן מושלם את טמפרטורת העבודה של שמן התבנית. אם יש דרישת טמפרטורה גבוהה יותר, ניתן גם להתאים אישית גרסה לטמפרטורה גבוהה.

חומר חיישן הזרימה תואם לשמן
מבחר החומרים גם הוא מקיף מאוד, עם נירוסטה 316L, סגסוגת אלומיניום ופלסטיק הנדסי PPS לבחירה. יש לו עמידות חזקה בפני קורוזיה והוא לא ייפגע בקלות ממגע ארוך טווח עם שמן עובש.

מד זרימה בלחץ גבוה
לחץ העבודה מספק לחלוטין, עם לחץ סטנדרטי של 725 PSI וקיבולת מקסימלית של 14503 PSI. הוא יכול להתמודד הן עם קווי ייצור קונבנציונליים והן עם תנאי לחץ גבוה.

מד זרימת שמן דיגיטלי
היציאות ממשדרי זרימת שמן התבנית גמישות ומגוונות, כולל יציאת פולס הול (NPN או PNP), יציאת זרם 4-20mA או MODBUS RTU RS485. אופציה עם תצוגה משולבת, נוחה לקריאה באתר, גם עם העברת נתונים, וניתנת לשילוב ישיר עם מערכת הבקרה הקיימת של המפעל.

גדלי חיישן מד זרימה שונים

מפרטי הממשק גם הם עשירים מאוד, וניתן להתאים חוטים כגון G1/8 ", G1/4", G1/2 " ו-G1" ללא צורך בשינויים מיוחדים בצנרת.

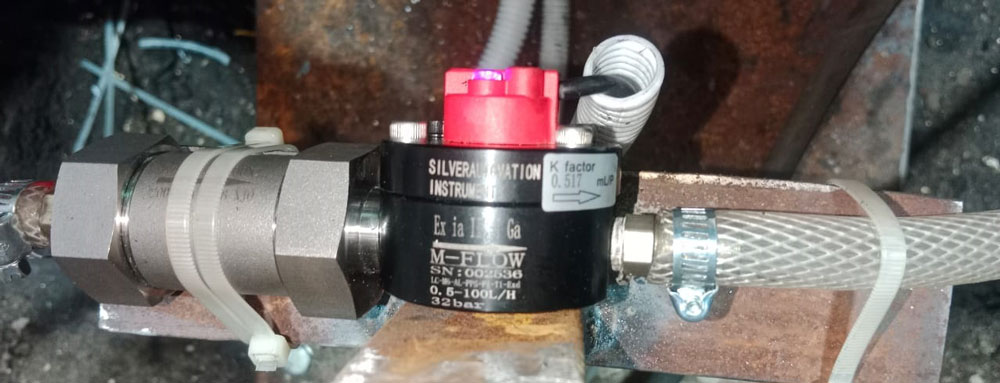

עבור יצרנים המעוניינים לפתור אתגרי מדידת זרימת שמן עובש, מד הזרימה המיקרו מסדרת LC-M של silverinstruments.com הוא פתרון מעשי ומוכח. הוא מספק מדידה מדויקת גם בתנאים תובעניים כגון קצב זרימה נמוך, צמיגות גבוהה וטמפרטורות גבוהות.

מד שמן התבנית מסדרת LC-M, שתוכנן לדיוק, עמידות וקלות התקנה, עזר למפעלים רבים לשפר את יעילות הייצור תוך הפחתת בזבוז שמן. במקביל, אנו מציעים תמחור תחרותי ביותר ישירות מהמפעל, המעניק ללקוחות תמורה מצוינת מבלי להתפשר על האיכות.
