שיטות עבודה מומלצות להתקנת מדי זרימה של וורטקס: אורך צינור ישר והנחיות לצנרת

דרישות אורך צינור ישר

כדי להבטיח מדידת זרימה יציבה ומדויקת, יש לשמור על אורכי צינורות ישרים מתאימים במעלה ובמורד הזרם של מד הזרימה של הוורטקס .

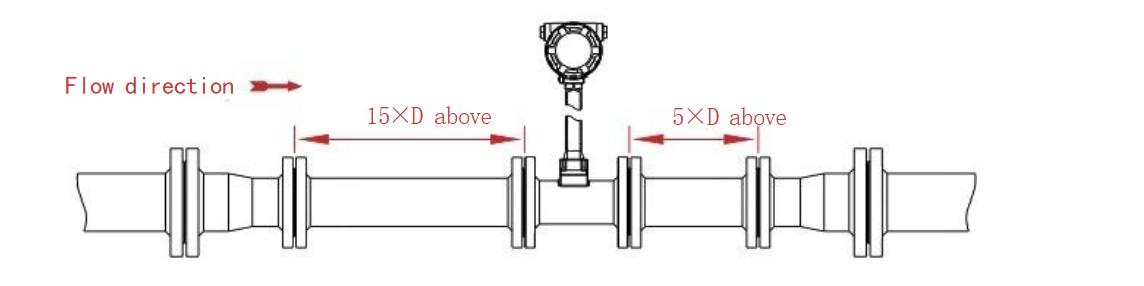

(1) צמצום צינור (התכווצות זרימה)
עבור צנרת צמצום, יש לספק לפחות 15D של צינור ישר במעלה הזרם ו-5D במורד הזרם של מד הזרימה.
(D = קוטר פנימי נומינלי של מד זרימת הוורטקס)


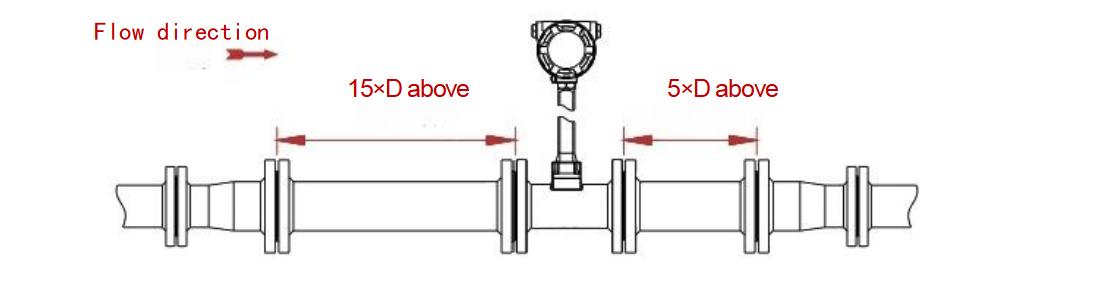

(2) צינור מתרחב (התפשטות זרימה)
במקרים של התרחבות צינורות, יש לשמור על אותם אורכים ישרים: 15D במעלה הזרם ו-5D במורד הזרם.

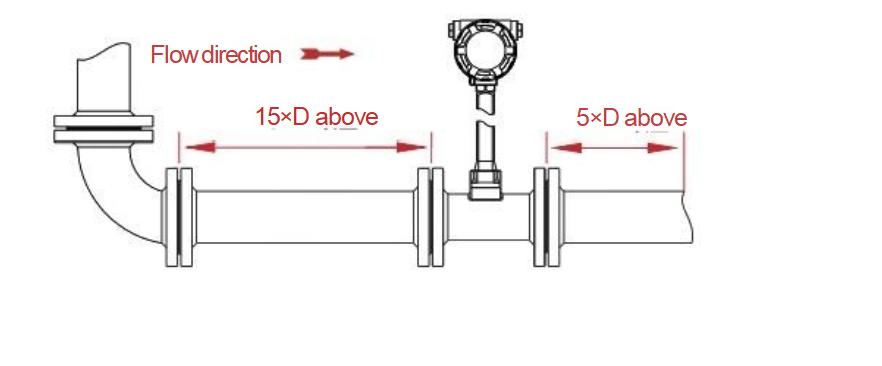

(3) מרפקים וכיפופים
עבור כל מרפק או כיפוף צינור, יש להתקין 15D של צינור ישר במעלה הזרם ו-5D במורד הזרם כדי לייצב את הזרימה לפני המדידה.

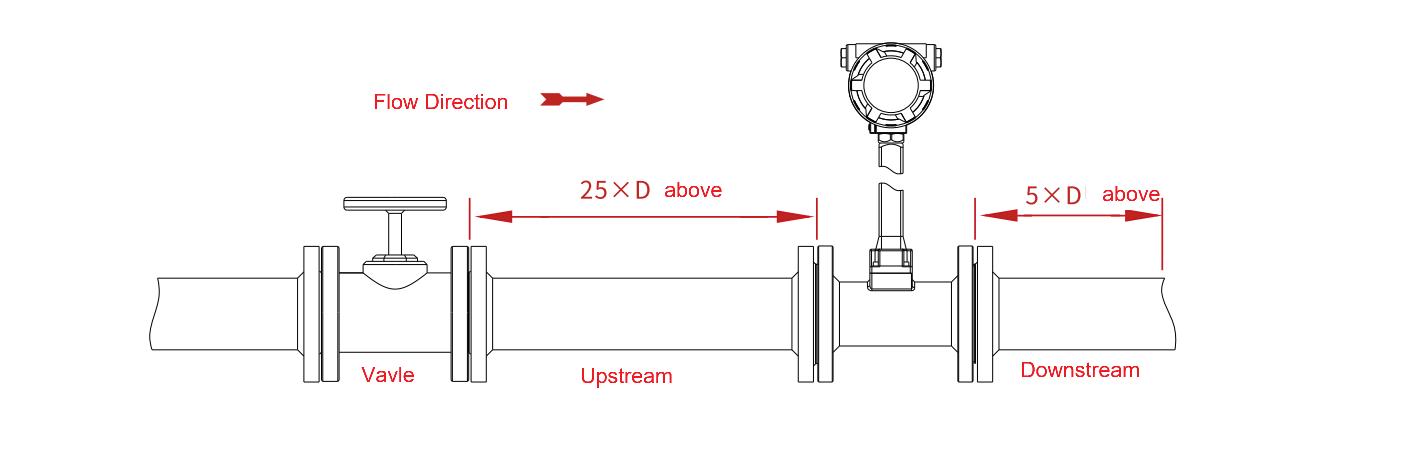

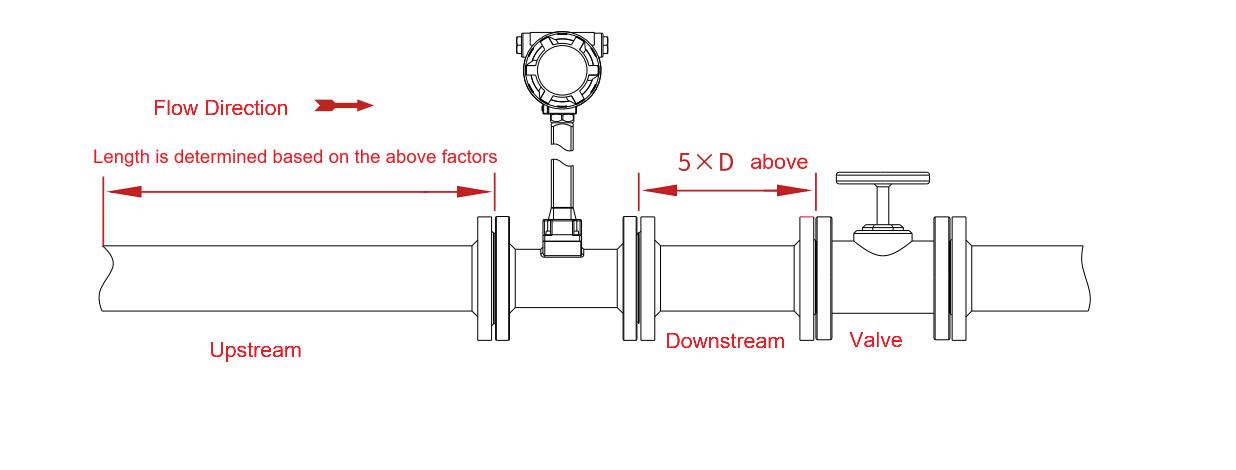

(4) מיקום השסתום
באופן אידיאלי, יש להתקין את השסתום במורד הזרם של מד הזרימה.
אם יש להתקין אותו במעלה הזרם, יש להאריך את אורך החיבור הישר במעלה הזרם לפחות ל-25D ולשמור על חיבור של 5D במורד הזרם. זה עוזר למזער את הפרעות הזרימה הנגרמות כתוצאה מפעולת השסתום.

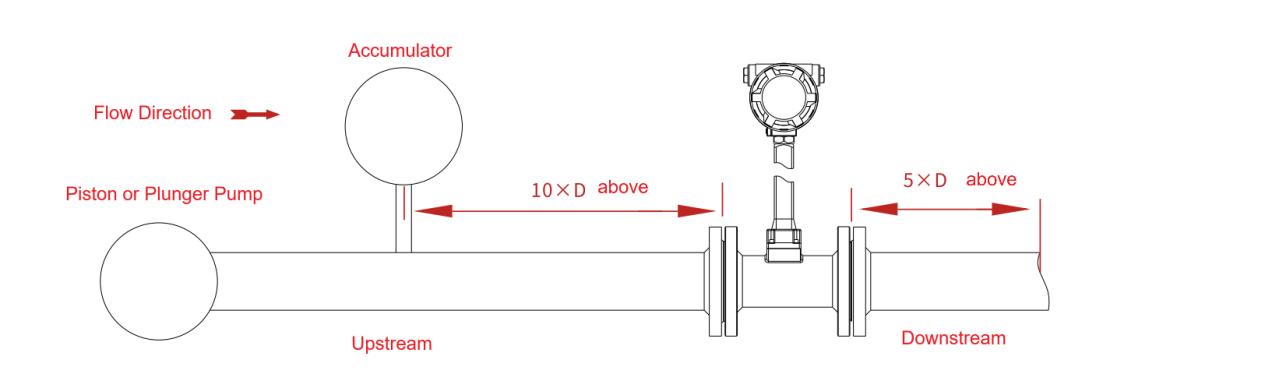

(5) משאבות בוכנה או פלונגר
בעת שימוש במשאבות בוכנה או פלונגר, יש להתקין מצבר במעלה הזרם של מד הזרימה כדי להפחית את הזרימה הפועמת ולהבטיח קריאות יציבות.

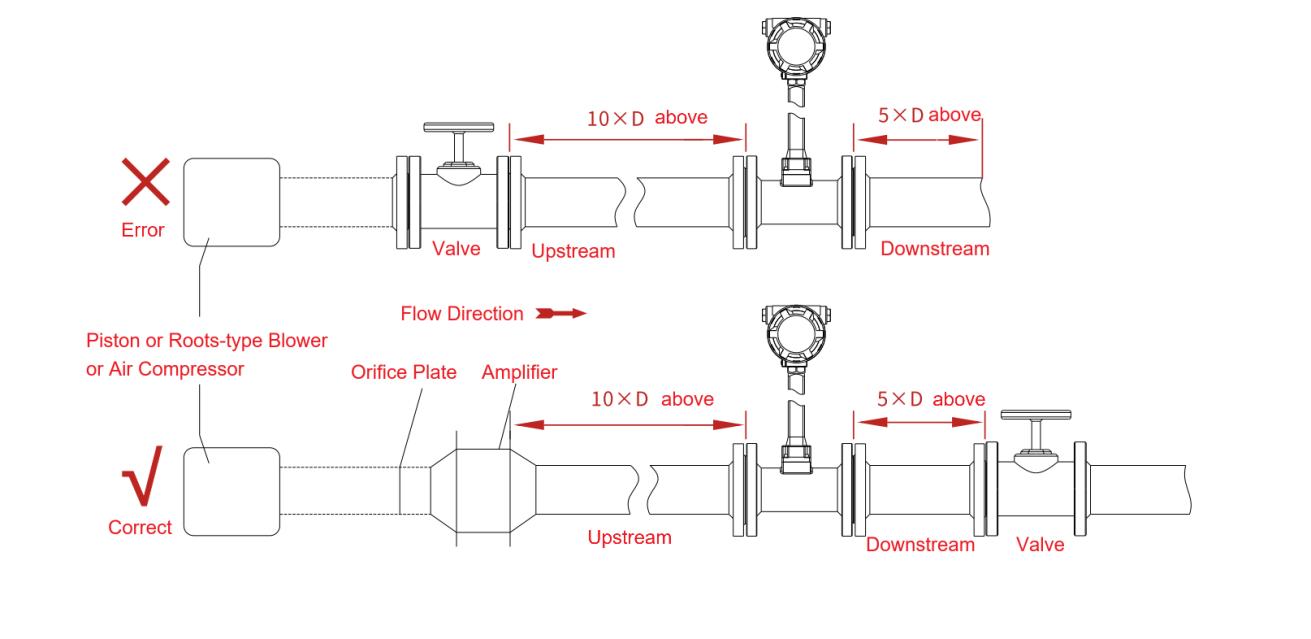

(6) זרימה פועמת בקווי גז או נוזל
צינורות גז עם מפוחים מסוג בוכנה או Roots, או קווי נוזלים בלחץ גבוה עם משאבות בוכנה, יוצרים לעיתים קרובות פעימות. כדי למתן זאת, יש להתקין בולם פעימות (כגון צלחת פתח או תא התפשטות) במעלה הזרם של המונה.

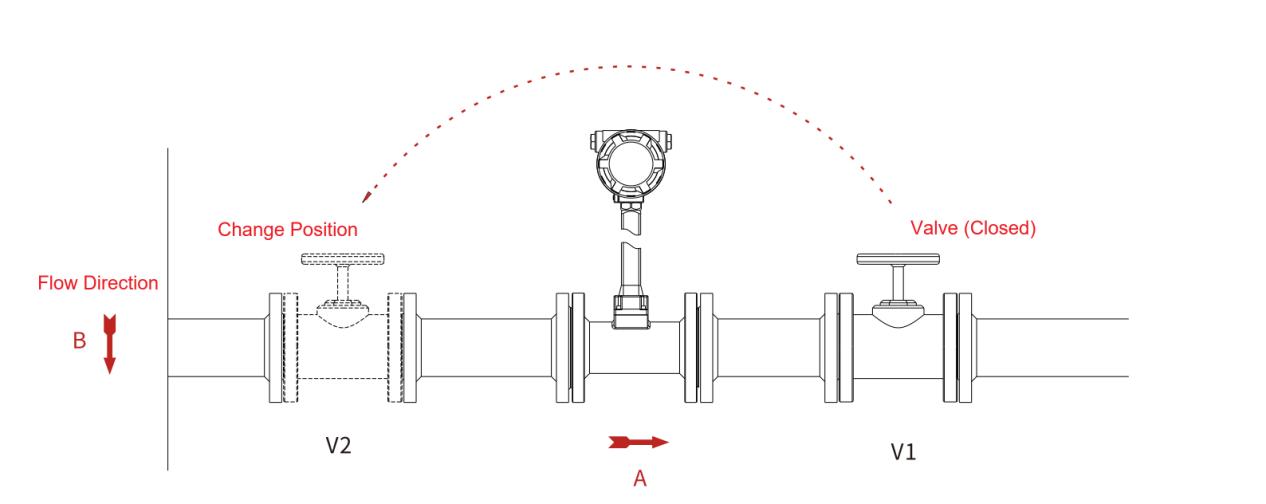

(7) מיקום צינור מסוג T ושסתום
עבור צינורות מסוג T, הצבת השסתום במעלה הזרם של מד הזרימה יכולה למנוע מלחץ הפעימה להשפיע על יציבות נקודת האפס. יש למקם מחדש את השסתום כדי למנוע תנודות באות במהלך הפרעות זרימה.

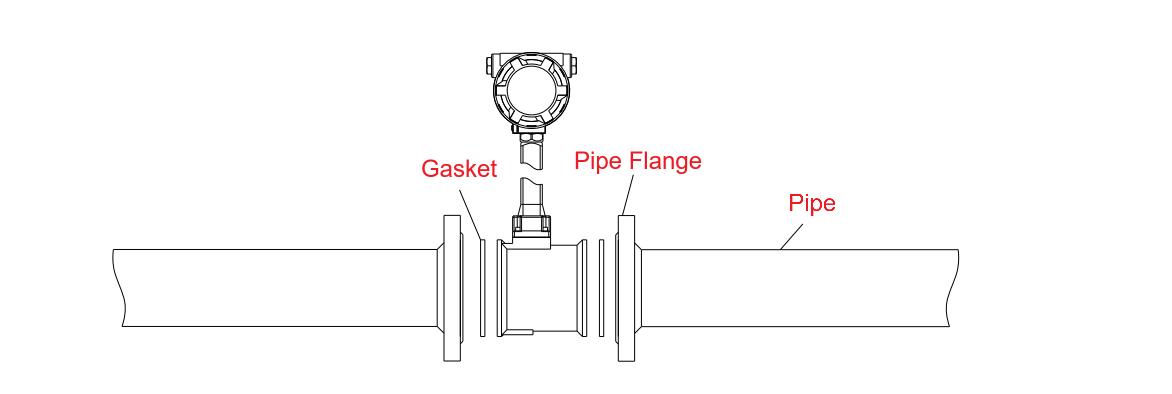

(8) אטמים
ודאו שהאטמים אינם בולטים לתוך הצינור, מכיוון שהדבר עלול לגרום למערבולות ואי דיוקים במדידה.

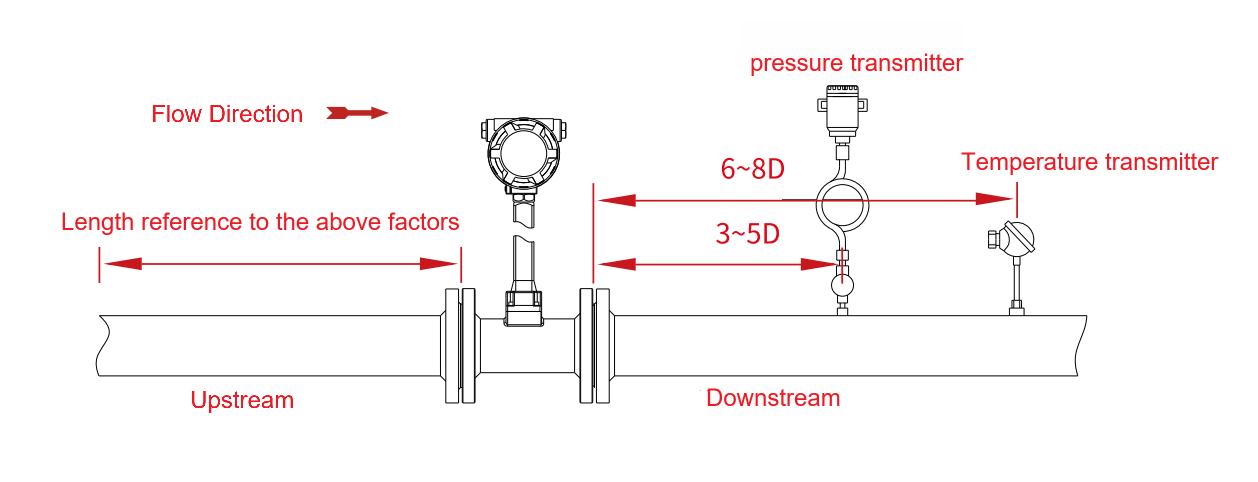

(9) נקודות ניקוז לחץ וטמפרטורה
נקודת הקשה ללחץ: 3–5D במורד הזרם של מד הזרימה
נקודת ניקוז טמפרטורה: 6–8D במורד הזרם של מד הזרימה

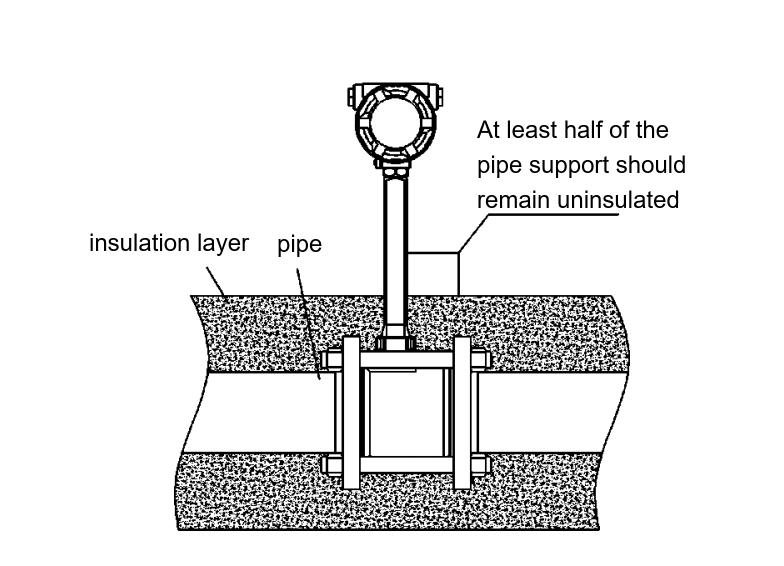

(10) בידוד תרמי
בעת בידוד צינורות הנושאים נוזלים בטמפרטורה גבוהה, אין לכסות את תושבת המשדר של מד הזרימה כדי לאפשר אוורור נאות וגישה לתחזוקה.

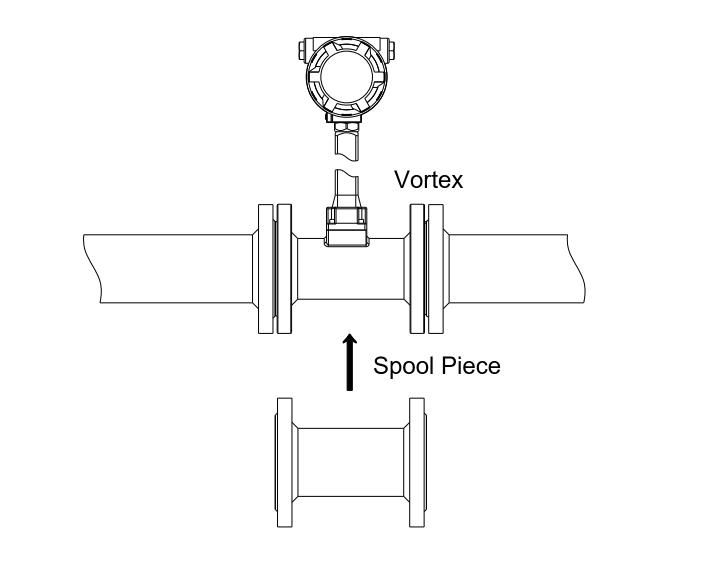

(11) ניקוי צנרת
לפני ההפעלה, יש לשטוף צינורות חדשים שהותקנו או תוקנו כדי להסיר חלודה, סיגי ריתוך או פסולת. יש להשתמש בקו מעקף לשטיפה כדי למנוע נזק למד. אם אין מעקף, יש להחליף את המד באופן זמני בחלק סליל במהלך הניקוי.

דרישות מיקום ההתקנה

ניתן להתקין מדי זרימה מסוג Vortex בתוך הבית או בחוץ, בתנאי שהרעידות ממוזערות. אם הרעידות משמעותיות, הוסיפו תומכים לצינורות כדי להפחית את המאמץ המכני. הקוטר הפנימי של הצינור המחבר צריך להיות גדול ב-1-5 מ"מ מזה של מד הזרימה כדי למנוע הגבלת זרימה.

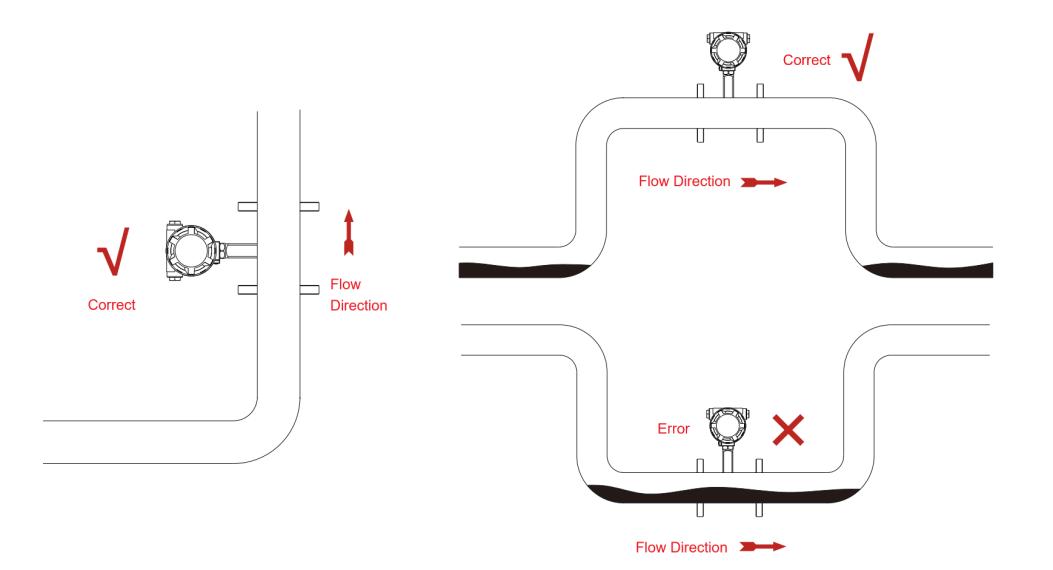

1. יישומי גז וקיטור
התקן אנכית כדי למנוע הצטברות עיבוי.
עבור התקנות אופקיות, יש למקם את המונה בנקודה הגבוהה ביותר של קטע בצורת U הפוך.
הימנעו מהתקנה בנקודה הנמוכה ביותר של צינור בצורת U, שם עלול להצטבר מעובה ולגרום לקריאות שגויות או נזק אפשרי.

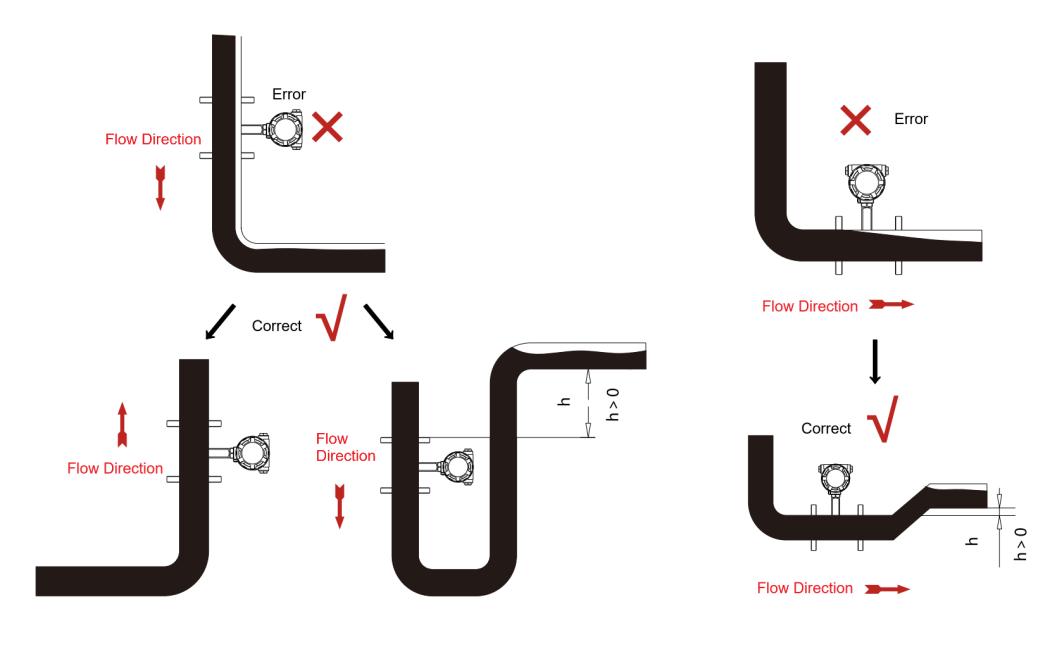

2. יישומי מדידת נוזלים
ודא שצינור המדידה נשאר מלא לחלוטין בנוזל.
כיוון הזרימה צריך להיות כלפי מעלה ככל האפשר.
אם יש צורך בהתקנה כלפי מטה, יש למקם את המונה מתחת לצינור במורד הזרם כדי לשמור על תנאי זרימה מלאים.

הימנעו מהתקנת מד הזרימה בנקודה הגבוהה ביותר של הצינור, מכיוון שעלולות להיווצר בועות גז ולהפחית את הדיוק.
כדי למנוע היווצרות קוויטציה או בועות הנגרמות כתוצאה מירידות לחץ הנגרמות על ידי השסתומים, יש להתקין את מד הזרימה במעלה הזרם של שסתומי הבקרה.

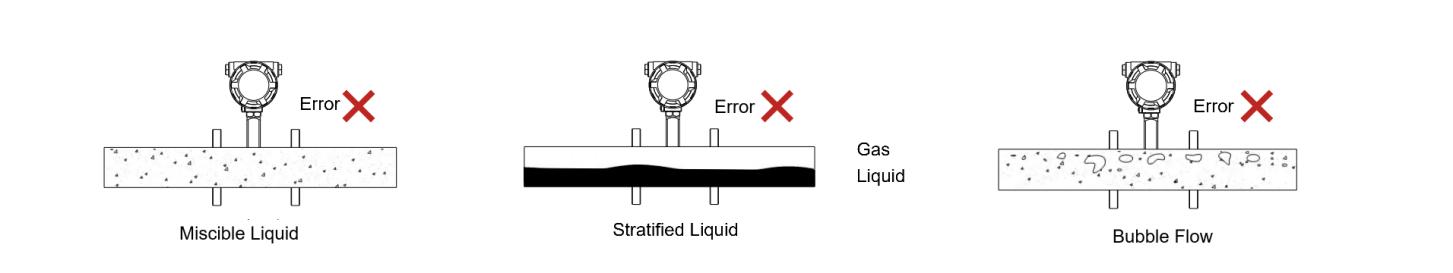

3. זרימה מעורבת פאזות
לקבלת קריאות מדויקות, המדידה חייבת להיות חד-פאזית (גז, קיטור או נוזל). בתנאים דו-פאזיים או מעורבים, דיוק המדידה ייפגע באופן משמעותי.

נהלי התקנה ואמצעי זהירות

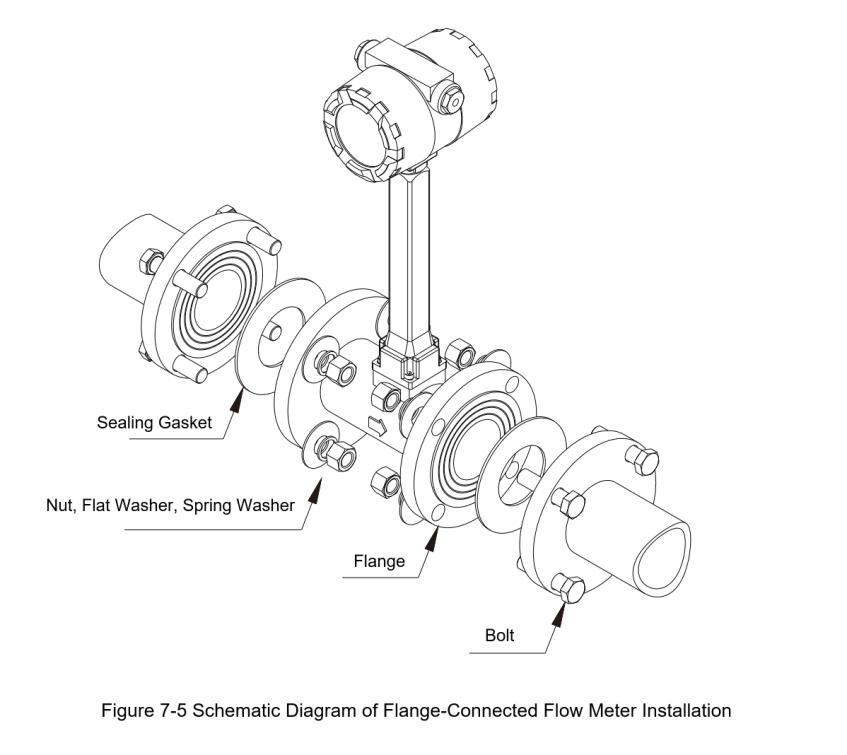

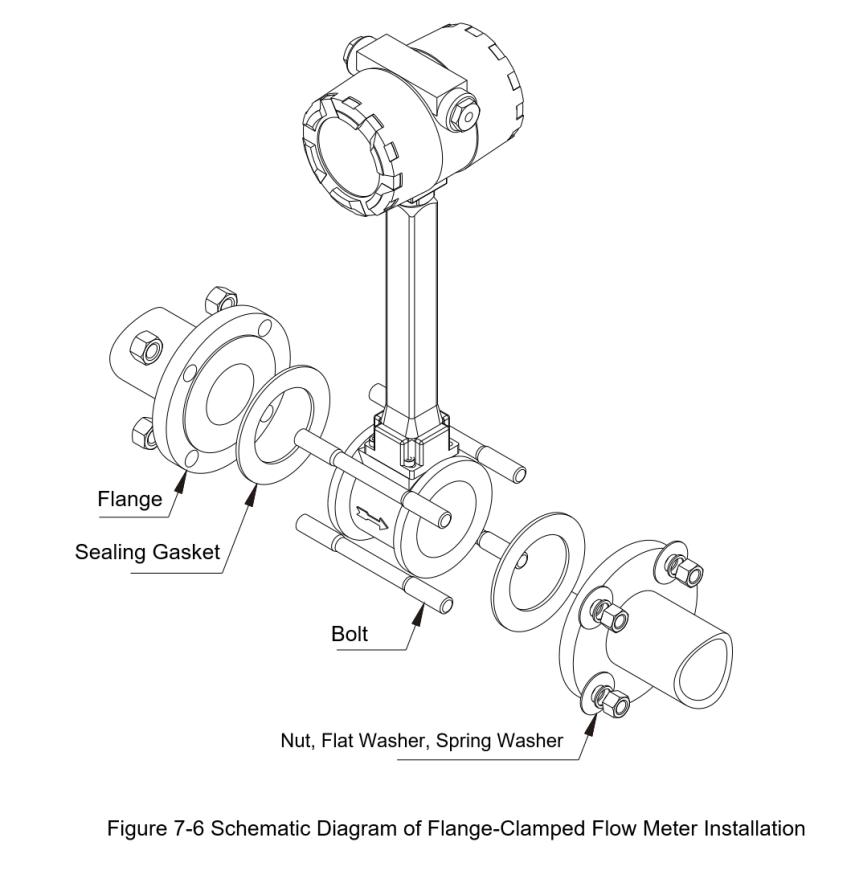

1. מדי זרימה מחוברים לאוגן ומחוברים לאוגן

ודא את יישור הצינורות ואת הקואקסיאליות בין מד הזרימה לצינור לפני ההתקנה.
עבור צינורות חדשים, יש תמיד לשטוף פסולת ושאריות ריתוך כדי למנוע חסימה או קריאות לא מדויקות.
על ידי ביצוע נהלי התקנה אלה, מדי זרימה מסוג Vortex יכולים להשיג ביצועים אופטימליים, תוך הבטחת יציבות, דיוק ועמידות לטווח ארוך ביישומים תעשייתיים הכוללים מדידת זרימה של גז, קיטור או נוזלים.
