מדריך התקנה מקיף של משדר לחץ - חיווט חשמלי, הרכבה וכיול

התקנה נכונה של משדר לחץ היא קריטית להבטחת מדידות אמינות, יציבות ומדויקות של לחץ, לחץ דיפרנציאלי או מפלס נוזל בכל תהליך תעשייתי.
מדריך מפורט זה של Silver Automation Instruments מספק הוראות שלב אחר שלב ושיטות עבודה מומלצות להתקנה חשמלית , הרכבה מכנית , פריסת קו אימפולס ותצורת אטם דיאפרגמה מרחוק .
בין אם אתם מתקינים משדר לחץ דיפרנציאלי , משדר לחץ מד או משדר מפלס , התקנה נכונה מבטיחה דיוק מדידה, אורך חיים של המכשיר ותפעול בטוח בתנאים תעשייתיים תובעניים.

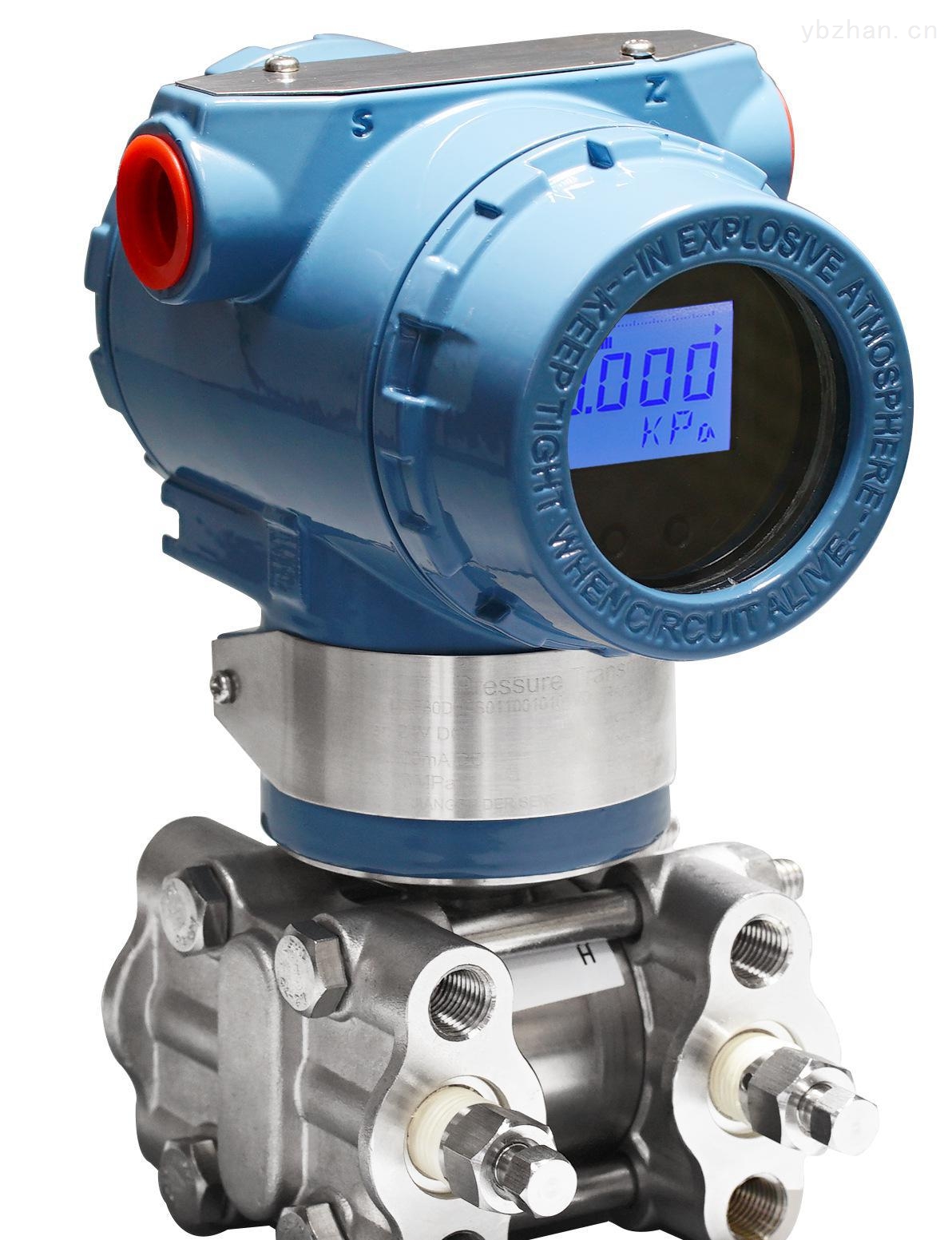

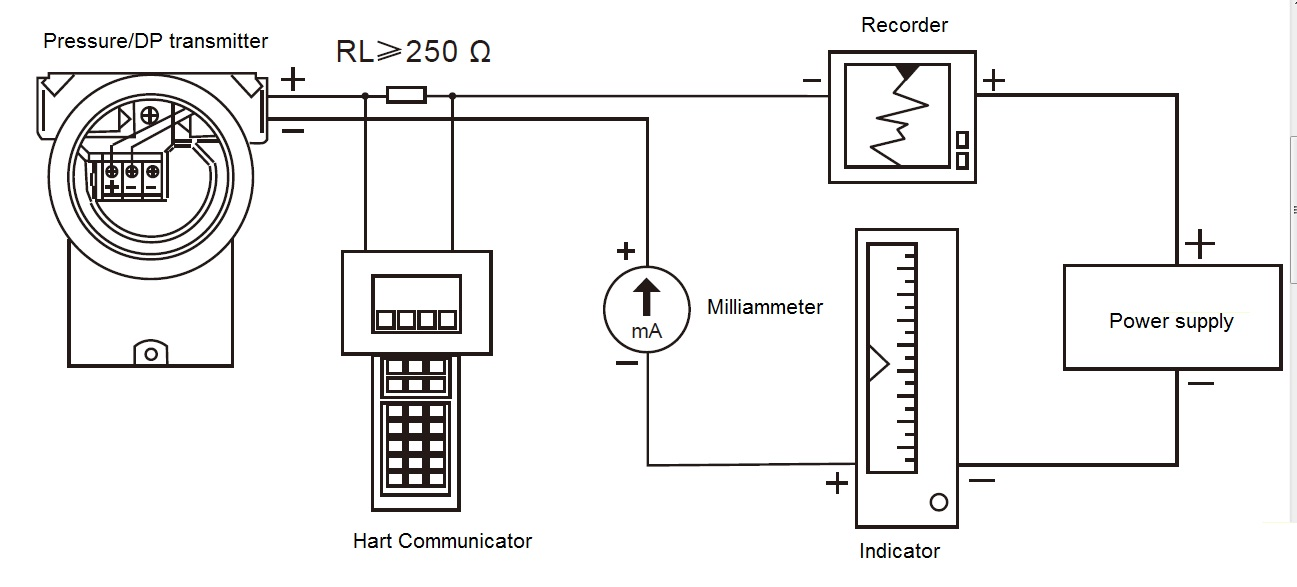

חיווט חשמלי הוא הבסיס להעברת אותות יציבה. חוטי אספקת החשמל וחוט האות חולקים את אותו כבל , מה שמפשט את ההתקנה ומפחית שגיאות חיווט אפשריות.

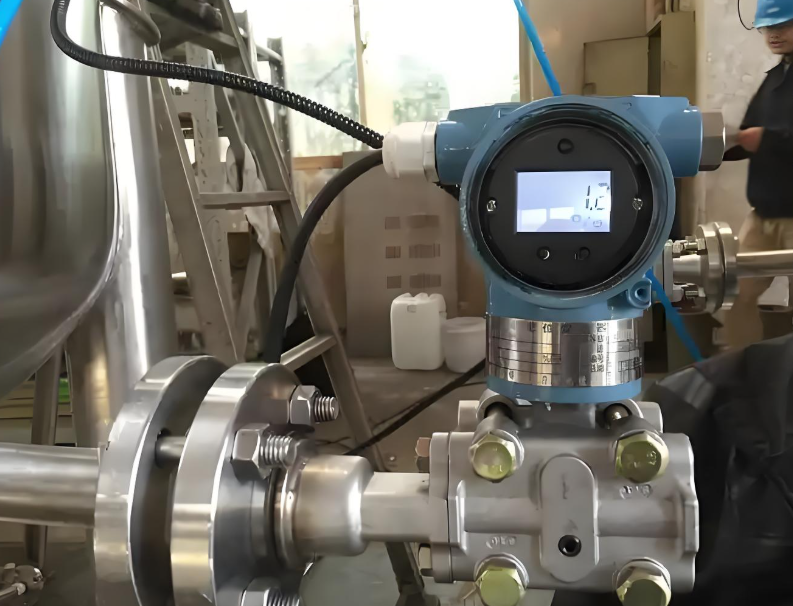

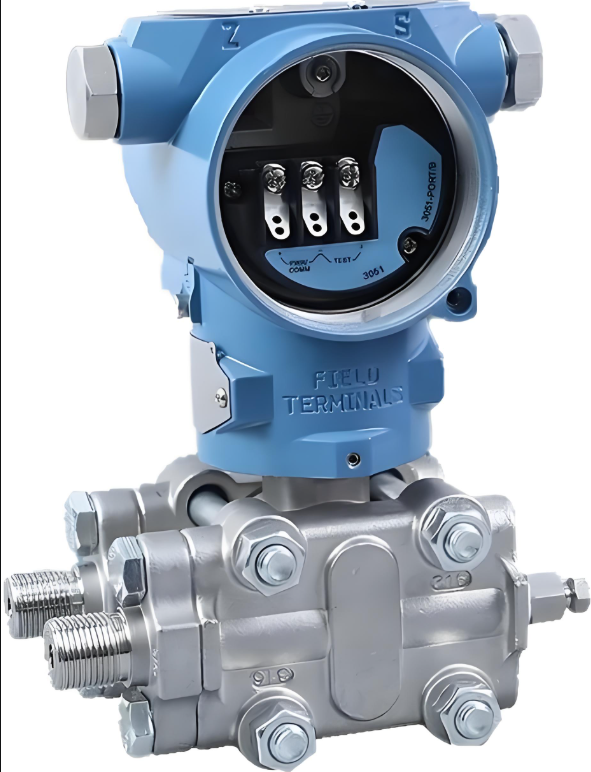

כדי להתחיל, הסירו את מכסה המארז בצד תא ההדקים וחברו את החוטים החיוביים והשליליים להדקים המתאימים. Silver Automation Instruments ממליצה להשתמש בכבל זוג שזור או מסוכך כדי למזער הפרעות אלקטרומגנטיות (EMI) ולהבטיח יציבות אות, במיוחד בסביבות עם רעש חשמלי כבד כגון בתי זיקוק, מפעלים כימיים או מתקני ייצור חשמל.

• חתך חוט מומלץ: 0.5 מ"מ² ≤ S ≤ 2.5 מ"מ²
• מיגון והארקה: יש להאריק תמיד את המיגון כראוי כדי למנוע סחיפת אות.
• הגנה מפני לחות: סתום ואטום כל פתח צינור שאינו בשימוש כדי למנוע הצטברות לחות בתוך תא ההדקים.
• הפרדת צינורות: אין להעביר את כבל האות באותו צינור כמו קווי חשמל במתח גבוה.

אם לא ניתן לאטום את הצינור, עליו לפנות כלפי מטה ("adown") כדי למנוע הצטברות עיבוי בתוך מארז המשדר.

התקנה חשמלית נכונה מבטיחה כי פלט משדר הלחץ שלך (אות HART/Modbus דיגיטלי, 4-20mA, דופק) יישאר יציב ומדויק לאורך כל חיי ההפעלה של המכשיר.

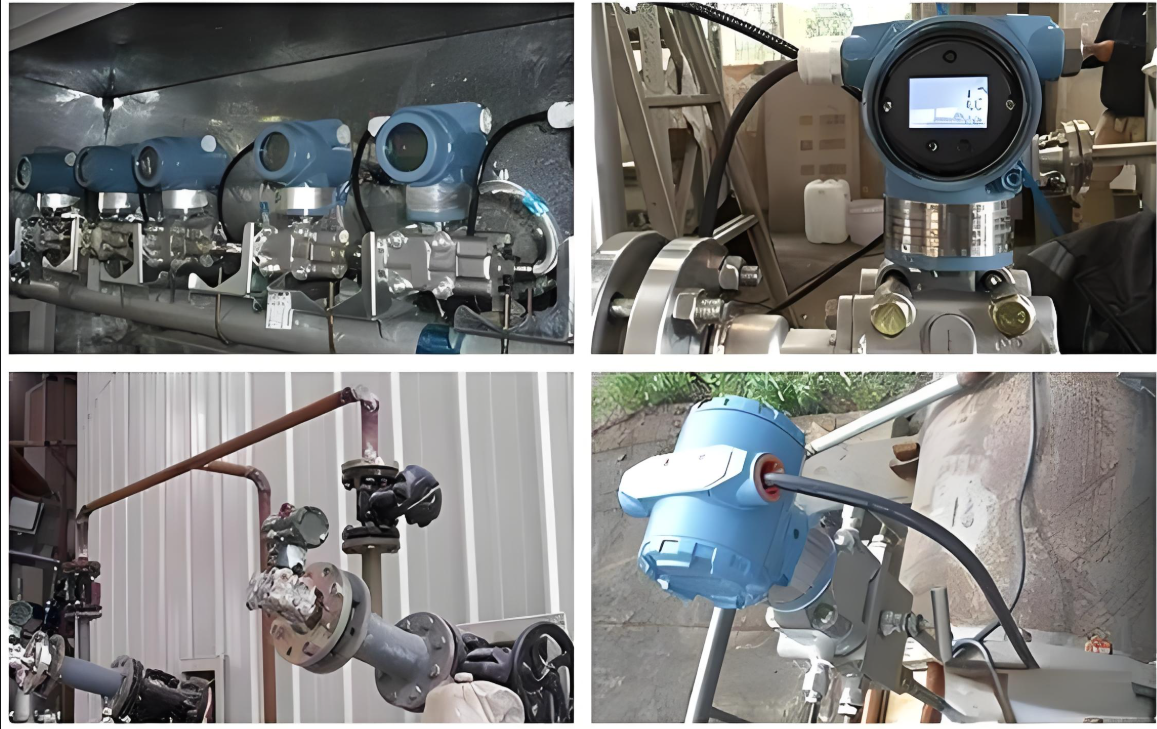

2. שיטות התקנה והרכבה מכניות

ניתן להתקין משדרי לחץ ישירות על ברזי תהליך או מרחוק באמצעות סוגריים וקווי אימפולס . Silver Automation Instruments מציעה מספר תצורות הרכבה , כולל:

• הרכבת צינור בסוגר כפוף
• הרכבה בלוח תושבת כפופה
• הרכבה של צינור בסוגר שטוח
• הרכבה בלוח שטוח

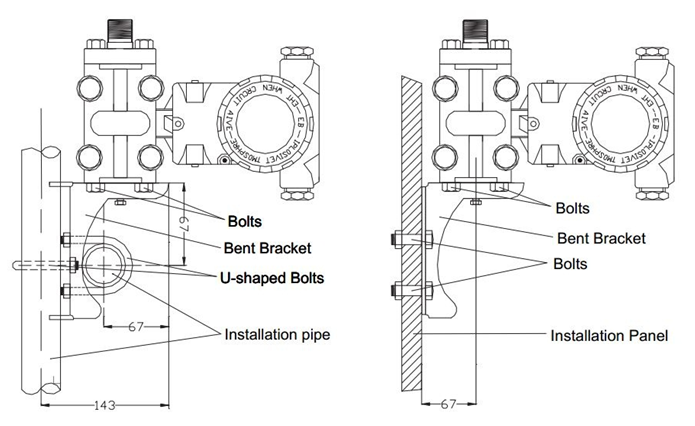

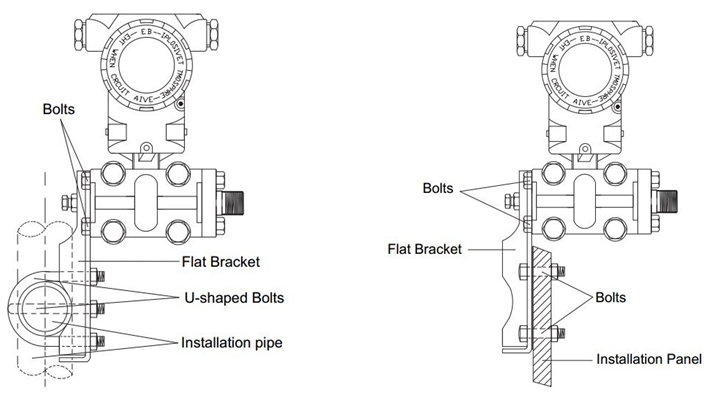

תושבת כפופה הרכבה על צינור תושבת כפופה הרכבה על פאנל

הרכבה בצינור שטוח עם סוגר שטוח עם הרכבה בלוח

תצורות אלו מאפשרות התקנה גמישה בהתאם למבנה המפעל ולנגישותו.

2.1 טיפים לחיבור והרכבה של תהליך

חיבור התהליך של רוב המשדרים הוא ¼ NPT על האוגן, עם מתאמים זמינים עבור הברגות מחודדות של ½ NPT .
בעת חיבור קווי אימפולס, יש להדק את הברגים בהדרגה בתבנית צולבת כדי למנוע עיוות, תוך שימוש במומנט מרבי של 40 ניוטון-מטר .

המלצות מכניות עיקריות:

• שמרו על צנרת אימפולס קצרה וישרה ככל האפשר.
• הימנעו מתנודות טמפרטורה פתאומיות, רעידות או אטמוספרות קורוזיביות .
• התקן את קפסולת הלחץ אנכית כדי למנוע הזזת אפס.
• עבור משדרי לחץ דיפרנציאליים המודדים צינורות אנכיים, יש לפצות על הפרש הגובה באמצעות "קיזוז לחץ אפס" דרך הצג או ממשק התקשורת HART .

הרכבה נכונה של משדר הלחץ וקווי הדחפים משפיעה ישירות על דיוק המדידה וחזרתיות.

3. התקנת קו אימפולס ומניעת שגיאות

קווי אימפולס מעבירים לחץ מברזי התהליך למשדר. תכנון או התקנה שגויים של קווי אימפולס עלולים לגרום לסחיפת מדידה או לשגיאות שיטתיות .

סיבות נפוצות לשגיאות מדידה

• דליפה או אביזרים רופפים
• שחיקה או שחיקה עקב גז או נוזל ניקוי
• בועות גז בקווי נוזל או שברי נוזל בקווי גז
• טמפרטורה לא שווה על פני שתי רגלי הדחף
• שיפוע שגוי הגורם ללכידת גז או מעובה

שיטות עבודה מומלצות למזעור שגיאות

• שמרו על צנרת אימפולס קצרה ושוויונית באורך .
• עבור שירות נוזלים , יש לשטוות את צנרת האימפולס כלפי מעלה (≥1/12) מהמשדר לתהליך.
• עבור שירות גז , יש לשטוחו כלפי מטה (≥1/12) מהמשדר לתהליך.
• פתחו גז מרגלי הנוזל ורוקנו מעובה מרגלי הגז.
• השתמש בצינורות בקוטר גדול כדי למנוע אובדן חיכוך וחסימה.
• בעת הניקוי, חברו קווי ניקוי ליד ברזי התהליך וניקוי דרך צינורות באורך שווה - לעולם אל תניקוי דרך המשדר .
• שמרו על שני קווי הדחף בטמפרטורה דומה כדי למנוע הבדלי צפיפות.

הנחיות אלו חיוניות למדידת לחץ דיפרנציאלי אמינה וליציבות המשדר לטווח ארוך.

4. הנחיות להתקנת אטם דיאפרגמה מרחוק

ביישומים הכוללים צמיגות גבוהה , טמפרטורה גבוהה או מדיה קורוזיבית , משדרי אטם דיאפרגמה מרוחקים משמשים לבידוד רכיב החישה מנוזל התהליך.

שיטות התקנה מומלצות

• יש לשמור על נימים קצרים ככל האפשר כדי להפחית את זמן התגובה.
• הימנעו מאור שמש ישיר או מקורות חום כדי למנוע סחיפה הנגרמת על ידי טמפרטורה.
• ודא ששני הנימים שווים באורך בעת שימוש באטמים מרוחקים כפולים .

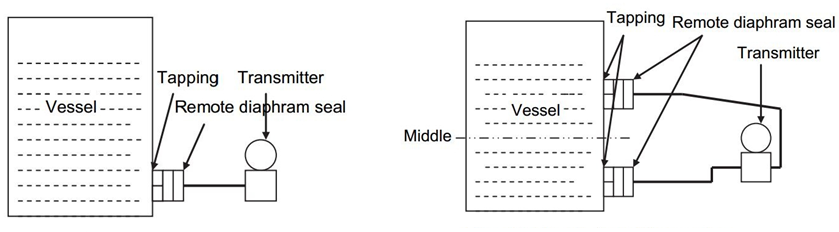

• הרכיבו משדרים עם אטם דיאפרגמה אחד ברמת חיבור התהליך או מתחתיה.
• עבור שני אטמים מרוחקים, התקן את המשדר בין שני האטמים או מעט מתחתם.

ניתוב נימי נכון ואורכי אטימה שווים מבטיחים קריאות יציבות ומדידת לחץ או מפלס מדויקת בכורים, מיכלים וצנרת.

5. מדידת זרימת נוזלים, גזים וקיטור

מדיות שונות דורשות כיווני התקנה ספציפיים כדי להבטיח דיוק ולמנוע פאזות לכידות.

5.1 מדידת זרימת נוזלים

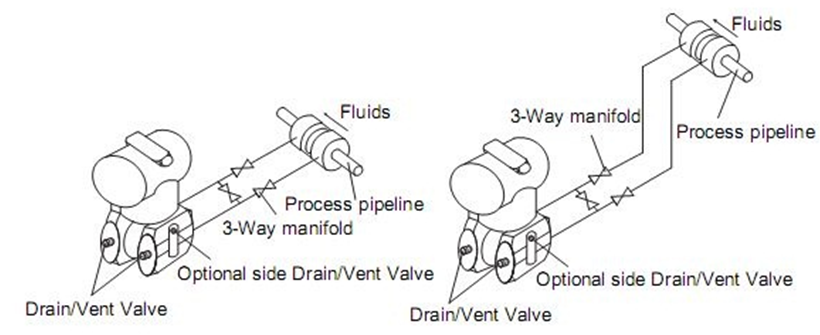

מדידת זרימת נוזלים

• יש להציב ברזים בצד הקו כדי למנוע הצטברות משקעים.
• התקן את המשדר ליד או מתחת לברזים כך שגזים יוכלו להתרוקן לתהליך.
• שמור על שסתום הניקוז/אוורור פונה כלפי מעלה כדי לאפשר שחרור גז.

5.2 מדידת זרימת גז

• התקינו ברזים בחלק העליון או בצד הצינור.
• התקן את המשדר מעל הברזים כדי לאפשר לנוזלים להתנקז חזרה לצינור.

5.3 מדידת זרימת קיטור

• התקן ברזים בצד הקו , והתקן את המשדר מתחת לברזים כדי לשמור על קווי האימפולס מלאים בעיבוי.
• עבור קיטור מעל 121°C (250°F) , מלאו את קווי האימפולס במים כדי להגן על החיישן ולשמור על דיוק המדידה.
• ודא שטמפרטורת התהליך אינה עולה על המגבלה המדורגת של המשדר.

הנחיות אלו מבטיחות קריאות זרימה מדויקות במגוון מדיות ותנאי הפעלה.

6. מדידת מפלס באמצעות משדרי לחץ

ניתן להשתמש במשדרי לחץ גם למדידת מפלס נוזלים בכלי מים פתוחים או סגורים על ידי גילוי הלחץ ההידרוסטטי של עמודת הנוזל.

6.1 כלי שיט פתוחים

חברו את צד הלחץ הגבוה של המשדר לברז התחתון, כאשר צד הלחץ הנמוך מאוורר לאטמוספירה.
אם המשדר והברז נמצאים באותו גובה:

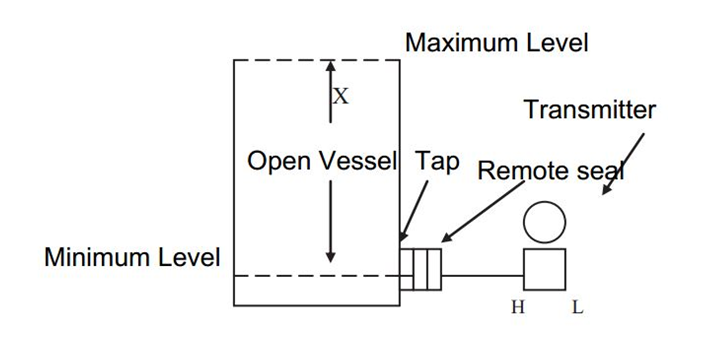

משדר עם אותה רמה כמו ברז

Px=x×ρ×g

כאשר x = גובה הנוזל (מ'), ρ = צפיפות הנוזל (ק"ג/מ"ק), g = 9.80665 מ'/ש"ר.

דוגמה: עבור x = 6.5 מטר ו- ρ = 1000 ק"ג/מ"ק ,
טווח = 0 ~ 63.7 קילו-פסקל.

אם המשדר גבוה או נמוך יותר מהברז, יש לכלול מונחים נוספים (±hρ₀g) כדי לתקן הבדלי גובה וצפיפות נוזל המילוי (ρ₀).

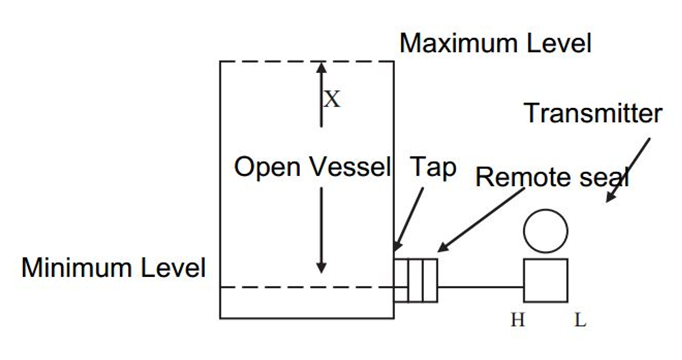

משדר עם רמה גבוהה יותר מאשר Tap

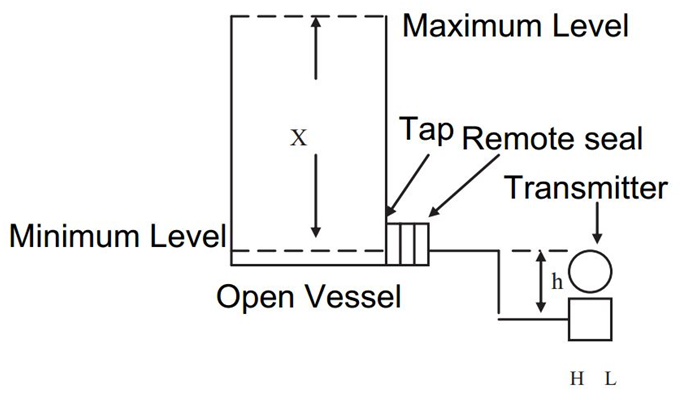

משדר עם רמה נמוכה יותר מאשר Tap

במיכלים סגורים, המשדר חייב לפצות על לחץ אדים או גז מעל הנוזל.
שתי שיטות עיקריות משמשות:

• מצב רגל יבשה: גז מעל נוזל אינו מתעבה; הצד בעל הלחץ הנמוך נשאר ריק.
• מצב רגל רטובה: שני הצדדים מלאים בנוזל באמצעות אטמים כפולים למניעת שגיאות עיבוי.

דוגמה לחישוב (רגל רטובה):

טווח​​​ = g ( y ρ − h ρ 0 ) ז [( x + y ) ρ − h ρ 0 ]

זה מבטיח שהלחץ ההפרשי משקף רק את מפלס הנוזל בפועל, ולא את שינויי לחץ הכלי.

⚠️ שים לב: אסור שמדיום התהליך יקפא, אחרת הדבר עלול לגרום נזק לדיאפרגמת הבידוד או למודול המשדר.

7. שיקולים סביבתיים ובטיחותיים

• הימנעו מהתקנת משדרים באזורים עם רעידות חזקות , שינויי טמפרטורה קיצוניים או אור שמש ישיר .
• השתמשו במעילי חימום עבור שמנים צמיגים או כבדים.
• עבור דגמים עמידים בפני פיצוץ, יש לוודא עמידה בתקני הסמכת אזור מסוכן (ATEX / Exd) .
• יש תמיד להוריד לחץ ולאוורר את הצינורות לפני תחזוקה או כיול.

ביצוע המלצות בטיחות וסביבה אלו מבטיח אמינות לטווח ארוך ועמידה בתקנים תעשייתיים.
