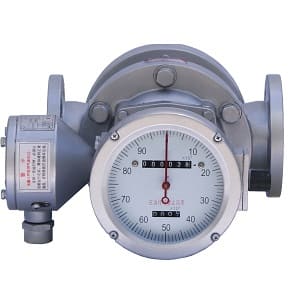

מד זרימה תזוזה חיובית עם פלט פולס

מהו מד זרימה PD?

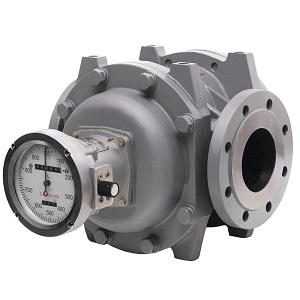

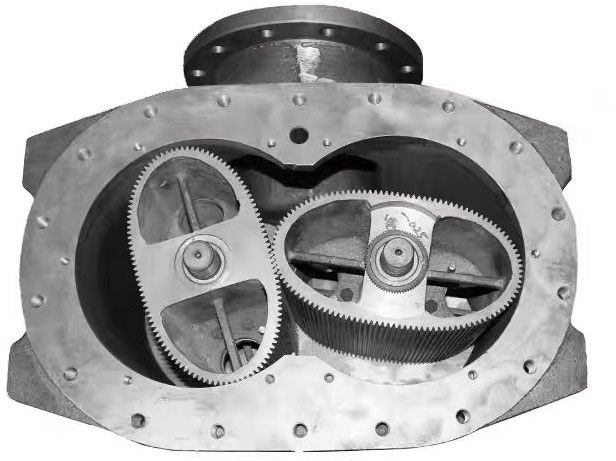

מד זרימה בעל תזוזה חיובית הוא מכשיר מדידת זרימה המודד ישירות את קצב הזרימה הכולל של נוזל נקי על ידי מילוי ופריקה תקופתיים של נפח הנוזל בתא מדידה מדויק. הוא משמש בעיקר למדידת נוזלים נקיים כגון סולר, דלק, נפט גולמי, חומרי סיכה, חומרי גלם כימיים ונוזלים בדרגת מזון, מתאים במיוחד למצבים בהם נדרש דיוק מדידת נוזלים.

היתרון המרכזי שלה טמון בדיוק מדידה גבוה (0.2% ~ 0.5%), שאינו מושפע משינויים בצמיגות הנוזל, ואין צורך במקטעי צינור ישרים במעלה ובמורד הזרם במהלך ההתקנה.

למה אנחנו צריכים מד זרימת תזוזה חיובית עם פלט דופק?

מדי זרימה מסורתיים מסוג PD משתמשים לעתים קרובות במצביע מכני כדי להציג זרימה מצטברת. עם הביקוש הגובר לאוטומציה, צצו מדי זרימה בעלי פלט פולסים בעלי עקירה חיובית. יתרונם טמון בהמרה בזמן אמת של אותות זרימה לאותות פולסים חשמליים (כגון פולסים של PNP או NPN), מה שמקל על שילוב עם מערכות בקרה כגון PLC ו-DCS, ומאפשר העברת נתונים מרחוק, חישוב זרימה מיידי, בקרת אצווה וניהול אוטומטי, ומשפרים מאוד את רמת האינטליגנציה ואת יעילות הבקרה של תעשיות תהליכיות.

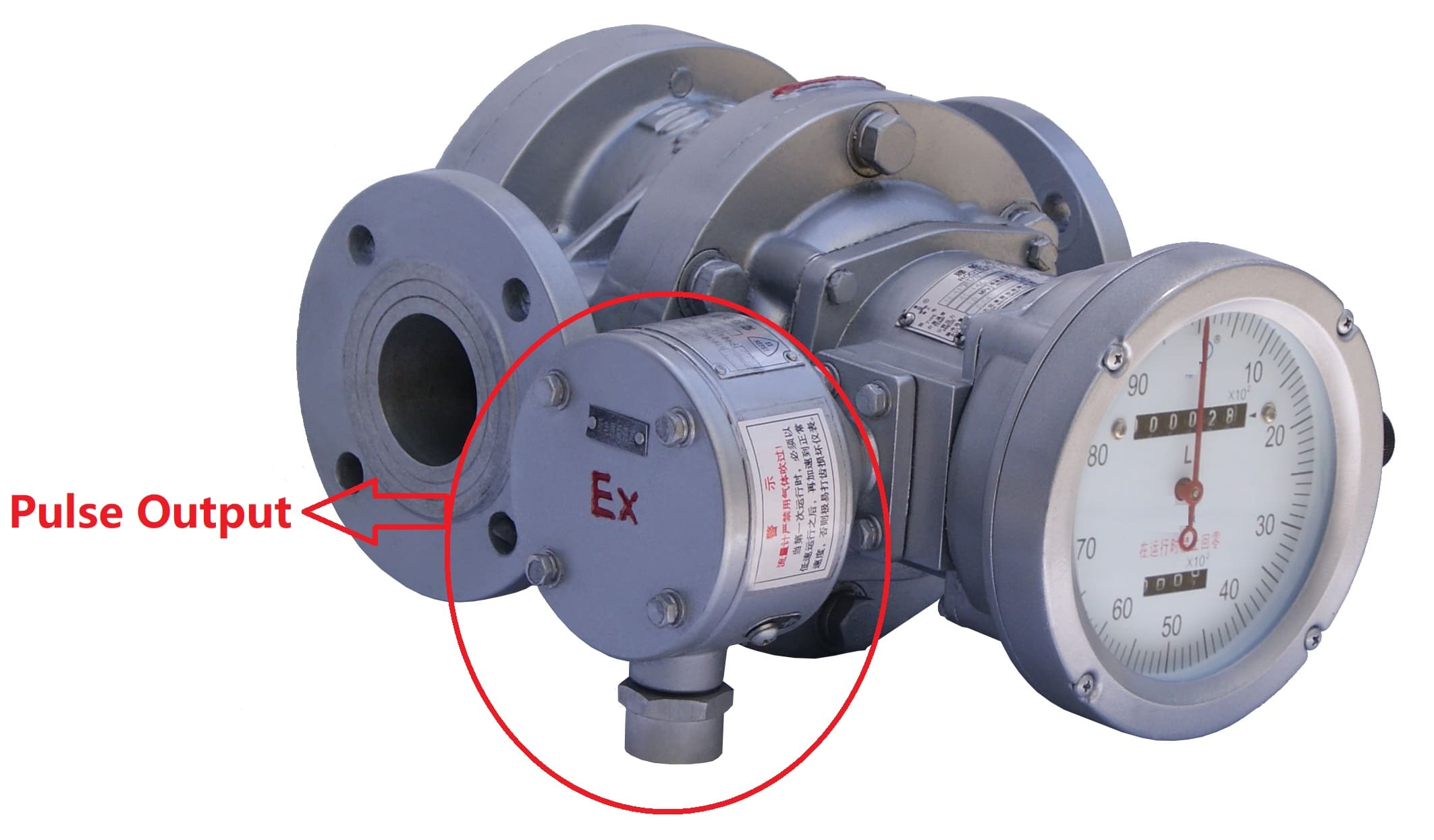

משדר פלט דופק עבור מד זרימה PD

סקירה כללית של משדר דופק מסדרת BGF עבור מד PD

משדר הפולסים מסדרת BGF הוא חיישן תזוזה זוויתית בעל ציר סיבובי, אשר, כאשר משתמשים בו עם מדי הזרימה בעלי תזוזה חיובית של החברה שלנו, יכול להמיר את זרימת המדיום הנמדד לאותות פולסים חשמליים להעברה מרחוק. זהו משדר חסין פיצוץ.

מפרט טכני של משדר זרימת פלט דופק

• 1. פלט ללא מגע, גל מרובע, העברת אות אמינה
• 2. תדר אות פרופורציונלי לקצב הזרימה
• 3. טמפרטורת סביבה לפעולה: -10°C עד 60°C
• 4. דירוג עמידות בפני פיצוץ: ExdⅡBT5
• 5. גודל מתאם פלט: סוג חסין פיצוץ, הברגה פנימית G1/2"
• 6. גודל קדח כניסת כבל: סוג עמיד בפני פיצוץ Φ11
• 7. דיוק גבוה, אנטי-ויברציה, מתאים במיוחד ליישומי מילוי כמותיים

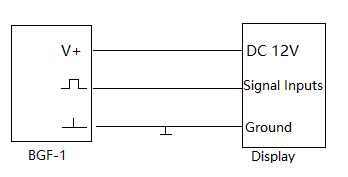

חיווט פולסים של ספק כוח 12V DC

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

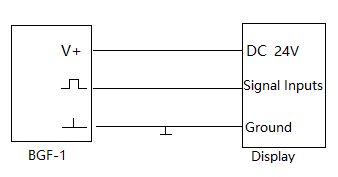

חיווט פולסים של ספק כוח DC 24V

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
