בכל הנוגע לדיוק, יעילות ואמינות לטווח ארוך, מדי זרימה תעשייתיים דיגיטליים עומדים בהרבה מעל עמיתיהם המכניים. ללא קשר למדיום שאתם מנטרים, בין אם מדובר במים, גז, נפט, נוזלים בעלי צמיגות גבוהה או כימיקלים קורוזיביים, בחירת מד הזרימה הדיגיטלי הנכון מבטיחה קריאות מדויקות וביצועים אופטימליים בפעילות התעשייתית שלכם.
במדריך זה, נפרט את
הסוגים הנפוצים ביותר של מדי זרימה דיגיטליים, נשווה את התכונות שלהם ונעזור לכם להבין מה לחפש לפני ביצוע הרכישה. סוגי מדי זרימה דיגיטליים (וכיצד הם משווים)
ישנם מספר סוגים של מדי זרימה דיגיטליים המשמשים בסביבות תעשייתיות. כל אחד מהם פועל על פי עיקרון שונה ומתאים ליישומים ספציפיים. הנה סקירה קצרה:
מד זרימה אלקטרומגנטי
מדי זרימה מגנטיים, המכונים גם מד זרימה אלקטרומגנטי, מגמטרים, מודדים את המתח שמייצר נוזל כשהוא זורם דרך שדה מגנטי כדי לחשב את קצב הזרימה של הנוזל.
הטוב ביותר עבור: נוזלים מוליכים (למשל, מים, חומצה, כימיקלים, חלב, תרחיף, מי שפכים)
איך זה עובד: מודד זרימה באמצעות חוק פאראדיי של אינדוקציה אלקטרומגנטית
יתרונות: ללא חלקים נעים, דיוק גבוה, ירידת לחץ נמוכה
חסרונות: לא ניתן להשתמש עבור נוזלים שאינם מוליכים (כמו נפט או גז)
מד זרימה אולטרסאונד
מד זרימה דיגיטלי אולטרסאונד הוא סוג של מכשיר למדידת זרימה המשתמש בגלי קול אולטרסאונד כדי לקבוע את קצב הזרימה של נוזל - בדרך כלל נוזלים, ולפעמים גזים - בתוך צינור.
הכי טוב ל: נוזלים נקיים בצינורות גדולים, רוב הזמן יכול לעבוד על מים נקיים.
איך זה עובד: משתמש בגלי קולי כדי למדוד את מהירות הזרימה
יתרונות: לא פולשני (דגמים עם הידוק), תחזוקה מינימלית
חסרונות: הביצועים עלולים להיות מושפעים מבועות או מוצקים בנוזל
מד זרימה קוריוליס
שלא כמו מדי זרימה רבים אחרים המודדים נפח, מדי קוריוליס מודדים ישירות את קצב הזרימה המסה של נוזל, דבר שימושי במיוחד כאשר דיוק הוא קריטי.
הטוב ביותר עבור: מדידה מדויקת של נוזלים וגזים, זהו מדי הזרימה בעלי הדיוק הטוב ביותר.
איך זה עובד: מזהה שינויים בזרימת המסה באמצעות רטט
יתרונות: מדויק ביותר, מודד הן את קצב זרימת המסה והן את קצב הזרימה הכולל, טמפרטורה וצפיפות
חסרונות: יקר
מד זרימת וורטקס
מד זרימה דיגיטלי מסוג Vortex הוא סוג של מד זרימה המודד את קצב הזרימה של נוזלים, גזים או קיטור על ידי זיהוי מערבולות (דפוסי סיבוב) הנוצרות כאשר הנוזל זורם על פני גוף צוק (חסימה קבועה בנתיב הזרימה).
הכי טוב לשימוש ב: קיטור, גז וכמה נוזלים
איך זה עובד: מודד מערבולות שנפלטות מחסימה בזרימה
יתרונות: ללא חלקים נעים, טוב ליישומים בטמפרטורה גבוהה ובלחץ גבוה, משמש בדרך כלל למדידת קיטור.
חסרונות: פחות מדויק עבור קצבי זרימה נמוכים ומדידת נוזלים בצמיגות גבוהה.

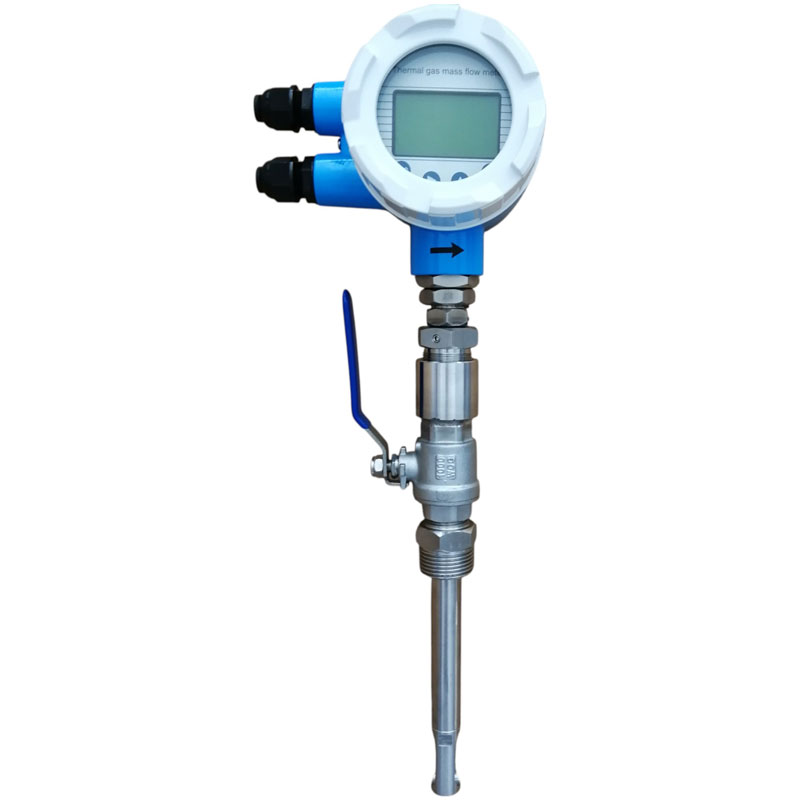

מד זרימת מסה תרמית
מד זרימת מסה תרמית מודד את זרימת המסה בפועל של גזים באמצעות העברת חום, ומספק קריאות מדויקות שאינן מושפעות משינויי טמפרטורה או לחץ - בניגוד למדים המודדים נפח או מהירות.
הטוב ביותר עבור: מדידת גז (במיוחד אוויר, חנקן, ביוגז, CO2, גז גז טבעי או גז טבעי)
איך זה עובד: מודד את פיזור החום כאשר גז זורם ליד חיישן מחומם
יתרונות: קריאת זרימת מסה ישירה, טובה לקצבי זרימה נמוכים, יכולה אפילו למדוד גז בסביבת ואקום.
חסרונות: לא מתאים למדידת נוזלים או גז בלחץ גבוה
טבלת סיכום השוואה
Digital Flow Meter Type
|
Best Use Case
|
Compatible Fluids
|
Accuracy
|
Applications
|
Advantages
|
Limitations
|
Vortex Flow Meter
|
Steam, gas, and liquid flow measurement
|
Liquids, gases, steam
|
±1% of reading
|
Steam boilers, chemical processing, HVAC systems
|
Handles high temperatures and pressure, durable, low maintenance
|
Less accurate at low flow rates
|
Electromagnetic Flow Meter (Mag Meter)
|
Measuring conductive liquids
|
Water, slurry, chemicals, wastewater
|
±0.5% of reading
|
Water treatment, food processing, chemical plants
|
Highly accurate, no pressure loss, long service life
|
Cannot measure non-conductive fluids (e.g., oil, air, gas)
|
Ultrasonic Flow Meter
|
Clamp-on and inline flow monitoring
|
Clean water
|
±1% or better
|
Energy monitoring, water systems, pipeline flow
|
Non-invasive (clamp-on), no flow disruption
|
Accuracy may vary with pipe and fluid conditions
|
Coriolis Flow Meter
|
High-accuracy mass flow for liquids and gases
|
Liquids, gases (including high viscosity)
|
±0.1% or better
|
Oil & gas, pharmaceutical, food and beverage
|
Measures mass flow directly, extremely accurate
|
High cost, sensitive to vibration
|
Thermal Mass Flow Meter
|
Low flow gas measurement
|
Air, nitrogen, natural gas, CO₂
|
±1-2% of reading
|
HVAC systems, gas leak detection, cleanrooms
|
Ideal for low gas flow, high sensitivity
|
Not suitable for liquids or dirty gases
|
גורמים מרכזיים שיש לקחת בחשבון בעת בחירת מד זרימה
כעת, לאחר שאתם מכירים את הסוגים השונים של מדי זרימה דיגיטליים וכיצד הם פועלים, השלב הבא הוא להעריך בקפידה מספר גורמים קריטיים ולהתאים אותם לסוג מד הזרימה המתאים.
✅ סוג נוזל
האם זה נוזל או גז? האם זה נקי, מלוכלך, מוליך או צמיג? זה יצמצם את האפשרויות שלך במהירות. אם הנוזל בעל צמיגות גבוהה, כמו מדידת זרימה של מולסה, אספלט, פרוקטוז ושרף, עליך גם ליידע
את ספקי מדי הזרימה שלך לגבי מידע צמיגות הנוזלים.
✅ טווח זרימה
יש להעריך את קצבי הזרימה הנפחית המינימליים והמקסימליים של התהליך מול יחס ההורדה וטווח הפעולה שצוינו על ידי מד הזרימה. מדידה מדויקת דורשת שהזרימה תישאר בטווח המכויל של המד. עבור קצבי זרימה מתחת לגבול הגילוי התחתון של המד, יש לבחור מד זרימה אולטרה-נמוכה או מד מיקרו-זרימה. עבור קצבי זרימה שחורגים מהטווח העליון, יש לשקול הגדלת מד הזרימה או הגדלת קוטר הצינור הנומינלי כדי למנוע אי דיוקים במדידה ולשמור על התאמת מספר ריינולדס.
✅ דרישות דיוק
האם אתם זקוקים למדידה מדויקת או רק לקבל מושג כללי על הזרימה? מדי קוריוליס מציעים את הדיוק הגבוה ביותר, בעוד שמדי וורטקס בדרך כלל "מספיק טובים" עבור תהליכים רבים. לדוגמה, כאשר מדידת דלק וגז נוזלי גז כרוך במדידות מסחריות, נבחר במד זרימה של CORIOLIS, אך עבור ציוד דודים רבים, אנו זקוקים רק למד זרימה וורטקס כדי לקבל מידע על צריכת קיטור.
✅ תנאי התקנה
חשבו על גודל הצינור, דרישות הריצוף הישר, השטח הפנוי ותנאי הסביבה (טמפרטורה, לחץ, רעידות).
✅ פלט וקישוריות
רוב מדי הזרימה הדיגיטליים מציעים מגוון יציאות כמו 4-20 מיליאמפר, Modbus, תדר, Profibuds DP או פולסים. בחרו בהתאם למערכת הבקרה או לשילוב SCADA שלכם.
✅ תחזוקה ועלות כוללת
מדי אנרגיה דיגיטליים דורשים בדרך כלל פחות תחזוקה ממדים מכניים, אך סוגים יוקרתיים מסוימים (כמו קוריוליס) עשויים לכלול עלויות ראשוניות גבוהות יותר.
בחירת מד הזרימה התעשייתי הדיגיטלי הנכון לא חייבת להיות משימה מכריעה. התחילו בזיהוי צרכי היישום שלכם - סוג הנוזל, טווח הזרימה והדיוק - ולאחר מכן התאימו אותם למד המתאים ביותר.
בין אם אתם מודדים מים, גז, קיטור או כימיקלים, יש פתרון דיגיטלי המציע יעילות, אמינות וביצועים מבוססי נתונים טובים יותר.
